发动机起动系统教案（五篇）第一篇：发动机起动系统教案发动机起动系统一、复习提问1、电子点火系统由哪几个部分组成？2、微机控制点火系统由哪几个部分组成？3、微机控制点火系统工作原理？二、导入新课上一章我们学习发动机点火系统，这一章继续学习发动机五大系统之一发动机起动系统。

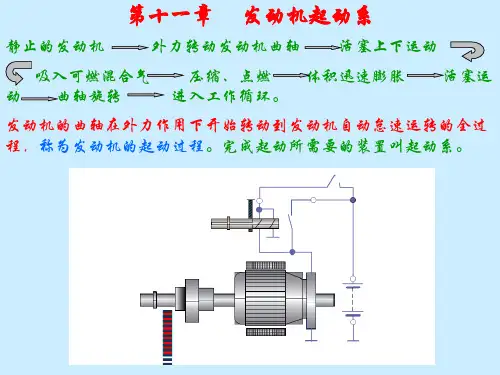

三、讲授新课11.1 概述（一）基本概念1、发动机的曲轴在外力作用下开始转动到发动机自动怠速运转的全过程，称为发动机的起动过程。
2、起动系统的作用：就是在正常使用条件下，通过起动机将蓄电池储存的电能转变为机械能带动发动机以足够高的转速运转，以顺利起动发动机。
3、发动机起动时，必须克服气缸内被压缩气体的阻力和发动机本身及其附件内相对运动的零件之间的摩擦阻力，克服这些阻力所需的力矩称为起动转矩。
4、能使发动机顺利起动所必需的曲轴转速，称为起动转速。

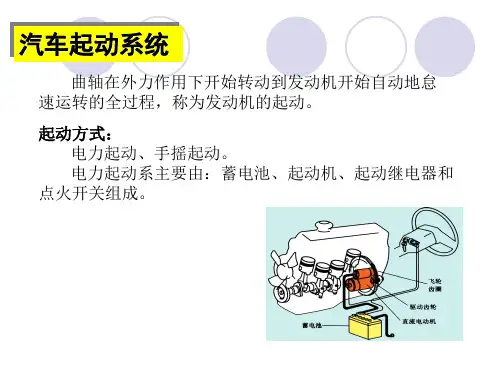

（二）起动方式发动机常用的起动方式有人力起动、辅助汽油机起动和电力起动机起动等多种形式。
1、人力起动即手摇起动或绳拉起动。
其结构十分简单，主要用于大功率柴油机的辅助汽油机的起动，或在有些装用中、小功率汽油发动机的车辆上作为后备起动装置。
2、辅助汽油机起动起动装置的体积大、结构复杂，只用于大功率柴油发动机的起动。
3、电力起动机起动以电动机作为动力源。
当电动机轴上的驱动齿轮与发动机飞轮周缘上的环齿啮合时，电动机旋转所产生的电磁转矩，通过飞轮传递给发动机的曲轴，使发动机起动。
（三）起动预热1、进气预热装置为了改善发动机的起动性能，一些化油器式发动机的进气道上装有进气预热装置。
2、电热塞采用涡流室式或预燃室式燃烧室的柴油发动机，由于燃烧室表面积大，在压缩行程中的热量损失较直接喷射式大，更难以起动。
3、起动预热锅炉有些重型汽车使用起动预热锅炉作为起动预热装置，将冷却液和机油加以预热。
4、起动液喷射装置它主要用于某些柴油发动机的起动预热。
5、起动减压装置它采用降低起动转矩、提高起动转速的方法来改善柴油机的起动性能。
发动机启动与点火系统控制教案一、教学目标1. 了解发动机启动系统的组成及其工作原理。
2. 掌握启动机的检查与维修方法。
3. 熟悉点火系统的结构与功能。
4. 学会点火线圈的检测与更换。
5. 能够独立完成发动机启动与点火系统的故障诊断与修复。
二、教学内容1. 发动机启动系统的组成及工作原理启动机的作用启动机的组成启动机的工作原理2. 启动机的检查与维修启动机的检查方法启动机的维修技巧启动机故障的诊断与排除3. 点火系统的结构与功能点火系统的作用点火系统的组成点火线圈的工作原理4. 点火线圈的检测与更换点火线圈的检测方法点火线圈的更换技巧点火线圈故障的诊断与排除5. 发动机启动与点火系统的故障诊断与修复故障诊断的方法与步骤故障修复的技巧与注意事项故障案例分析三、教学方法1. 采用讲授法，讲解发动机启动与点火系统的相关理论知识。
2. 采用演示法，展示启动机和点火线圈的检查与维修过程。
3. 采用实践法，让学生动手操作，提高实际操作能力。
4. 采用案例分析法，分析故障原因，培养学生的故障诊断能力。
四、教学资源1. 教材：发动机启动与点火系统教程。
2. 教具：启动机、点火线圈、检测仪器等。
3. 课件：发动机启动与点火系统的结构图、工作原理图等。
五、教学评价1. 课堂讲解评价：评估学生对发动机启动与点火系统理论知识的掌握程度。
2. 实操考核评价：评估学生在实际操作中的技能水平。
3. 故障诊断评价：评估学生对发动机启动与点火系统故障诊断的能力。
4. 案例分析评价：评估学生分析问题和解决问题的能力。
六、教学重点与难点教学重点：1. 发动机启动系统的组成及其工作原理。
2. 启动机的检查与维修方法。
3. 点火系统的结构与功能。
4. 点火线圈的检测与更换。
5. 发动机启动与点火系统的故障诊断与修复。
教学难点：1. 启动机的组成及工作原理。
2. 点火线圈的检测与更换。
3. 发动机启动与点火系统的故障诊断与修复。
七、教学安排1. 课时：本教案共需4课时，每课时45分钟。

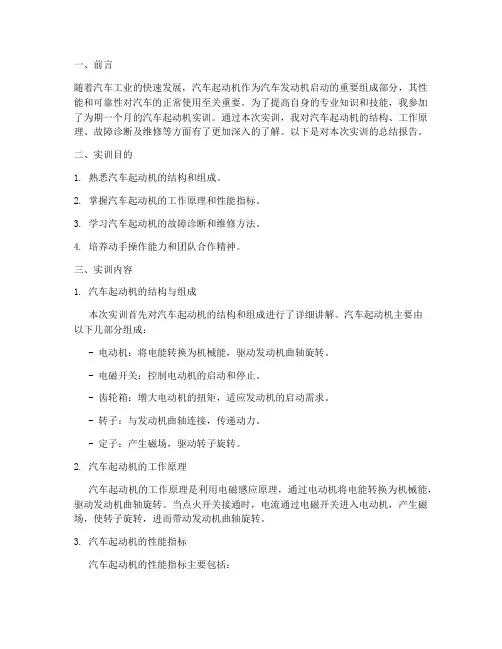

一、前言随着汽车工业的快速发展，汽车起动机作为汽车发动机启动的重要组成部分，其性能和可靠性对汽车的正常使用至关重要。
为了提高自身的专业知识和技能，我参加了为期一个月的汽车起动机实训。
通过本次实训，我对汽车起动机的结构、工作原理、故障诊断及维修等方面有了更加深入的了解。
以下是对本次实训的总结报告。
二、实训目的1. 熟悉汽车起动机的结构和组成。
2. 掌握汽车起动机的工作原理和性能指标。
3. 学习汽车起动机的故障诊断和维修方法。
4. 培养动手操作能力和团队合作精神。
三、实训内容1. 汽车起动机的结构与组成本次实训首先对汽车起动机的结构和组成进行了详细讲解。
汽车起动机主要由以下几部分组成：- 电动机：将电能转换为机械能，驱动发动机曲轴旋转。
- 电磁开关：控制电动机的启动和停止。
- 齿轮箱：增大电动机的扭矩，适应发动机的启动需求。
- 转子：与发动机曲轴连接，传递动力。
- 定子：产生磁场，驱动转子旋转。
2. 汽车起动机的工作原理汽车起动机的工作原理是利用电磁感应原理，通过电动机将电能转换为机械能，驱动发动机曲轴旋转。
当点火开关接通时，电流通过电磁开关进入电动机，产生磁场，使转子旋转，进而带动发动机曲轴旋转。
3. 汽车起动机的性能指标汽车起动机的性能指标主要包括：- 启动扭矩：起动机在启动过程中输出的扭矩。
- 启动时间：起动机从接通电源到发动机启动所需的时间。
- 耗电量：起动机在启动过程中消耗的电能。
4. 汽车起动机的故障诊断与维修本次实训重点学习了汽车起动机的故障诊断与维修方法。
常见的起动机故障包括：- 电动机故障：如线圈短路、断路等。
- 电磁开关故障：如接触不良、卡滞等。
- 齿轮箱故障：如齿轮磨损、损坏等。
诊断方法主要包括：- 观察法：观察起动机外观是否有异常。
- 测量法：使用万用表等仪器测量起动机的电阻、电压等参数。
- 试车法：在发动机上试车，观察起动机的启动性能。
维修方法主要包括：- 更换损坏的零部件。
