电子产品制作(第4单元习题作业)

  • 格式：doc
  • 大小：14.00 KB
  • 文档页数：2

电子产品制作（第4单元习题作业）
黎杰良201036626115黄南贤201036626209
林裕喜201036626217潘州华201036626222
1.填空题
（1）锡（Sn），低熔点金属铅（Pb）。
（2）Φ2.5mm，Φ1.5mm。
（3）有机焊剂，无机焊剂。
（4）松香基，非松香基，松香。
（5）光洁，平滑，均匀，无气孔，无裂纹，无突块，无焊剂残渣，适中，引线。
2.选择题
（1）C。
（2）C或D。
3.问答题
（1）相同，可以互换使用
（2）有机焊剂（松香基和非松香基）特点：其在74℃时就可溶解且呈现出活性，随着温度
的升高，作为酸开始起作用，使参考焊接的各金属表面的氧化物还原、溶解，从而起助焊作
用。
无机助焊剂（天然松香）特点：具有快干、焊点光滑、结构饱满、无腐蚀性、焊接性能好、
稳定安全等。
电子产品制作中常用的助焊剂有以松香为主的有机焊剂。
（3）方法步骤：1.插入元器件2.沾锡3.焊接
注意问题：焊接时间不能过长，会使焊接的元器件因过热而损坏，时间过短就会造成虚焊，
焊锡过多或者过少会出现短路、脱焊。
（4）注意问题：1.锡球应完全熔化2.操作间隙应合适3.植锡网应合适4.防止印刷电路板变
形
（5）1.预热区，特点：防止印刷电路板单面受热变形，加速焊锡熔化2.中温区3.高温区
（6）常用设备：1.运输带，作用：将电路板送入波峰焊接机
2.焊剂添加区，作用：在电路板的焊接面上形成保护膜
3.预热区，作用：为电路板提供足够的温度，以便得到良好的焊接点
4.锡炉，作用：为系统提供良好的波峰，从而使焊接质量最佳
（7）波峰焊接的波峰高度是指波峰焊接过程中印制电路板吃锡的高度。波峰高度不良会导
致熔融的焊料流到印制电路板的表面而形成“桥连”
（8）
（11）注意问题：1.使用的焊接工具，既可使用点烙铁也可使用热风枪
2.印制电路板的材料，应选用热变形小的，铜箔覆盖力大的基板，如：环
氧玻璃纤维基板
3.矩形片状电容器的焊接4.工具的接地
5.焊接表面安装元器件之前，应先了解各种不同的片状元器件有无特殊要
求 6.注意浸锡焊接的次数 7.热风枪的正确使用
（12）

合集下载

电子产品制作 补考 B_普通用卷

电子产品制作 补考 B_普通用卷

电子产品制作补考 B普通用卷学习方式: 业余时间：无限制考试科目:《电子产品制作》（总分） 100分一单选题 (共20题，总分值40分 )1. 用焊点的浸润角来判断焊接质量，浸润角要（2 分）A. ＜90ºB. ＞90ºC. ＜45ºD. ＞45º2. 标识为203的贴片电阻，其阻值应该是( )。

（2 分）A. 200ΩB. 2KΩC. 20ΩD. 20KΩ3. 贴片阻容元件以外形尺寸来标注其规格，某元件长宽分别为2.0mm,1.25mm,则其封装为（2 分）A. 1206B. 0805C. 0603D. 04024. 片式电阻表面有标称值：102—表示其阻值为（）（2分）A. 102ΩB. 1KΩC. 102 KΩD. 100 Ω5. PCB的布局是指( ) （2 分）A. 连线排列B. 元器件的排列C. 元器件与连线排列D. 除元器件与连线以外的实体排列6. 焊接镀银件时要选用（）的锡铅焊料。

（2 分）A. 含锌B. 含银C. 含镍D. 含铜7. 焊膏正确使用必须储存在冰箱中温度控制的条件（）（2 分）A. -5～1、0℃B. -5～5℃C. 5～15℃D. 0～10℃8. 某电阻的色环排列是“橙白黑金棕”，此电阻的实际阻值和误差是（2 分）A. 3900Ω±5%B. 39.0KΩ±1%C. 39.0Ω±1%D. 39.0Ω±5%9. 标识为100的贴片电阻，其阻值应该是( ) （2 分）A. 100ΩB. 10ΩC. 1ΩD. 1KΩ10. 某贴片电容的实际容量是0.022μF，换成数字标识是（2 分）A. 202B. 223C. 222D. 22411. 焊膏放置及使用时间规定（）（2 分）A. 室温、随时使用B. 冰箱，取出后立刻使用C. 冰箱，取出4小时后使用。

D. 温箱，随时使用。

12. 下列哪一种设计文件不是按照设计文件的表达方式分类的（）（2 分）A. 图样B. 复制图C. 表格类设计文件D. 文字类设计文件13. 现设计一种家电产品电路板，需要多个1W，误差±5%的电阻，应该选用以下的（2 分）A. 碳膜电阻B. 金属氧化膜电阻C. 金属膜电阻D. 线绕电阻14. 在Protel里放置元器件封装过程中，按( )键使元器件封装90o旋转。

电子产品制造工艺课程习题集(含参考答案)

电子产品制造工艺课程习题集(含参考答案)

《电子产品制造工艺》课程习题集-、单选题1. 电阻元件的功率越大，则体积就（）θA 、越大B 、越小C 、无关D 、关系不能确定2. 设计一种空调控制器电路板，需要多个0.25W,误差±5%的电阻，应该选用以下的（）。

A 、碳膜电阻 E 、金属氧化膜电阻 C 、金属膜电阻 D 、线绕电阻 3. 现需要一种能通过较大大流的电阻元件，应该选用以下的（）。

A 、碳膜电阻 E 、金属氧化膜电阻 C 、金属膜电阻 D 、线绕电阻 4. 在高频电路中，一般不允许选用（）电阻 A 、碳膜电阻 E 、金属氧化膜电阻 C 、金属膜电阻 D 、线绕电阻 5. 某电阻的阻值是20欧姆，误差范是±5%,使用四色环标识时应是（）。

A 、红黑黑棕B 、红黑黑金C 、棕红黑金D 、棕红红棕 6. 某电阻的阻值是3300欧姆，误差范伟I 是±1%,使用五色环标识时应是（）o A 、橙黑黑黑棕E 、橙橙黑黑棕 C 、红红黑黑金 D 、橙橙黑黑金7. 某电阻的色环排列是“灰红黑红棕”，此电阻的实际阻值和误差是（）o A 、82KQ ±1% B 、92KΩ±1% C 、8.2KΩ ±10% D 、822KΩ 土 5%8.某电阻的色环排列是“绿蓝黑棕棕”，此电阻的实际阻值和误差是（）oA 、5600KΩ ±5%B 、5600KΩ ± 1%C 、5.6KΩ ÷ 1%D 、5.6KΩ ±5% 9.标识为203的贴片电阻, 其阻值应该是（）0A 、200ΩB 、2KΩC 、20ΩD 、20KΩ10.标识为2k7的电阻器， 其阻值应该是（）。

A 、2.7QB 、27ΩC 、 270ΩD 、2700Ω11.标识为3R3的电阻器， 其阻值应该是（）。

A 、 3.3QB 、33ΩC 、 33OΩD 、3300Ω12.电阻器在电路中用字母（）表示。

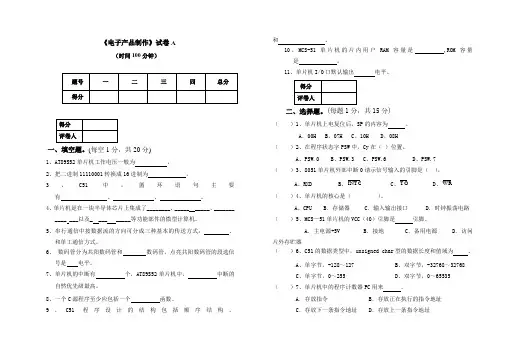

《电子产品制作》试卷A附答案
