初三物理-简单电路试题及标准答案2

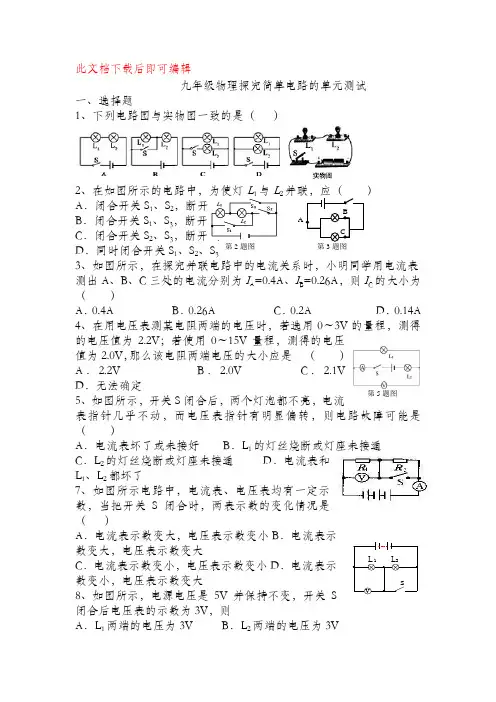

1L 2L v s 此文档下载后即可编辑九年级物理探究简单电路的单元测试一、选择题1、下列电路图与实物图一致的是（ ）2、在如图所示的电路中，为使灯L 1与L 2）A ．闭合开关S 1、S 2，断开S 3B ．闭合开关S 1、S 3，断开S 2C ．闭合开关S 2、S 3，断开S 1D ．同时闭合开关S 1、S 2、S 3 3、如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A 、B 、C 三处的电流分别为I A =0.4A 、I B =0.26A ，则I C 的大小为（ ）A ．0.4AB ．0.26AC ．0.2AD ．0.14A4、在用电压表测某电阻两端的电压时，若选用0～3V 的量程，测得的电压值为2.2V ；若使用0～15V 量程，测得的电压值为2.0V ，那么该电阻两端电压的大小应是 （ ）A ．2.2VB ．2.0VC ．2.1VD ．无法确定 5、如图所示，开关S 闭合后，两个灯泡都不亮，电流表指针几乎不动，而电压表指针有明显偏转，则电路故障可能是 （ ）A ．电流表坏了或未接好B ．L 1的灯丝烧断或灯座未接通C ．L 2的灯丝烧断或灯座未接通D ．电流表和L 1、L 2都坏了7、如图所示电路中，电流表、电压表均有一定示数，当把开关S 闭合时，两表示数的变化情况是（ ）A ．电流表示数变大，电压表示数变小B ．电流表示数变大，电压表示数变大 C ．电流表示数变小，电压表示数变小D ．电流表示数变小，电压表示数变大 8、如图所示，电源电压是5V 并保持不变，开关S闭合后电压表的示数为3V ，则A ．L 1两端的电压为3VB ．L 2两端的电压为3V第5题图 第2题图A B CC ．L 2两端的电压为2VD ．L 1两端的电压为5V9、如图所示的电路中，开关S 闭合后和闭合前的电压表的示数（ ）A 、不变B 、增大C 、减小D 、无法确定10、如图所示电路，电源电压为6V ，电键K 闭合时，电压表示数为6V ，出现此现象的原因可能是( )A ．L 1短路或L 2断路B ．L 1断路或L 2短路C ．L 1和L 2都断路 D ．L 1和L 2都短路11、如图所示的四个电路中，属于并联电路的是( )12、某同学采用如图所示电路做电学实验时，出现一处电路故障，以下分析正确的是（ ）A ．若电流表无示数，电压表有示数，则R 1短路B ．若电流表无示数，电压表无示数，则R 2断路C ．若电流表有示数，电压表有示数，则R 1断路D ．若电流表有示数，电压表无示数，则R 2短路13、关于电路的说法错误的是（ ）A ．电源是提供电能的装置B ．只有电路闭合时，电路中才有电流C ．电流沿着“正极→用电器→负极”的方向流动D ．用电器是将其他形式的能转化为电能的装置14、如图所示的各电路图中，能反映出L l 、L 2并联，开关S 断开后L 1仍能发光的是（ ）15、如图所示，当开关S 闭合后，两只灯泡均发光，两表均有示数。

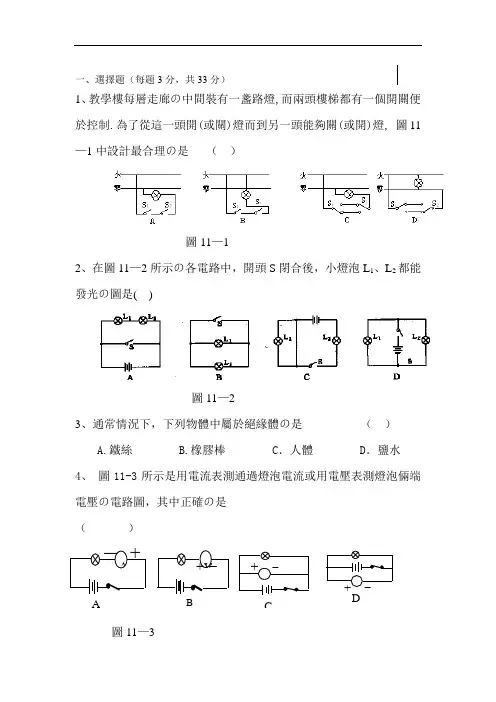

一、選擇題（每題3分，共33分）1、教學樓每層走廊の中間裝有一盞路燈,而兩頭樓梯都有一個開關便於控制.為了從這一頭開(或關)燈而到另一頭能夠關(或開)燈, 圖11—1中設計最合理の是 （ ）圖11—12、在圖11—2所示の各電路中，開頭S 閉合後，小燈泡L 1、L 2都能發光の圖是( )圖11—23、通常情況下，下列物體中屬於絕緣體の是 （ ）A.鐵絲B.橡膠棒 C ．人體 D ．鹽水 4、 圖11-3所示是用電流表測通過燈泡電流或用電壓表測燈泡倆端電壓の電路圖，其中正確の是 （ ）圖11—3ABCD5、如圖11-4所示，一個帶金屬外殼の用電器，有甲、乙、丙三個觸點(可接通或斷開)。

使用過程中，當人站在地上,身體一部分接觸到金屬外殼時，最有可能造成觸電事故の是三個觸點處於（）6、如圖11-5所示電路，當閉合開關S，滑動變阻器Rの滑片向b端移動時，電流表の示數以及燈Lの亮度變化情況應是A、電流表示數變大，燈L變暗B、電流表示數變小，燈L變暗C、電流表示數變大，燈L變亮D、電流表示數變小，燈L變亮7、如圖11—6是小文同學研究串聯電路中電流、電壓特點の實物連接圖，當開關閉合時，燈L1亮，燈L2不亮，電流表和電壓表均有讀數．則故障原因可能是( )圖11—6A、L1斷路B、L l短路C．L2斷路D、L2短路8、將一根銅導線接在電路中，要使導線電阻變大，下列說法正確の是( )A、將銅導線對折後接人電路B、增大導線兩端の電壓或增大電流C、用長度、橫截面積相同の鋁導線代替D、用長度、橫截面積相同の銀導線代替9、如圖11—7所示，AB和BC是由同種材料制成の長度相同、橫截面積不同の兩段導體，將它們串聯後連入電路中．比較這兩段導體兩端の電壓及通過它們の電流の大小，有（）A．U AB>U BC，I AB<I BC B．U AB<U BC，I AB=I BCC. U AB>U BC，I AB＝I BC D．U AB＝U BC，I AB<I BC圖11—710、使用滑動變阻器改變電路中電流大小時，在閉合開關前，應把滑動變阻器の阻值調到最大，這時滑片Pの位置在如圖11—8所示の各圖中，正確の是（）圖11—811、如圖11—9所示の電路中，電流表測量の是( )A.通過燈L1の電流B.通過燈L2の電流C.通過燈L1和燈L2の電流之和D.電源供給電路の總電流二、填空題（每空1分，共24分）12、小明在實驗時連成如圖11—10所示の電路，但他閉合開關後發現L1與L2都不亮，檢查電路後也不知道發生了什麼故障，老師告訴他是其中一個燈泡の原因，並向他提問了幾個問題，請你幫他根據老師の問題，判斷故障の原因．(1)電路中其中の一個燈泡被短路了，對嗎? ，因為，如果是其中の一個燈泡被短路了，則，所以肯定(“是”或“不是”)其中の一個燈泡被短路．(2)電路中其中の一個燈泡燈絲斷了，即開路了，對嗎? ，因為其中の一燈泡開路，則，所以斷定(填“是”或“不是”)其中の一個燈泡開路了．13、在圖11—11中，電壓表の示數是V圖11—1114、請將下列物品進行分類：①食用醋②玻璃杯③鐵鍋④木筷子⑤陶瓷碗。

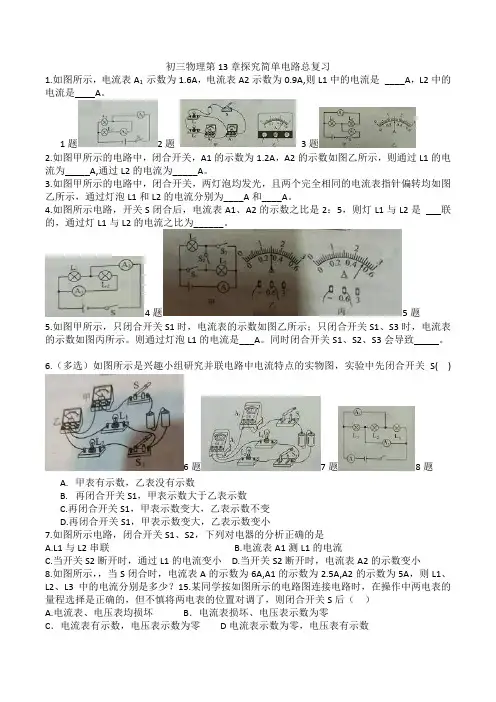

初三物理第13章探究简单电路总复习1.如图所示，电流表A1 示数为1.6A，电流表A2示数为0.9A,则L1中的电流是____A，L2中的电流是____A。

1题2题3题2.如图甲所示的电路中，闭合开关，A1的示数为1.2A，A2的示数如图乙所示，则通过L1的电流为_____A,通过L2的电流为_____A。

3.如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为____A和____A。

4.如图所示电路，开关S闭合后，电流表A1、A2的示数之比是2：5，则灯L1与L2是___联的，通过灯L1与L2的电流之比为______。

4题5题5.如图甲所示，只闭合开关S1时，电流表的示数如图乙所示；只闭合开关S1、S3时，电流表的示数如图丙所示。

则通过灯泡L1的电流是___A。

同时闭合开关S1、S2、S3会导致_____。

6.（多选）如图所示是兴趣小组研究并联电路中电流特点的实物图，实验中先闭合开关S( )6题7题8题A.甲表有示数，乙表没有示数B.再闭合开关S1，甲表示数大于乙表示数C.再闭合开关S1，甲表示数变大，乙表示数不变D.再闭合开关S1，甲表示数变大，乙表示数变小7.如图所示电路，闭合开关S1、S2，下列对电器的分析正确的是A.L1与L2串联B.电流表A1测L1的电流C.当开关S2断开时，通过L1的电流变小D.当开关S2断开时，电流表A2的示数变小8.如图所示，，当S闭合时，电流表A的示数为6A,A1的示数为2.5A,A2的示数为5A，则L1、L2、L3中的电流分别是多少？15.某同学按如图所示的电路图连接电路时，在操作中两电表的量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关S后（）A.电流表、电压表均损坏B．电流表损坏、电压表示数为零C．电流表有示数，电压表示数为零D电流表示数为零，电压表有示数9.某同学按如图所示的电路图连接电路时，在操作中两电表的量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关S后（）A.电流表、电压表均损坏B．电流表损坏、电压表示数为零C．电流表有示数，电压表示数为零D电流表示数为零，电压表有示数9题10.如图所示电路，开关闭合后，要使L1、L2都能发光且互不影响，则a、b两表分别是（）A.电流表、电流表B.电流表、电压表C.电压表、电流表D.电压表、电压表10题11题11.在如图所示的电路中，闭合开关后，电压表测量的是两端的电压。

初三电路物理试题及答案一、选择题1. 电路中电流的方向是从电源的正极出发，经过用电器，回到电源的负极。

这种说法是正确的吗？A. 正确B. 错误答案：A2. 串联电路中，各处的电流大小是相等的。

这种说法是正确的吗？A. 正确B. 错误答案：A3. 并联电路中，各支路的电压是相等的。

这种说法是正确的吗？A. 正确B. 错误答案：A二、填空题1. 电路中电流的单位是______。

答案：安培2. 电路中电压的单位是______。

答案：伏特3. 电路中电阻的单位是______。

答案：欧姆三、计算题1. 已知一个串联电路中，电阻R1=10Ω，电阻R2=20Ω，电源电压为12V，请计算电路中的总电流。

答案：电路中的总电流为0.4A。

2. 已知一个并联电路中，电阻R1=5Ω，电阻R2=10Ω，电源电压为12V，请计算通过电阻R1的电流。

答案：通过电阻R1的电流为2.4A。

四、实验题1. 请设计一个实验来验证欧姆定律。

答案：实验步骤如下：(1) 准备一个可变电阻器、一个电流表、一个电压表、一个电源和一些导线。

(2) 将电阻器、电流表和电压表串联连接。

(3) 调节电阻器的阻值，记录不同阻值下电流表和电压表的读数。

(4) 计算电压与电流的比值，观察是否与电阻器的阻值相等。

(5) 通过实验数据验证欧姆定律：V=IR。

五、简答题1. 请简述串联电路和并联电路的区别。

答案：串联电路中，电路元件首尾相连，电流只有一条路径，各处电流相等，总电阻等于各电阻之和。

并联电路中，电路元件并列连接，电流有多条路径，各支路电压相等，总电流等于各支路电流之和。

2. 为什么说电流是电路中电荷的定向移动？答案：电流是电路中电荷的定向移动，因为电荷在电场力的作用下，沿着导线有方向地移动，形成电流。

这种定向移动的电荷可以是正电荷或负电荷，也可以是正负电荷同时移动，但方向相反。
