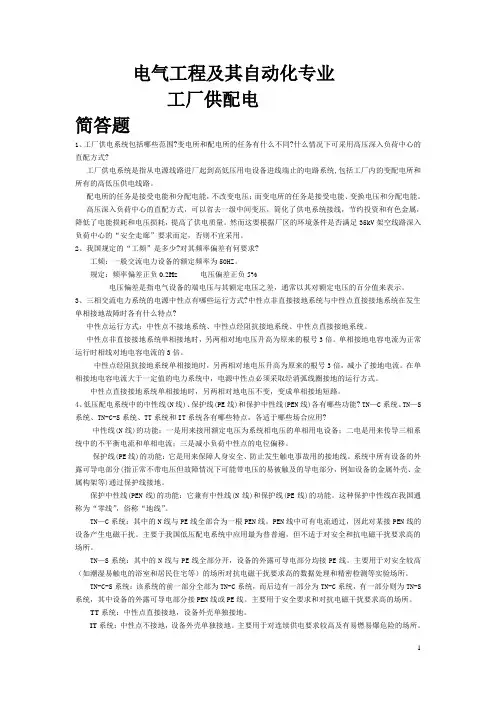

电气工程及其自动化专业工厂供配电简答题1、工厂供电系统包括哪些范围?变电所和配电所的任务有什么不同?什么情况下可采用高压深入负荷中心的直配方式?工厂供电系统是指从电源线路进厂起到高低压用电设备进线端止的电路系统,包括工厂内的变配电所和所有的高低压供电线路。
配电所的任务是接受电能和分配电能，不改变电压；而变电所的任务是接受电能、变换电压和分配电能。
高压深入负荷中心的直配方式，可以省去一级中间变压，简化了供电系统接线，节约投资和有色金属，降低了电能损耗和电压损耗，提高了供电质量。
然而这要根据厂区的环境条件是否满足35kV架空线路深入负荷中心的“安全走廊”要求而定，否则不宜采用。
2、我国规定的“工频”是多少?对其频率偏差有何要求?工频：一般交流电力设备的额定频率为50HZ。
规定：频率偏差正负0.2Hz 电压偏差正负5%电压偏差是指电气设备的端电压与其额定电压之差，通常以其对额定电压的百分值来表示。
3、三相交流电力系统的电源中性点有哪些运行方式?中性点非直接接地系统与中性点直接接地系统在发生单相接地故障时各有什么特点?中性点运行方式：中性点不接地系统、中性点经阻抗接地系统、中性点直接接地系统。
中性点非直接接地系统单相接地时，另两相对地电压升高为原来的根号3倍。
单相接地电容电流为正常运行时相线对地电容电流的3倍。
中性点经阻抗接地系统单相接地时，另两相对地电压升高为原来的根号3倍，减小了接地电流。
在单相接地电容电流大于一定值的电力系统中，电源中性点必须采取经消弧线圈接地的运行方式。
中性点直接接地系统单相接地时，另两相对地电压不变，变成单相接地短路。
4、低压配电系统中的中性线(N线)、保护线(PE线)和保护中性线(PEN线)各有哪些功能? TN—C系统、TN—S 系统、TN-C-S系统、TT系统和IT系统各有哪些特点，各适于哪些场合应用?中性线(N线)的功能：一是用来接用额定电压为系统相电压的单相用电设备；二电是用来传导三相系统中的不平衡电流和单相电流；三是减小负荷中性点的电位偏移。
二次接线的制作工艺守则一、总则二次接线是电力系统电气接线的重要组成部分，是电力系统安全生产、经济运行的可靠保障。
二次接线的基本任务是：反映一次设备的工作状况，控制一次设备；当一次设备发生故障时，能将故障部分迅速退出工作，以保持电力系统处于最佳运行状态。
基于以上重要性，特归纳出以下二次接线的制作工艺守则：二、进行二次接线前的准备工作按二次工程图纸或工程明细表上的清单，来领取所需的二次元件，同时核对二次元件的型号、规格和数量以及检查其质量。
在接线开始前应首先熟悉二次工程图纸（包括二次原理图和二次接线图），以及相关工艺文件和技术要求，了解二次元件的结构和作用还有相互关系。
然后准备所需的导线、线号和相关的工具。
三、二次回路的接线要求二次回路的接线应符合下列要求：1）按图施工，接线正确。
2）导线与电气元件间采用螺栓连接、插接、焊接或压接等，均应牢固可靠。
盘、柜内的导线中间不应有接头，导线芯线应无损伤。
3）电缆芯线和所配导线的端部均应标明其回路编号，编号应正确，字迹清晰且不易脱色，其所用号码管应与导线相匹配。
4）配线应整齐、清晰、美观，导线绝缘应良好，无损伤。
5）每个接线端子的每侧接线宜为1根，不得超过2根；对于插接式端子，不同截面的两根导线不得接在同一端子上；对于螺栓连接端子，当接两根导线时，中间应加平垫片。
6）二次回路接地应设有专用螺栓，开关柜门与骨架之间应有导线连通接地，接地线的颜色均为黄绿色。
7）盘、柜内的二次回路配线：电流回路应采用电压不低于500V 的铜芯绝缘导线，其截面不应小于 2.5mm2；其它回路截面不应小于1.5mm2；对电子元件回路、弱电回路采用锡焊连接时，在满足载流量和电压降及有足够机械强度的情况下，可采用不小于0.5mm2截面的绝缘导线。
（注：在没有特殊要求下，计量柜里的电流和电压回路均采用4mm2的单芯硬铜导线；各相电流和电压的导线颜色按A相为黄色，B相为绿色，C相为红色来分配。
工厂供配电技术工厂供配电技术是指为工厂提供电力供应，并进行科学合理的配电管理的技术。
它是工厂正常运行的重要保障之一，影响着工厂的生产效率和安全性。
一、工厂供电技术的重要性及特点工厂作为一个大型生产单位，对电力的需求量通常比较大。
工厂的正常运行离不开稳定可靠的电力供应。
因此，工厂供备电技术对于工厂的正常生产起着重要的作用。
供电技术的特点主要有以下几个方面。
（一）稳定性要求高：工厂对电力的质量要求较高，电压的稳定性和波动范围均有一定的要求，以保证生产设备的正常运行。
（二）冗余备份：为了避免电力中断对生产造成影响，工厂通常采用冗余备份的供电系统，当主供电设备发生故障时，可以迅速切换到备用设备上。
（三）安全性要求高：工厂供电系统要具备防火、防爆、防雷击等安全性能，以确保生产现场的安全。
（四）节能环保：现代工厂供电技术还应注重节能环保，通过能源管理和优化供电结构，降低工厂的能耗和环境污染。
二、工厂供电技术的组成和原理工厂供电系统通常由三个主要部分组成：外部供电线路、供电变压器和内部配电系统。
（一）外部供电线路：是将电力从电网输送到工厂内部的线路。
这些线路可以是地下布置的电缆，也可以是架空线路。
外部供电线路要符合安全和规范要求，以确保可靠供电。
（二）供电变压器：负责将电网的高电压（例如110kV、35kV等）变换为适合工厂用电设备的电压（通常为10kV、0.4kV等）。
供电变压器的选择应根据工厂的用电负载和用电特点进行匹配。
（三）内部配电系统：将供电变压器输出的电能，经过切换设备、保护设备和配电设备，供给工厂各个用电设备。
内部配电系统可分为高压配电和低压配电两部分，其中高压配电主要保障重要生产设备的供电，低压配电则供应一般照明、空调等设备。
三、工厂供电技术的设计和运维工厂供配电系统的设计需要充分考虑工厂的用电需求和用电负载特点。
根据用电设备的种类和数量，合理规划供电线路和设备容量，确保供电系统的可靠性和安全性，避免因电力负荷过大或过小而导致设备故障和事故。
