《工厂供电》课程教学大纲
课程名称：工厂供电
课程类型：专业技术课程
课程学时：48学时
课程编号：ELEC1005
课程目标：
本课程旨在培养学生对工厂供电系统的理论知识和实际应用的理解和应用能力。通过本课程的学习，学生应具备工厂供电系统设计与维护的基本知识和能力。
课程内容：
第一章：工厂供电基础知识
1.1 工厂供电系统的概述
1.2 工厂负荷特点及需求分析
1.3 工厂电气设备及其电源要求
第二章：工厂供电系统设计
2.1 工厂供电系统的结构和布置
2.2 工厂变电站设计与选型
2.3 工厂配电系统设计与选型
2.4 工厂电气线路设计与选型
第三章：工厂供电系统调试与运行
3.1 工厂供电系统调试原理
3.2 工厂变电站调试与运行
3.3 工厂配电系统调试与运行
3.4 工厂电气设备运行与检修
第四章：工厂供电系统维护与管理
4.1 工厂供电系统维护与保养
4.2 工厂供电系统事故处理与应急预案
4.3 工厂供电系统能源优化和节能管理
4.4 工厂供电系统监测与运行管理
教学方法：
本课程将采用理论与实践相结合的教学方法。理论部分将通过课堂讲授和案例分析的方式进行；实践部分将通过实地考察和实验操作的方式进行。教师还将引导学生进行小组讨论、课堂演示和开展小型实践项目。
教学评价：
本课程将通过学生作业、课堂互动、实验报告、论文写作、实践能力考核等多种方式进行教学评价。其中，学生实践能力考核的成绩占总评成绩的30%。
课程参考教材：
1. 罗明义，《工厂供电》，中国电力出版社，2010年。
2. 杨德明，《工厂供电设计与运行》，中国电力出版社，2012年。
备注：
本课程的教学大纲仅供参考，具体教学进度和内容根据教师和学生的实际需求而确定。为了提高学生的综合能力，教师还应引导学生进行课程相关的实践项目，如实地考察、实验实训等。通过课堂教学和实践训练的结合，学生将真正掌握工厂供电系统的设计与维护技术，为今后从事相关工作打下良好的基础。第一章：工厂供电基础知识
标准文档
实用文案 第一章1 2 3 4
第二章 1 2 3 6 8
2-2 某机修车间,拥有冷加工机床52台，共200kw；行车一台，共5.1kw(ε=15%)；通风机4台，共5kw；点焊机3台，共10.5kw(ε=65%)。车间采用220/380v三相四线制（TN-C）配电。试确定该车间计算负荷P30、Q30、S30和I30。
解：① 对于冷加工机床，Pe=200kW，Kd=0.2,cos=0.5,tan=1.73
P30(1)=KdPe=0.2×200kW=40kW
Q30(1)=P30tan=40×1.73kvar=69.2kvar
②对于行车组,Pe=PN25N=5.1%25%15=3.95Kw,Kd=0.15, cos=0.5, tan=1.73
P30(2)= KdPe=0.15×3.95kW=0.59 kW
Q30(2)= P30tan=0.59×1.73=1.02kvar
③对于通风机组, Pe= PN=5 kW, Kd=0.8, cos=0.8, tan=0.75
P30(3)= KdPe=0.8×5Kw=4kW
Q30(3)= P30tan=4×0.75kvar=3kvar
④对于点焊机组, Pe= PN 100N=10.5×%100%65=8.47 kW，Kd=0.35, cos=0.6,
tan=1.33
P30(4)= KdPe=0.35×8.47 kW=2.96kW
Q30(4)= P30tan=3.94 kvar=3.94 kvar
取需要系数 K∑p=0.9,K∑q=0.95
总的有功计算负荷为：P30=（P30(1)+P30(2)+P30(3)+P30(4)）×K∑p
=（40+0.59+4+2.96）×0.9
=42.8（kW）

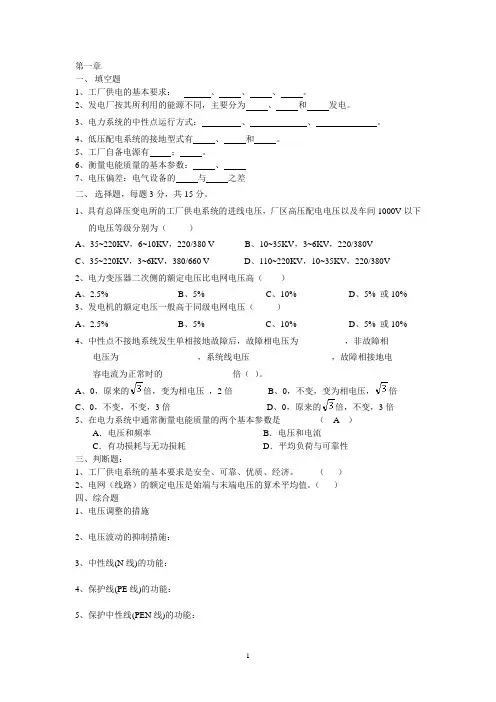

1 第一章
一、 填空题
1、工厂供电的基本要求： 、 、 、 。
2、发电厂按其所利用的能源不同，主要分为 、 和 发电。
3、电力系统的中性点运行方式： 、 、 。
4、低压配电系统的接地型式有 、 和 。
5、工厂自备电源有 ； 。
6、衡量电能质量的基本参数： 、
7、电压偏差：电气设备的 与 之差
二、 选择题，每题3分，共15分。
1、具有总降压变电所的工厂供电系统的进线电压，厂区高压配电电压以及车间1000V以下的电压等级分别为（ ）
A、35~220KV，6~10KV，220/380 V B、10~35KV，3~6KV，220/380V
C、35~220KV，3~6KV，380/660 V D、110~220KV，10~35KV，220/380V
2、电力变压器二次侧的额定电压比电网电压高（ ）
A、2.5% B、5% C、10% D、5% 或10%
3、发电机的额定电压一般高于同级电网电压（ ）
A、2.5% B、5% C、10% D、5% 或10%
4、中性点不接地系统发生单相接地故障后，故障相电压为----------------，非故障相
电压为---------------------------，系统线电压----------------------------，故障相接地电
容电流为正常时的------------------------倍（ ）。
.
. 第一章
1、工厂供电对工业生产有何重要作用?对工厂供电工作有哪些基本要求?
重要作用:现代社会是建立在电能应用的基础之上的，电能在产品成本中所占的比重一般很小(除电化等工业外)，其重要性是在于工业生产实现电气化以后可以增加产量、提高产品质量和劳动生产率，降低生产成本，减轻工人的劳动强度。如果工厂供电突然中断，则对工业生产可能造成严重的后果。例如某些对供电可靠性要求很高的工厂，即使是极短时间的停电，也会引起重大设备损坏，或引起大量产品报废，甚至可能发生重大的人身事故，给国家和人民带来经济上甚至政治上的重大损失。
基本要求：
1、安全：在电能的供应、分配和使用中，不应发生人身事故和设备事故。
2、可靠：应满足电能用户对供电可靠性即连续供电的要求。
3、优质：应满足电能用户对电压和频率等质量的要求。
4、经济：供电系统的投资少，运行费用低，并尽可能地减少有色金属消耗量。
2、工厂供电系统包括哪些范围?变电所和配电所的任务有什么不同?什么情况下可采用高压深入负荷中心的直配方式?
工厂供电系统是指从电源线路进厂起到高低压用电设备进线端止的电路系统,包括工厂内的变配电所和所有的高低压供电线路。
配电所的任务是接受电能和分配电能，不改变电压；而变电所的任务是接受电能、变换电压和分配电能。
高压深入负荷中心的直配方式，可以省去一级中间变压，简化了供电系统接线，节约投资和有色金属，降低了电能损耗和电压损耗，提高了供电质量。然而这要根据厂区的环境条件是否满足35kV架空线路深入负荷中心的“安全走廊”要求而定，否则不宜采用。
3、什么叫电力系统、电力网和动力系统?建立大型电力系统有哪些好处?
电力系统：由各级电压的电力线路将一些发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体，称为电力系统。
电网：电力系统中各级电压的电力线路及其联系的变电所，称为电力网或电网。
