分析物体的受力情况

  • 格式：doc
  • 大小：41.50 KB
  • 文档页数：11

---------------------------------------------------------------最新资料推荐------------------------------------------------------分析物体的受力情况第四节分析物体的受力情况一、课标要求 1. 认识物体受力分析的一般顺序. 理解物体受力图. 2. 初步掌握物体受力分析的一般方法, 加深对重力、弹力、摩擦力的认识. 二、课前复习 1. 常见的力有哪几类？重力、弹力、摩擦力 2. 滑动摩擦力和静摩擦力分别怎样判断和计算？ f 滑＝ N f 静由受力平衡解得三、自主探究一、怎样对物体进行受力分析（1） . 如图 3-45 以对灯受力分析来研究受力方法和步骤：第一步：明确研究对象。

灯是我们受力分析对象。

第二步：隔离研究对象，即明确分析哪个物体的受力情况。

重力、绳子拉力第三步：进行分析受力，顺序是：先重力，后弹力，再摩擦力，最后分析其他力，并画出力的示意图，只画周围物体对研究对象所施加的力。

竖直向下的重力，沿OA 绳子的拉力，沿 OB 绳子的拉力。

(2) 、分析受力的注意事项：1、受力分析时要注意防止漏力和添力。

按顺序进行受力分析是防止漏力的最有效的措施。

1 / 11注意寻找施力物体是防止添力的措施之一。

2、画受力图示时，只画研究对象所受的力，不画研究对象对其他物体施加的力。

且将力标在物体重心上。

3、在未知某力是否存在时，可先对其作出存在或不存在的假设，然后通过研究物体的运动状态是否发生改变来判断该力是否存在。

4、分析受力时要结合力的产生条件。

二、受力分析的实例案例 1. 如图 3-46 a 图，对拔河运动员进行受力分析，并画出受力示意图。

运动员受到四个力的作用：重力 G、绳子拉力 F、地面支持力 N、地面静摩擦力 f。

受力示意图如 3-46 b 图。

思考与讨论 1：拔河比赛时，取得胜利的因素？地面的摩擦力要大: 所以压力要大，即反作用力重力大; 地面要粗糙，即摩擦因数大案例 2. 如图 3-47， a 为水平输送带， b 为倾斜输送带。

当一个行李箱随带匀速运动时，对行李箱受力分析。

a 中行李箱受到竖直向下的重力和竖直向上的支持力。

b 受到竖直向下的重力，垂直输送带向上的支持力，沿斜面向上的摩擦力。

如图 3-48 所示。

---------------------------------------------------------------最新资料推荐------------------------------------------------------ 思考与讨论 2：放在倾斜传送带上的物体，由于有向下滑的趋势，是不是除重力、支持力、摩擦力外还有一个下滑力的作用？除这三个力外，没有下滑力。

使物体有下滑趋势的力是重力沿斜面的作用。

思考与讨论 3: 如图 3-49 所示，行李箱是怎样随传动带一起运动？水平输送带正以 v 运动，当把行李箱放上时，物体相对输送带向左运动，所以受向右的滑动摩擦力，因此先做匀加速运动。

当行李箱加速到输送带的速度时，相对运动消失。

摩擦力消失，物体开始做匀速运动。

所以综上物体先加速，后匀速。

三、重心的概念及其意义 1. 重心：将物体各部分受力视作集中于一点，这一点称为重心。

2. 重心的位置：质量分布均匀、形状规则的物体，重心在几何中心。

重心却不一定在物体上。

思考与讨论 4：1、密度均匀、形状规则的物体重心一定在物体上吗？不一定，如手镯的重心在圆心，不在物体上。

2、密度不均匀的物体，重心在几何中心吗？3 / 11只有半杯水的杯子，重心在中间位置偏下。

3、物体形状改变时，重心位置发生变化吗？可能改变，如图 3-51所示，棒的重心由中间位置，变的不在棒上了。

四、典型例题知识点 1. 会分析物体受哪些力例 1、在水平面上放一个物体，用水平的力推物体，物体仍然静止不动。

如图所示，对于物体这时的受力情况，以下说法正确的是：( BD ) A．该物体受到四个力，重力、地面的支持力、推力和对地面的压力 B．该物体受到四个力，重力、地面的支持力、推力和摩擦力 C．该物体在竖直方向受到二个力，地面的支持力和对地面的压力 D．该物体在水平方向受到二个力，推力和摩擦力解析：竖直方向受重力、支持力，水平方向受推力、摩擦力。

点拨提升：按受力分析顺序：一重力、二弹力、三摩擦力、四其他力，则不易漏力。

知识点 2. 摩擦力的应用例 2、如图所示，物体 A 放在斜面体上，处于静止状态，试判断物体 A 是否受到摩擦力？若受到摩擦力，方向如何？解析：受静摩擦力，方向沿斜面向上。

点拨提升：假设法是判断物体间有无相对运动趋势方向的有效方法，在假设物体间光滑的情况下，若物体不发生相对运动则无相对运动趋势；---------------------------------------------------------------最新资料推荐------------------------------------------------------若物体发生相对运动，其方向就是相对静止时的相对运动趋势方向。

知识点 3. 弹力的应用：例 3. 如图 5， GA=100N， GB＝40N，弹簧的劲度系数为500N/m，不计绳重和摩擦，求：物体 A 对支持面的压力和弹簧的伸长量。

解析：F=K▽X 将 F= GB带入上式得△X=0. 08m A 受重力、支持力和拉力 GB+N= GA 得 N=60N 点拨提升：受力分析过程:一重力、二弹力、三摩擦力、四其他力。

不要漏力。

五、检测归纳（建议用时 15 分钟） 1. 如图所示，一均匀直杆搁在光滑固定半圆槽上，则槽口B ) Ａ. 沿 a 方向. Ｂ . 沿 b 方向. 处对杆的支持力方向必( Ｃ . 沿ｃ方向. Ｄ . 以上都不对. 解析：点面接触时，弹力垂直平面，所以为 b 方向。

2. 如图所示，Ｍ、Ｎ两物体叠在一起放在粗糙斜面上，Ｎ的上表面恰水平，用水平力 F 推Ｎ，使它们一起沿斜面匀速向上运动，则（ C） ( ) Ａ. Ｎ对Ｍ的摩擦力水平向右. Ｂ . 斜面受到Ｍ、Ｎ和地面对它的三个弹力作用. Ｃ . Ｎ除受到重力外还受两个弹力和一个摩擦力作用. Ｄ . Ｎ对Ｍ的支持力大于Ｍ的重力. 解析：5 / 11M 匀速运动，所以水平面不受力，竖直方向上受重力和等大反向的支持力。

斜面受 N 的压力和斜向上的摩擦力， N 受重力、 M 的压力、斜面的支持力、斜面斜向下的摩擦力。

3. 一架梯子斜靠在光滑的竖直墙上，下端放在粗糙地面上，以下关于梯子受力情况的描述正(C ) 确的是: 梯子受到Ａ. 两个竖直的力，一个水平的力. Ｂ . 一个竖直的力，两个水平的力. Ｃ . 两个竖直的力，两个水平的力. Ｄ . 三个竖直的力，两个水平的力. 解析：竖直向下的重力、支持力，水平地面的摩擦力、墙水平的弹力。

4. 如图所示，Ａ、Ｂ、Ｃ三块木块质量分别为Ｍ、ｍ和ｍ0，连接的绳子不可伸长，且绳子和滑轮质量、滑轮的摩擦均不计，若Ｂ随Ａ一起沿水平桌面作匀速运动，则可以判定( A ) ) Ａ. 物块Ａ与桌面间有摩擦力，大小为ｍ0ｇ . Ｂ . 物块Ａ与Ｂ之间有摩擦力，大小为ｍ0ｇ . Ｃ . 桌面对Ａ、Ｂ对Ａ都有摩擦力，两者方向相同，合力为ｍ0ｇ . Ｄ . 桌面对Ａ、Ｂ对Ａ都有摩擦力，两者方向相反，合力为ｍ0ｇ . 解析：由上向下受力分析， B 因为匀速运动，所以不受摩擦力； A 受到向右的拉力ｍ0ｇ，仍做匀速运动，所以受桌面向左的拉力ｍ0ｇ。

---------------------------------------------------------------最新资料推荐------------------------------------------------------ 5. 重力为 50N 的物体在水平面上向右运动，物体和水平面间的动摩擦因数为 0.2，与此同时，物体受到一个水平向左的力F=10N 的作用，则该物体所受的合力为：( B ) A． 0 B． 20N，水平向左 C． 10N，水平向左 D． 10N，水平向右解析：摩擦力与运动方向相反，所以向左，大小为 10N；水平力向左，所以合力为 20N。

6.用一水平力 F 将两铁块 A 和 B 紧压在竖直墙上而静止，如图所示，下列说法中正确的是（ A ） A．铁块 B 肯定受 A 给它的竖直向上的摩擦力 B．铁块 B 肯定受墙给它的竖直向上的摩擦力 C．铁块 A 肯定受 B 给它的竖直向上的摩擦力 D． A 与 B 之间的摩擦力方向中是无法判断的解析：铁块 B 肯定受 A 给它的竖直向上的摩擦力，与重力等大反向；铁块 A 肯定受 B 给它的竖直向下的摩擦力，大小等于 B 的重力，铁块 A 肯定受墙给它的竖直向上的摩擦力，大A B F 小等于 B 的重力。

六、学生自我总结：。

7 / 11七、巩固反馈 1. 如图所示，小车上有 7 字形固定木架，木架一端固定一球，则关于木架对球的作用力方向，正确的说法是（ C、 D ） ( ) Ａ. 力一定竖直向上. Ｂ . 力一定沿木架斜向上. Ｃ . 力的方向和小车运动情况(匀速、加速或减速) 有关. Ｄ . 小车水平运动时力总不可能沿水平方向. 解析：若小车水平方向匀速运动，则小球重力与车对小球的力等大反向，如不是匀速运动，则力不一定沿竖直方向，由于竖直方向静止，所以小车对小球的力不可能沿水平方向。

2. 如图所示，一物体恰能沿斜面匀速下滑，现再用一竖直向下的恒力 F作用于该运动着的物体，则该物体的运动情况是（ A ）( ) Ａ. 仍匀速运动. Ｂ . 必加速运动. Ｃ . 必减速运动. Ｄ . 可能静止. 解析：没加力 F 时， mgsin =umgcos ；当加上 F 后，（F+mg） sin =（F+mg） ucos ，所以，仍受力平衡，因此匀速运动。

3. 如图所示，人站在长木板上用力拉跨过定滑轮连接于板的绳子的一端，绳子与水平面平行，人的拉力为 100Ｎ，人和板一起沿水平面向左匀速运动，则人和板间的摩擦力及板和地问的摩擦力大小分别为（ B ）Ａ. 100Ｎ、 100Ｎ. Ｂ . 100Ｎ、 200Ｎ. Ｃ . 100Ｎ、 0. Ｄ . 0、 100Ｎ. 解析：人受到向左 100 牛的拉力，仍做匀速运动，所以受到向右的摩擦力 100 牛，整体法对人和木板系统受力分析，它们受到向左的拉力 200 牛，但仍匀速运动，所以地面的摩擦力为200 牛，向---------------------------------------------------------------最新资料推荐------------------------------------------------------ 右。

合集下载

受力分析方法

受力分析方法

受力分析方法受力分析是工程力学中的重要内容，它是研究物体受到外部力作用时的力学性质和运动规律的一门学科。

受力分析方法是为了解决物体受力情况而进行的一系列分析和计算过程，它可以帮助工程师和设计师更好地理解和预测物体的受力情况，从而指导工程设计和实际施工。

在工程实践中，受力分析方法具有非常重要的意义，下面将介绍几种常用的受力分析方法。

首先，静力学方法是最基本的受力分析方法之一。

静力学是研究物体在静止状态下受力平衡的学科，它通过平衡方程和力的平衡条件来分析物体受力情况。

静力学方法适用于解决物体受力平衡的问题，例如梁、柱、桁架等结构的受力分析。

在实际工程中，静力学方法可以帮助工程师计算物体受力的大小、方向和作用点位置，为工程设计提供重要参考。

其次，有限元分析方法是一种现代化的受力分析方法。

有限元分析是利用计算机对物体进行离散建模，通过数值计算方法求解物体受力情况的一种技术。

有限元分析方法适用于复杂结构和大变形情况下的受力分析，它可以模拟物体受到外部力作用后的变形和应力分布情况，为工程设计和结构优化提供科学依据。

另外，试验分析方法是一种重要的受力分析手段。

试验分析是通过对物体进行实验测试，获取物体受力情况的一种方法。

试验分析方法可以直接观测和测量物体在受力状态下的变形和应力情况，为工程师提供真实可靠的受力数据。

试验分析方法在工程实践中具有重要的应用，例如对材料的拉伸试验、结构的载荷试验等。

最后，有限差分法和有限体积法是一种数值分析方法，它们适用于求解物体受力情况的偏微分方程。

有限差分法和有限体积法通过离散化偏微分方程，将连续的受力问题转化为离散的代数方程，然后利用数值计算方法求解物体的受力情况。

这两种方法在流体力学、固体力学等领域有着广泛的应用，可以帮助工程师分析复杂的受力情况。

总之，受力分析方法是工程力学中的重要内容，它对工程设计和实际施工具有重要的指导作用。

不同的受力分析方法适用于不同的受力情况，工程师需要根据实际问题选择合适的受力分析方法，进行科学准确的受力分析。

物体的受力分析

物体的受力分析

物体的受力分析单字体块物体的受力分析是物理学中的一个关键概念，它帮助我们理解和描述物体所受到的力对其运动状态的影响。

在本文中，我们将深入探讨物体受力分析的原理和应用。

1. 受力的定义和类型在物理学中，力被定义为改变物体运动状态的原因。

根据力的来源和性质，我们可以将受力分为几类。

其中，重力是指物体受到地球或其他天体吸引而产生的力；弹力是指当物体被压缩或拉伸时，所产生的力；摩擦力是指当两个物体之间有相对运动时，所产生的阻碍运动的力。

此外，还有其他力如电力、磁力等。

2. 牛顿第一定律牛顿第一定律，也被称为惯性定律，指出一个物体如果没有受到外力作用，将保持静止状态或匀速直线运动。

换句话说，在没有外力干扰的情况下，物体将继续保持其运动状态。

3. 牛顿第二定律牛顿第二定律是物体受力分析的核心概念。

它表达了力、质量和加速度之间的关系。

根据牛顿第二定律，物体所受合力等于物体的质量和加速度的乘积。

数学表达式为F = ma，其中F表示合力，m表示物体的质量，a表示物体的加速度。

4. 受力分析的步骤为了进行受力分析，我们可以按照以下步骤进行：4.1 确定物体所受的所有力首先，要确定物体所受的所有力，包括已知的外力以及可能存在的内力。

外力可以通过观察和实验得出，而内力则来自于物体内部的相互作用。

4.2 绘制力的图示在受力分析中，绘制力的图示可以帮助我们对力的方向和大小进行可视化。

例如，使用箭头表示力的方向，并使用合适的比例表示力的大小。

4.3 分解力向量对于某些复杂的情况，我们可以将力向量分解成更简单的分力，以便更好地理解和计算。

分力的方向和大小可以通过几何分析或三角函数的知识来确定。

4.4 确定合力的大小和方向通过将所有的力向量相加，可以确定物体所受合力的大小和方向。

记住，在受力分析中，向右和向上的力为正，向左和向下的力为负。

4.5 计算加速度根据牛顿第二定律，通过已知的合力和物体的质量，我们可以计算出物体的加速度。

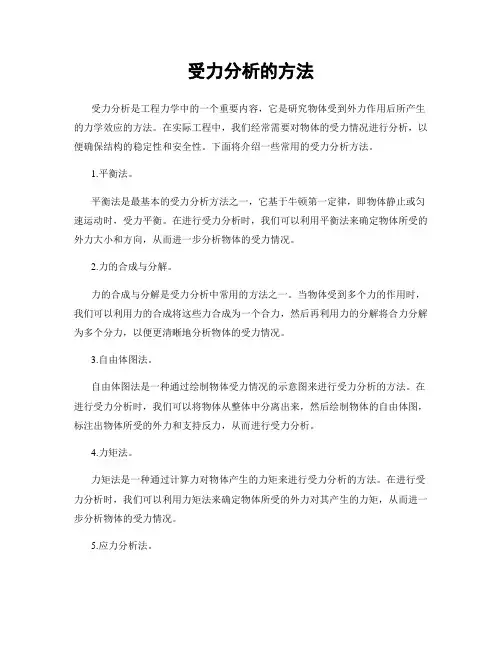

受力分析的方法

受力分析的方法

受力分析的方法受力分析是工程力学中的一个重要内容，它是研究物体受到外力作用后所产生的力学效应的方法。

在实际工程中，我们经常需要对物体的受力情况进行分析，以便确保结构的稳定性和安全性。

下面将介绍一些常用的受力分析方法。

1.平衡法。

平衡法是最基本的受力分析方法之一，它基于牛顿第一定律，即物体静止或匀速运动时，受力平衡。

在进行受力分析时，我们可以利用平衡法来确定物体所受的外力大小和方向，从而进一步分析物体的受力情况。

2.力的合成与分解。

力的合成与分解是受力分析中常用的方法之一。

当物体受到多个力的作用时，我们可以利用力的合成将这些力合成为一个合力，然后再利用力的分解将合力分解为多个分力，以便更清晰地分析物体的受力情况。

3.自由体图法。

自由体图法是一种通过绘制物体受力情况的示意图来进行受力分析的方法。

在进行受力分析时，我们可以将物体从整体中分离出来，然后绘制物体的自由体图，标注出物体所受的外力和支持反力，从而进行受力分析。

4.力矩法。

力矩法是一种通过计算力对物体产生的力矩来进行受力分析的方法。

在进行受力分析时，我们可以利用力矩法来确定物体所受的外力对其产生的力矩，从而进一步分析物体的受力情况。

5.应力分析法。

应力分析法是一种通过计算物体内部的应力分布来进行受力分析的方法。

在进行受力分析时，我们可以利用应力分析法来确定物体内部各点的应力大小和方向，从而进一步分析物体的受力情况。

总结。

受力分析是工程力学中的重要内容，通过合理的受力分析可以帮助我们更好地理解物体的受力情况，确保结构的稳定性和安全性。

在实际工程中，我们可以根据具体情况选择合适的受力分析方法来进行分析，以便更好地解决工程问题。

希望本文介绍的受力分析方法对大家有所帮助。

1物体受力分析范文

1物体受力分析范文

1物体受力分析范文物体受力分析，是指对一个物体所受到的各个力进行分析，以便了解物体所处的力学状态和运动情况。

在物理学中，力是指任何能够改变物体运动状态的作用，包括推力、拉力、摩擦力、重力等。

对一个物体进行受力分析需要考虑以下几个方面：1.各个力的作用方向和大小：每个力都有一个作用方向，它们可以是水平方向、垂直方向，也可以是斜向，而且每个力都有一个大小，大小可以是确定的，也可以是变化的。

2.力的合成：对于物体受到的多个力，我们可以将它们进行合成，得到一个合力，合力的作用方向和大小可通过力的向量相加得到。

合力是一个综合考虑了各个力作用效果的力，它可以代表作用在物体上的所有力的效果。

3.物体的质量和重力：重力是最常见的一种力，对于任何一个物体来说，都会受到重力的作用。

重力的大小与物体的质量成正比，与物体所处环境的重力加速度成正比。

4.物体的运动状态：物体的运动状态与所受力的大小和方向密切相关。

如果物体所受合力为零，则物体呈静止状态；如果物体所受合力不为零，则物体将呈现出加速度，即发生运动。

通过对物体受力进行分析，我们可以得到物体受力的总和，根据牛顿第二定律（F=ma），可计算出物体的加速度。

同时，我们还可以根据受力分析的结果，继续进一步推导物体的运动方程，以及预测和解释物体的运动轨迹和速度变化。

在实际应用中，物体受力分析是非常重要的。

例如，在工程学中，需要对桥梁、建筑物、机械设备等进行受力分析，以确保其结构的稳定性和可靠性。

在运动学中，受力分析是研究物体运动轨迹和速度变化的基础，对于理解各种物理现象和规律非常关键。

总之，物体受力分析是物理学中的重要内容，通过对物体所受力的分析，可以了解物体所处的力学状态和运动情况，为物理学研究和工程应用提供了重要的基础和方法。
