当前位置：文档之家 › 悬臂式挡土墙施工方案

悬臂式挡土墙施工方案

  • 格式：doc
  • 大小：290.50 KB
  • 文档页数：23

. 精选范本 目 录 1.编制说明、依据及原则 ............................................................................................................................ 1 1.1编制依据 ......................................................................................................................................... 1 1.2编制说明 ......................................................................................................................................... 1 1.3编制原则 ......................................................................................................................................... 1 1.4 编制范围 ........................................................................................................................................ 2 2.工程概况及主要工程数量 ........................................................................................................................ 2 2.1 工程概况 ........................................................................................................................................ 2 2.2主要工程数量 ......................................................................................................................................... 3 3.施工部署 .................................................................................................................................................... 4 3.1施工工期安排.................................................................................................................................. 4 3.2施工组织机构.................................................................................................................................. 4 3.2 劳动力安排................................................................................................................................... 4 3.3 主要机械设备............................................................................................................................... 5 4.悬臂式挡墙施工方案 ................................................................................................................................ 5 4.1悬臂式挡墙总体施工方法 .............................................................................................................. 5 4.2悬臂式挡墙施工工艺流程 .............................................................................................................. 6 4.2 悬臂式挡墙基坑开挖 ..................................................................................................................... 7 4.2.1 基坑测量放样 ..................................................................................................................... 7 4.2.2 基坑开挖............................................................................................................................. 7 4.2.3 碎石、素混凝土垫层施工 ................................................................................................. 8 4.3 悬臂式挡墙钢筋加工及绑扎 ......................................................................................................... 8 4.3.1钢筋加工制作.............................................................................................................................. 8 4.3.2钢筋安装 ..................................................................................................................................... 8 4.4 悬臂式挡墙模板安装 ..................................................................................................................... 9 4.5 悬臂式挡墙混凝土浇筑 ............................................................................................................... 11 4.5.1 砼浇筑方法 ....................................................................................................................... 11 4.5.2 砼振捣方法 ....................................................................................................................... 12 4.5.3 砼表面处理 ....................................................................................................................... 12 4.5.4 砼养护............................................................................................................................... 13 4.5.5 模板拆除........................................................................................................................... 13 4.5.6 基坑回填........................................................................................................................... 13 4.6 路基填筑 ...................................................................................................................................... 13 4.6.1 防排水层施工 ................................................................................................................... 14 4.6.2土石方填筑 ........................................................................................................................ 14 4.7挡墙顶栏杆施做............................................................................................................................ 15 5.质量保证措施 .......................................................................................................................................... 16 6.安全保证措施 .......................................................................................................................................... 17 7.文明施工及环境保护措施 ...................................................................................................................... 19 7.1文明施工 ........................................................................................................................................ 19 7.2 环境保护措施................................................................................................................................ 20

合集下载

悬臂式挡土墙专项施工方案

悬臂式挡土墙专项施工方案

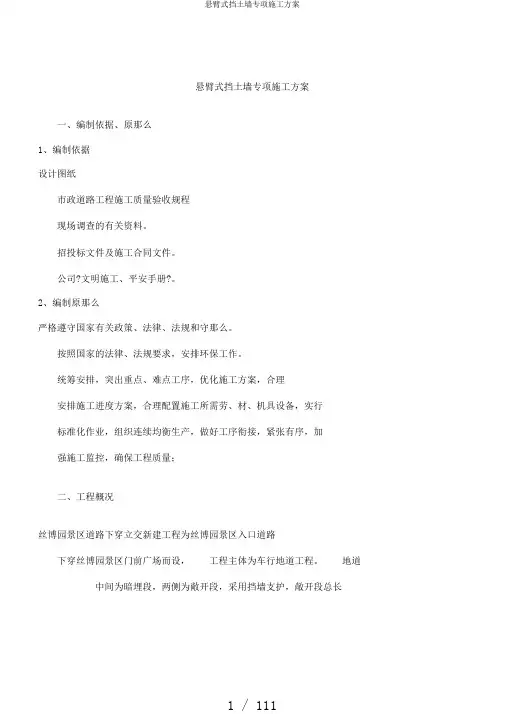

悬臂式挡土墙专项施工方案 1 / 111 悬臂式挡土墙专项施工方案 一、编制依据、原那么 1、编制依据 设计图纸 市政道路工程施工质量验收规程 现场调查的有关资料。 招投标文件及施工合同文件。 公司?文明施工、平安手册?。 2、编制原那么 严格遵守国家有关政策、法律、法规和守那么。 按照国家的法律、法规要求，安排环保工作。 统筹安排，突出重点、难点工序，优化施工方案，合理 安排施工进度方案，合理配置施工所需劳、材、机具设备，实行 标准化作业，组织连续均衡生产，做好工序衔接，紧张有序，加 强施工监控，确保工程质量；

二、工程概况 丝博园景区道路下穿立交新建工程为丝博园景区入口道路 下穿丝博园景区门前广场而设， 工程主体为车行地道工程。 地道 中间为暗埋段，两侧为敞开段，采用挡墙支护，敞开段总长悬臂式挡土墙专项施工方案

2 / 112 ， 其 中 、 段采用悬臂式挡墙，悬臂式挡墙总长 195m。高度为2～5米。挡墙变形缝间距为 15米，当墙高变化处 及地形变化处也应设置。泄水孔采用预埋 100mmPVC管，间距 3m-5m。挡墙垫层采用 C15混凝土，根底和墙体采用 C40抗硫钢 筋砼，根底钢筋采用 HRB400级钢筋，挡土墙上部加设防撞墙。 主要工程量： C40抗硫混凝土 1794m3，HRB400级钢筋 120315Kg。

三、施工总体安排 1、总体实施方案 依据工程特点结合技术装备能力和积累的实践经验为确保工程质量、平安和工期的规划目标、施工组织的总体主导思路：

统筹安排、严格管理施工机械、多快好省、争抢进度、确保平安、质量严控、材料优质、精益求精、提前峻工。

2、实施要点 优化方案、强化管理、严密组织、严格标准、确保行车与人身的绝对平安，加强机械化施工强度，组织足够的施工力量，建

立与保持良好的连续均衡施工秩序，采用先进的生产工艺，尽最大努力提高劳动效率。悬臂式挡土墙专项施工方案

3 / 113 3、施工进度安排 以控制工程进度的工程为主线、其它工程紧跟平行作业、流水作业、突出重点、确保工期。因本工程属于关键工期，因此根据工程及现场机械、设备、人员等实际情况安排工期。

悬臂式混凝土挡土墙施工方案高(精编文档).doc

悬臂式混凝土挡土墙施工方案高(精编文档).doc

【最新整理，下载后即可编辑】苏虞张快速通道工程SYZ-TD3标挡土墙首件施工方案江苏省镇江市路桥工程总公司苏虞张快速通道工程SYZ-TD3标项目经理部2011-2-25一、工程概况：本标段为苏虞张公路快速通道工程SYZ-TD3标挡土墙施工范围为：1、人民南路交叉口挡土墙：人民南路主线左侧挡土墙总长为265.96m，主线右侧挡土墙总长度为313.05m；2、920村道交叉口挡土墙：920村道主线左侧挡土墙总长为351.43m，主线右侧挡土墙总长度为352.04m。

详见附表。

主线主要工程量为：回填碎石3000m3；C30混凝土2939m3；HPB235构造钢筋16640Kg；HRB335受力钢筋243758Kg。

根据挡墙高度将挡土墙分为Ⅰ、Ⅱ、Ⅲ、Ⅳ四类。

附表：2.2.1、气象水文本标段区域属亚热带季风性温暖湿润气候，季节转换明显，冬夏长春秋短。

北濒长江，南接太湖，但当长江低潮和太湖水位较高时则全部向北流入长江。

沿江河流受长江潮汐影响，大部设闸控制。

另外，沿线不少河流经人工开挖或整治而成，河床断面整齐，农田水利设施亦较完善。

地下水以松散土层中的孔隙水为主，含多层承压水，富集在多层沙层中，本地域工业发达，地下水采集过量。

境内湖荡众多，所处大地构造为扬子板块，所属区域属太湖堆积平原工程地质区和长江三角洲冲积平原工程地质区，属于地质较稳定区。

2.2.2、地形地貌本标段位于苏州市西部，由南向北联系了苏州相城区、常熟市以及张家港市，境内湖泊密布、河网交错，为平原和微丘区。

本标段经过区域为古泻湖堆积平原之圩田平原、水王平原以及长江三角洲堆积平原之高亢平原。

该地区地势较低，沿线湖泊、河流密布，水系较发达，地面高程1.5~3.0m，局部低洼地段标高小于1m。

2.2.3、施工条件（1）本项目所处地区经济发达，交通运输条件良好，道路畅通交通便利，水运有长江、张家港河等河流，陆运有204国道、S338省道本身等主要干道，施工机械和材料可通过汽运水运运至施工现场；（2）按照一级指及监理组批准的原材料采购钢筋、水泥等材料运至工地和分公司拌和站；（3）境内湖荡众多，施工时可就近使用能供饮用的清洁水，同时施工时不能污染水源；（4）该地区电力设施发达，工地临时用电就近搭设变压器，暂时未搭设变压器的暂用自备发电机发电。

悬臂式挡土墙工程施工组织设计方案

悬臂式挡土墙工程施工组织设计方案

市上林北路（跨咸铜铁路）高架桥工程悬臂式挡土墙施工方案编制：审核：审批：中铁二十局第六工程上林北路上跨咸铜铁路立交项目经理部二O一五年三月十日悬臂式挡土墙施工方案第一章编制说明及工程概况一、编制依据及原则1、编制依据1、上林北路（跨咸铜铁路）高架桥工程设计图纸2、市政道路工程施工质量验收规程3、现场勘探的有关资料4、招投标文件及施工合同文件2、编制原则1、严格遵守国家有关政策、法律、法规2、按照国家的法律、法规要求，安排环保工作3、统筹安排，突出重点、难点工序，优化施工方案，合理安排施工进度计划，合理配置施工所需劳、材、机具设备，实行标准化作业，组织连续均衡生产，做好工序衔接，紧有序，加强施工过程监控，确保工程质量。

二、工程概况市上林北路（跨咸铜铁路）高架桥工程北侧起点接货运铁路南侧正在施工的四路，向南依次跨越望贤路十字、碱滩路、咸铜铁路、金旭大道十字，与渭河四号桥相接。

主线全长1.696km，道路规划标准宽度50米。

道路采用高架桥的形式依次跨越望贤路交叉口、碱滩路、咸铜铁路和金旭大道交叉口，桥梁长度1745.198延米，其中，主线桥长1095.7延米、A匝道171.6延米、B匝道171.6延米、C匝道153.228延米、D匝道153.07延米；道路引道长度1051.878米，主线600米，A匝道108.394米、B匝道118.394米、C匝道113.461米、D匝道111.629米。

主线高架桥在望贤路交叉口和金旭大道交叉口设A、B、C、D四条匝道完成上下桥交通转换。

引道挡土墙防护墙身底板均采用C30钢筋混凝土现浇，挡土墙埋深不小于1m，基底夯填厚0.8m级配碎石垫层，挡土墙在地面以上0.3m设置泄水孔，墙背设土工布碎石反滤层。

挡墙高差小于0.8m时，采用特制侧石代替悬臂挡墙。

主线引道及匝道悬臂式挡土墙共1528.9m，下穿非机动车道悬臂式挡土墙共589.9m。

（详见表2-1）表2-1 悬臂式挡土墙主要工程数量表三、施工总体部署1、总体实施方案依据工程特点、施工难易程度以及各部位施工面的陆续展开，我部首先对金旭路十字以南里程为K1+393至K1+563进行施工，然后对AK0+000至AK0+110、BK0+170至BK0+290进行平行流水法施工，最后对望贤路十字以北里程为K0+129至K0+302进行施工。

悬臂式挡土墙施工方案(最新)

悬臂式挡土墙施工方案(最新)

邓州市穰城路跨湍河大桥新建工程悬臂式挡土墙施工方案编制：复核：审批：国诚集团邓州市穰城路跨湍河大桥新建工程项目经理部2019年7月目录一、编制依据 (3)二、工程概况 (3)三、地质概况 (5)四、施工部署及计划安排 (5)五、施工方法及工艺 (8)六、质量检验标准 (24)七、质量保证措施 (26)八、安全保证措施 (29)九、文明施工、环境保护措施 (30)十、附件一 (31)一、编制依据1、《邓州市穰城路跨湍河大桥新建工程，第一册道路工程》施工图。

2、《公路桥涵施工技术规范》JTC/T F50-2011。

3、《城市桥梁工程施工与质量验收规范》CJJ 2-2008。

4、《城镇道路工程施工与质量验收规范》CJJ 1-2008。

5、我方拥有的科学技术成果、机械设备装备情况、施工技术与管理水平以及多年来在工程实践中积累的施工、科研及管理经验。

二、工程概况本工程为邓州市穰城路跨湍河大桥新建工程路基悬臂式挡墙工程。

本工程主要位于南、北引桥桥头路基左右侧、A、B、C、D匝道桥桥头路基左右侧。

墙高1.799～5.781m，墙胸坡率为1:0.00，背坡坡率为1:0.12，墙身采用C30钢筋混凝土浇筑，挡墙基底换填0.8m 厚6%石灰土，墙趾板和墙踵板下设置0.1m厚C20素混凝土垫层。

墙身沿线路方向结合墙高或地质情况每隔10m设置伸缩缝，缝宽0.02m，缝内沿墙顶、内、外三侧填塞沥青麻絮，深度不小于0.14m。

墙身每隔2m呈梅花形交错设置泄水孔，预埋Φ0.08m的PVC塑料排水管，墙后通长全高设砂砾石反滤层，厚0.3m，最低层泄水孔下部0.3m高的范围内设0.3m厚夯填黏土防渗层。

挡墙顶设置防护栏杆。

结构形式详见悬臂式挡墙横断面示意图。

挡土墙分布里程及长度如下：南引桥路基K0+040～K0+184.96段左右两侧悬臂式挡土墙：左侧长144.96m，15段；右侧长144.96m，15段。

北引桥路基K0+817.235～K1+000段左右两侧悬臂式挡土墙：左侧长182.77m，18段；右侧长182.77m，18段。
