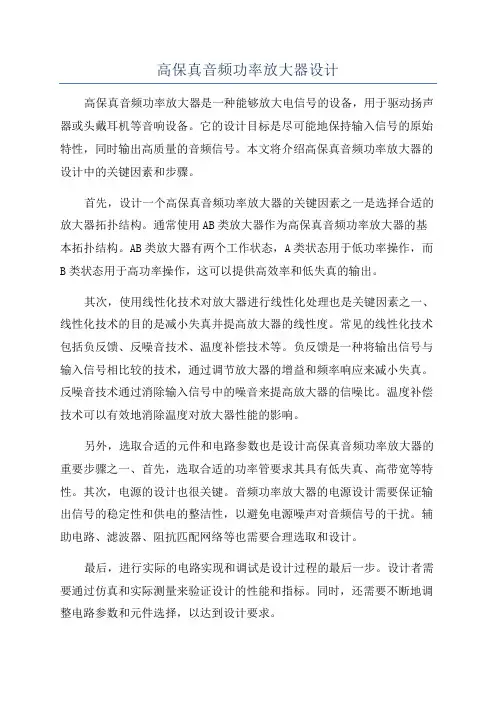

高保真音频功率放大器设计高保真音频功率放大器是一种能够放大电信号的设备，用于驱动扬声器或头戴耳机等音响设备。
它的设计目标是尽可能地保持输入信号的原始特性，同时输出高质量的音频信号。
本文将介绍高保真音频功率放大器的设计中的关键因素和步骤。
首先，设计一个高保真音频功率放大器的关键因素之一是选择合适的放大器拓扑结构。
通常使用AB类放大器作为高保真音频功率放大器的基本拓扑结构。
AB类放大器有两个工作状态，A类状态用于低功率操作，而B类状态用于高功率操作，这可以提供高效率和低失真的输出。
其次，使用线性化技术对放大器进行线性化处理也是关键因素之一、线性化技术的目的是减小失真并提高放大器的线性度。
常见的线性化技术包括负反馈、反噪音技术、温度补偿技术等。
负反馈是一种将输出信号与输入信号相比较的技术，通过调节放大器的增益和频率响应来减小失真。
反噪音技术通过消除输入信号中的噪音来提高放大器的信噪比。
温度补偿技术可以有效地消除温度对放大器性能的影响。
另外，选取合适的元件和电路参数也是设计高保真音频功率放大器的重要步骤之一、首先，选取合适的功率管要求其具有低失真、高带宽等特性。
其次，电源的设计也很关键。
音频功率放大器的电源设计需要保证输出信号的稳定性和供电的整洁性，以避免电源噪声对音频信号的干扰。
辅助电路、滤波器、阻抗匹配网络等也需要合理选取和设计。
最后，进行实际的电路实现和调试是设计过程的最后一步。
设计者需要通过仿真和实际测量来验证设计的性能和指标。
同时，还需要不断地调整电路参数和元件选择，以达到设计要求。
综上所述，设计高保真音频功率放大器需要考虑到拓扑结构的选择、线性化技术的应用、元件和电路参数的选取等关键因素。
通过合理设计和调试，可以实现高保真和低失真的音频放大效果。
民族学院科技学院信息工程系课程设计报告书题目: 高保真音频功率放大器的仿真设计与实现课程：电子线路课程设计专业：电气工程及自动化班级： K0312416学号： K031241619学生：吴松祥指导教师：庆2015年 1 月 5 日信息工程系课程设计任务书2015年 1 月 5 日信息工程学院系设计成绩评定表目录1设计要求及思路 (2)1.1 题目 (2)1.2 设计任务 (2)1.3 设计要求 (2)1.4 设计思路 (2)2仿真软件介绍 (5)2.1 仿真软件概况 (5)2.2 仿真软件优点及应用围 (5)2.3 仿真软件版本 (5)3 电路原理图 (6)3.1 工作原理论述 (8)3.2 理论分析 (8)4 仿真部分 (9)4.1 仿真曲线分析 (10)4.2 仿真曲线结论 (13)5 实物 (14)5.1 元件清单 (14)5.2 实物展示 (14)6 心得体会 (15)7 参考文献 (16)1 设计要求及思路1.1 题目：高保真音频功率放大器的仿真设计与实现1.2 设计任务：根据技术指标和已知条件，选择合适的功放电路，如：OCL、OTL、或BTL电路。
完成对高保真音频功率放大器的设计、装备与调试。
1.3设计要求：在8Ω扬声器的负载下，达到10W的输出功率,频率响应20-20KHz,效率>60%,失真小。
1.4设计思路：1.4.1 功放电路，我们决定在OCL、OTL和BTL电路中选择其一进行设计。
图表 1OTL电路图图表2OCL电路OTL(Output Transformer Less)电路：称为无输出变压器功放电路。
是一种输出级与扬声器之间采用电容耦合而无输出变压器的功放电路，它是高保真功率放大器的基本电路之一，但输出端的耦合电容对频响也有一定影响。
OTL电路的主要特点有：采用单电源供电方式，输出端直流电位为电源电压的一半；输出端与负载之间采用大容量电容耦合，扬声器一端接地；具有恒压输出特性，允许扬声器阻抗在4Ω、8Ω、16Ω之中选择，最大输出电压的振幅为电源电压的一半，即1/2 VCC，额定输出功率约为 /(8RL)。
高保真音频功率放大器设计书摘要本文介绍了采用集成功放芯片TDA2030A设计高保真音频功率放大器的原理与方法，主要是阐述如何使用集成功放TDA2030A设计并制作高保真音频功率放大电路。
阐述了音频的前置放大电路，集成芯片的结构分析以及比较选取，重点分析了TDA2030A功放电路的结构，以及其外围电路，利用两个对称正相、反相集成功放的平衡电路使得整个电路的输出功率更大，效率更高。
并且TDA2030A集成功放上升速率高、瞬态互调失真小、保护性能以较完善、电源接通时冲击噪声小、外围电路简单，使用方便。
同时在电路中加入了几个电位器实现对输出功率可调，使功放的实用性更好。
关键词：TDA2030A；高保真；失真小；输出功率大；效率高1、设计要求及技术指标1．1、设计题目：高保真音频功率放大器的设计与实现1．2、初始条件:可选元件：集成功放LA4100或LA4102；集成功放4430；集成功放TD2030；集成功放TDA2004、2009；集成功放TA7240AP（集成功放的选择应满足技术指标）。
集成运算放大器uA741、NE5532。
电容、电阻、电位器若干；或自备元器件。
直流电源±12V，或自备电源。
可用仪器：函数信号发生器，示波器，万用表，毫伏表1．3、设计要求1、选择电路方案，完成对确定方案电路的设计。
选择合适的功放电路，如：OCL、OTL或BTL电路。
计算电路元件参数与元件选择、并画出体电路原理图。
根据技术指标和已知条件，。
2、选定元器件和参数，并设计好电路原理图，阐述基本原理；3、在万能板或面包板上完成对高保真音频功率放大器的设计、装配与调试；4、实际电路性能指标测试结果，并与理论指标进行对比分析；5、撰写设计报告。
1．4、设计任务据技术指标和已知条件，选择合适的功放电路，如：OCL、OTL或BTL电路。
完成对高保真音频功率放大器的设计、装配与调试。
1．5、主要技术指标输出功率：10W/8Ω；频率响应：20~20KHz；效率：>60﹪；失真小。
毕业设计作用于高保真音响设备的音频放大器1. 引言在高保真音响设备中，音频放大器是一个至关重要的组件，它负责将信号放大，以驱动扬声器产生高质量的声音。
对于毕业设计的学生来说，设计一个适用于高保真音响设备的音频放大器是一个具有挑战性和实践意义的任务。
本文将详细介绍如何设计一个功能强大且高保真的音频放大器，并深入探讨其在高保真音响设备中的作用。
2. 音频放大器的基本原理音频放大器的基本原理是将输入的音频信号放大至足够的功率，以驱动扬声器产生声音。
其主要包括输入级、放大级和输出级。
•输入级：负责接收来自音频源的弱信号，并将其放大到适量的电压水平。
•放大级：负责对输入信号进行进一步放大，以增加功率。
•输出级：负责将放大后的信号通过输出装置（如扬声器）输出。
3. 设计要求在设计一个毕业设计作用于高保真音响设备的音频放大器时，需考虑以下几个方面的要求：3.1 高保真度高保真度是指音频放大器在放大过程中，能够尽量保持原始音频信号的准确性和纯净度。
为达到高保真度的要求，设计中需注意以下因素：•频率响应：放大器应具有平坦的频率响应特性，能够均匀地放大不同频率的信号。
•谐波失真：放大器应尽量减少谐波失真，保证音频信号的原始波形不被破坏。
•信噪比：放大器应具有较低的噪声水平，以保证音频信号的清晰度和细节表现。
3.2 功率输出能力高保真音响设备通常需要具备较大的功率输出能力，以满足各类音乐风格的要求和大场合的需求。
因此，在设计中要考虑放大器的功率输出特性，以保证其能够驱动扬声器产生足够的音量和动态范围。
3.3 低失真放大器的失真度直接影响音频信号的质量。
因此，设计中要注重降低失真，尤其是非线性失真的程度。
通过选择合适的电子元件和设计合理的电路结构，可有效降低失真水平，并提高音频信号的准确性和真实感。
4. 设计方法为实现一个功能强大且高保真的音频放大器，可以采用以下设计方法：4.1 选择合适的电子元件在设计中，选择合适的电子元件是至关重要的一步。
高保真音频放大器的设计及原理分析一、项目背景及特点电子技术飞速发展的今天，大多数功放都采用了集成电路的设计，对于电子爱好者来说，能够制作出一台分离元件搭建的高保真功放也是一项基本功。
本文介绍的功率放大器，在输入级和电压放大级采用两级非对称结构的差分电路，放大线性好、频响宽，对温漂和电源波动影响抑制力强。
二、电路原理简要分析如图1所示，为功率放大器的主放大电路图。
下面分块简介设计原理：由VT1、LED1、R4、R9及C2组成恒流源电路，用于差分电路的输入。
其中发光二极管LED1噪声小于稳压二极管，常用于功放电路，正常发光时其正负端电压差恒定在1.8V～2V 之间。
其正负端的1.9V左右电压差作用于VT1发射结回路。
那么晶体管VT1射-集电流恒定在(1.9V～0.6V)/680Ω≈1.9mA。
由VT2、VT3、RP2、R5、R6、R7和R8构成差分放大电路。
在VT2、VT3差分输入电路参数完全对称的情况下，流经VT2、VT3射-集的电流为1.9mA的一半，即0.95mA。
可变电阻RP2可以调整VT2、VT3发射极的反馈电阻阻值，使VT2、VT3的静态工作点发生正负对称变化，这样可以改变输出级中点的直流电位。
由VT7、VT8构成电压放大级电路。
R7、R8上的电压降正常情况下为2.2kΩ×0.95mA ≈2.1 V，作为电压放大级VT7、VT8差分电路的发射结偏置电压。
流经VT7、VT8集-射的电流为(2.1 V～0.6V)/R13≈4.5mA。
VT4、VT5构成VT7、VT8差分电压放大级的镜像电流源负载。
VT6接成共基状态，作为VT7的负载电阻。
VT9、R12及RP3构成推动级、输出级的偏置电路，同时起到对末级功率管温度反馈控制作用。
调节RP3可以改变VT9集-射之间的电压，进而改变推动级和输出级的静态偏置电流。
VT10、VT11构成推动级，VT10的发射极电阻R19、R20上的电压降能够作为功率输出级VT12、VT13的偏置电压，调节RP3能够引起VT10的静态偏置电流变化，进而改变VT12、VT13的静态输出电流。
课程设计任务书
学生姓名：专业班级：
指导教师：工作单位：信息工程学院
题目: 音频功率放大器的设计仿真与实现
初始条件：
可选元件：集成功放，电容、电阻、电位器若干；或自选元器件。
直流电源±12V，或自选电源。
可用仪器：示波器，万用表，毫伏表等。
要求完成的主要任务:
（1）设计任务
根据技术指标和已知条件，选择合适的功放电路，如：OCL、OTL或BTL电路。
完成对音频功率放大器的设计、装配与调试。
（2）设计要求
错误!未找到引用源。
输出功率10W/8Ω；频率响应20~20KHz；效率>60﹪；失真小。
②选择电路方案，完成对确定方案电路的设计。
③利用Proteus或Multisim仿真设计电路原理图，确定电路元件参数、掌握电路工作原理
并仿真实现系统功能。
④安装调试并按规范要求格式完成课程设计报告书。
⑤选做：利用仿真软件的PCB设计功能进行PCB设计。
时间安排：
1、第18周前半周，完成仿真设计调试；并制作实物。
2、第18周后半周，硬件调试，撰写、提交课程设计报告，进行验收和答辩。
指导教师签名：年月日
系主任（或责任教师）签名：年月日。
高保真音频功率放大器设计(总12页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--电子技术课程设计报告——高保真音频功率放大器上海大学机自学院自动化系自动化姓名:吴青耘学号:指导老师: 李智华2018年6月29日一、项目名称高传真音频功率放大器二、用途家庭、音乐中心装置中作主放大器三、主要技术指标1. 正弦波不失真输出功率Po＞5W (f=1kHz,RL=8)＜10W ( Po＞5W )2. 电源消耗功率PE3. 输入信号幅度VS=200～400mV （f=1kHz，RL=8Ω，Po＞5W )4. 输入电阻 Ri＞10k ( f=1kHz )=8，Po＞5W)5. 频率响应 BW=50Hz～10kHz ( RL四、设计步骤1．电路形式电路特点分析：较典型的OTL电路，局部反馈稳定了工作点，总体串联电压负反馈控制了放大倍数并提高输入电阻和展宽频带，退耦滤波电容及校正电容是为防止寄生振荡而设。
功率放大器通常由功率输出级、推动级（中间放大级）和输入级三部分组成。
功率输出级由互补对称电路组成。
推动级(中间放大级）一般都是共射极放大电路，具有一定的电压增益。
输入级的目的是为了增大开环增益，以便引入深度负反馈，改进电路的各项指标。
2.设计计算：设计计算工作由输出级开始，逐渐反推到推动级、输入级。
（1） 电源电压的确定输出功率 W P 50> )(228588.01V V cc =⨯⨯= （2） 输出级（功率级）的计算WP P V Vcc V ARL V I MM C ce cc CM 12.01121375.18/112/0=======功率管需推动电流：mA I I CM M b 5.2750/375.1/3===β耦合电容：uF R f C LL 200021)5~3(6≈=π,现取2200uF/25V 稳定电阻R 12：过大则损失功率过大，过小温度稳定性不良，通常取~1欧姆。
湖北民族学院科技学院信息工程系课程设计报告书题目: 高保真音频功率放大器的仿真设计与实现课程：电子线路课程设计专业：电气工程及自动化班级： K0312416学号： K031241619学生姓名：吴松祥指导教师：杨庆2015年 1 月 5 日信息工程系课程设计任务书2015年 1 月 5 日信息工程学院系设计成绩评定表目录1设计要求及思路 (2)1.1 题目 (2)1.2 设计任务 (2)1.3 设计要求 (2)1.4 设计思路 (2)2仿真软件介绍 (5)2.1 仿真软件概况 (5)2.2 仿真软件优点及应用范围 (5)2.3 仿真软件版本 (5)3 电路原理图 (6)3.1 工作原理论述 (8)3.2 理论分析 (8)4 仿真部分 (9)4.1 仿真曲线分析 (10)4.2 仿真曲线结论 (13)5 实物 (14)5.1 元件清单 (14)5.2 实物展示 (14)6 心得体会 (15)7 参考文献 (16)1 设计要求及思路1.1 题目：高保真音频功率放大器的仿真设计与实现1.2 设计任务：根据技术指标和已知条件，选择合适的功放电路，如：OCL、OTL、或BTL电路。
完成对高保真音频功率放大器的设计、装备与调试。
1.3设计要求：在8Ω扬声器的负载下，达到10W的输出功率,频率响应20-20KHz,效率>60%,失真小。
1.4设计思路：1.4.1 功放电路，我们决定在OCL、OTL和BTL电路中选择其一进行设计。
图表1OTL电路图图表2OCL电路OTL(Output Transformer Less)电路：称为无输出变压器功放电路。
是一种输出级与扬声器之间采用电容耦合而无输出变压器的功放电路，它是高保真功率放大器的基本电路之一，但输出端的耦合电容对频响也有一定影响。
OTL电路的主要特点有：采用单电源供电方式，输出端直流电位为电源电压的一半；输出端与负载之间采用大容量电容耦合，扬声器一端接地；具有恒压输出特性，允许扬声器阻抗在4Ω、8Ω、16Ω之中选择，最大输出电压的振幅为电源电压的一半，即1/2 VCC，额定输出功率约为 /(8RL)。
目录1设计要求及思路 (2)1.1 题目 (2)1.2 设计任务 (2)1.3 设计要求 (2)1.4 设计思路 (2)2仿真软件介绍 (5)2.1 仿真软件概况 (5)2.2 仿真软件优点及应用范围 (5)2.3 仿真软件版本 (5)3 电路原理图 (6)3.1 工作原理论述 (8)3.2 理论分析 (8)4 仿真部分 (9)4.1 仿真曲线分析 (10)4.2 仿真曲线结论 (13)5 实物 (14)5.1 元件清单 (14)5.2 实物展示 (14)6 心得体会 (15)7 参考文献 (16)1 设计要求及思路1.1 题目：高保真音频功率放大器的仿真设计与实现1.2 设计任务：根据技术指标和已知条件，选择合适的功放电路，如：OCL、OTL、或BTL电路。
完成对高保真音频功率放大器的设计、装备与调试。
1.3设计要求：在8Ω扬声器的负载下，达到10W的输出功率,频率响应20-20KHz,效率>60%,失真小。
1.4设计思路：1.4.1 功放电路，我们决定在OCL、OTL和BTL电路中选择其一进行设计。
图表1OTL电路图图表2OCL电路OTL(Output Transformer Less)电路：称为无输出变压器功放电路。
是一种输出级与扬声器之间采用电容耦合而无输出变压器的功放电路，它是高保真功率放大器的基本电路之一，但输出端的耦合电容对频响也有一定影响。
OTL电路的主要特点有：采用单电源供电方式，输出端直流电位为电源电压的一半；输出端与负载之间采用大容量电容耦合，扬声器一端接地；具有恒压输出特性，允许扬声器阻抗在4Ω、8Ω、16Ω之中选择，最大输出电压的振幅为电源电压的一半，即1/2 VCC，额定输出功率约为 /(8RL)。
OCL(Output Condensert Less)电路：称为无输出电容功放电路，是在OTL电路的基础上发展起来的。
OCL电路的主要特点有：采用双电源供电方式，输出端直流电位为零；由于没有输出电容，低频特性很好；扬声器一端接地，一端直接与放大器输出端连接，因此须设置保护电路；具有恒压输出特性；允许选择4Ω、8Ω或16Ω负载；最大输出电压振幅为正负电源值，额定输出功率约为 /(2RL)。
需要指出，若正负电源值取OTL电路单电源值的一半，则两种电路的额定输出功率相同，都是/(8RL)。
BTL（Balanced Transformer Less）电路：称为平衡桥式功放电路。
它由两组对称的OTL或OCL电路组成，扬声器接在两组OTL 或OCL电路输出端之间，即扬声器两端都不接地。
BTL电路的主要特点有：可采用单电源供电，两个输出端直流电位相等，无直流电流通过扬声器，与OTL、OCL电路相比，在相同电源电压、相同负载情况下，BTL电路输出电压可增大一倍，输出功率可增大四倍，这意味着在较低的电源电压时也可获得较大的输功率，但是，扬声器没有接地端，给检修工作带来不便。
经过筛选，为了得到更大的电压增益放大，以及更大的功率放大，我们决定选择BTL电路图。
1.4.2 芯片选择。
我们选取的芯片为TDA2030A芯片TDA2030A芯片：TDA 2030 是一块性能十分优良的功率放大集成电路，其主要特点是上升速率高、瞬态互调失真小，在目前流行的数十种功率放大集成电路中，规定瞬态互调失真指标的仅有包括TDA 2030 在内的几种。
我们知道，瞬态互调失真是决定放大器品质的重要因素，该集成功放的一个重要优点。
TDA2030 集成电路的另一特点是输出功率大，而保护性能以较完善。
根据掌握的资料，在各国生产的单片集成电路中，输出功率最大的不过20W，而TDA 2030的输出功率却能达18W，若使用两块电路组成BTL电路，输出功率可增至35W。
另一方面，大功率集成块由于所用电源电压高、输出电流大，在使用中稍有不慎往往致使损坏。
然而在TDA 2030集成电路中，设计了较为完善的保护电路，一旦输出电流过大或管壳过热，集成块能自动地减流或截止，使自己得到保护（当然这保护是有条件的，我们决不能因为有保护功能而不适当地进行使用）。
TDA2030 集成电路的第三个特点是外围电路简单，使用方便。
在现有的各种功率集成电路中，它的管脚属于最少的一类，总共才5端，外型如同塑封大功率管，这就给使用带来不少方便。
TDA2030 在电源电压±14V，负载电阻为4Ω时输出14瓦功率（失真度≤0．5％）；在电源电压±16V，负载电阻为4Ω时输出18瓦功率（失真度≤0．5％）。
该电路由于价廉质优，使用方便，并正在越来越广泛地应用于各种款式收录机和高保真立体声设备中。
该电路可供低频课程设计选用。
最终，我们选择的原理图为，tda2030aBTL功放电路图。
2 仿真软件介绍2.1仿真软件概况Multisim是加拿大图像交互技术公司（Interactive Image Technoligics简称IIT公司)推出的以Windows为基础的仿真工具，适用于板级的模拟/数字电路板的设计工作。
它包含了电路原理图的图形输入、电路硬件描述语言输入方式，具有丰富的仿真分析能力。
工程师们可以使用Multisim交互式地搭建电路原理图，并对电路进行仿真。
Multisim提炼了SPICE仿真的复杂内容，这样工程师无需懂得深入的SPICE技术就可以很快地进行捕获、仿真和分析新的设计，这也使其更适合电子学教育。
通过Multisim和虚拟仪器技术，PCB 设计工程师和电子学教育工作者可以完成从理论到原理图捕获与仿真再到原型设计和测试这样一个完整的综合设计流程。
2.2 仿真软件的优点及应用范围●通过直观的电路图捕捉环境, 轻松设计电路●通过交互式SPICE仿真, 迅速了解电路行为●借助高级电路分析, 理解基本设计特征●通过一个工具链, 无缝地集成电路设计和虚拟测试●通过改进、整合设计流程, 减少建模错误并缩短上市时间NI Multisim软件结合了直观的捕捉和功能强大的仿真，能够快速、轻松、高效地对电路进行设计和验证。
凭借NI Multisim，您可以立即创建具有完整组件库的电路图，并利用工业标准SPICE模拟器模仿电路行为。
借助专业的高级SPICE分析和虚拟仪器，您能在设计流程中提早对电路设计进行的迅速验证，从而缩短建模循环。
与NI LabVIEW和SignalExpress软件的集成，完善了具有强大技术的设计流程，从而能够比较具有模拟数据的实现建模测量。
2.3 仿真软件版本multisim 103 电路原理图图13.1 工作原理论述工作原理:用两块TDA2030 组成如图1所示的BTL功放电路，TDA 2030（1）为同相放大器，输入信号Vin通过交流耦合电容C1馈入同相输入端①脚，交流闭环增益为KVC①＝1＋R3 / R2≈R3 / R2≈30dB。
R3 同时又使电路构成直流全闭环组态，确保电路直流工作点稳定。
TAD 2030（2）为反相放大器，它的输入信号是由TDA 2030（1）输出端的U01 经R5、R7分压器衰减后取得的，并经电容C6 后馈给反相输入端②脚，它的交流闭环增益KVC②＝R9 / R7//R5≈R9/R7≈30dB。
由R9＝R5，所以TDA 2030（1）与TDA 2030（2）的两个输出信号U01 和U02 应该是幅度相等相位相反的，即： U01≈Uin·R3 / R2U02≈－U01·R9 / R5∵ R9＝R5∴ U02 ＝－U01因此在扬声器上得到的交流电压应为：⎢UY ＝ U01 -（ -U02）＝ 2U01 ＝ 2U02扬声器得到的功率 PY 按下式计算：PY ＝＝＝４=4pmono3.2 理论分析R11为变阻器，用来控制扬声器上的端电压。
C1起到隔直传交的作用。
C3，C3和C2，C6分别是用来作为退耦电容。
C8,R8和C9,R9是作为消除喇叭网络和TDA网络之间的影响的。
R3,R4,C4和R5,R6,C5是分别为TDA2030A（1）（2）的反馈网络。
R1，R2是起到对称作用。
4 仿真部分上图为接入交流电源后的测试图形，偏置电源用±12伏。
4.1仿真曲线分析第一次：输入电压时1V的交流电，1KHZ。
失真严重。
分析为输入电压太大。
于是继续调节，不断减小电压值，当输入电压为0.3V，1KHZ时：输出曲线不再失真，而功率值也达到了要求的10W值。
于是确实输入电压。
从图中也可以看出，输入波形相对于输出其峰值微不可见，可见放大倍数之大。
下面是输入20HZ交流电时的波形图：下面是输入20KHZ交流电时的波形图：4.2 仿真分析结论从仿真可以看出，该电路图的设计是成功的，达到了设计要求，输入交流电压为0.3伏时，可以是功率最大达到24W。
5 实物我们采用的是拉锡走线的焊接方式。
5.1 元件清单：该电路的元件清单为：极性电容：2.2UF X122UF X2100UF X2无极性电容：0.1UF X20.22UF X2电阻：1Ω X2680ΩX222KΩX5可变电阻：50KΩX1扬声器：8ΩX15.2 实物展示：6 心得体会7 参考文献参考文献[1] 胡宴如．模拟电子技术[M]．高等教育出版社，2000，8.[2] 胡宴如．高频电子线路[M]．高等教育出版社，1998，5.[3] 关键．电子CAD技术[M]．桂林：电子工业出版社，2004.[4] 汪建宇．电类专业英语[M]．北京：机械工业出版社，2005.[5] 杨志亮．Protel 99 SE原理图设计[M]．西安：工业大学出版社，2002.[6] [美]divid Comer，Douald Comer．电子电路线路[M]．西安：电子科技大学出版社，2004.[7] 方建中．高频电子实验[M].浙江大学出版社，2001，1 .[8] 张庆双．电子元件的选用与检测[M].机械工业出版社，2002，8.。
