计算机辅助设计第2阶段练习题

《计算机辅助设计》课程习题集一、单选题1.在AutoCAD中，将整个视图在视区内最大限度地加以显示，应该使用的命令是（）。

A．Zoom All B．Zoom Extents C．Zoom Window D．Zoom Center2.在AutoCAD中，打开正交模式（ORTHO）后用鼠标（）。

A．可以画任意方向的直线B．只能画水平线C．只能画垂直线D．只能画水平线和垂直线3.在AutoCAD中，下列设备中不属于输出设备的是（）。

A．显示器B．打印机C．绘图仪D．数字化仪4.在AutoCAD的Trim命令执行过程中，欲恢复刚刚误操作剪切的边，正确的操作是（）。

A．键入字符"U" B．直接回车C．键入字符"R" D．键入字符"P"5.在AutoCAD中，标注某一尺寸后，尺寸线、尺寸文本和延伸线（）。

A．都不能改变 B．都可以改变C．只有尺寸文本和尺寸线可以改变D．只有延伸线和尺寸文本可以改变6.在AutoCAD中，角度型尺寸（dimangular）标注命令进行尺寸标注时，（）。

A．只能标注圆弧角度和两直线角度B．只能标注两直线角度和整圆的部分角度C．只能在整圆上标出部分角度和圆弧角度D．既能在整圆上标出部分角度，也可以标注圆弧和两直线角度7.在AutoCAD中，如何根据坐标系图标来判断用户当前所处的坐标系（）。

A．UCS能随图形旋转，而WCS则不能B．UCS图标有U，WCS图标有WC．只有WCS图标有W D．WCS能随图形旋转，而UCS则不能8.在AutoCAD中使用rotate命令对图形进行旋转操作时，旋转基点（）。

A．只能是（0，0）B．要进行旋转操作的图形上的一个端点、中点或交点C．只能是某个圆的圆心点D．可以是任意的一个点9.在用鼠标点击图形构建AutoCAD图形选择集时，下列说法正确的是（）。

A．一次选中一个图形实体B．在交点处点击可选中多个实体C．无法选中实体D．选出最后画的实体10.在AutoCAD中，以下哪种方式不能打开正交方式（）。

第 1 页 共 4 页T ） ） 也可首先选图形，再点命令。

（ T ）8． 使用外部块命令时，当外部块图形改变时，引用部会也会随之改变。

（ F ） 9． 创建图案填充时，当选区取比例1，表明构成图案填充的直线间距为1。

（ F ） 10． CAD 设计与常规设计方法相比，有利于产品的标准化、分列化、通用化。

（ T ） 11． 机械制图中，GB/T 为推荐性国家标准的代号，一般可简称为“国标”（ F ） 12． 国家标准中。

A4图纸的幅面尺寸为210X297，A3的图纸的幅面尺寸为297X420 （T ） 13． 在标准制图中，每张图纸都应该画出标题栏，标题栏的位置应位于图样的右下角（ T ）14． 在机械制图中，2：1的比例成为放大的比例，如实物的尺寸为10，那么图中图形应画5（ F ）15． 在机械制图中，投影采用的是正投影法，即投射线与投影面相垂直的平行投影法。

（ T ）16． 平面四边形与投影面倾斜时，其投影变小，投影的形状有可能会变成三角形（ F ）17． 在三面投影体系中，主视图，俯视图，左视图之间保持长对正，高平齐，宽相等的原则（ T ）18． 一个平面图形在三面投影体系中的投影有可能是一个点、一条直线或一个平面（ F ）19． 任何复杂的物体，仔细分析起来，都可看成是由若干个基本几何体组合而成的（ T ）20． 为了将尺寸标注的完整，在组合体的视图上，一般需要标注定形尺寸、定位尺寸、总体尺寸等尺寸。

（ T ）21． 为了使图形清晰，应尽量将尺寸注在视图的外面，以免尺寸线、数字和轮廓线相交。

（对） 22． 在制图中画出的粗实线，虚线是在实物上面真正存在的轮廓线（对） 23． 波浪线在制图中一般应用在断裂处的边界线，视图和剖视的分解线（对）24． 将机件的某一部分向基本投影面投射所得到的视图，称为局部视图，所以局部视图一定会使某个基本视图的一部分。

（对）25． 将机件向不平行于任何基本投射面的平面投射所得到的视图，称为斜视图。

五、简答题1.简述AutoCAD复制（Copy）命令的使用方法。

单击“菜单浏览器”，在弹出的菜单中选择“修改”-“复制”命令，或在“功能区”选项板中选择“常用”选项卡，在修改面板中单击“复制”按钮，可以对已有的对象复制出副本，并放置到指定位置。

执行该命令是，需要选择要复制的对象，如果只需创建一个副本，直接指定位移的基点和位移矢量，如果需要创建多个副本，而复制模式为单个时，输入M，设置复制模式为多个，然后通过连续指定位移的第二点来创建该对象的其他副本。

2.简述AutoCAD几种创建点的命令及其使用方法。

3.简述AutoCAD中如何快速选择对象。

在AutoCAD 2010中，当用户需要选择具有某些共同特性的对象时，可利用【快速选择】对话框，在其中根据对象的图层、线型、颜色、图案填充等特性和类型，创建选择集。

选择【工具】|【快速选择】命令，可打开【快速选择】对话框。

注意：只有在选择了【如何应用】选项组中的【包括在新选择集中】单选按钮，并且【附加到当前选择集，复选框未被选中时，【选择对象】按钮才可用。

4.简述AutoCAD中如何查看、修改和复制对象的特性。

使用COPY命令复制对象，“修改”工具栏—“复制”或者在菜单栏里的“修改”选项卡中选择“复制”，或者选择对象单击鼠标右键在快捷菜单重选择“复制选择”单击“菜单浏览器”，在弹出的菜单中选择“工具”-“查询”菜单中的子命令，或者在“功能区”选项板中“选择”工具选项卡，使用“查询”面板中的按钮来查询图形对象信息5.简述AutoCAD内部块和外部块的区别。

命令行：BLOCK(快捷键B)工具栏：利用BLOCK将已绘制出的图形对象定义成块。

执行BLOCK命令后，会弹出块定义对话框，可以利用此对话框完成块的定义。

外部参照块（把块保存成单独的文件，可以在不同的图形文件调用,不能定义块属性）命令行:wblock(快捷键W)从当前图形中创建选定的对象,以创建用作块的单独图形文件。

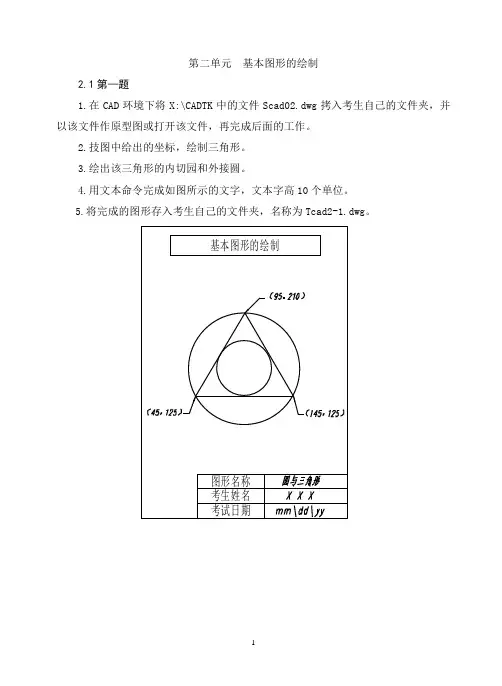

第二单元基本图形的绘制2.1第—题1.在CAD环境下将X:\CADTK中的文件Scad02.dwg拷入考生自己的文件夹，并以该文件作原型图或打开该文件，再完成后面的工作。

2.技图中给出的坐标，绘制三角形。

3.绘出该三角形的内切园和外接圆。

4.用文本命令完成如图所示的文字，文本字高10个单位。

5.将完成的图形存入考生自己的文件夹，名称为Tcad2-1.dwg。

2.2第二题1.在CAD环境下将X:\CADTK中的文件Scad02.dwg拷入考生自己的文件夹，并以该文件作原型图或打开该文件，再完成后面的工作。

2.按图中给出的圆心点的坐标和半径，分别绘制出两个圆。

3.绘出该两圆的两条外公切线。

4.用文本命令完成如图所示的文字，文本字高10个单位。

5.将完成的图形存入考生自己的文件夹，名称为Tcad2—2.dwg。

1.在CAD环境下将X:\CADTK中的文件Scad02.dwg拷入考生自己的文件夹，并以该文件作原型图或打开该文件，再完成后面的工作。

2.如图所示，直线BC分别是AB弧和CD弧的切线， AB弧的中心角为180°，BC长为50个单位。

3.按图中给出的A、B、D三点的坐标作出下图。

4.用文本命令完成如图所示的文字，文本字高9个单位。

5.将完成的图形存入考生自己的文件夹，名称为Tcad2－3.dw9。

1.在CAD环境下将X:\CADTK中的文件Scad02.dwg拷入考生自己的文件夹，并以该文件作原型图或打开该文件，再完成后面的工作。

2.以0(130，145)点为圆心作一半径为50的园，过点A(30,145)分别作出切线AB和AC。

3.作一圆分别相切于AB和AC，且半径为20。

4.用文本命令完成如图所示的文字，文本字高为8个单位。

5.将完成的图形存入考生自己的文件夹，名称为Tcad2-4.dwg。

1.在CAD环境下将X:\CADTK中的文件Scad02.dwg拷入考生自己的文件夹，并以该文件作原型图或打开该文件，再完成后面的工作。

计算机辅助设计复习题（共5则）第一篇：计算机辅助设计复习题计算机辅助设计复习题1）什么是CAD。

2）CAD/CAM的基本功能。

3）CAD技术的发展。

4）CAD/CAM新的发展方向。

5）机械CAD/CAM系统的组成、分类。

6）CAD/CAM系统中的典型硬件（输入、输出设备）。

7）CAD/CAM软件系统。

8）什么是“工程数据的程序化”－数值程序化、数表程序化（数组和线性插值）、。

9）数据结构的基本概念与术语。

10）什么是数据结构（逻辑结构、物理结构）。

11）顺序存储和链表（结构、操作、特点）。

12）13）14）15）16）17）18）19）20）21）22）23）24）25）26）27）28）29）30）31）32）33）34）35）36）37）38）39）40）线性表、栈、队列结构、操作和特点。

什么是树、二叉树结构。

二叉树的五种基本形态。

二叉树的物理结构。

二叉树的遍历（掌握遍历过程）。

图与网的基本概念。

文件的概念、什么是顺序文件、索引文件。

文件的操作（查找、排序）。

数据库的特点、数据库管理系统的功能、数据模型（关系模型）。

二维图形变换的基本变换矩阵、种类、组合变换（计算）。

什么是齐次坐标，为什么用齐次坐标，齐次坐标与非齐次坐标的关系。

二维、三维变换矩阵的基本构成。

三维图形变换的基本变换矩阵。

工程图的生成（正平行投影变换）（计算）。

为何进行图形的消隐。

消隐算法中的基本测试方法。

何为二维图形裁剪。

直线相对窗口有几种情况。

窗口与视区的关系和转换（计算）。

什么是CAD中的建模技术（CAD/CAM系统的核心技术）。

线框建模、表面建模、实体建模的原理及特点。

实体模型的表示方法。

特征建模的特点。

有限元的概念（基本思想）。

计算机辅助有限元分析中的前置处理和后置处理。

计算机仿真技术基本概念。

理解CAPP 的作用和意义。

CAPP分为哪些类型，以及基本原理。

零件编码（成组技术）在CAPP中的作用和具体应用。

第二篇：计算机辅助设计现状第一章：计算机辅助设计(CAD-Computer Aided Design)计算机辅助设计是指利用计算机及其图形设备帮助设计人员进行设计工作。

计算机辅助设计(CAD)考试题库1、在绘制二维图形时，要绘制多段线，可以选择( B )命令。

A.“绘图”|“3D多段线”B.“绘图”|“多段线”C.“绘图”|“多线”D.“绘图”|“样条曲线”2、复制的快捷键是( A )A.COB.OC.XD.EX3、【旋转】命令用于将对象绕( B )旋转。

A.原点B.任意指定点C.随机点D.屏幕中心4、执行( C )命令对闭合图形无效。

A.打断B.复制C.拉长D.删除5、测量一条斜线的长度，标注法是（ B ）A.线性标注B.对齐标注C.连续标注D.基线标注6、命令可以方便地查询指定两点之间的直线距离以及该直线与X轴的夹角( B )。

A.点坐标B.距离C.面积D.面域7、CAD软件中我们一般都用( C )单位来做图以达到最佳的效果A.米B.厘米C.毫米D.分米8、在AutoCAD2004中，要将左右两个视口改为左上、左下、右三个视口可选择( D )命令。

A.“视图”|“视口”|“一个视口”B.“视图”|“视口”|“三个视口”C.“视图”|“视口”|“合并”D.“视图”|“视口”|“两个视口”9、标准渲染预设中，哪个渲染质量是最好的( D )A.草图质量B.中等质量C.高级质量D.演示质量10、下列不属于基本标注类型的标注是( B )。

A.对齐标注B.基线标注C.快速标注D.线性标注11.CAD的英文缩写是（ B ）。

A.计算机辅助制造B.计算机辅助设计C.电子设计自动化D.电子线路设计12、下面哪个命令用于把单个或多个对象从它们的当前位置移至新位置，且不改变对象的尺寸（ C ）A.ARRAYB.COPYC.MOVED.ROTATE13、通过局部预览可以看到( A )A.图纸尺寸B.打印的图形的一部分C.与图纸尺寸相关的打印图形D.以上都不是14、AutoCAD软件不能用来进行( A )。

A.图像处理B.服装设计C.电路设计D.零件设计15、在绘制直线时，可以使用以下快捷输入方式( B )A.cB.LC.panD.E。

计算机辅助设II' （MAX）课程考试试卷A一、单选题（每题3分，共60分）1、在3DSMAX中，工作的第一步就是要创建（）。

A、类B、面板C、对象D、事件2、3DSMAX的工作界面的主要特点是在界而上以（）的形式表示各个常用功能。

A、图形B、按钮C、图形按钮D、以上说法都不确切3、在3DSMAX中，（）是用来切换齐个模块的区域。

A、视图B、工具栏C、命令而板D、标题栏4、（）是对视图进行显示操作的按钮区域。

A、视图B、工具栏C、命令面板D、视图导航5、（）是用于在数量非常多的对象类型场景中选取需要的对象类型，排除不必要的麻烦。

A、选择过滤器B、选取范围控制C、选取操作D、移动对象6、用来将一个物体附着在另外一个对象之上的控件是。

（）A、Boolean （布尔B^ Conform （包裹）C、connect （链接）D^ scatter （离散）7、NURBS曲线造型包括（）种线条类型。

A、1B、2C、3D、48、Splines样条线共有（）种类型。

A、9B、10C、11D、129、设苣倒角应使用。

（）A、extrudeB、latheC、bevelD、bevel profile10、设巻油罐切而数应使用。

（）A、Blend Overall C、Centers D、Sides11、面片的类型有。

（）A、圆形和椭圆形B、圆形和四边形C、三角形和四边形D、圆形、随圆形、三角形和四边形12、在以下快捷键，选出不正确的（）A、移动工具WB、材质编辑器MC、相机视图CD、角度捕捉13、使用修改器可以使物体表而变得光滑。

（）A^ Face Extrude B、Surface Properties C、Mesh Smooth D、Edit Mesh14、编辑修改器产生的结果与（）相关。

A、对象在场景中的位置B、对象在场景中的方向C、对象的使用顺序D、对象在场景中是否移动15、下而关于编辑修改器的说法正确的是（）A、编辑修改器只可以作用于整个对象B、编借修改器只可以作用于对象的某个部分C、编借修改器可以作用于整个对象，也可以作用于对象的某个部分D、以上答案都不正确16、噪波的作用是（）A、对尖锐不规则的表而进行平滑处理B、用来修改此物体集合C、用于减少物体的泄点数和面数D、使物体变得起伏而不规则17、当发现自己精心设计的对象在放入场景后，发现造型失真或物体间的边界格格不入，英原因可能是（）A、三维造型错误B、忽视了灯光环境与摄像机C、材质不是很好D、以上管理都不正确18、能够显示当前材质球的材质层次结构的是（）A、依据材质选择B、材质编辑器选项C、材质/贴图导航器D、制作预示动画19、单独指左要渲染的帧数应使用（）A、SingleB、Active TimeC、RangeD、Frames20、下面说法中正确的是（）A、不管使用何种规格输岀，该宽度和髙度的尺寸单位为像素B、不管使用何种规格输岀，该宽度和髙度的尺寸单位为亳米C、尺寸越大，渲染时间越长，图像质疑越低D、尺寸越大，渲染时间越短，图像质量越低二、判断题（每题1分，共10分）1、粒子系统中创建的场景可以不使用动画记录按钮而被宜接记录和播放。

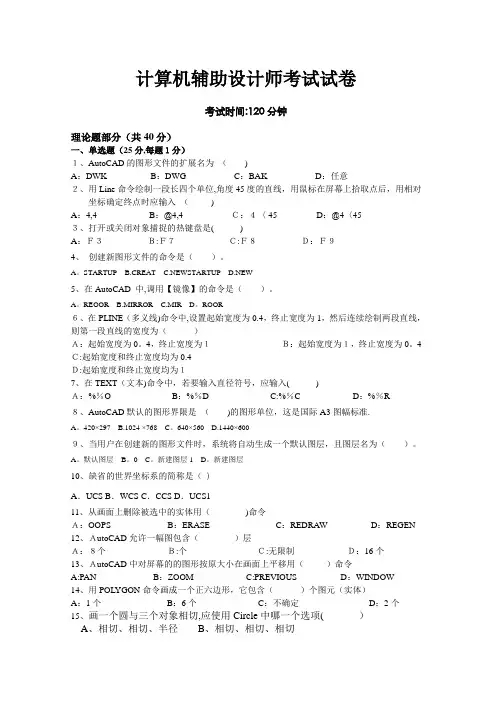

计算机辅助设计师考试试卷考试时间:120分钟理论题部分（共40分）一、单选题（25分,每题１分）１、AutoCAD的图形文件的扩展名为（)A：DWK B：DWG C：BAK D：任意２、用Line命令绘制一段长四个单位,角度45度的直线，用鼠标在屏幕上拾取点后，用相对坐标确定终点时应输入（)A：4,4 B：@4,4Ｃ：４〈 45 D：@4〈45３、打开或关闭对象捕捉的热键盘是()A：Ｆ３Ｂ:Ｆ７Ｃ:Ｆ８Ｄ：Ｆ９4、创建新图形文件的命令是（）。

A。

STARTUP B.CREAT C.NEWSTARTUP D.NEW5、在AutoCAD 中,调用【镜像】的命令是（）。

A。

REOOR B.MIRROR C.MIR D。

ROOR６、在PLINE（多义线)命令中,设置起始宽度为0.4，终止宽度为1，然后连续绘制两段直线，则第一段直线的宽度为（）Ａ：起始宽度为0。

4，终止宽度为１Ｂ：起始宽度为１，终止宽度为0。

4Ｃ:起始宽度和终止宽度均为0.4Ｄ:起始宽度和终止宽度均为１7、在TEXT（文本)命令中，若要输入直径符号，应输入()Ａ：%％O B：%％D C:%％C D：%％R８、AutoCAD默认的图形界限是（)的图形单位，这是国际A3图幅标准.A。

420×297 B.1024 ×768 C。

640×560 D.1440×600９、当用户在创建新的图形文件时，系统将自动生成一个默认图层，且图层名为（）。

A。

默认图层B。

0 C。

新建图层1 D。

新建图层10、缺省的世界坐标系的简称是（ )A．UCS B．WCS C．CCS D．UCS111、从画面上删除被选中的实体用（)命令Ａ：OOPS B：ERASE C：REDRAW D：REGEN 12、ＡutoCAD允许一幅图包含（）层Ａ：８个Ｂ:个Ｃ:无限制Ｄ：16个13、ＡutoCAD中对屏幕的的图形按原大小在画面上平移用（）命令A:PAN B：ZOOM C:PREVIOUS D：WINDOW14、用POL YGON命令画成一个正六边形，它包含（）个图元（实体）A：1个B：6个C：不确定D：2个15、画一个圆与三个对象相切,应使用Circle中哪一个选项( ）A、相切、相切、半径B、相切、相切、相切C、3点D、圆心、直径16、所谓内接多边形是（）A、多边形在圆内，多边形每边的中点在圆上B、多边形在圆外，多边形的顶点在圆上C、多边形在圆内，多边形的顶点在圆上D、多边形在圆外,多边形每边的中点在圆上17、在文字输入中,表示特殊字符“度”的代码是（）A、％%oB、％%dC、%%pD、％%c18、外部定义块的命令是( ）A ：LB ：Wblock C：Base D：Units19、ＡutoCAD中，有一些系统确定的别名：如“L”代表命令“LINE”，那么层的命令的别名为：（)A：L B：LA C: LAY D:PL20、在ＡutoCAD使用ZOOM命令中时，以下选项尽可能大的显示图中所有实体（）A :ALLB ：Window C: Extents D：Previous21、ＡutoCAD系统中，把直线、圆弧的端点剪切到指定边界用（）命令A ：MOVE B：CHANGE C:EXTEND D：TRIM22、不影响图形显示的图层操作是（）A、锁定图层B、冻结图层C、打开图层D、关闭图层23、在下列命令中，不具有复制功能的命令是( )A、偏移命令B、镜像命令C、阵列命令D、旋转命令24、画多边形时不可用的是( )A：边数? ,中心点, I？, 半径？（角角距）B:边数？,中心点, Ｃ？, 半径？（边角距）C：边数? , e？，p1，p2（两点给边长）D：中心点,边数？半径25、用LINE命令画出一个矩形，该矩形中有( ）图元实体。

《计算机辅助设计及3D打印实训》实操试题A一、已知条件自行车前灯组件用途和使用方法说明：主要用于自行车夜间骑行。

车灯通过4基座安装位与固定基座连接后固定在自行车的前车把上。

按下1开关，2 灯珠发出光束，照亮前进的道路。

如果2灯珠亮度不够时，及时打开5电池仓盖，更换电池。

图1是自行车前灯组件照片。

图1中：1-开关、2-灯珠、3-螺丝孔、4-基座安装位、5-电池仓盖注意：操作者在使用该产品作为三维扫描工件进行建模过程时，请按文明生产要求操作，不得对产品有任何伤害。

二、第一阶段任务（20 分）任务一：产品三维数据采集（20 分）使用提供的三维扫描装置和工件，高精度完成给定自行车前灯外观的三维扫描，且对获得的点云进行相应取舍，剔除噪点和冗余点。

提交：经过取舍后点云电子文档“ASC”及“STL”格式文件，文件均命名为“saomiao”。

分值指标分配如下：指标类型分值指标类型分值车灯上盖自由曲面部分10车灯底盖自由曲面部分 6 细节特征及圆角 2 细节特征及圆角 2 合计20分评分标准：将学生提交的扫描数据与标准三维模型各面数据进行比对，组成面的点基本齐全（以点足以建立曲面为标准），并且平均误差小于 0.05mm 为得分。

平均误差大于 0.10mm 为不得分，中间状态酌情给分。

注意：标志点处不作评分，未扫描到的部分不能进行补缺，不能利用逆向得到的数据反出点云数据，否则零分。

三、第二阶段任务（80分）任务二：三维逆向建模（25 分）根据“任务一”得到的扫描数据进车灯的外观逆向建模。

1、自行车前灯的开关与上盖、电池仓盖与底盖视为一个整体，上盖表面凸起装饰、底盖扬声器出声孔、螺钉孔均可简化不做（即做光顺）。

其余不作要求的，严格按照产品的实际情况完成。

2、禁止一键拟合，否则该项任务分以零分处理。

提交：逆向建模源文件和“STP”格式文件，文件命名为“jianmo”分值指标分配如下：评分标准：将选手创建的各曲面与标准三维模型各面数据进行比对，平均误差小于 0.1mm，并且面的建模质量好、面与面之间拟合度高为得分。
