玻璃的液体钢化和微粒钢化

2、钢化玻璃的生产方法 水平风钢化 风 钢 化 物理钢化 液体钢化 钢化方法 垂直吊挂风钢化 低温化学钢化法 高温化学钢化法
固体微粒钢化 化学钢化（离子交换钢化）
我们通常所说钢化玻璃一般是对物理钢化玻璃的简称。
3
、钢化玻璃的种类及性能
1、机械强度高
抗弯强度是普通玻璃的3~5倍
• 全钢化玻璃
抗冲击强度是普通玻璃5~10倍
谢谢大家！
五、物理钢化玻璃应力斑产生的机理
1、定义： 玻璃钢化过程中由于加热和冷却过程不均匀，在玻璃板面上产生了不同 的应力分布，在偏振光照射下因为应力分布不均匀而产生光程差，出现应力 斑这种特有的光波干涉现象 2、标准要求：肉眼观察不明显 3、风冷物理钢化玻璃产生的机理
六、应力偏低
1、定义：玻璃通过高温和淬冷，其内部外部分子结构发生了巨大变化，因此 形成表层具有均匀强大的压应力，内部具有均匀强大的张应力，使玻璃的机 械强度成倍的增加，这种应力即为钢化玻璃的应力。我们通常所测量的是钢 化玻璃的表面压应力值，单位：MPa 2、检测方法： 钢化玻璃锡面朝上水平放置，在被测量点滴折射率油，用表面应力仪测 量该点应力值。表面应力测量点的确定如左图所示，在距长边100mm的距 离上，引平行于长边的两条平行线，与对角线相交于4点，另一点为两条对 角线的交点，共5点为表面应力值的测量点； 对于产品的短边长度不足300mm的，在距短边100mm的距离上，引平 行于短边的两条平行线，与中心线相交于2点，另一点为玻璃产品的几何中 心点。共3点作为测量点
图2. NiS 结石扫描电镜 照片 粗糙的表面是硫化镍结 石的一个主要特征。
1、钢化玻璃自爆机理
•
钢化玻璃内部的硫化镍膨胀是导致钢化玻璃自爆的主要 原因。玻璃经钢化处理后，表面层形成压应力。内部板芯层 呈张应力，压应力和张应力共同构成一个平衡体。钢化玻璃 中硫化镍晶体发生相变时，其体积膨胀，处于玻璃板芯张应 力层的硫化镍膨胀使钢化玻璃内部产生更大的张应力，当张 应力超过玻璃自身所能承受的极限时，就会导致钢化玻璃自 爆。

钢化玻璃中物理钢化制作原理
钢化玻璃中物理钢化制作原理
一、物理钢化原理
物理钢化原理是将玻璃中的熔融金属熔接特性利用于夹层非常薄的钢化特殊处理，另外，将钢化层与玻璃，粘接剂（如PVB）相结合，来形成一次性的牢固焊接。

物理钢化是玻璃钢化的最常用方法，这种方法可以实现厚度更薄，更坚固的钢化效果，从而提高玻璃钢化的性能。

二、制作原理
物理钢化玻璃的制作原理主要包括以下步骤：
1.清洗玻璃表面：将玻璃表面的污垢和氧化物等物质清洗干净，以保证产品表面的整洁。

2.涂刷特殊处理：在玻璃表面涂刷特殊处理的液体，该液体可以使玻璃表面形成一层薄膜，以协助物理钢化的焊接。

3.安装钢化特殊处理：将钢化特殊处理放置在玻璃表面，使钢化特殊处理与玻璃的接触面积最大，以便实现强度更高的效果。

4.熔化钢化特殊处理：将钢化特殊处理受热，使其熔融，并与玻璃表面进行焊接。

5.冷却：当熔融特殊处理及其与玻璃表面的焊接完全完成后，将玻璃冷却，以形成在玻璃表面的一层钢化膜。

三、总结
物理钢化是一种在玻璃表面实现钢化效果的有效方法，该方法
可以实现厚度更薄，更坚固的钢化效果，从而提高玻璃钢化的性能，其制作原理主要包括清洗表面、涂刷特殊处理、安装钢化特殊处理、熔化钢化特殊处理和冷却等步骤。

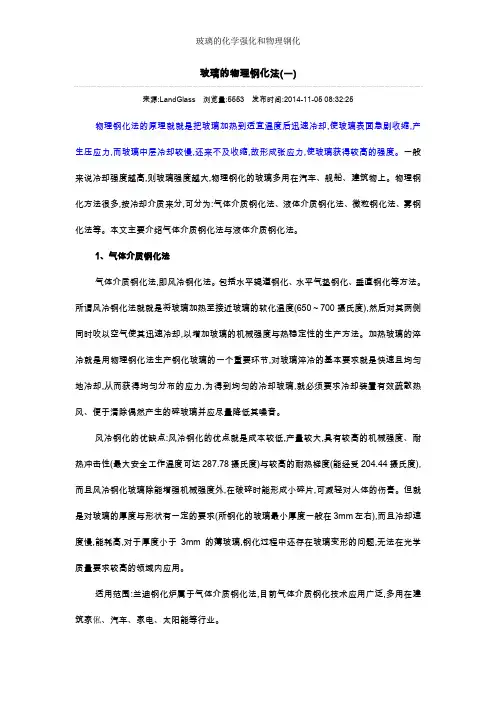

玻璃的物理钢化法(一)来源:LandGlass浏览量:5553发布时间:2014-11-05 08:32:25物理钢化法的原理就就是把玻璃加热到适宜温度后迅速冷却,使玻璃表面急剧收缩,产生压应力,而玻璃中层冷却较慢,还来不及收缩,故形成张应力,使玻璃获得较高的强度。

一般来说冷却强度越高,则玻璃强度越大,物理钢化的玻璃多用在汽车、舰船、建筑物上。

物理钢化方法很多,按冷却介质来分,可分为:气体介质钢化法、液体介质钢化法、微粒钢化法、雾钢化法等。

本文主要介绍气体介质钢化法与液体介质钢化法。

1、气体介质钢化法气体介质钢化法,即风冷钢化法。

包括水平辊道钢化、水平气垫钢化、垂直钢化等方法。

所谓风冷钢化法就就是将玻璃加热至接近玻璃的软化温度(650～700摄氏度),然后对其两侧同时吹以空气使其迅速冷却,以增加玻璃的机械强度与热稳定性的生产方法。

加热玻璃的淬冷就是用物理钢化法生产钢化玻璃的一个重要环节,对玻璃淬冷的基本要求就是快速且均匀地冷却,从而获得均匀分布的应力,为得到均匀的冷却玻璃,就必须要求冷却装置有效疏散热风、便于清除偶然产生的碎玻璃并应尽量降低其噪音。

风冷钢化的优缺点:风冷钢化的优点就是成本较低,产量较大,具有较高的机械强度、耐热冲击性(最大安全工作温度可达287.78摄氏度)与较高的耐热梯度(能经受204.44摄氏度),而且风冷钢化玻璃除能增强机械强度外,在破碎时能形成小碎片,可减轻对人体的伤害。

但就是对玻璃的厚度与形状有一定的要求(所钢化的玻璃最小厚度一般在3mm左右),而且冷却速度慢,能耗高,对于厚度小于3mm的薄玻璃,钢化过程中还存在玻璃变形的问题,无法在光学质量要求较高的领域内应用。

适用范围:兰迪钢化炉属于气体介质钢化法,目前气体介质钢化技术应用广泛,多用在建筑家俬、汽车、家电、太阳能等行业。

2、液体介质钢化法液体介质钢化法,即液冷法。

所谓液冷法就就是将玻璃加热到接近软化点后,放人盛满液体的急冷槽内进行钢化。

用心专注服务专业玻璃镜片的多种钢化方法及优缺点1、化学钢化法通过化学方法改变玻璃表面组分，增加表面层压应力，以增加玻璃的机械强度和热稳定性的钢化方法称为化学钢化法。

由于它是通过离子交换使玻璃增强，所以又称为离子交换增强法。

根据交换离子的类型和离子交换的温度又可分为低于转变点度的离子交换法(简称低温法)和高于转变点温度的离子交换法(简称高温法)。

化学增强法的原理是：根据离子扩散的机理来改变玻璃的表面组成，在一定的温度下把玻璃浸入到高温熔盐中，玻璃中的碱金属离子与熔盐中的碱金属离子因扩散而发生相互交换，产生“挤塞”现象，使玻璃表面产生压缩应力，从而提高玻璃的强度。

根据玻璃的网络结构学说，玻璃态的物质由无序的三维空间网络所构成，此网络是由含氧的离子多面体构成的，其中心被sAl或P离子所占据。

这些离子同氧离子一起构成网络，网络中填充碱金属离子(；nNa，K)和碱土金属离子。

其中碱金属离子较活泼，很易从玻璃内部析出，化学钢化法就是基于离子自然扩散和相互扩散，以改变玻璃表面层的成分，从而形成表面压应力层的。

但离子交换法所产生的表面压应力层比较薄，对表面微缺陷十分敏感，很小的表面划伤，就足以使玻璃强度降低。

优缺点：化学增强玻璃强度与物理增强玻璃接近，热稳定性好，处理温度低，产品不易变形，且其产品不受厚度和几何形状的限制，使用设备简单，产品容易实现。

但与物理钢化玻璃相比，化学钢化玻璃生产周期长(交换时间长达数十小时)，效率低而生产成本高(熔盐不能循环利用，且纯度要求高)，碎片与普通玻璃相仿，安全性差，且其性能不稳定(化学稳定性不好)，机械强度和抗冲击强度等物理性能易于消退(也称松驰)，强度随时问衰减很快。

适用范围：化学钢化玻璃广泛应用于不同厚度的平板玻璃，薄壁玻璃和瓶罐异形玻璃产品，还可用于防火玻璃。

2、物理钢化法物理钢化的原理就是把玻璃加热到适宜温度后迅速冷却，使玻璃表面急剧收缩，产生压应力，而玻璃中层冷却较慢，还来不及收缩，故形成张应力，使玻璃获得较高的强度。
