《数字电视技术》复习题选编(2010.01.12)一、填空题1・人眼对高频信息的敏感件要低于对低频信息。

而且，虽然它可以检测出静态图像屮细节和彩色部分的分辨率, 但对于快速移动的图像，却无法做到这一点。

人眼对亮度的感受特性是一对数性的,而非线性的。

当图像的刷新速 率低于5()〜60次/s 时,人眼会感受到一种亮光“闪烁”的效应。

在光线较暗的情况下，该频率值降低到24Hz 。

2. ITU-R 在BT.656里实施BT.601所必需的物理接口和数据流，描述符合525行或625行系统的4:2:2YCbCr 编码 格式的数字电视设备的互连方法和接口，定义了专用于专业或演播室数字视频设备间的通信接口，分为并行模式 和巾行模式。

前者采用25-pin Sub-D 信号接口，只需要27 MHz 时钟以8或10对连线在吋钟信号周期的一 个“0尸正向跳变时传送一个8位或10位比特；后者采用75-Ohm BNC 连接的传统750hm 双绞线/同轴电缆接口， 需要270 MHz 时钟，每次传输1位比特。

3. 下而二图分别是对16个像素的模拟彩色电视信号进行亮度Y 和色度Pb, Pr 的采样和编码，设每个样值编码长 度均为8bits (或lBytc)，则(a)(b)的数据分别32Bytcs 和 24Bytes 。

(注明单位)K ”4. 一路模拟视频经数字化、MPEG-2编码后得到速率为3.6MBits/S 压缩比特流，送入QPSK 和64QAM -种不同类 型的调制器，输出的调制信号的码元速率(即符号速率)分别为1.8 MSymbols/S 和0.6 MSymbols/S 。

5. MPEG 音频标准采用知觉编码，具体有三种方式：了带编码、变换编码、混合编码。

6. 欧洲DVB (Digital Video Bro<idcasting 数字视频广播)数字广播传输系统标准利用了包括卫星、冇线、地面等 所有通用电视广播传输媒体，它们分別对应的DVB 标准为DVB-_S_> DVB-—、DVB-工等°7. IS0/1EC MPEG (Moving Picture Expert Group 运动图像专家组)的任务是开发运动图像及It 声音的数了编码标准， 成立于1988 ^到现在为止已陆续公布了一系列的规则与标准。

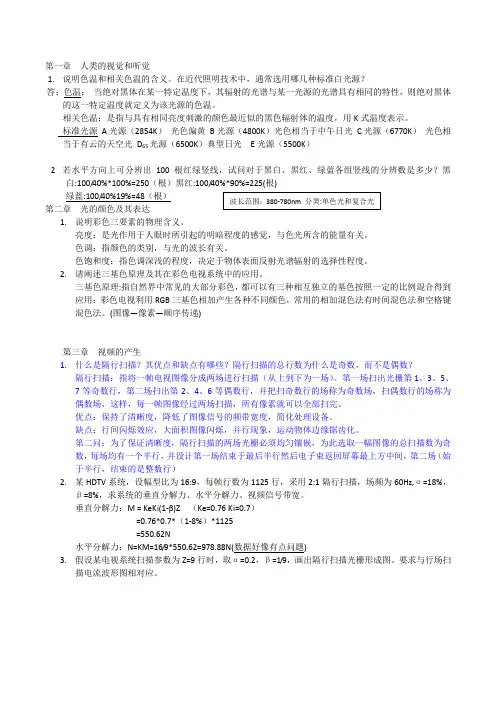

第一章人类的视觉和听觉1.说明色温和相关色温的含义。

在近代照明技术中，通常选用哪几种标准白光源？答：色温：当绝对黑体在某一特定温度下，其辐射的光谱与某一光源的光谱具有相同的特性，则绝对黑体的这一特定温度就定义为该光源的色温。

相关色温：是指与具有相同亮度刺激的颜色最近似的黑色辐射体的温度，用K式温度表示。

标准光源A光源（2854K）光色偏黄B光源（4800K）光色相当于中午日光C光源（6770K）光色相当于有云的天空光D65光源（6500K）典型日光E光源（5500K）2若水平方向上可分辨出100根红绿竖线，试问对于黑白、黑红、绿蓝各组竖线的分辨数是多少？黑白:100/40%*100%=250（根）黑红:100/40%*90%=225(根)第二章光的颜色及其表达1.说明彩色三要素的物理含义。

亮度：是光作用于人眼时所引起的明暗程度的感觉，与色光所含的能量有关。

色调：指颜色的类别，与光的波长有关。

色饱和度：指色调深浅的程度，决定于物体表面反射光谱辐射的选择性程度。

2.请阐述三基色原理及其在彩色电视系统中的应用。

三基色原理:指自然界中常见的大部分彩色，都可以有三种相互独立的基色按照一定的比例混合得到应用：彩色电视利用RGB三基色相加产生各种不同颜色，常用的相加混色法有时间混色法和空格键混色法。

(图像—像素—顺序传递)第三章视频的产生1.什么是隔行扫描？其优点和缺点有哪些？隔行扫描的总行数为什么是奇数，而不是偶数？隔行扫描：指将一帧电视图像分成两场进行扫描（从上到下为一场）。

第一场扫出光栅第1、3、5、7等奇数行，第二场扫出第2、4、6等偶数行，并把扫奇数行的场称为奇数场，扫偶数行的场称为偶数场，这样，每一帧图像经过两场扫描，所有像素就可以全部扫完。

优点：保持了清晰度，降低了图像信号的频带宽度，简化处理设备。

缺点：行间闪烁效应，大面积图像闪烁，并行现象，运动物体边缘锯齿化。

第二问：为了保证清晰度，隔行扫描的两场光栅必须均匀镶嵌，为此选取一幅图像的总扫描数为奇数，每场均有一个半行，并设计第一场结束于最后半行然后电子束返回屏幕最上方中间，第二场（始于半行，结束的是整数行）2.某HDTV系统，设幅型比为16:9，每帧行数为1125行，采用2:1隔行扫描，场频为60Hz,α=18%，β=8%，求系统的垂直分解力、水平分解力、视频信号带宽。

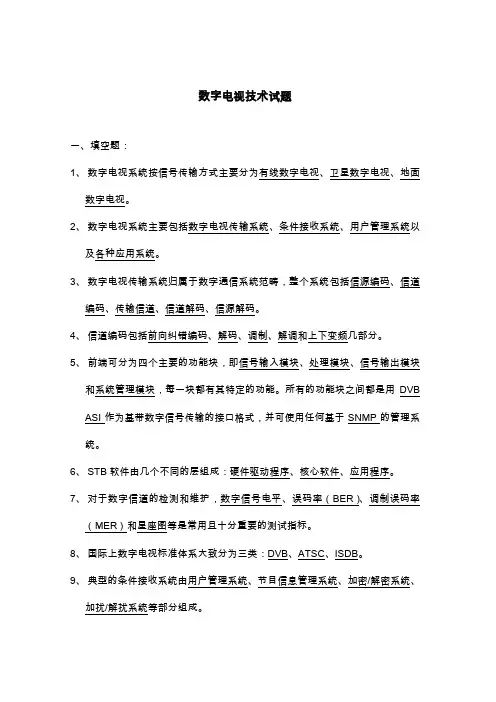

数字电视技术试题一、填空题：1、数字电视系统按信号传输方式主要分为有线数字电视、卫星数字电视、地面数字电视。

2、数字电视系统主要包括数字电视传输系统、条件接收系统、用户管理系统以及各种应用系统。

3、数字电视传输系统归属于数字通信系统范畴，整个系统包括信源编码、信道编码、传输信道、信道解码、信源解码。

4、信道编码包括前向纠错编码、解码、调制、解调和上下变频几部分。

5、前端可分为四个主要的功能块，即信号输入模块、处理模块、信号输出模块和系统管理模块，每一块都有其特定的功能。

所有的功能块之间都是用DVB ASI作为基带数字信号传输的接口格式，并可使用任何基于SNMP的管理系统。

6、STB软件由几个不同的层组成：硬件驱动程序、核心软件、应用程序。

7、对于数字信道的检测和维护，数字信号电平、误码率（BER）、调制误码率（MER）和星座图等是常用且十分重要的测试指标。

8、国际上数字电视标准体系大致分为三类：DVB、ATSC、ISDB。

9、典型的条件接收系统由用户管理系统、节目信息管理系统、加密/解密系统、加扰/解扰系统等部分组成。

10、国际无线电咨询委员会CCIR为NTSC制、PAL制和SECAM制规定了共同的电视图像采样频率，对PAL制，采样频率f s为f s=625×25×N=15625×N=13.5 MHz, 其中，N为每一扫描行上的采样数目864。

二、简答题1、请简述数字电视的优点。

答：·更有效地利用带宽；·数字信号易于处理和保存；·抗干扰能力强，传输信号质量高；·图像清晰度高，伴音效果好；·服务多样化（数据交互应用等）；·通过条件接收系统，实现对用户和节目的运营管理；·集中了通信和计算的优势。

2、一个模拟频道带宽为8MHz，实际使用带宽为7.9MHz，因此可传输的符号率为7.9MBaud，如采用QAM64调制方式，请计算实际传输比特率为：答：Rb Mbps＝﹝(7.9MBaud×㏒264)/(1＋0.15)﹞×（188/204）≈38.1529Mbps。

《数字电视技术》期末终极复习资料如下复习资料中红色背景的07级考点，即是考试中出现的试题相关内容，全凭师兄我考完后立即回忆的，祝你好过 （07级、华师、物理与电信工程学院、周卫星老师）每年考的试卷几乎一样的考试范围1—6章+附录数字电视考试四种题型: 选择、简答、计算、综合一、选择15、（下面的复习材料中会涉及到，不难，也不偏）二、简答2、（①TS***选取节目的具体步骤（有关包头之类的）、②所列的编码方式中什么***编码方式是有压缩的***）三、计算2、（①课后习题1-10、②关于一个数码流100*8bit ，经过BS （14,10）内编码 + BCH （10，8）外编码后的数码流总数是？？）四、综合2、（①霍夫曼编码、②课本P34的IPB 帧的输入输出顺序，为什么是这样的顺序***）附录：彩色电视的基础知识1、光的颜色客观因素：是它的功率波谱分布；主观因素：是人眼的视觉特性 2、光是一种电磁波 。

人眼能看见的可见光谱只集中在 频段内。

3、彩色三要素亮度是光作用于人眼时所引起的明亮程度的感觉。

(光功率)色调是指颜色的类别，是决定色彩本质的基本参量。

(光波长)色饱和度是指彩色所呈现色彩的深浅程度（或浓度）。

色调与色饱和度合称为色度。

4、三基色原理是指自然界中常见的大部分彩色都可由三种相互独立的基色按不同的比例混合得到。

波长为700 nm 的红光为红基色——R(红)波长为546.1nm 的绿光为绿基色——G(绿)波长为435.8nm 的蓝光为蓝基色——B(蓝)5、相加混色是各分色的光谱成分相加，混色所得彩色光的亮度等于三种基色的亮度之和。

彩色电视系统就是利用红、绿、蓝三种基色以适当比例混合产生各种不同的彩色。

6、在色度学中，通常把由配色方程式配出的彩色光F 的亮度用光通量来表示，即：14(3.85~7.89)10HzY = 0.299 R + 0.587 G + 0.114 B7、人眼的分辨力是指人在观看景物时人眼对景物细节的分辨能力。

《数字电视技术》复习第一章1．图像是由什么组成的？像素与清晰度的关系。

像素;像素与清晰度的关系：单位面积内，像素点越多，图像越清晰。

2．电子扫描的方式有几种？简述隔行扫描的原理。

2种，逐行扫描与隔行扫描原理：隔行扫描将一帧图像分为两场扫描，分别称为奇数场和偶数场，由两场扫描合成一幅完整的图像。

3．为什么还要采用隔行扫描？为保证不闪烁，又保证信号量合适，将一帧图像分为两场，采用隔行扫描。

4.电视系统不传R、G、B的原因为节省传输带宽以及实现黑白电视与彩色电视的兼容5.亮度信号的含义表示图像明暗程度的信号。

6.电视系统中传哪两种色差信号红差Cr(R-Y)、蓝差C b(B-Y)7.掌握混色方法：相加混色模型红色＋绿色= 黄色绿色＋蓝色= 青色蓝色＋红色= 紫色红色＋绿色＋蓝色= 白色8. 何为YUV视频、S视频、复合视频？YUV视频:将RGB视频转换为亮度信号Y和两个色差信号U、V。

S视频(S-Video):两个色差信号还可以进一步合成为一个色度信号C，进而形成Y/C记录方式，这种方式得到的视频一般被称为S视频(S-Video)。

复合视频(Composite Video):把亮度Y与色度C进一步混合在一起，便形成复合视频。

9.模拟彩电有哪三种制式？我国采用哪种制式？1. NTSC制2. PAL制3. SECAM制我国采用PAL制10.三基色原理的内容1）三基色按一定比例混合，可以得到自然界中绝大多数颜色；反之，自然界中绝大多数颜色，都可以分解为三基色。

2）三基色必须是相互独立。

3）混合色的色调和饱和度由三基色的混合比例决定。

4）混合色亮度等于三基色亮度之和。

第二章1. 电视技术的发展趋势低清、标清、高清2．简述电视技术的发展历程?数字电视是继黑白电视和彩色电视之后的第三代电视。

3．什么是数字电视?数字电视是在电视节目源的采集、制作、编辑、播出、传输及接受的全过程都采用数字编码与数字传输的技术。

4．数字电视按清晰度分为哪几类？SDTV、HDTV的分辨率各为多少？低清晰度数字电视（LDTV）、标准清晰度数字电视（SDTV）、高清晰度数字电视（HDTV）标准清晰度：720(每行像素值)×576(行数)高清晰度：1920(每行取样点数)×1080(行)5.按信号图像幅型比方式分类、按信号传输方式分类按信号图像幅型比方式分类：4﹕3数字电视显示设备、16﹕9数字电视显示设备按信号传输方式分类：地面无线传输、有线传输、卫星传输6．画出数字电视系统的工作框图。

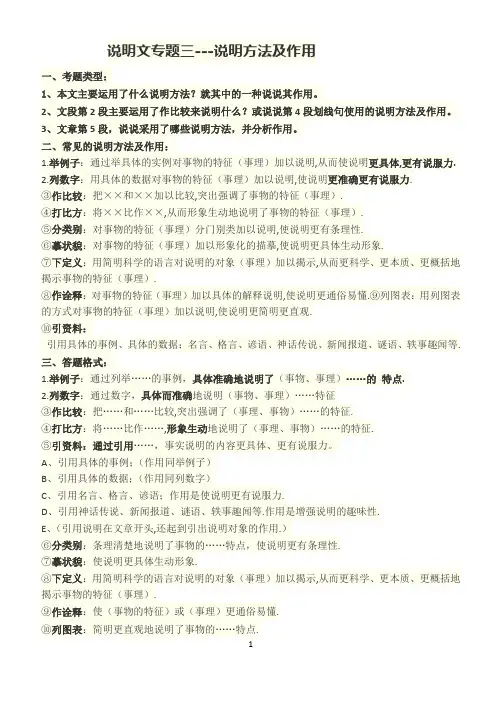

说明文专题三---说明方法及作用一、考题类型：1、本文主要运用了什么说明方法？就其中的一种说说其作用。

2、文段第2段主要运用了作比较来说明什么？或说说第4段划线句使用的说明方法及作用。

3、文章第5段，说说采用了哪些说明方法，并分析作用。

二、常见的说明方法及作用：1.举例子：通过举具体的实例对事物的特征（事理）加以说明,从而使说明更具体,更有说服力.2.列数字：用具体的数据对事物的特征（事理）加以说明,使说明更准确更有说服力.③作比较：把××和××加以比较,突出强调了事物的特征（事理）.④打比方：将××比作××,从而形象生动地说明了事物的特征（事理）.⑤分类别：对事物的特征（事理）分门别类加以说明,使说明更有条理性.⑥摹状貌：对事物的特征（事理）加以形象化的描摹,使说明更具体生动形象.⑦下定义：用简明科学的语言对说明的对象（事理）加以揭示,从而更科学、更本质、更概括地揭示事物的特征（事理）.⑧作诠释：对事物的特征（事理）加以具体的解释说明,使说明更通俗易懂.⑨列图表：用列图表的方式对事物的特征（事理）加以说明,使说明更简明更直观.⑩引资料：引用具体的事例、具体的数据；名言、格言、谚语、神话传说、新闻报道、谜语、轶事趣闻等.三、答题格式：1.举例子：通过列举……的事例，具体准确地说明了（事物、事理）……的特点.2.列数字：通过数字，具体而准确地说明（事物、事理）……特征③作比较：把……和……比较,突出强调了（事理、事物）……的特征.④打比方：将……比作……,形象生动地说明了（事理、事物）……的特征.⑤引资料：通过引用……，事实说明的内容更具体、更有说服力。

A、引用具体的事例；（作用同举例子）B、引用具体的数据；（作用同列数字）C、引用名言、格言、谚语；作用是使说明更有说服力.D、引用神话传说、新闻报道、谜语、轶事趣闻等.作用是增强说明的趣味性.E、（引用说明在文章开头,还起到引出说明对象的作用.）⑥分类别：条理清楚地说明了事物的……特点，使说明更有条理性.⑦摹状貌：使说明更具体生动形象.⑧下定义：用简明科学的语言对说明的对象（事理）加以揭示,从而更科学、更本质、更概括地揭示事物的特征（事理）.⑨作诠释：使（事物的特征）或（事理）更通俗易懂.⑩列图表：简明更直观地说明了事物的……特点.四、练一练。

A卷填空题（每个1分, 共20分）1、通信系统由三大部分组成: （信源）、（信道）、（信宿）。

32.我国数字电视按信号传输方式分为（地面无线传输数字电视）（卫星传输数字电视）其标准为（DVB-S）和（有线传输数字电视）其标准为（DVB-C）和（地面数字电视标准）其标准为（DVB-T/DMB-T/DTTB）。

63、在数字复用中, SPTS的含义为单节目流, 而MPTS的含义为多节目流。

24.节目专用信息PSI表由PAT表、（PMT表）、（CA T表）和（NIT表）组成。

35.图像的4个级别（低级(LL)）、（主级(ML: Main level)）、（高1440级(H14L)）和（高级(HL)）。

41、6、数字电视中用于显示的设备有: 阴极射线管显示器(CRT)、（液晶显示器(LCD)）、（等离子体显示器(PDP)）、投影显示(包括前投、背投)等。

2、选择题（每个1分, 共12分）3、在数字传输系统中, 通常 B 用于地面传输, E 用于卫星传输。

4、A.DSB-SC B、QAM C、PDM D、PSM E、QPSK5、在数字广播电视系统选用的编解码设备一般采用 B 标准。

6、A.MPEG-1 B.MPEG-2 C.JPEG D.MPEG-47、在MPEG–2中图像分成三种编码类型：I帧为（C）、B帧为（B ）和P 帧(A)。

其中（B）的压缩比最高, （ C ）的压缩比最低。

8、A.双向预测编码的图像 B.前向预测编码的图像 C.帧内编码的图像9、PSI 表中的CAT 表是（B ）, PMT表（C ）。

A.节目关联表B.条件接收表C.节目映射表D.网络信息表调制误差率MER值越大说明调制的准确率越（C）, 码流出现的误码越(B), 图象质量越好。

A.大B、小C、高D、低三、简述题和计算题1.什么是数字电视？与模拟电视比有哪些优点?10分2.请说明电视信号数字化的3个步骤。

10分3.什么是复合编码？什么是分量编码, 它们各有什么特点？5分视频信号的编码方式:复合编码（composite video）: 将彩色全电视信息直接编成PCM码, 变成一个数字复合电视信号分量编码（component video）：将亮度信号Y, 色差信号R- Y和B-Y分别编码成三个数字分量电视信号二者比较:“复合编码”与电视制式有关。

数字电视期末考试复习题————————————————————————————————作者：————————————————————————————————日期：2一填空：1．组成画面的细小单元称为（像素），每个像素亮度既是（空间）二维函数，同时又是（时间）函数。

2．电视系统中把构成一幅图像的各像素传送一遍称为进行了一个帧处理，或称为传送了一帧。

3．将组成一帧图象的像素，按顺序转换成电信号的过程称为（扫描）。

4．CCDs是一个电子器件,它在一个芯片里把光转换成电荷. 这个电荷被数字化并以图像文件的格式存储在电脑上.5．液晶显示器件本身不发光，需设外光源。

外光源可以是阳光，也可以装在背面的荧光灯。

目前，液晶电视机多采用透射式显示方式。

通过施加信号电压，改变液晶分子的排列，从而改变液晶的光学特性。

6．等离子体显示板（PDP）是利用等离子体放电发光进行显示的平面显示板，它可以看成是由数百万个微小荧光灯并排构成的。

7．可见光的波长范围有限；波长不同光颜色不同，波长由长到短，呈现的颜色依次为：红、橙、黄、绿、青、蓝、紫；单一波长的光称为单色光，也称谱色光；两种或两种以上波长的光称为复合光；太阳的白光中包含了所有的可见光。

8．物体的颜色一种是发光体所呈现的颜色，另一种是物体反射或透射的彩色光9．所谓绝对黑体是指既不反射光、也不透射光，而完全吸收入射光的物体，被加热时的电磁波辐射波谱仅由温度决定。

10．但在相当大的亮度范围内，可察觉的最小亮度变化与相应亮度之比(DBmin/B)却等于一个常数。

11．人眼视网膜里光敏细胞分杆状(夜晚)和锥状(白天)，杆状光敏细胞灵敏度极高但对彩色是不敏感的。

.锥状细胞既可辨别明暗，又可辨别彩色。

12．彩色三要素为亮度、色调、色饱和度13．数字分量编码方式是对三基色信号或对亮度信号和色差信号分别进行数字化处理。

14．电视信号的数字化处理有数字分量编码和数字复合编码两种方式15．为了保证取样结构是正交的，要求行周期T H必须是取样周期Ts的整数倍，16．图像压缩方法在广义上可以分成两类，一类是无损压缩，又称为可逆编码，另一类是有损压缩，又称不可逆压缩。

一、单项选择（在备选答案中选出一个正确答案，并将其答案填在题干后的括号内）。

1、下面哪一个不属于模拟电视的常见电视制式（）A：PAL B：NTSCC：SECAM D：HDTV2、高清晰度数字电视推荐的最常用的图像宽高比为（）A：4:3 B：5:4C：3:2 D：16:93、模拟信号变成数字信号过程中不需要下面过程的哪一个（）A：采样 B：量化C：调制 D：编码4、十进制数字10的二进制编码是下面的哪一个（）A：10 B：10000C：1010 D：10005、数字电视图像分辨率表示时，1920*1080i中i的含义是（）A：逐行扫描方式 B：行C：隔行扫描方式 D：场6、若用8位二进制位表示色差信号G-Y，则共有多少个量化级别（）A：8 B：256C：255 D：以上都不对7、电视图像相邻的帧与帧之间相关性很强，这种冗余被称为（）A：空间冗余 B：时间冗余C：符号冗余D：结构冗余8、下面哪一个不是彩色电视的三基色之一（）A：红色B：绿色C：蓝色D：黄色9、DCT变换的中文全称是（）A：离散余弦变换B：傅里叶变换C：拉普拉斯变化D：傅里叶蝶形算法10、人耳能够听到的声波频率大概在哪个范围内（）A：20-20KHZ B：0-1KHZC：20-1KHZ D：0-20KHZ11、人耳对3K-4KHZ附近的声音最为敏感，太高或太低频率的声音反应却很迟钝，这被称作人耳的（）A：频谱掩蔽特性B：时间掩蔽特性C：灵敏度下降D：频率方向性12、在视频压缩编码的MPEG2编码中，哪种帧在编码时既要考虑前面的帧，又要考虑后面的帧（）A：I帧B：P帧C：M帧D：B帧13、出现概率越大的符号包含的信息量会如何变化（）A：越大B：越小C：不变D：无法确定14、多进制调制QPSK的含义是（）A：幅度键控B：四相移键控C：频率键控D：相位键控15、DCT离散余弦变换大大减少了（）。

A、空间的冗余B、时间的冗余C、信息的冗余D、以上都不正确16、下面哪一个不是彩色电视的三基色之一（）A：红色B：绿色C：蓝色D：黄色17、高清晰度电视是下面英文缩写的哪一个（）A：SDTV B：LDTVC：PDTV D：HDTV18、按照奈奎斯特采样定理，20KHZ的声音信号的最低采样频率为（）A：20KHZ B：10KHZC：40KHZ D：80KHZ19、十进制数字10的二进制编码是下面的哪一个（）A：10 B：10000C：1010 D：100020、某一声音信号的采样频率为44.1KHZ，量化比特为16，单声道存储，则1秒钟的存储的数据量为（）bitA：44.1*16 B：44.1*16*1000C：44.1*16*2 D：以上都不对21、若采用1位奇校验，传送数字信号1110101时，在后面应加的冗余码为（）A：1 B：1或则0C：0 D：0022、下面哪一个不是二进制数字调制方式（）A：ASK B：AMB：PSK D：FSK23、数字电视技术中CA技术的含义是（）A：条件接收技术B：信源编码技术C：信道编码技术D：交互技术24、用相邻码元的相位变化表示不同编码的调制方式可能是下面的（）A：DPSK B：FSKD：FM D：ASK25、出现概率越大的符号包含的信息量会如何变化（）A：越大B：越小C：不变D：无法确定26、“视觉暂留”在电视图像的显示中，起到很重要的作用。

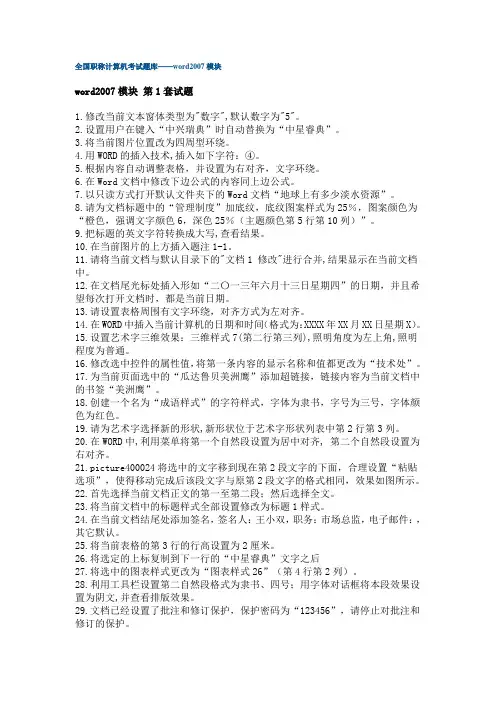

全国职称计算机考试题库——word2007模块word2007模块第1套试题1.修改当前文本窗体类型为"数字",默认数字为"5"。

2.设置用户在键入“中兴瑞典”时自动替换为“中星睿典”。

3.将当前图片位置改为四周型环绕。

4.用WORD的插入技术,插入如下字符：④。

5.根据内容自动调整表格，并设置为右对齐，文字环绕。

6.在Word文档中修改下边公式的内容同上边公式。

7.以只读方式打开默认文件夹下的Word文档“地球上有多少淡水资源”。

8.请为文档标题中的“管理制度”加底纹，底纹图案样式为25％，图案颜色为“橙色，强调文字颜色6，深色25％（主题颜色第5行第10列）”。

9.把标题的英文字符转换成大写,查看结果。

10.在当前图片的上方插入题注1-1。

11.请将当前文档与默认目录下的"文档1 修改"进行合并,结果显示在当前文档中。

12.在文档尾光标处插入形如“二〇一三年六月十三日星期四”的日期，并且希望每次打开文档时，都是当前日期。

13.请设置表格周围有文字环绕，对齐方式为左对齐。

14.在WORD中插入当前计算机的日期和时间（格式为：XXXX年XX月XX日星期X）。

15.设置艺术字三维效果：三维样式7(第二行第三列),照明角度为左上角,照明程度为普通。

16.修改选中控件的属性值，将第一条内容的显示名称和值都更改为“技术处”。

17.为当前页面选中的“瓜达鲁贝美洲鹰”添加超链接，链接内容为当前文档中的书签“美洲鹰”。

18.创建一个名为“成语样式”的字符样式，字体为隶书，字号为三号，字体颜色为红色。

19.请为艺术字选择新的形状,新形状位于艺术字形状列表中第2行第3列。

20.在WORD中,利用菜单将第一个自然段设置为居中对齐, 第二个自然段设置为右对齐。

21.picture400024将选中的文字移到现在第2段文字的下面，合理设置“粘贴选项”，使得移动完成后该段文字与原第2段文字的格式相同，效果如图所示。

《电视原理与现代电视系统》复习题及答案一、填空题1.电子扫描又分为逐行扫描和隔行扫描，电视机采用后一种扫描方式，这种方式将一帧图像分解成两场扫描，这样可在一秒钟内扫描 50 场，从而减少图像的闪烁感。

2.我国广播电视规定：一个电视频道的带宽是__8_MHz，伴音载频比图像载频高6.5___MHz；接收机相应的本振频率总比图象载频高_38___MHz。

3. 若将黑白全电视信号分为图像信号、消隐信号、同步信号，对于负极性信号来说，电平最高的是__同步信号___，其次是__消隐信号__，电平最低的是_图像信号_______。

4. 电视信号中的开槽脉冲的作用是保证__场逆程____期间的行同步。

5.显像管电子枪由灯丝、阴极、栅极、加速极、聚焦极和高压阳极组成。

6调节亮度电位器可以改变阴极电压，阴极电压越高，光栅越暗。

7.高频头有两种：__机械式_高频头和_电调谐__高频头。

8.机械高频头是通过改变电感进行频道选择的；电调谐高频头是通过调节变容二极管两端的电压来改变回路中的电容进行频道选择的。

9.公共通道是指图像信号和伴音信号共用的电路，它是指从高频头到预视放之间的电路。

10.电视机的增益主要靠_____中频__放大器解决。

11.中频滤波器是用来选取高频头送来的图像信号和伴音信号，并抑制邻频道干扰信号，早期电视机常用LC元件构成中频滤波器，现在基本上采用声表面波滤波器构成中频滤波器。

12.中频放大电路除了能放大信号外，还具有视频检波功能。

13.预视放电路主要是分配信号，将伴音信号送到伴音通道，将视频信号送到视放电路，预视放具有很强的带负载能力，这是因为它采用了电压跟随器。

14.AGC电路可分为高放AGC(RFAGC)和中放AGC(IFAGC),其中前者用来控制高频头的高放级增益，后者用来控制图像中放增益。

15.伴音通道鉴频器的作用是从 6.5MH Z伴音调频信号中检出伴音信号。

16.通常有两种AGC工作方式，称为正向AGC 和反向AGC 。

四川文化产业职业学院2014-2015学年第1学期《数字电视》试卷 A 卷答卷说明：1、本试卷共9页，5个大题，满分100分，90分钟完卷。

2、本次考试为开（闭）卷考试。

3、本试卷适用于2012级广播电视技术专业广电1,2班一、填空题（每题2分）题：(共16分）1、影响波分系统传输性能的主要因素有： 衰耗 、 色散 、 信噪比 、非线性 。

2、N 路波长复用的WDM 系统的总体结构主要有： 光波长转换单元（OTU ）； 波分复用器：分波/合波器（ODU/OMU ） ； 光放大器（BA/LA/PA ） ； 光监控信道/通路（OSC ）3、码流分析仪是检测TS 流数据的重要仪器，主要分析项目有TR 101 290 三级错误检测，PSI/SI 分析、节目带宽分析、节目信息分析、PCR 检测、CA 检测等。

4、当ASI 的数据流需要在SDH 网络传输时，需要配置ASI/DS3适配器。

5、根据电平单位换算，60dBµV= -48.75dBm=-78.75 dBW 。

6、有线电视系统中交扰调制是指：两个电视频道或多个电视频道之间信号的相互串扰，交扰调制产生的原因是有线电视系统中有非线性失真产生。

7、光纤通信三个实用的低损耗工作窗口是 850nm 、1310 nm和1550nm 。

8、在光纤通信中，中继距离受光纤色散和损耗的制约。

二、单选题（每题2分）：(共16分)1、OTN规定OCH的三个子层的关系，从客户侧输入到波分侧输出正确的是： AA、客户业务—>OPUk―>ODUk―>OTUk；B、客户业务—>ODUk―>OPUk―>OTUk；C、客户业务—>OTUk―>ODUk―>OPUk；D、客户业务—>OPUk－>OTUk―>ODUk；2、在OTN调测中，某光放大板的输入光功率范围为-32～-3dBm，最大输出20dBm，则40波时的单波标准输入/输出光功率分别为 C 注：10lg2＝3，不考虑offsetA、-15，+3B、-19，+3C、-19，+4D、-22，+13、 MPEG2数据流的封装顺序，以下哪个正确？CA．PES->ES->TS B. ES->TS->PES C. ES->PES->TS4、PSI表中CAT是（B），PMT表是 C 。

数字视频技术总复习题一基本概念填空题1 摄像机在拍摄时，通过光敏器件，将光信号转换为电信号，这种电信号就是（RGB）信号。

2 模拟彩色电视机的制式主要有（NTSC制、PAL制和SECAM制）；中国、朝鲜等国家采用（PAL）制式彩色电视机标准。

3 电视机的扫描方式有（隔行扫描和非隔行扫描（逐行扫描））之分。

4 行频f H是指（每秒钟扫描多少行）；场频f f是指（每秒钟扫描多少场）；每秒扫描多少帧称为（帧频）f F。

5 PAL制式电视的场扫描频率是（50 Hz）,周期为（20 ms）；帧频是25 Hz，是场频的（一半），周期为（40 ms）。

6 彩色电视中，用Y、C1, C2彩色表示法分别表示亮度信号和两个色差信号，C1，C2的含义与具体的应用有关。

在NTSC彩色电视制中，C1，C2分别表示（I、Q）两个色差信号；在PAL彩色电视制中，C1，C2分别表示（U、V）两个色差信号；在CCIR 601数字电视标准中，C1，C2分别表示（Cr，Cb）两个色差信号。

7 电视图像数字化常用的方法有两种，一种是（从复合彩色电视图像中分离出彩色分量，然后数字化）；另一种是（用一个高速A/D转换器对彩色全电视信号进行数字化，然后在数字域中进行分离，以获得所希望的YCbCr，YUV，YIQ 或RGB分量数据）。

8 NTSC制、PAL制和SECAM制共同的电视图像采样频率是fs=（13.5MHZ）。

9 目前数字电视图像使用（MPEG-2）video标准。

10 目前传输数字电视的主要方式是（卫星，地面广播和电缆）；用它们传输的电视分别称为（卫星数字电视、地面数字电视和有线数字电视）。

11 数字彩色电视机的制式主要有（ATSC DTV、DVB和ISDB）。

中国等国家采用（欧洲DVB）制式数字彩色电视机标准。

12 数字电视的视频接口主要有（DVI、HDMI、UDI和DisplayPort）四种接口。

13 模拟电视信号转换为数字电视信号的过程是（模拟/数字转换编码过程），称可为（PCM调制脉冲编码调制），由（A/D转换器实现)。

电视技术复习题（仅供参考） 题型：简答（4*10 分，4*15 分） 1、简述三基色原理。

三基色原理是指自然界中常见的大部分彩色都可由三种相互独立的基色按不同的比例混合得 到。

常分别用 R（红） 、G（绿） 、B（蓝）表示。

不同颜色混合在一起能产生新的颜色，这种方法称 为混色法。

混色法分为相加混色法和相减混色法。

相加混色是各分色的光谱成分相加，混色所得彩 色光的亮度等于三种基色的亮度之和。

实现相加混色法常有四种：时间混色法、空间混色法、生理 混色法、全反射法。

相减混色是利用颜料、染料的吸色性质来实现。

彩色电视系统就是利用红、绿、 蓝三种基色以适当比例混合产生各种不同的彩色。

（红色+绿色=黄色、绿色+蓝色=青色、红色+蓝色=品红色、红+绿+蓝=白） 2、看图简述配色（比色计原理）过程。

在色度学中，通常把由配色方程式配出的彩色光 F 的亮度用光通量来表示，即： Y = 0.3 R + 0.59 G + 0.11B 。

配色方程式中的光通量用比色计来测量。

比色计中有两块互相成 直角的白板（屏幕） ，它们对所有可见光谱几乎全反射。

两块互成直角的白板将观察者的视场分成两 部分，在左半场的屏幕上投射待配彩色光，在右半视场的屏幕上投射红、绿、蓝三基色光。

调节三 基色光通量的比例和大小，直至由三基色光混合得到的彩色光与待配彩色光完全一致为止。

此时， 整个视场呈现出待配彩色光的颜色，从调节器刻度上就可得到红绿蓝三基色的量值。

3、彩色电视全射频电视信号原理 彩色全电视信号是由黑白全电视信号与色度信号叠加而成的, 仍采用残留边带发送, 它与高频伴音 信号合在一起称为彩色电视全射频电视信号, 其频谱示意图如图 4-2 所示。

由图可见, 其频带宽度 和频道划分与黑白电视完全一样, 仅在高频端色差信号对副载波是双边带调幅, 由上可知, 色度信 号与亮度信号频谱交错, 互不干扰, 所以, 黑白、彩色电视完全可以兼容。

图中, fS 仍表示 FM 制 伴音信号载频, 它比图像载频 fP 仍高 6.5 MHz。

练习题一、单项选择题：在下列各题中，将唯一正确的答案代码填入大题后的表格中。

1、色温是（ D ）A、光源的温度B、光线的温度C、表示光源的冷热D、表示光源的谱分布2、下列选项中，不属于彩色电视传输信号的是（ D ）。

A、YB、R-YC、B-YD、G-Y3、行同步脉冲的周期是（ B ）A、12μsB、4.7μsC、20msD、64μs4、在PAL制中，逐行倒相的信号是( B )。

A、Fu信号B、Fv信号C、彩色全电视信号D、A与B5、视频图像的编码方法的基本思想是：第一帧和关键帧采用（ A ）方法进行压缩。

A、帧内编码B、帧间编码C、运动估计D、运动补偿6、色度信号是一个( D )信号。

A、普通调幅B、调频C、调相D、平衡调幅7、除了（ C ）以外，其他都是MPEG标准中的图像类型。

帧图像、P C、C帧图像 DA、I帧图像 B、B帧图像8、下列编码方式中，不属于熵编码的是（ A ）。

A、DPCM编码B、霍夫曼编码C、算术编码D、游程编码9、在数字电视的视频压缩编解码标准方面，国际上统一采用了（B ）。

A、MPEG-1B、MPEG-2C、MPEG-4D、AC-310数字电视系统中调制效率最高的方式是（ D ）。

A、QPSKB、16QAMC、64QAMD、256QAM11、彩色三要素中包括（ B ）。

A、蓝基色B、亮度C、品红色D、照度12、均衡脉冲的作用是（ B ）。

A、保证场同步期内有行同步B、保证场同步起点的一致C、保证同步信号的电平D、保证场同步的个数13、关于隔行扫描和逐行扫描，以下哪一点是错的（ D ）。

、逐行扫描一帧内的扫描行数是整数 B 、隔行扫描一帧内的扫描行数是整数AC、相同场频时，二者带宽相同D、隔行扫描可以节省带宽14、下面的（ C ）与实现黑白电视与彩色电视的兼容无关。

A、频谱交错B、大面积着色原理C、恒定亮度原理D、三基色原理15、PAL彩色电视制式的色同步信号与NTSC彩色电视制式的色同步信号（ C）。

1、数字电视系统按信号传输方式主要分为____________、____________、____________。

2、数字电视系统主要包括________________、_______________、_____________以及___________。

3、数字电视传输系统归属于数字通信系统范畴，整个系统包括__________、___________、_______________、__________、___________。

4、信道编码包括____________、_______、_________、________和__________几部分。

5、前端可分为四个主要的功能块，即信号________、_________、__________和___________，每一块都有其特定的功能。

所有的功能块之间都是用_________作为基带数字信号传输的接口格式，并可使用任何基于_________的管理系统。

6、STB软件由几个不同的层组成：___________、__________、___________。

7、对于数字信道的检测和维护，___________、___________、_____________和_______等是常用且十分重要的测试指标。

8、国际上数字电视标准体系大致分为三类：______、________、_______。

9、典型的条件接收系统由____________、_____________、____________、____________等部分组成。

10、国际无线电咨询委员会CCIR为_______、_______和_________规定了共同的电视图像采样频率，对PAL制，采样频率fs为fs=625×25×N=15625×N=13.5MHz,1、我国规定屏幕显示行数为()行，逆程为( )行，总行数为( )行。

2、图像信号的频谱，是以()及其各次谐波为主谱线，以()及其各次谐波为副谱线的双重离散谱。

一、填空题1、大屏幕彩电是尺寸为64cm及以上的彩色电视机，除增加一些辅助功能以外。

与小彩电相比主要是为了改善图像质量和伴音质量，为此在电路中增加许多特殊电路，现代电视发展方向是彩电将逐步取代现行的模拟彩电，彩电将取代目前的CRT彩电。

2、在电视技术中频谱交错主要指：亮度信号与色度信号在频谱上是错开的，相差倍行频,蓝色差与红色差信号在频谱上也是错开的，相差倍行频。

在PAL-D/K 制中对于前者分离的办法传统可采用带通滤波器或带阻滤波器分离，目前主要采用延迟的梳状滤波器分离或采用动态梳状滤波器分离.3、多制式彩电按频率可分为制式和射频制式,按的不同处理方式有三大彩色制式，按行频，场频、调制极性,带宽不等又划分为许多黑白制式，从而形成了三大彩色制式为主体的几百种电视制式.PIP可分为PIP和VIDEOPIP，图文电视是利用场扫描期间传送信息.故不影响正常图象信号的传输。

4、若三色差波形相同则电视机呈现图象，若标准彩条中缺红色,彩条将变为若亮度信号丢失彩条颜色变为.5、彩色电视机图象出现色斑，很可能是损坏,电视机开机后图象模糊,一段时间后逐渐恢复，一般更换即可。

电视机出现水平一条亮线(有图象声音)故障一般出在。

电视机声音正常而只有黑白图象,故障一般出在电路中，电视机出现纯白光栅且无噪波点，没有声音，一般应重点检查通道及。

6、HDTV在水平方向和垂直方向的分解力是SDTV的2倍,画面宽高比为。

有高质量的环绕立体声，至少有4路数字伴音通道。

我国HDTV标准采用分辨率为，帧频为25Hz的隔行扫描方式；行频为28125Hz、每行有效取样点数为1920：960：960；编码方式为线性、或10bit/样值7、世界三大彩色制式为____________,____________,____________，其中行频主要有15625Hz_________,场频有____________Hz和_________Hz。

色副载波有___________MHz和______________MHz，伴音中频有 6.5MHz（D/K)和___________MHz,5.5MHz（B/G)和______________MHz.8、彩色全电视信号包括___________，________________,__________________，_______________，色差信号的频率范围是_____________________。

数字电视作业答案第⼀次作业2-1 模拟⼴播电视制式有哪些缺点？答：相对来说模拟信号差，传输易丢失，受传输距离的限制，⾊彩失真，镶边和重影，还容易产⽣亮、⾊信号互窜，⾏蠕动，半帧频闪烁等现象。

模拟电视还有稳定度差、可靠性低、调整不便，集成与⾃动控制困难等缺点。

2-2 试画出数字电视系统原理框图并解释各功能块的作⽤。

3-1 ITU-R BT.601建议的数字分量演播室标准的主要参数是什么？答：在演播室数字编码参数标准中规定，亮度信号的取样频率是525/60和625/50，扫描格式的⾏频的最⼩公倍数2.25mhz的6倍即13.5MHZ；两种扫描格式在数字有效⾏内的亮度取样点统⼀为720个，两个⾊差信号则统⼀为360个，即720:360:360或者称为4:2:2格式。

3-2 亮度信号取样频率的选择的原则是什么？答：应该从四个⽅⾯考虑：(1)⾸先应该满⾜取样定理，即取样频率应该⼤于视频带宽的两倍。

（2）为了保证取样结构是正交的，取样频率应该是⾏频的整数倍。

（3）为了便于节⽬的国际间交流，亮度信号取样频率的选择还必须兼顾国际上不同的扫描格式。

（4）编码后的⽐特率Rb=f*n,其中n为量化⽐特数。

3-4 设量化⽐特数为１０，分别求出4:4:4；4:2:2格式总码率。

答：4:4:4 为13.5x10+13.5x10x2=405Mbps4:2:2为13.5x10+6.75x10x2=270Mbps3-6 什么是串⾏接⼝和并⾏接⼝？答：并⾏接⼝：是指数据的各位同时进⾏传送，其特点是传输速度快，但当传输距离较远、位数⼜多时，导致了通信线路复杂且成本提⾼。

串⾏接⼝是指数据⼀位位地顺序传送，其特点是通信线路简单，只要⼀对传输线就可以实现双向通信，并可以利⽤电话线，从⽽⼤⼤降低了成本，特别适⽤于远距离通信，但传送速度较慢。

串⾏通信本⾝⼜分为异步通信与同步通信两种。

串⾏通信线路上传送的是数字信号，表⽰传送数字信号能⼒的指标为数据速率(Data Rate)，其单位为bps(bit persecond)，即每秒钟传送的⼆进制位数。
