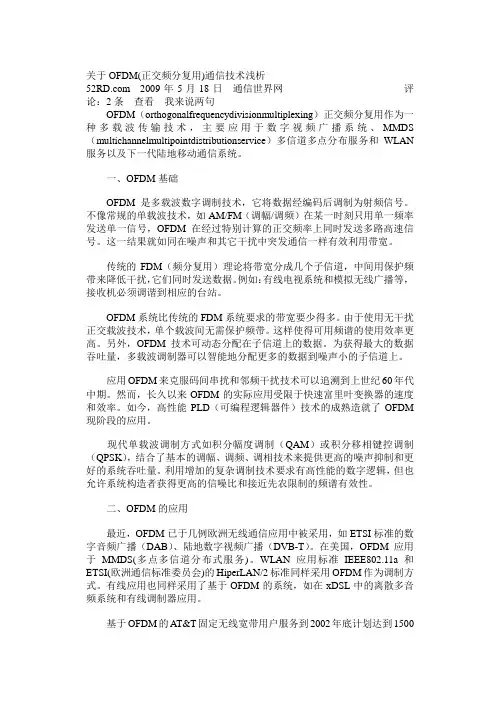

关于OFDM(正交频分复用)通信技术浅析2009年5月18日通信世界网评论:2条查看我来说两句OFDM(orthogonalfrequencydivisionmultiplexing)正交频分复用作为一种多载波传输技术,主要应用于数字视频广播系统、MMDS (multichannelmultipointdistributionservice)多信道多点分布服务和WLAN 服务以及下一代陆地移动通信系统。
一、OFDM基础OFDM是多载波数字调制技术,它将数据经编码后调制为射频信号。
不像常规的单载波技术,如AM/FM(调幅/调频)在某一时刻只用单一频率发送单一信号,OFDM在经过特别计算的正交频率上同时发送多路高速信号。
这一结果就如同在噪声和其它干扰中突发通信一样有效利用带宽。
传统的FDM(频分复用)理论将带宽分成几个子信道,中间用保护频带来降低干扰,它们同时发送数据。
例如:有线电视系统和模拟无线广播等,接收机必须调谐到相应的台站。
OFDM系统比传统的FDM系统要求的带宽要少得多。
由于使用无干扰正交载波技术,单个载波间无需保护频带。
这样使得可用频谱的使用效率更高。
另外,OFDM技术可动态分配在子信道上的数据。
为获得最大的数据吞吐量,多载波调制器可以智能地分配更多的数据到噪声小的子信道上。
应用OFDM来克服码间串扰和邻频干扰技术可以追溯到上世纪60年代中期。
然而,长久以来OFDM的实际应用受限于快速富里叶变换器的速度和效率。
如今,高性能PLD(可编程逻辑器件)技术的成熟造就了OFDM 现阶段的应用。
现代单载波调制方式如积分幅度调制(QAM)或积分移相键控调制(QPSK),结合了基本的调幅、调频、调相技术来提供更高的噪声抑制和更好的系统吞吐量。
利用增加的复杂调制技术要求有高性能的数字逻辑,但也允许系统构造者获得更高的信噪比和接近先农限制的频谱有效性。
二、OFDM的应用最近,OFDM已于几例欧洲无线通信应用中被采用,如ETSI标准的数字音频广播(DAB)、陆地数字视频广播(DVB-T)。

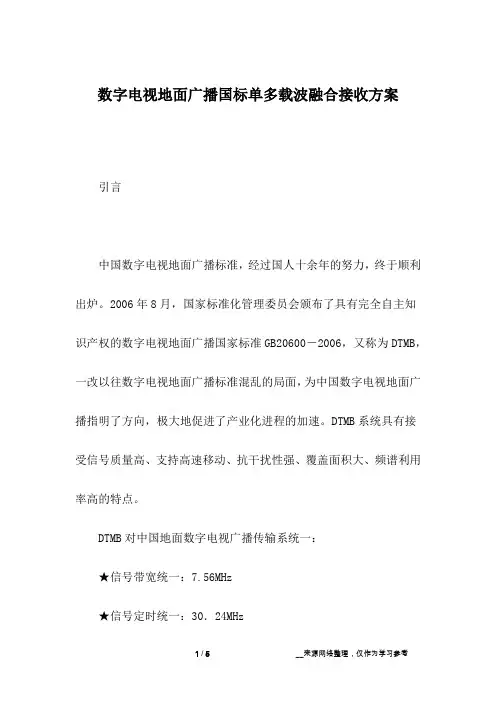

数字电视地面广播国标单多载波融合接收方案引言中国数字电视地面广播标准,经过国人十余年的努力,终于顺利出炉。
2006年8月,国家标准化管理委员会颁布了具有完全自主知识产权的数字电视地面广播国家标准GB20600-2006,又称为DTMB,一改以往数字电视地面广播标准混乱的局面,为中国数字电视地面广播指明了方向,极大地促进了产业化进程的加速。
DTMB系统具有接受信号质量高、支持高速移动、抗干扰性强、覆盖面积大、频谱利用率高的特点。
DTMB对中国地面数字电视广播传输系统一:★信号带宽统一:7.56MHz★信号定时统一:30.24MHz★传输码率统一:4.813~32.486Mbps★系统参数定义统一:36个子载波,QPSK调制★帧结构统一:日帧,分帧,超帧和信号帧★功能模块统一:扰码、纠错编码、映射、交织、PN序列另一方面,如图3所示,国标与国外现有标准具有相同的外围接口,因而具有很强的兼容特性。
单多载波模式DTMB单载波调制,是将需要传输的信息流调制到单个载波上进行传送,信号占用的有效带宽为7.56MHz,作为可选项,可以对组帧后形成的基带数据插入双导频。
常见的多载波调制为正交频分复用调制(OFDM),它将需要传输的高速信息流分成N个并行的低速子信息流,然后同时将这N个信息流分别调制到N个正交的子载波上进行传输。
DTMB多载波调制,采用了3780个子载波的正交频分复用调制,所有正交子带的和占据了分配的7.56MHz有效带宽,相邻两个子载波的间隔为2KHz,对帧体信号符号进行频域交织后,再进行到时域的映射。
成功融合单多载波调制技术后,DTMB系统主要特点如下:★系统性能更稳健:独特的专利技术体系,快速的码字捕获和稳健的同步跟踪。
★信息容量更大:传输系统的频谱利用效率提高了10%,同步保护增益提升了20dB以上。
★移动性能更好:信道估计速度提高一倍,信号捕获延时缩短二十倍,实现了单天线高清电视移动接收。

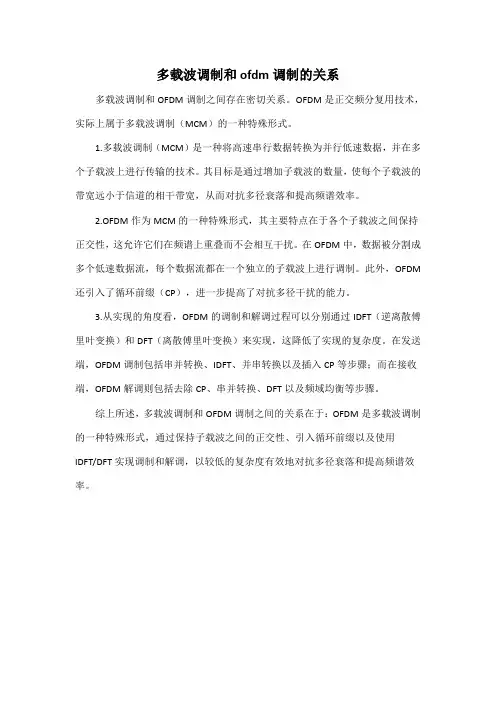

多载波调制和ofdm调制的关系
多载波调制和OFDM调制之间存在密切关系。
OFDM是正交频分复用技术,实际上属于多载波调制(MCM)的一种特殊形式。
1.多载波调制(MCM)是一种将高速串行数据转换为并行低速数据,并在多个子载波上进行传输的技术。
其目标是通过增加子载波的数量,使每个子载波的带宽远小于信道的相干带宽,从而对抗多径衰落和提高频谱效率。
2.OFDM作为MCM的一种特殊形式,其主要特点在于各个子载波之间保持正交性,这允许它们在频谱上重叠而不会相互干扰。
在OFDM中,数据被分割成多个低速数据流,每个数据流都在一个独立的子载波上进行调制。
此外,OFDM 还引入了循环前缀(CP),进一步提高了对抗多径干扰的能力。
3.从实现的角度看,OFDM的调制和解调过程可以分别通过IDFT(逆离散傅里叶变换)和DFT(离散傅里叶变换)来实现,这降低了实现的复杂度。
在发送端,OFDM调制包括串并转换、IDFT、并串转换以及插入CP等步骤;而在接收端,OFDM解调则包括去除CP、串并转换、DFT以及频域均衡等步骤。
综上所述,多载波调制和OFDM调制之间的关系在于:OFDM是多载波调制的一种特殊形式,通过保持子载波之间的正交性、引入循环前缀以及使用
IDFT/DFT实现调制和解调,以较低的复杂度有效地对抗多径衰落和提高频谱效率。

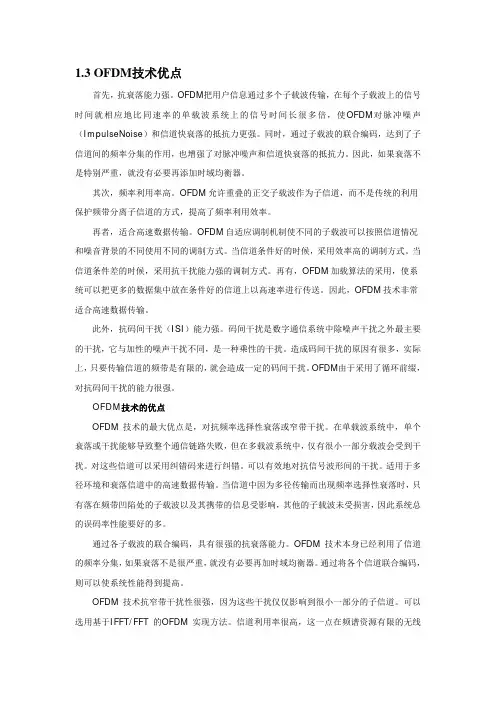

1.3 OFDM技术优点首先,抗衰落能力强。
OFDM把用户信息通过多个子载波传输,在每个子载波上的信号时间就相应地比同速率的单载波系统上的信号时间长很多倍,使OFDM对脉冲噪声(ImpulseNoise)和信道快衰落的抵抗力更强。
同时,通过子载波的联合编码,达到了子信道间的频率分集的作用,也增强了对脉冲噪声和信道快衰落的抵抗力。
因此,如果衰落不是特别严重,就没有必要再添加时域均衡器。
其次,频率利用率高。
OFDM允许重叠的正交子载波作为子信道,而不是传统的利用保护频带分离子信道的方式,提高了频率利用效率。
再者,适合高速数据传输。
OFDM自适应调制机制使不同的子载波可以按照信道情况和噪音背景的不同使用不同的调制方式。
当信道条件好的时候,采用效率高的调制方式。
当信道条件差的时候,采用抗干扰能力强的调制方式。
再有,OFDM加载算法的采用,使系统可以把更多的数据集中放在条件好的信道上以高速率进行传送。
因此,OFDM技术非常适合高速数据传输。
此外,抗码间干扰(ISI)能力强。
码间干扰是数字通信系统中除噪声干扰之外最主要的干扰,它与加性的噪声干扰不同,是一种乘性的干扰。
造成码间干扰的原因有很多,实际上,只要传输信道的频带是有限的,就会造成一定的码间干扰。
OFDM由于采用了循环前缀,对抗码间干扰的能力很强。
OFDM技术的优点OFDM 技术的最大优点是,对抗频率选择性衰落或窄带干扰。
在单载波系统中,单个衰落或干扰能够导致整个通信链路失败,但在多载波系统中,仅有很小一部分载波会受到干扰。
对这些信道可以采用纠错码来进行纠错。
可以有效地对抗信号波形间的干扰。
适用于多径环境和衰落信道中的高速数据传输。
当信道中因为多径传输而出现频率选择性衰落时,只有落在频带凹陷处的子载波以及其携带的信息受影响,其他的子载波未受损害,因此系统总的误码率性能要好的多。
通过各子载波的联合编码,具有很强的抗衰落能力。
OFDM 技术本身已经利用了信道的频率分集,如果衰落不是很严重,就没有必要再加时域均衡器。
载波调制直接调制全文共四篇示例,供读者参考第一篇示例:载波调制是一种常见的调制技术,通过将模拟信号调制到载波信号上,实现信号的传输和通信。
在载波调制中,直接调制是一种最简单的调制方式。
直接调制是指将基带信号直接加到载波上,不经过其他处理的调制方式。
直接调制是一种简单且有效的调制方式,因为它不需要额外的调制器或者复杂的电路。
在直接调制中,基带信号直接和载波信号相加,形成调制后的信号,然后通过信道传输到接收端。
直接调制通常用于短距离通信或者低速数据传输,因为在高速传输时可能会出现信号失真或者误码率较高的问题。
载波调制的存在使得信号的传输更加可靠和高效。
通过将基带信号调制到载波上,可以将信号传输的频率范围扩展到更高的频率范围,从而可以实现更高的数据传输速率。
载波调制也可以提高信号的抗干扰性能,使得信号更不容易受到外部干扰的影响。
直接调制的一个主要优点是简单性,因为它不需要额外的复杂电路或者处理器。
这使得直接调制在一些简单的通信系统中被广泛应用,例如无线遥控器、家用电器等。
直接调制也具有低功耗的特点,适合用于一些对功耗要求比较严格的应用场景。
直接调制也有一些局限性。
直接调制的频谱效率较低,因为基带信号直接加到载波上会占用较宽的频谱资源。
直接调制受到信号失真和功耗较高的限制,不适合用于高速数据传输或者长距离通信。
直接调制在抗干扰性能上较弱,容易受到外部干扰的影响。
第二篇示例:载波调制是现代通信领域中非常重要的调制技术之一,它通过将数字信号转换成模拟载波信号来传输数据。
其中,直接调制又是载波调制中的一种重要方式,它具有简单、高效、低成本等优势,被广泛应用于各种通信系统中。
直接调制是一种基于载波频率调制的技术,它将数字信号直接加到载波信号上,不需要额外的调制器。
这种调制方式简单直接,能够高效地传输数据。
直接调制有多种形式,如幅度调制(AM)、频率调制(FM)、相位调制(PM)等。
其中,最常见的是幅度调制和频率调制。
无线通信中常用的调制方式无线通信是指通过无线电波或其他电磁波进行信息传输的技术。
在无线通信中,调制是将要传输的信息信号转换为适合无线传输的高频信号的过程。
调制方式的选择直接影响到无线通信系统的性能和效率。
下面将介绍几种常用的调制方式。
1. 幅度调制(AM)幅度调制是一种简单且常用的调制方式。
它通过改变载波的振幅来传输信息信号。
在AM调制中,信息信号的幅度变化会导致载波的振幅相应地变化。
接收端通过解调器将接收到的信号恢复为原始的信息信号。
幅度调制适用于带宽要求较低的应用,如调幅广播。
2. 频率调制(FM)频率调制是另一种常见的调制方式。
它通过改变载波的频率来传输信息信号。
在FM调制中,信息信号的变化会导致载波频率的相应变化。
接收端通过解调器将接收到的信号还原为原始的信息信号。
频率调制适用于对抗干扰能力较强的应用,如调频广播和无线电通信。
3. 相位调制(PM)相位调制是一种将信息信号的相位变化转换为载波相位变化的调制方式。
相位调制可以分为二进制相移键控(BPSK)和四进制相移键控(QPSK)等多种形式。
相位调制适用于对抗多径传播和频率选择性衰落的应用,如卫星通信和移动通信。
4. 正交频分复用(OFDM)正交频分复用是一种多载波调制技术。
它将高速数据流分成多个低速子流,并分配到不同的子载波上进行传输。
OFDM技术具有抗多径传播和抗频率选择性衰落的特点,适用于高速数据传输,如无线局域网和数字电视广播。
5. 正交振幅调制(QAM)正交振幅调制是一种将信息信号的振幅和相位变化转换为载波的振幅和相位变化的调制方式。
QAM技术在信号中同时传输两个参数,可以提高频谱利用率,适用于高速数据传输,如数字电视和宽带接入。
6. 直接序列扩频(DSSS)直接序列扩频是一种将信息信号通过乘以一个宽带的扩频码来实现的调制方式。
DSSS技术在信号中引入噪声样本,可以提高抗干扰能力和保护数据隐私,适用于无线局域网和蓝牙通信。
总结起来,无线通信中常用的调制方式包括幅度调制、频率调制、相位调制、正交频分复用、正交振幅调制和直接序列扩频。
电力载波的优缺点简述一、优点:只需要两端加上阻波器等少量设备即可实现通讯、远传等功能,投资小不需要重新架设网络,只要有电线,就能进行数据传递,无疑成为了解决这智能家居数据传输的最佳方案之一;同时因为数据仅在家庭这个范围中传输,束缚PLC应用的5大困扰将在很大程度上减弱,远程对家电的控制我们也能通过传统网络先连接到PC然后再控制家电方式实现,PLC调制解调模块的成本也远低于无线模块;二、缺点:1、信号质量差,单宽窄,线路停运时检修时有地线时就不能传送数据、配电变压器对电力载波信号有阻隔作用,所以电力载波信号只能在一个配电变压器区域范围内传送;2、三相电力线间有很大信号损失10 dB -30dB;通讯距离很近时,不同相间可能会收到信号;一般电力载波信号只能在单相电力线上传输;3、不同信号耦合方式对电力载波信号损失不同,耦合方式有线-地耦合和线-中线耦合;线-地耦合方式与线-中线耦合方式相比,电力载波信号少损失十几dB,但线-地耦合方式不是所有地区电力系统都适用;4、电力线存在本身固有的脉冲干扰;使用的交流电有50HZ和60HZ,其周期为20ms和,在每一交流周期中,出现两次峰值,两次峰值会带来两次脉冲干扰,即电力线上有固定的100HZ或120HZ脉冲干扰,干扰时间约2ms,因此干扰必须加以处理;有一种利用波形过0点的短时间内进行数据传输的方法,但由于过零点时间短,实际应用与交流波形同步不好控制,现代通讯数据帧又比较长,所以难以应用;5、电力线对载波信号造成高削减;当电力线上负荷很重时,线路阻抗可达1欧姆以下,造成对载波信号的高削减;实际应用中,当电力线空载时,点对点载波信号可传输到几公里;但当电力线上负荷很重时,只能传输几十米;6、可靠性差,通讯不稳定,由于低压电力线本身的介质,结构和负荷的影响,载波信号易受干扰;另外,电力载波抄表系统国家只允许在指定的试点地区做电表远程抄表试验,还没有应用到水表和气表抄表系统中,水表和气表必须将信号传输到采用电力载波通讯的采集设备上,也就是说:对水表和气表而言,没有解决连线的问题;电力载波通讯方式和电话线调制、以太网调制、无线传输等方式相比,灵活性、稳定性要差得多,目前电力载波最大的屏障体现在通讯成功率上;。
ofdm子载波主要调制方式OFDM(正交频分复用)是一种多载波调制技术,其主要调制方式是将数据分成多个子载波进行调制传输。
OFDM技术的主要优势在于能够有效地抵抗多径衰落和频率选择性衰落,提高系统的抗干扰能力和频谱利用效率。
在OFDM系统中,数据被分为多个子载波进行传输。
每个子载波都是正交的,即它们之间的互相干扰较小。
这是因为OFDM系统中的每个子载波都是在不同的频率上传输数据,互相之间没有重叠。
通过这种方式,OFDM技术能够有效地克服频率选择性衰落,提高系统的传输可靠性。
OFDM系统中,子载波的调制方式可以根据不同的需求选择。
常见的调制方式有相位移键控(PSK),振幅移键控(ASK)和正交振幅调制(QAM)等。
这些调制方式可以根据传输信道的要求来选择,以达到更好的传输效果。
PSK调制方式是指在每个子载波上改变相位来传输数据。
相位的改变可以代表不同的信息比特,从而实现数据的传输。
PSK调制方式简单高效,适用于高速传输场景。
ASK调制方式是指在每个子载波上改变振幅来传输数据。
振幅的改变可以代表不同的信息比特,从而实现数据的传输。
ASK调制方式适用于信噪比较高的传输场景。
QAM调制方式是指在每个子载波上同时改变相位和振幅来传输数据。
相位和振幅的改变可以组合成不同的符号,每个符号代表多个信息比特,从而实现更高的传输速率。
QAM调制方式适用于高速传输和高频带利用率的场景。
除了不同的调制方式,OFDM系统还可以通过改变子载波的数量和间隔来调整传输性能。
增加子载波的数量可以提高系统的传输容量,但也会增加系统的复杂度。
减小子载波的间隔可以提高系统的频谱利用率,但也会增加系统的抗多径衰落能力。
OFDM技术是一种基于多载波调制的传输技术,其主要调制方式可以根据不同的需求选择。
通过选择合适的调制方式和调整子载波参数,OFDM系统能够提高传输可靠性和频谱利用效率,适用于各种不同的通信场景。
调峰调频原理及对比调峰调频(Peak to Average Power Ratio, PAPR)是衡量调制信号波形峰值与平均功率之比的参数。
在无线通信系统中,信号的PAPR是一个重要的性能指标,它直接影响系统的传输效率和功率放大器的线性度。
调峰调频技术是为了降低信号的PAPR而开发的一种调制技术。
传统的调制技术如振幅调制(Amplitude Modulation, AM)和频率调制(Frequency Modulation, FM)在发送信号时可能产生高峰值,导致功率放大器发生非线性失真,从而降低整个系统的性能。
调峰调频技术通过改变信号的功率与频率分布来降低信号的峰值,从而减少功率放大器的非线性失真。
现代无线通信系统中常用的调峰调频技术有多载波调制(Multi-Carrier Modulation, MCM)和信号交织技术(Signal Interleaving Technique)。
多载波调制技术将信号分成多个子载波进行调制,每个子载波的峰值较低,从而降低整个信号的PAPR。
常见的多载波调制技术有正交频分复用(Orthogonal Frequency Division Multiplexing, OFDM)和多输入多输出正交频分复用(Multiple Input Multiple Output Orthogonal Frequency Division Multiplexing, MIMO-OFDM)。
信号交织技术通过将原始信号进行交织处理,使得峰值分布更加均匀,也能降低信号的PAPR。
OFDM是一种基于多载波调制的调峰调频技术,其原理是将整个信号分成多个窄带子载波进行调制。
OFDM将原始信号分解为多个低速调制的子信号,并用高速调制的子载波来同时传输这些子信号。
由于子载波数量较多,每个子载波的功率较低,从而降低了整个信号的峰值。
OFDM技术广泛应用于Wi-Fi、LTE、5G等无线通信系统中。
MIMO-OFDM是一种将多输入多输出技术与OFDM相结合的调峰调频技术。

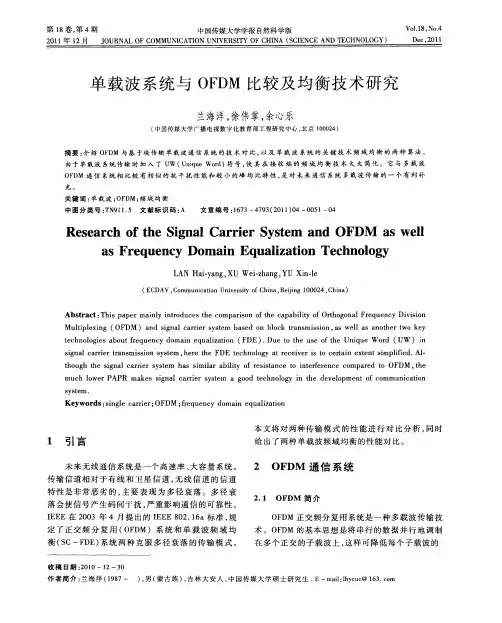

1/ 7 单载波调制和多载波调制优缺点比较 大家都知道,上海交大的 ADTB-T方案和清华的DMB-T方案,双方争论的 焦点就是,单载波调制性能优越还是多载波调制性能优越。
因此,在这里还是有必要简单介绍一下,什么是单载波调制和多载波调 制。 所谓单载波调制,就是将需要传输的数据流调制到单个载波上进行传送, 如:4-QAM (QPSK、8-QAM、16-QAM、32-QAM、64-QAM、128-QAM、256- QAM 或 8-VS
B、16-VSB等都是单载波调制。 上海交大的ADTB-T方案选用的是单载波调制,在 1999年50周年大庆试播 的时候,上海交大的ADTB-T方案采用的是8-VSB数字调制,到后来才改为16- QAM 数字调制。
QAM 调制也叫正交幅度调制,简称正交调幅;因为正交调幅有很多种调制 模式,如上面列出的就有 7 种,一般记为 n-QAM, n 表示各种调制映射到星座 图上的模数。模数越低,调制和解调电路就越简单,但传输的码率也相应降 低,例如:4-QAM的码率为2bit/S,而16-QAM的码率为4bit/S。一般,信号传 输条件越差,选择的模式就越低,例如:
卫星通信只能选择 QPSK而有线电视可选64-QAM和128-QAM,甚至256- QAM;对于地面电视广播,信号发送一般选 8-QAM、16-QAM、32-QAM,最高 只能选到 64-QAM。
正交调幅就是把一序列需要传送的数字信号( 2 进制码)分成两组,并分别 对两组数字信号进行幅度编码,使之变成幅度不同的调制信号,即 I 信号和 Q 信号,然后用 I 信号和 Q 信号分别对两个频率相同,但相位正好相差的两个载 波进行调幅,最后再把两路调制过的信号合成在一起进行传送。由于在调制之 前已经对输入信号进行过幅度编码,因此,这种调制也称为正交数字幅度调 制。
我国的HDTV如选用MPGE-2编码,最高传送码率大约为 20Mbit/S,如果选 用 16-QAM 调制模式,其频谱利用率是每赫芝传送 4 位数据,即码率为 4bit/S。 由此可知其载波最咼频率约为6MHz,经咼频调制后米用残留边带发送,其载频 带宽大约2/ 7
为 7 点多 MHz。 所谓多载波调制,就是将信道分成若干正交子信道,将高速数据信号转换 成并行的低速子数据流,然后调制到在每个子信道上进行传输。如:
n-COFDM,其中n为子载波数目。清华的DMB-T方案选用的是多载波调 制,在DMB-T方案中采用3780-COFDM调制方式。
多载波调制也叫编码正交频分复用调制。 就多载波调制中的各个载波而言,其调制的工作原理与 n-QAM 单载波调制 的工作原理基本相同,只是把需要传送的数据分成很多组(这里为 3780 组), 然后每组再分成两组,通过幅度编码以后便可生成两组 I信号和Q信号,而后 用 3780 组 I 信号和 Q 信号分别对 3780 个频率各不相同的载波进行正交调制, 最后把所有的调制信号合在一起进行传送。
上面我们简单介绍了单载波调制和多载波调制的工作原理,下面我们进一 步来分析单载波调制和多载波调制的优、缺点。
根据上面分析,采用16-QAM单载波调制,其最高码率为24Mbit/S,载波 频率为6MHz;如果选用多载波调制,在码率同样为 24Mbit/S的情况下,采用 3780-OFD M多载波调制,对于3780个载波平均下来,每个载波平均传送的码率 大约只有
6."3Kbit/S,这样,哪怕每个载波都选用 QPSK调制,其载波的最高频率还是 可以选得很低;如果选用16-QAM或64-QAM调制,其载波的最高频率还可以 进一步降低。
但这是在没有考虑解码以及图像信号处理需要时间的理想情况,实际并不 是这样。
一方面,在数字电视机中,选用的载波频率也不能太低,因为,数字信号 传送的速度一定要大于图像信号处理的速度,这样,最后输出信号才不会产生
间断。例如,我国HDTV的行扫描频率大约为32KHz如果不考虑MPEG解码电 路以及图像信号处理电路对输入信号处理所需要的时间,那么,多载波的最低 频率就不能低于32KHz否则,行扫描电路就会出现没有信号可扫描的情况,图 像显示就会出现间断。因此,MPEG解码电路以及图像信号处理电路对数字信号 传送速度也有同样的3/ 7
要求。 另一方面,多载波解调制对数字信号进行分批处理时候,每次都需要等 3780个载波传送的数据全部到齐以后,才能一次性地对数据进行处理,即需要 对信号进行并转串处理;因此,其解调制过程消耗的时间相对来说比较长,其 最低频率也就不能取得很低。另外,多载波调制一般都不采用残留边带发送, 因此,调制后的频带宽度相对于残留边带发送来说大约要宽一倍。
综合以上因素,就平均而言,多载波的平均频率相对来说可以低一些,但 载波的最高频率与单载波的频率相对来说,并不会相差很大。
载波频率低的最大好处就是,可以降低信号传送过程中的多经反射干扰 (即图像重影效应)。下面我们分三种情况来分析:
比如单载波频率为6MHz,其周期为 O."17uS,两个正交载波相差1/4个周期(90 °,为 O."O425uS;由于电磁波的速度约等于光速,即每微妙为 300米,那么,频 率为6MHz的载波对应于一个周期所传播的距离就是 51米,即波长为51米; 半个周期为
25."5 米(半波长), 1/4 个周期为 12."75 米( 1/4 波长)。 如果反射体的路经距离正好与电视接收点相差 12."75 米(或 1/4 波长的奇数倍),即电视接收机相当于同时收到两个信 号,一个是主信号,另一个是反射信号,两个调制载波信号的相位正好相差 90° ( 1/4 波长);这样,两个调制载波信号互相叠加以后,不但会改变原来信号的 相位,同时也会改变信号的幅度,结果相当于 I和Q两路信号互相串扰,并
且,当两个信号叠加之后的相位差越接近时,即反射信号越强,干扰就越严 重;在这种情况下,数字电视接收机的调制解调电路可能无法正常解码。
如果反射体的路经距离正好与电视接收点相差半个波长( 4/ 7
25."5 米,或半个波长的奇数倍),则两个调制载波信号的相位正好相差 180。(半波长),由于正交调制的两路信号(I和Q)都是对载波的半波进行幅 度调制的,因此,两路调制过的信号合成之后就相当于是对载波的 1/4 波进行 调制;当原信号正、负半周是对称时,则两个信号互相叠加的结果会使接收信 号减弱,相当于电视接收机接收灵敏度降低;当原信号正、负半周不是对称 时,则两个信号互相叠加的结果会使接收信号失真,相当于两路信号( I 和 Q) 互相串扰,与两个调制载波信号的相位相差 90°时没有多大区别。
如果反射体的路经距离正好与电视接收点相差 1 个波长( 51 米,或 1 个波 长的整数倍),两个信号的相位正好相差 360°( 1 个波长);当原信号正、负 半周为对称时,则两个信号互相叠加的结果会使接收信号加强,相当于电视接 收机接收灵敏度提高;当原信号正、负半周不是对称时,则两个信号互相叠加 的结果会使接收信号失真,相当于两路信号(I和Q)互相串扰,与两个调制载 波信号的相位相差 90°时没有多大区别。
由此可见,只要接收到两个信号(主信号和反射信号)的相位角相差正好 是 90°( 1 /4 波长)的整数倍,对单载波正交调制信号造成的干扰最严重;对于 其它相位差同样也会产生干扰,只是干扰程度相对来说没有 90°时那么严重。
假设多载波的最高频率只有3MHz,即为单载波频率的二分之一,相对来说 多载波的波长比较长;根据两点之间的电磁场强度与距离的平方成反比的定 理,可以求得,在 1/4 波长处是干扰最严重的地方,两者的电磁场强度相差 4 倍。而对所有载波平均而言,甚至可以相差几百倍,即多载波调制的多经干扰 相对来说比单载波轻。
但多载波调制和解调的过程都非常麻烦,多个载波经过调制后合在一起传 输,解调时对其再进行分离就非常困难;因为,在高码率传送之下,它无法用 滤波电路把各个调制载波信号选出来,只能采用同步分离的方法,因此,它对
同步信号的相位要求非常严格,所以多个载波对相位噪音的要求比单载波高很 多。 如果多载波调制信号解调时各个载波信号分离不干净,就相当于多个载波 之间会互相产生干扰,信噪比(S/N)就会降低。一般多载波解调电路要求信噪 比(S/N)的门限值要比单载波解调电路高好几个 db (根据报道为3-4dB)。
目前已经有很多方法可以降低单载波多经反射干扰,例如,采用数字延时 均衡5/ 7
技术,即从信号中取出一部分信号经延时一个相位后再与原信号叠加,现 在这种技术可以通过软件控制来实现,将来所有的数字信号接收机都可以采用 这种技术。很多人都认为,只有多载波调制才能用于移动电视接收机,而单载 波调制无法实现移动接收的功能。我认为,这种想法毫无道理。
比如,一辆汽车的速度是每小时 100 公里( 28米/秒),那么,它跑 1/4 周 期(6MHz)的时间(
O."O425uS)所对应的距离就是 1. "19 X 106米,这相当于 2. "3 X 108个波长;或它跑1/4波长的距离( 12."75 米)所对应的时间为 0."46 秒,相当于 27100个周期。这两个结果无论是在时间上或在距离上都 没有可比性。因此,汽车速度对单载波的相位影响几乎等于零。而受影响最大 的反而应该是,在
0."46 秒时间内,数字延时均衡电路是否能正常工作。 而对于高频载波在移动接收过程中产生的多普勒效应,它只影响接收频率 的偏移,这种影响对单载波调制和多载波调制都是一样的。
特别值得注意的是,由于 ADTB-T是单载波技术,因此,它对广电原有的发 射系统能够很方便的接洽。根据资料分析,在前端数字化改造方面,交大方案 的成本要比清华方案的成本节省约 80〜90%,仅需要一个MPEG和ADTB-T调制 器即可利用原有模拟发射机发射数字信号,而清华方案必需要整套更换成全新 的数字发射机,这笔代价在边远地区还是需要斟酌的很大的一笔开销。
同时,在衡量一个数字信号接收的时候,还需考虑信号的接收稳定率;由 于是数字信号的属性是 0 和 1,就是要么收到,要么收不到,这就凸现门限的意 义;根据测试结果,DMB-T的接收门限比DVB-T低,可ADTB-T的接收门限比 DMB-T还要低,这就是为什么采用 ADTB-T的发射系统其覆盖范围比DMB-T的 发射系统的覆盖范围更广阔的原因,因为其门限低,采用 ADTB-T接收机的灵敏
