铝合金焊接培训教材(共 86张PPT)

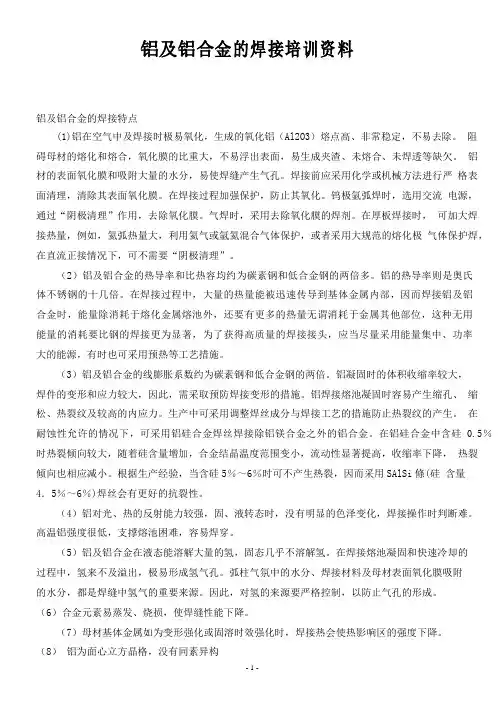

铝及铝合金的焊接培训资料铝及铝合金的焊接特点(1)铝在空气中及焊接时极易氧化，生成的氧化铝（Al2O3）熔点高、非常稳定，不易去除。

阻碍母材的熔化和熔合，氧化膜的比重大，不易浮出表面，易生成夹渣、未熔合、未焊透等缺欠。

铝材的表面氧化膜和吸附大量的水分，易使焊缝产生气孔。

焊接前应采用化学或机械方法进行严格表面清理，清除其表面氧化膜。

在焊接过程加强保护，防止其氧化。

钨极氩弧焊时，选用交流电源，通过“阴极清理”作用，去除氧化膜。

气焊时，采用去除氧化膜的焊剂。

在厚板焊接时，可加大焊接热量，例如，氦弧热量大，利用氦气或氩氦混合气体保护，或者采用大规范的熔化极气体保护焊，在直流正接情况下，可不需要“阴极清理”。

（2）铝及铝合金的热导率和比热容均约为碳素钢和低合金钢的两倍多。

铝的热导率则是奥氏体不锈钢的十几倍。

在焊接过程中，大量的热量能被迅速传导到基体金属内部，因而焊接铝及铝合金时，能量除消耗于熔化金属熔池外，还要有更多的热量无谓消耗于金属其他部位，这种无用能量的消耗要比钢的焊接更为显著，为了获得高质量的焊接接头，应当尽量采用能量集中、功率大的能源，有时也可采用预热等工艺措施。

（3）铝及铝合金的线膨胀系数约为碳素钢和低合金钢的两倍。

铝凝固时的体积收缩率较大，焊件的变形和应力较大，因此，需采取预防焊接变形的措施。

铝焊接熔池凝固时容易产生缩孔、缩松、热裂纹及较高的内应力。

生产中可采用调整焊丝成分与焊接工艺的措施防止热裂纹的产生。

在耐蚀性允许的情况下，可采用铝硅合金焊丝焊接除铝镁合金之外的铝合金。

在铝硅合金中含硅0.5％时热裂倾向较大，随着硅含量增加，合金结晶温度范围变小，流动性显著提高，收缩率下降，热裂倾向也相应减小。

根据生产经验，当含硅5％～6％时可不产生热裂，因而采用SAlSi條(硅含量4．5％～6％)焊丝会有更好的抗裂性。

（4）铝对光、热的反射能力较强，固、液转态时，没有明显的色泽变化，焊接操作时判断难。

高温铝强度很低，支撑熔池困难，容易焊穿。

铝合金焊接基础知识2017年第3期（总第12期）第三章铝及铝合金的焊接一、铝及铝合金的焊接方法用于铝及铝合金结构的焊接方法有：——钨极惰性气体保护焊（TIG）——熔化极惰性气体保护焊（MIG）——等离子弧焊（PLW）——钎焊——搅拌摩擦焊(FSW)——电阻焊目前，在铝及铝合金生产中，钨极惰性气体保护焊(缩写为TIG)和熔化极惰性气体保护焊(缩写为MIG)是应用较多的焊接方法。

TIG和MIG都是使用惰性气体（通常是氩气Ar、氦气He或氩氦Ar + He混合气）保护熔池。

二、TIG焊和MIG焊方法简介1、TIG焊工艺：TIG焊即钨极惰性气体保护焊接方法适合薄板焊接厚度一般小于3mm，也可用于较厚板材的打底焊接。

变形小、气孔率低，质量好、用于要求严格的产品。

TIG焊可以焊接钢和有色金属，适合所有位置上的焊接，较为经济的构件厚度是0.5mm到5mm，对于较厚工件，在焊接工艺上只用于打底焊接。

TIG工艺推荐使用交流电源；惰性保护气体的作用：焊接开始时，电弧会破除焊接区域的氧化层。

保护在电弧和熔池周围的惰性气体能够防止氧化层的形成；对钨极高温的顶端起到保护的作用，防止其被氧化。

因为这个原因，在钨极完全冷却以前，不能停止保护气体的输送。

不同保护气体TIG焊时对熔深的影响见下图：TIG焊的优点：焊接过程稳定、焊接质量好、适于薄板焊接、全位置焊接以及不加衬垫的单面焊双面成形工艺、焊接过程易于实现自动化、焊缝区无熔渣；TIG焊的不足：抗风能力差、对工件清理要求较高、生产效率低；2、MIG焊工艺：即熔化极惰性气体保护焊，其焊接设备示意图如下：MIG焊工艺方法适用于薄件和厚件长焊缝的焊接，由于焊丝作为一个电极不断地熔化填充熔池，使焊接速度更快，应用起来更经济、效率更高。

与TIG焊相比，连续送丝，电流密度大，焊丝熔化速度快，不需要频繁停机，生产效率高；由于惰性气体不与熔化金属产生冶金反应，避免氧化和氮化，在电极焊丝中不需要加入特殊的脱氧剂，使用与母材同等成分的焊丝即可进行焊接；几乎可以焊接所有金属，尤其适用于铝合金、铜合金、钛合金和不锈钢的焊接，直流反接焊接铝及铝合金，对母材表面的氧化膜有良好的阴极雾化清理作用；焊接准备工作要求严格，包括对焊接材料的清理和焊接区的清理等；厚板焊接中的封底焊焊缝成形不如TIG焊质量好；气孔是MIG焊缝中最常见的缺陷，焊缝中的气体来源主要有以下几方面：三、铝合金焊接难点和要点：1、焊接难点：由于铝及铝合金所具有独特的物理、化学性能，在焊接过程中会产生一系列困难，具体表现以下几点：容易与氧气结合形成氧化膜或杂质，焊接时易形成气孔、夹渣等缺陷； 导热性和热膨胀性较高，有很大的收缩应力；铝合金有较大的熔化温度范围，易产生裂纹；氢在液相中的溶解度较高，在凝固时则迅速下降，易产生气孔；铝材熔化时无色泽变化，操作者对温度控制较困难；1）、易氧化：铝合金表面总有一层难熔的氧化铝薄膜。

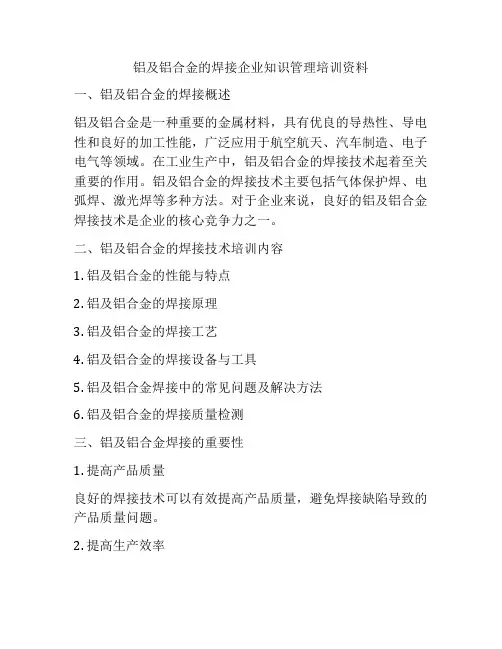

铝及铝合金的焊接企业知识管理培训资料一、铝及铝合金的焊接概述铝及铝合金是一种重要的金属材料，具有优良的导热性、导电性和良好的加工性能，广泛应用于航空航天、汽车制造、电子电气等领域。

在工业生产中，铝及铝合金的焊接技术起着至关重要的作用。

铝及铝合金的焊接技术主要包括气体保护焊、电弧焊、激光焊等多种方法。

对于企业来说，良好的铝及铝合金焊接技术是企业的核心竞争力之一。

二、铝及铝合金的焊接技术培训内容1. 铝及铝合金的性能与特点2. 铝及铝合金的焊接原理3. 铝及铝合金的焊接工艺4. 铝及铝合金的焊接设备与工具5. 铝及铝合金焊接中的常见问题及解决方法6. 铝及铝合金的焊接质量检测三、铝及铝合金焊接的重要性1. 提高产品质量良好的焊接技术可以有效提高产品质量，避免焊接缺陷导致的产品质量问题。

2. 提高生产效率优秀的焊接技术能够提高生产效率，减少人力资源的浪费，降低生产成本。

3. 符合环保要求铝及铝合金的焊接技术可以减少废气废水的产生，符合环保要求。

四、铝及铝合金焊接企业知识管理培训的重要性1. 知识管理有助于提高员工的专业技能，增强企业的核心竞争力。

2. 良好的知识管理可以帮助企业建立完善的焊接技术档案，以便日后参考。

3. 知识管理可以使企业在日常经营中更好地利用焊接技术知识资源，提高工作效率。

五、铝及铝合金焊接企业知识管理培训的实施策略1. 制定培训计划企业应当根据员工的实际情况，制定针对性的知识培训计划，包括内容、时间、方式等。

2. 选择合适的培训方式企业可以选择线下培训、在线学习、讲座等多种培训方式，以满足不同员工的学习需求。

3. 培训资源的整合企业应整合内外部的焊接技术资源，通过专业团队或外部专家的培训来提高员工的焊接技术知识。

4. 培训成果的评估培训结束后，企业应及时对员工的学习成果进行评估，以及时调整培训策略。

六、铝及铝合金焊接企业知识管理培训的效果评估1. 通过培训后，员工是否对铝及铝合金焊接技术有了更深入的理解和掌握？2. 培训后，焊接质量是否有所提高？3. 培训后，生产效率是否有所提升？4. 培训后，能否更好地遵循环保政策？5. 培训后，员工对企业焊接技术知识的知晓度和了解度是否有所增加？七、结语铝及铝合金的焊接技术是企业的重要组成部分，通过科学的知识管理培训，可以有效提高员工的焊接技术水平，增强企业的核心竞争力，推动企业实现可持续发展。

铝合金焊接基础知识2017年第5期（总第12期）第五章铝合金焊接缺陷的纠正预防措施目的：了解铝合金常见焊接缺陷的纠正预防措施要点【附焊接缺陷照片】内容：通过车间现场焊接缺陷照片，针对常见焊接缺陷采取的预防措施；车间焊接产品常见焊接缺陷产生的原因、危害及纠正预防措施的要点： 1、咬边产生咬边的主要原因：焊接工艺参数过大，热输入量过大；焊接速度过快，焊丝来不及将弧坑填满就离开熔池，便会出现咬边；施焊时焊枪角度过大，摆动不到位，也会引起咬边；咬边的危害：减少了母材金属的工作截面，减弱了焊接接头的强度，且会产生应力集中；预防措施：1)、选用合理的规范，降低焊接电流；调节电弧电压；2)、适当增加送丝速度或降低焊接速度和在熔池边缘的停留时间，使焊道填充饱满；3)、调整合适的焊枪角度，焊枪摆动均匀；4)、矫正操作姿势，采用良好的运条方式都会有利于消除咬边；5)、焊角焊缝时，用交流焊代替直流焊也能有效地防止咬边。

2、焊瘤（熔融金属溢出）产生焊瘤的主要原因：根部间隙过大、钝边薄，焊条角度、送丝角度和运条方法不正确、焊接电流大、焊接速度过慢。

焊瘤的危害：焊瘤不仅影响焊缝外表的美观，而且焊瘤下面常有未焊透缺陷，易造成应力集中。

对于管道接头来说，管道内部的焊瘤还会使管内的有效面积减少，严重时使管内产生堵塞。

预防措施：1)、焊接工艺设计及焊接组装时严格控制组装间隙；2)、焊前准备时确保焊缝坡口钝边尺寸符合要求；3)、调整合适的焊枪角度、送丝角度；4)、矫正操作姿势，采用良好的运条方式；5)、焊角焊缝时，用交流焊代替直流焊也能有效地防止咬边。

3、烧穿产生烧穿的主要原因：1)、焊接电流过大；2)、焊接速度太慢；3)、坡口及装配间隙不合理；4)、焊工操作技术水平低；烧穿的危害：烧穿是不允许存在的缺陷，它完全破坏了焊缝，使接头丧失其联接及承载能力。

预防措施：1)、适当减小焊接电流；2)、适当提高焊接速度；3)、坡口加工应符合技术规范，调整装配间隙，可增大钝边或减小根部间隙；在焊缝背面加垫板，使用脉冲焊；4)、改进焊工操作技术水平；4、裂纹：产生裂纹的主要原因：1)、焊接结构不合理，焊缝过度集中，焊接接头拘束度过大；2)、热输入过大，温度过高，合金元素烧损多；3)、收弧过快，弧坑没有填满，焊丝撤回过快；4)、焊接材料熔合比不合适；裂纹的危害：裂纹属于焊接接头中最严重的缺陷，因为裂纹两端的缺口效应会造成严重的应力集中，很容易引起扩展，形成宏观裂纹或整体断裂。

铝合金焊接基础知识2017年第4期（总第8期）第四章铝及铝合金材料的焊接缺陷本章节重点介绍：铝及铝合金材料常见焊接缺陷机及其产生的原因。

铝及铝合金焊接常用焊接方法为TIG焊即钨极惰性气体保护焊和MIG 焊即熔化极惰性气体保护焊；这两种焊接方法在焊接过程中常见的焊接缺陷及其缺陷产生的原因如下：一、TIG焊接铝及铝合金时，通常由于焊枪和填充棒使用不当、保护气体焊接坡口准备和清理不符合要求均可产生焊接缺陷，常见缺陷种类、产生原因和避免措施见表：二、MIG焊接铝及铝合金时，气孔是MIG焊缝中最常见的缺陷，焊缝中的气体来源主要有以下几方面：MIG焊焊接缺陷产生原因及防止措施三、车间焊接产品常见焊接缺陷及产生的原因：1、咬边：由于焊接参数选择不恰当，或操作方法不正确，沿焊趾的母材部位产生凹陷或沟槽，它是由于焊接时焊接电弧把焊件边缘母材熔化后，没有得到熔敷金属的补充，而在焊趾处产生的低于母材表面的沟槽。

咬边又分为连续咬边和局部咬边或焊缝单侧和双侧咬边。

产生咬边的主要原因：电弧热量太高，即焊接电流太大以及运条速度不当。

在角焊时，经常由于焊条角度或电弧长度不当而造成咬边。

2、焊瘤（熔融金属溢出）：焊接过程中，熔化金属流淌到焊缝之外未熔化的母材上，冷却后形成的未与母材熔合的金属瘤。

焊瘤不仅影响焊缝外观美观，而且焊瘤下面常有未熔合缺欠，易造成应力集中。

产生焊瘤的主要原因：根部间隙过大、钝边薄，焊条角度、送丝角度和运条方法不正确、焊接电流大、焊接速度过慢。

3、烧穿：焊接过程中，熔化金属自坡口背面流出，形成穿孔的缺欠。

产生烧穿的主要原因：焊接电流过大，焊接速度太慢，装配间隙过大或钝边太薄；4、焊缝形面不良：母材金属表面与靠近焊趾处焊缝表面的切面之间的夹角α过小；5、错边：两个焊件表面应平行时，未达到平行要求而产生的厚度方向上的偏差。

错边分为板材错边和管材错边。

6、未焊满：由于焊接填充金属熔敷不充分，在焊缝表面产生的纵向连续或者间断的沟槽；7、焊接接头不良：焊缝再引弧处，局部表面的不规则，它可能发生在盖面层，也可能发生在根部。
