不锈钢产品加工过程中存在的问题及解决方法第一篇：不锈钢产品加工过程中存在的问题及解决方法不锈钢产品加工过程中存在的问题及解决方法1、焊缝缺陷：焊缝缺陷较严重，采用手工机械打磨处理方法来弥补，产生的打磨痕迹，造成表面不均匀，影响美观。
2、表面不一致：只对焊缝进行酸洗钝化，也造成表面不均匀，影响美观。
3、划痕难除去：整体酸洗钝化，也不能将加工过程中产生的各种划痕去掉，并且也不能去除由于划伤、焊接飞溅而粘附在不锈钢表面的碳钢、飞溅等杂质，导致在腐蚀介质存在的条件下发生化学腐蚀或电化学腐蚀而生锈。
4、打磨抛光钝化不均匀：手工打磨抛光后进行酸洗钝化处理，对面积较大的工件，很难达到均匀一致处理效果，不能得理想的均匀表面。
并且工时费用，辅料费用也较高。
5、酸洗能力有限：酸洗钝化膏并不是万能的，对等离子切割、火焰切割而产和黑色氧化皮，较难除去。
6、人为因素造成的划伤比较严重：在吊装、运输和结构加工过程中，磕碰、拖拉、锤击等人为因素造成的划伤比较严重，使得表面处理难度加大，而且也是处理后产生锈蚀的主要原因。
7、设备因素：在型材、板材卷弯、折弯过程中，造成的划伤和折痕也是处理后产生锈蚀的主要原因。
8、其他因素：不锈钢原材料在采购、储存过程中，由于吊装、运输过程产生的磕碰和划伤也比较严重，也是产生锈蚀的原因之一。
应采取预防措施——表面处理1、清理打磨：如有损伤应打磨，尤其与碳钢件接触造成的划伤和飞溅、割渣造成的损伤必须认真彻底地清理打磨干净。
2、机械抛光：用适当的抛光工具进行抛光，要求处理均匀一致，并避免过抛和再划伤。
3、除油除尘：不锈钢件在进行酸洗钝化前，须按工艺清除油污、氧化皮、灰尘等杂物。
4、水喷砂处理：要根据不同的处理要求，选用不同的微玻璃珠、不同的工艺参数，并避免过喷等。
5、酸洗钝化：不锈钢件的酸洗钝化必须严格按工艺要求进行钝化。
6、清洗干燥：酸洗钝化后，应严格按工艺进行中和、冲洗、干燥，彻底清除残留的酸液。

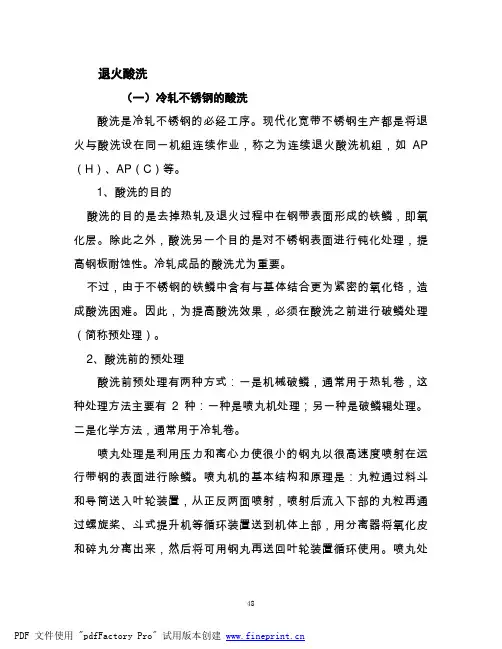

退火酸洗（一）冷轧不锈钢的酸洗酸洗是冷轧不锈钢的必经工序。
现代化宽带不锈钢生产都是将退火与酸洗设在同一机组连续作业，称之为连续退火酸洗机组，如AP （H）、AP（C）等。
1、酸洗的目的酸洗的目的是去掉热轧及退火过程中在钢带表面形成的铁鳞，即氧化层。
除此之外，酸洗另一个目的是对不锈钢表面进行钝化处理，提高钢板耐蚀性。
冷轧成品的酸洗尤为重要。
不过，由于不锈钢的铁鳞中含有与基体结合更为紧密的氧化铬，造成酸洗困难。
因此，为提高酸洗效果，必须在酸洗之前进行破鳞处理（简称预处理）。
2、酸洗前的预处理酸洗前预处理有两种方式：一是机械破鳞，通常用于热轧卷，这种处理方法主要有2种：一种是喷丸机处理；另一种是破鳞辊处理。
二是化学方法，通常用于冷轧卷。
喷丸处理是利用压力和离心力使很小的钢丸以很高速度喷射在运行带钢的表面进行除鳞。
喷丸机的基本结构和原理是：丸粒通过料斗和导筒送入叶轮装置，从正反两面喷射，喷射后流入下部的丸粒再通过螺旋桨、斗式提升机等循环装置送到机体上部，用分离器将氧化皮和碎丸分离出来，然后将可用钢丸再送回叶轮装置循环使用。
喷丸处理能力主要由叶轮装置的输出功率，投射量和投射速度决定，它是喷丸机最重要的技术指标。
破鳞辊处理是利用一组辊子（包括前后夹送辊、破鳞辊、矫直辊等）使钢带呈“S”形反复弯曲，使带钢表面上的铁鳞龟裂，以便易于剥落。
这种方法不会损伤热轧卷的表面，这种方法可代替喷丸处理或与喷丸处理组合使用，并且能改善带钢板形。
化学方法处理（盐浴法）也称碱洗法。
这种方法的特点是：在酸洗槽前设置碱槽和水洗槽，碱槽中装入NaOH 及氧化剂等盐类（例如某厂采用的成分配比为：NaOH 60% NaNO3 30% NaCL 10%），形成熔融的盐浴。
钢带通过盐浴浸渍，铁鳞上产生龟裂和鼓包。
然后钢带进入水洗槽冷却和冲洗，冲洗时产生的水蒸汽又使铁鳞发生物理性剥离，从而使下步酸洗容易进行。
这种方法所以适用于冷轧卷酸洗前予处理，还因为它能去除钢带表面上的油脂和其他污垢，使酸洗表面更均匀。
不锈钢腐蚀原因及预防措施详解一、不锈钢引起点蚀的因素及防止措施不锈钢极好的耐腐蚀性能是由于在钢的表面形成看不见的氧化膜，使其成为是钝态的。
该钝化膜的形成是由于钢暴露在大气中时与氧反应，或者是由于与其他含氧的环境接触的结果。
如果钝化膜被破坏，不锈钢就将继续腐蚀下去。
在很多情况下，钝化膜仅仅在金属表面和局部地方被破坏，腐蚀的作用在于形成细小的孔或凹坑，在材料表面产生无规律分布的小坑状腐蚀。
出现点蚀很可能是存在与去极剂化合的氯化物离子，不锈钢等钝态金属的点蚀常起因于某些侵蚀性阴离子对钝化膜的局部破坏，保护有高耐腐蚀性能的钝态通常需要氧化环境，但正好这也是出现点蚀的条件。
产生点蚀的介质是在C1-、Br-、I-、ClO4-溶液中存在Fe3+、Cu2+、Hg2+等重金属离子或者含有H2O2、O2等的Na+、Ca2+碱和碱土金属离子的氯化物溶液。
点蚀速率随温度升高而增加。
例如在浓度为4%-10%氯化钠的溶液中，在90℃时达到点蚀造成的重量损失最大；对于更稀的溶液，最大值出现在较高的温度。
防止点蚀的方法：（1）避免卤素离子集中。
（2）保证氧或氧化性溶液的均匀性，搅拌溶液和避免有液体不流动的小块区域。
（3）或者提高氧的浓度，或者去除氧。
（4）增加pH值。
与中性或酸性氯化物相比，明显碱性的氯化物溶液造成的点蚀较少，或者完全没有（氢氧离子起防腐蚀剂的作用）。
（5）在尽可能低的温度下工作。
（6）在腐蚀性介质中加入钝化剂。
低浓度的硝酸盐或铬酸盐在很多介质中是有效的（抑制离子优先吸咐在金属表面上，因此防止了氯化物离子吸咐而造成腐蚀）。
（7）采用阴极防腐。
有证据表明，用与低碳钢、铝或锌电隅合阴极保护的不锈钢在海水中不会造成点蚀。
含钼2%-4%的奥氏体型不锈钢具有良好的耐点蚀性能。
使用含钼奥氏体型不锈钢可显著减少点蚀或一般腐蚀，腐蚀介质例如氢化钠溶液、海水、亚硫酸、硫酸、磷酸和甲酸。
二、不锈钢的晶间腐蚀及预防措施含碳量超过0.03%的不稳定的奥氏体型不锈钢（不含钛或铌的牌号），如果热处理不当则在某些环境中易产生晶间腐蚀。

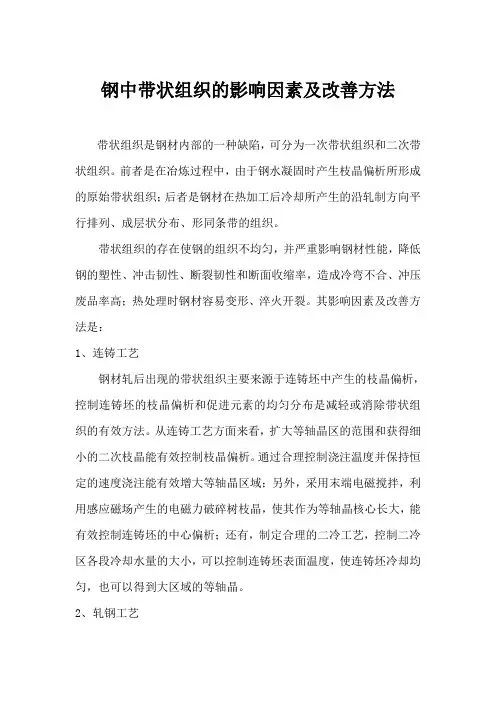

钢中带状组织的影响因素及改善方法带状组织是钢材内部的一种缺陷，可分为一次带状组织和二次带状组织。
前者是在冶炼过程中，由于钢水凝固时产生枝晶偏析所形成的原始带状组织；后者是钢材在热加工后冷却所产生的沿轧制方向平行排列、成层状分布、形同条带的组织。
带状组织的存在使钢的组织不均匀，并严重影响钢材性能，降低钢的塑性、冲击韧性、断裂韧性和断面收缩率，造成冷弯不合、冲压废品率高；热处理时钢材容易变形、淬火开裂。
其影响因素及改善方法是：1、连铸工艺钢材轧后出现的带状组织主要来源于连铸坯中产生的枝晶偏析，控制连铸坯的枝晶偏析和促进元素的均匀分布是减轻或消除带状组织的有效方法。
从连铸工艺方面来看，扩大等轴晶区的范围和获得细小的二次枝晶能有效控制枝晶偏析。
通过合理控制浇注温度并保持恒定的速度浇注能有效增大等轴晶区域；另外，采用末端电磁搅拌，利用感应磁场产生的电磁力破碎树枝晶，使其作为等轴晶核心长大，能有效控制连铸坯的中心偏析；还有，制定合理的二冷工艺，控制二冷区各段冷却水量的大小，可以控制连铸坯表面温度，使连铸坯冷却均匀，也可以得到大区域的等轴晶。
2、轧钢工艺一次带状组织是在连铸过程中出现的，但采用合理的轧钢工艺可有效抑制二次带状组织的出现。
轧钢工艺中加热制度、开轧温度、变形量、终轧温度和冷却速度等参数尤为重要。
通过铸坯加热，可对铸态组织的成分偏析起到均匀化作用，也可以降低轧制过程的变形抗力，在允许的条件下，都尽可能采用较高的加热温度，而且还要保证足够的加热时间。
另外，奥氏体未再结晶区大压下量轧制法不仅对材料的带状组织减轻有利，而且还有细化晶粒的作用；同时冷却速率也是改善带状偏析的关键因素，随着冷却速度的增加，带状组织级别减轻或消除。
3、热处理工艺通过合理的热处理能有效减轻带状组织的级别。
钢在退火过程中，由于随炉冷却，使先共析铁素体析出充分，加重带状组织级别。
在正火过程中，冷速较快，可以减轻带状组织。
采用等温正火工艺可有效抑制带状组织的产生，将钢材加热到Ac3或Acm以上30-50℃，保温一段时间，快速冷却到珠光体转变区的某一温度，然后进行保温使其完成铁素体和珠光体的均匀转变，随后在空气中进行冷却。
