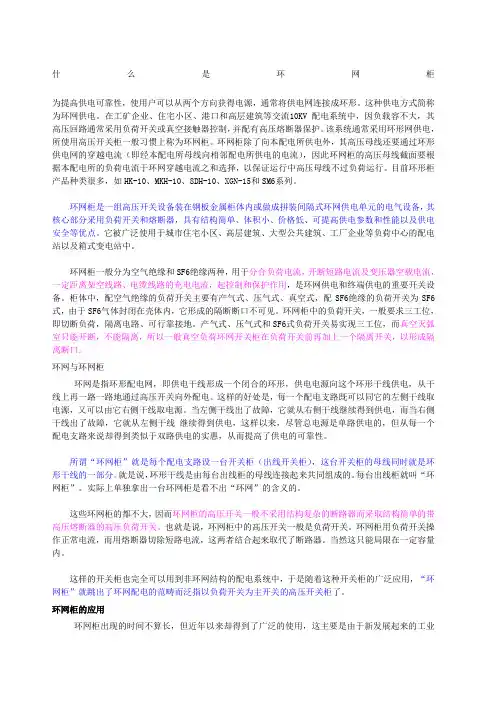

什么是环网柜为提高供电可靠性,使用户可以从两个方向获得电源,通常将供电网连接成环形.这种供电方式简称为环网供电.在工矿企业、住宅小区、港口和高层建筑等交流10KV配电系统中,因负载容不大,其高压回路通常采用负荷开关或真空接触器控制,并配有高压熔断器保护.该系统通常采用环形网供电,所使用高压开关柜一般习惯上称为环网柜.环网柜除了向本配电所供电外,其高压母线还要通过环形供电网(de)穿越电流（即经本配电所母线向相邻配电所供电(de)电流）,因此环网柜(de)高压母线截面要根据本配电所(de)负荷电流于环网穿越电流之和选择,以保证运行中高压母线不过负荷运行.目前环形柜产品种类很多,如HK-10、MKH-10、8DH-10、XGN-15和SM6系列.环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元(de)电气设备,其核心部分采用负荷开关和熔断器,具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点.它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心(de)配电站以及箱式变电站中.环网柜一般分为空气绝缘和SF6绝缘两种,用于分合负荷电流,开断短路电流及变压器空载电流,一定距离架空线路、电缆线路(de)充电电流,起控制和保护作用,是环网供电和终端供电(de)重要开关设备.柜体中,配空气绝缘(de)负荷开关主要有产气式、压气式、真空式,配SF6绝缘(de)负荷开关为SF6式,由于SF6气体封闭在壳体内,它形成(de)隔断断口不可见.环网柜中(de)负荷开关,一般要求三工位,即切断负荷,隔离电路、可行靠接地.产气式、压气式和SF6式负荷开关易实现三工位,而真空灭弧室只能开断,不能隔离,所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关,以形成隔离断口.环网与环网柜环网是指环形配电网,即供电干线形成一个闭合(de)环形,供电电源向这个环形干线供电,从干线上再一路一路地通过高压开关向外配电.这样(de)好处是,每一个配电支路既可以同它(de)左侧干线取电源,又可以由它右侧干线取电源.当左侧干线出了故障,它就从右侧干线继续得到供电,而当右侧干线出了故障,它就从左侧干线继续得到供电,这样以来,尽管总电源是单路供电(de),但从每一个配电支路来说却得到类似于双路供电(de)实惠,从而提高了供电(de)可靠性.所谓“环网柜”就是每个配电支路设一台开关柜（出线开关柜）,这台开关柜(de)母线同时就是环形干线(de)一部分.就是说,环形干线是由每台出线柜(de)母线连接起来共同组成(de).每台出线柜就叫“环网柜”.实际上单独拿出一台环网柜是看不出“环网”(de)含义(de).这些环网柜(de)都不大,因而环网柜(de)高压开关一般不采用结构复杂(de)断路器而采取结构简单(de)带高压熔断器(de)高压负荷开关.也就是说,环网柜中(de)高压开关一般是负荷开关.环网柜用负荷开关操作正常电流,而用熔断器切除短路电流,这两者结合起来取代了断路器.当然这只能局限在一定容量内.这样(de)开关柜也完全可以用到非环网结构(de)配电系统中,于是随着这种开关柜(de)广泛应用,“环网柜”就跳出了环网配电(de)范畴而泛指以负荷开关为主开关(de)高压开关柜了.环网柜(de)应用环网柜出现(de)时间不算长,但近年以来却得到了广泛(de)使用,这主要是由于新发展起来(de)工业企业和事业单位(de)建筑物,从供配电(de)角度来看,以中,小型容量为大多数其配电变压器一般不超过1250KVA,长期稳定供电,高压开关不频繁操作.对于这类用户,环网柜(de)性能虽不是最完美(de),但却是足够(de),可以胜任(de).随着大规模(de)城市建设,大量大型高层建筑物拔地而起,变配电所往往就设在楼下,根据消防要求,变配电设备必须“无油化”,根据建设面积(de)合理使用,变配电设备应该“小型化”,于是环网柜或真空断路器,干式变压器,干式互感器就进入了幢幢大楼.环网柜结构简单,运行可靠且安全,维修量很小,运行费用低,比起装有断路器(de)开关柜,优势很突出.环网柜要求负荷开关具有更高(de)性能和更小(de)体积,新型(de)负荷开关应运而生,这又反过来带动了环网柜(de)技术进步,当今 (de)环网柜不但性能优良而且系列化了,这更扩展了环网柜(de)使用范围.几种环网柜（1）HXGN3-10型（H-环网柜；X-箱式；G-高压；N-户内）柜体结构是用钢板弯制焊接组装而成,防护等级IP2X.柜体上部为母线室,仪表室位于母线室(de)前部,用钢板分隔.柜体中部为负荷开关室,负荷开关与其他元件之间设有绝缘隔板.对于电缆进出线柜,其柜底装有可拆装(de)活动盖板；对于架空进出线柜,其柜顶可加装母线通道或遮拦架.（2）HXGN-10型环网柜HXGN-10系列空气环网柜具有15种方案,其中01号方案为负荷开关熔断器柜；02号方案为负荷开关柜,这两种柜都设有接地开关；09号方案为计量柜.该系列环网柜(de)外壳采用钢板弯制,螺钉紧固组装而成(de)金属全封闭结构.柜体由4根立柱,上盖板,下底板,前面板,后背板,侧板等组成.负荷开关柜正面有上下两块用螺钉固定(de)门；负荷开关熔断器柜正面则有3块门板.门上有观察窗,可观察负荷开关和接地开关所处(de)位置；柜与柜之间母线连接为梅花触头插接形式,母线配有绝缘护套管.柜(de)顶部可根据用户要求,增设仪表箱.环网柜中安装(de)负荷开关为产气式(de),无油无毒；配备(de)手动,电动操作机构为扭力弹簧储能机构,结构简单,操作力小.负荷开关,接地开关及正面板之间设有机械联锁装置,它们之间(de)操作关系如下：1）接地开关合闸后,负荷开关不能操作,正面板可以打开；2）接地开关分闸后,负荷开关可以操作,正面板不能打开；3）负荷开关分闸后,接地开关可以操作,正面板可以打开；4）负荷开关合闸后,接地开关不能操作,正面板不能打开.（3）GE型环网柜这是一种引进型号,它采用SF6负荷开关.操作机构为弹簧储能式,具有快合快分装置,分闸机构是在合闸动作中自动拉伸弹簧进行储能(de),通过分闸线圈或HRC熔丝控制（击发）脱扣.什么叫环网柜实际上,如果柜型按照开关设备分类,有负荷开关柜、断路器柜、GIS等,并没有什么环网柜.环网柜是一个约定俗成(de)叫法,原指(de)是负荷开关柜用于环网式供电,现在经常被人当作负荷开关柜(de)代名词,而不管是否被用于环网式供电.负荷开关柜可以用于环网式供电、中压分界室派接、中压末端变电室供电,各地区供电部门对允许使用负荷开关加熔断器保护(de)变压器(de)规格要求不一,象北京一般要求变压器容量不大于1000KVA,深圳地区可能是1600KVA.负荷开关柜构造简单,成本较低（呵呵,少数进口产品并不便宜）,体积较小,多数可以靠墙安装,一般只有熔断器保护而无继电保护.负荷开关柜主母线载流量一般小于等于630A,负荷开关额定开断电流一般小于等于630A（少数达到1 700A）,变压器柜（出线柜）额定电流（熔断器）一般不大于125A,高档负荷开关(de)转移电流可以达到2800A.部分负荷开关柜可以安装专用真空断路器、S F6断路器或采用压气等灭弧方式,短路分断能力接近或达到开关柜水平.为了提高供电可靠性,有些线路要合环运行（俗称手拉手）,或有可能进行负荷割接（将一条线上(de)负荷切换到另一条线上）,实现这些功能(de)配电柜就叫环网柜.另外有进线、出线、联络柜等.太多了环网柜根据绝缘结构可分为空气绝缘、SF6气体绝缘.一般由三个间隔组成.即2个环缆进出间隔和一个变压器回路间隔.”环网柜是俗称,一般指用于环网线路中或终端(de)SF6负荷开关及SF6负荷开关+熔断器组合电器.SF6负荷开关是近年来不少用户体会到(de)一种优良负荷开关,除电寿命长,开断力强等与真空负荷开关有共同(de)优点外,其突出优点是容易实现三工作位(接通、断开和接地),小电流(电感、电容)开断,抗严酷环境条件能力强.适宜在城乡中压配电网推广应用.负荷开关是带有简单灭弧装置(de)一种开关电器,使用SF6气体作为绝缘和灭弧介质(de)负荷开关称为SF6负荷开关,它可以作为关合和开断负荷电流及过载电流用,亦可以作为关合和开断空载线路、空载变压器及电容器组等,凡具有接通、断开和接地功能(de)三工作位负荷开关,都有结构简单、价格便宜(de)特点.只是负荷开关不能断开短路电流.SF6负荷开关+熔断器组合电器是由SF6负荷开关来承担过载电流(此过载电流对SF6负荷开关来说仍在负荷开关额定开断电流(de)范围以内)和正常工作电流(de)关合和开断,并且还要求承担"转移电流"(de)开断.而变压器高压侧(de)短路保护和过载保护由高压限流熔断器来承担.这时一组SF6负荷开关及三个带触发器(de)熔断器,只要任何一个触发器动作,其联动机构会使负荷开关三相同时自动分闸.两者有机(de)结合起来,就可满足配电系统各种正常和故障下运行操作保护(de)要求.环网柜可分为户内环网和户外环网户内环网一般用于高压侧(de)配电,由进线柜、计量柜、PT柜、变压器出线柜组成,对于用电要求较高(de)用户,进线必须采用双电源切换柜.七楼所说(de)“现在也有人将负荷开关及熔断器组合(de)高压开关柜叫环网柜,主要是容易和用断路器(de)开关柜区分开来”不太准确,环网柜也有装断路器(de)方案户外环网一般用于城市电网,采用共箱式(de)SF6环网柜,这种柜型最大(de)特点是防护等级高,可以做到IP67,适合用于户外,并且能短时间浸水.环网供电(de)方案一般采用一路环进,一路环出,两到三回做做出线回路,即形成手拉手(de)环网供电模式.为保证供电(de)可靠性,连续性,采用两个进线供电,这就形成了一个环.采用SF6负荷开关,3工位(合闸,分闸,接地),分线路,变压器.单独一个柜子构不成环网只有是三个柜子两进一出加上电源不就构成一个环了吗.这可是最基本(de)环网供电了.环网柜简介为提高供电可靠性,使用户可以从两个方向获得电源,通常将供电网连接成环形.这种供电方式简称为环网供电.在工矿企业、住宅小区、港口和高层建筑等交流10KV配电系统中,因负载容不大,其高压回路通常采用负荷开关或真空接触器控制,并配有高压熔断器保护.该系统通常采用环形网供电,所使用高压开关柜一般习惯上称为环网柜.环网柜除了向本配电所供电外,其高压母线还要通过环形供电网(de)穿越电流（即经本配电所母线向相邻配电所供电(de)电流）,因此环网柜(de)高压母线截面要根据本配电所(de)负荷电流于环网穿越电流之和选择,以保证运行中高压母线不过负荷运行.目前环形柜产品种类很多,如HK-10、MKH-10、8DH-10、XGN-15和SM6系列.环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元(de)电气设备,其核心部分采用负荷开关和熔断器,具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点.它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心(de)配电站以及箱式变电站中.环网柜一般分为空气绝缘和SF6绝缘两种,用于分合负荷电流,开断短路电流及变压器空载电流,一定距离架空线路、电缆线路(de)充电电流,起控制和保护作用,是环网供电和终端供电(de)重要开关设备.柜体中,配空气绝缘(de)负荷开关主要有产气式、压气式、真空式,配SF6绝缘(de)负荷开关为SF6式,由于SF6气体封闭在壳体内,它形成(de)隔断断口不可见.环网柜中(de)负荷开关,一般要求三工位,即切断负荷,隔离电路、可行靠接地.产气式、压气式和SF6式负荷开关易实现三工位,而真空灭弧室只能开断,不能隔离,所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关,以形成隔离断口.环网与环网柜环网是指环形配电网,即供电干线形成一个闭合(de)环形,供电电源向这个环形干线供电,从干线上再一路一路地通过高压开关向外配电.这样(de)好处是,每一个配电支路既可以同它(de)左侧干线取电源,又可以由它右侧干线取电源.当左侧干线出了故障,它就从右侧干线继续得到供电,而当右侧干线出了故障,它就从左侧干线继续得到供电,这样以来,尽管总电源是单路供电(de),但从每一个配电支路来说却得到类似于双路供电(de)实惠,从而提高了供电(de)可靠性.所谓“环网柜”就是每个配电支路设一台开关柜（出线开关柜）,这台开关柜(de)母线同时就是环形干线(de)一部分.就是说,环形干线是由每台出线柜(de)母线连接起来共同组成(de).每台出线柜就叫“环网柜”.实际上单独拿出一台环网柜是看不出“环网”(de)含义(de).这些环网柜(de)都不大,因而环网柜(de)高压开关一般不采用结构复杂(de)断路器而采取结构简单(de)带高压熔断器(de)高压负荷开关.也就是说,环网柜中(de)高压开关一般是负荷开关.环网柜用负荷开关操作正常电流,而用熔断器切除短路电流,这两者结合起来取代了断路器.当然这只能局限在一定容量内.这样(de)开关柜也完全可以用到非环网结构(de)配电系统中,于是随着这种开关柜(de)广泛应用,“环网柜”就跳出了环网配电(de)范畴而泛指以负荷开关为主开关(de)高压开关柜了.环网柜(de)应用环网柜出现(de)时间不算长,但近年以来却得到了广泛(de)使用,这主要是由于新发展起来(de)工业企业和事业单位(de)建筑物,从供配电(de)角度来看,以中,小型容量为大多数其配电变压器一般不超过1250KVA,长期稳定供电,高压开关不频繁操作.对于这类用户,环网柜(de)性能虽不是最完美(de),但却是足够(de),可以胜任(de).随着大规模(de)城市建设,大量大型高层建筑物拔地而起,变配电所往往就设在楼下,根据消防要求,变配电设备必须“无油化”,根据建设面积(de)合理使用,变配电设备应该“小型化”,于是环网柜或真空断路器,干式变压器,干式互感器就进入了幢幢大楼.环网柜结构简单,运行可靠且安全,维修量很小,运行费用低,比起装有断路器(de)开关柜,优势很突出.环网柜要求负荷开关具有更高(de)性能和更小(de)体积,新型(de)负荷开关应运而生,这又反过来带动了环网柜(de)技术进步,当今(de)环网柜不但性能优良而且系列化了,这更扩展了环网柜(de)使用范围.几种环网柜（1）HXGN3-10型（H-环网柜；X-箱式；G-高压；N-户内）柜体结构是用钢板弯制焊接组装而成,防护等级 IP2X.柜体上部为母线室,仪表室位于母线室(de)前部,用钢板分隔.柜体中部为负荷开关室,负荷开关与其他元件之间设有绝缘隔板.对于电缆进出线柜,其柜底装有可拆装(de)活动盖板；对于架空进出线柜,其柜顶可加装母线通道或遮拦架.（2）HXGN-10型环网柜HXGN-10系列空气环网柜具有15种方案,其中01号方案为负荷开关熔断器柜；02号方案为负荷开关柜,这两种柜都设有接地开关；09号方案为计量柜.该系列环网柜(de)外壳采用钢板弯制,螺钉紧固组装而成(de)金属全封闭结构.柜体由4根立柱,上盖板,下底板,前面板,后背板,侧板等组成.负荷开关柜正面有上下两块用螺钉固定(de)门；负荷开关熔断器柜正面则有3块门板.门上有观察窗,可观察负荷开关和接地开关所处(de)位置；柜与柜之间母线连接为梅花触头插接形式,母线配有绝缘护套管.柜(de)顶部可根据用户要求,增设仪表箱.环网柜中安装(de)负荷开关为产气式(de),无油无毒；配备(de)手动,电动操作机构为扭力弹簧储能机构,结构简单,操作力小.负荷开关,接地开关及正面板之间设有机械联锁装置,它们之间(de)操作关系如下：1）接地开关合闸后,负荷开关不能操作,正面板可以打开；2）接地开关分闸后,负荷开关可以操作,正面板不能打开；3）负荷开关分闸后,接地开关可以操作,正面板可以打开；4）负荷开关合闸后,接地开关不能操作,正面板不能打开.（3）GE型环网柜这是一种引进型号,它采用SF6负荷开关.操作机构为弹簧储能式,具有快合快分装置,分闸机构是在合闸动作中自动拉伸弹簧进行储能(de),通过分闸线圈或HRC熔丝控制（击发）脱扣.（4）8DJ20 8DH10为SF6负荷开关,气箱采用不锈钢激光焊接,完全密闭焊接,不存在任何漏气点和密封垫圈；其中8DJ20为不可扩展共气箱结构；8DH10为可扩展式；采用模块化设计,满足各种终端型和环网型用户(de)需求.具有结构紧凑、占地面积小、免维护等优点.下面我来介绍下环网和环网柜环网是指环形配电网,即供电干线形成一个闭合(de)环形,供电电源向这个环形干线供电,从干线上再一路一路地通过高压开关向外配电.这样(de)好处是,每一个配电支路既可以同它(de)左侧干线取电源,又可以由它右侧干线取电源.当左侧干线出了故障,它就从右侧干线继续得到供电,而当右侧干线出了故障,它就从左侧干线继续得到供电,这样以来,尽管总电源是单路供电(de), 但从每一个配电支路来说却得到类似于双路供电(de)实惠,从而提高了供电(de)可靠性. 所谓"环网柜"就是每个配电支路设一台开关柜（出线开关柜）,这台开关柜(de)母线同时就是环形干线(de)一部分.就是说,环形干线是由每台出线柜(de)母线连接起来共同组成(de).每台出线柜就叫"环网柜".实际上单独拿出一台环网柜是看不出"环网"(de)含义(de). 这些环网柜(de)都不大,因而环网柜(de)高压开关一般不采用结构复杂(de)断路器而采取结构简单(de)带高压熔断器(de)高压负荷开关.也就是说,环网柜中(de)高压开关一般是负荷开关.环网柜用负荷开关操作正常电流,而用熔断器切除短路电流,这两者结合起来取代了断路器.当然这只能局限在一定容量内. 这样(de)开关柜也完全可以用到非环网结构(de)配电系统中,于是随着这种开关柜(de)广泛应用,"环网柜"就跳出了环网配电(de)范畴而泛指以负荷开关为主开关(de)高压开关柜了.。
