中控会议系统调试手册 一、中控TS-9100中控主机主要接口说明：1. 程序传输口：用于连接电脑上传控制程序到中控主机用，上传程序是先将程序进行编译，编译完成后若程序无误，将程序上传，选择在“闪存中建立影像”，在通信端口中将波特率设为“115200”，如图2. 红外接口：用于接红外发射棒以便控制设备，如DVD ，电视，投影仪等红外设备，红外最主要的是要对准受控设备的接收头，可以把发射棒的头子离受控设备几厘米，先看是否受控，再慢慢找准受控设备的接收头在哪里。
总线接口2.红外接口5.串行接口1.程序传输接口3.弱继电器接口贴好红外发射棒之后，最好打胶，或者用线胶在外面贴好，红外棒自带的胶时间长了容易脱落。
3.弱点继电器口：用于接一些只需触点短路控制的设备，如投影仪的升降架等；总线接口：用于无线接收器和电源管理器等设备；5.串行接口：用于接一些可通过RS232,RS422.RE485控制的设备，如矩阵，音量控制器，会议主机，摄像头，投影仪等。
（1）RS232接法：DB9的3脚是发送脚（TX），2脚是接收脚（RX），5脚是地线（GND）。
一般接三个脚就可以了。
3脚接受控设备的RX，2脚接受控设备的TX，5脚接受控设备的GND。
一般情况下，如果受控设备是DB9的母头，可以2对2，3对3，5对5。
如果受控设备是DB9公头，可以2对3，3对2，5对5。
但这不是绝对，仔细看受控设备的说明书才行。
注意：有些设备会大量返回数据，把中控主机的串口阻塞，导致死机，比如D70的控制。
那么可以不接中控主机DB9的第二脚（即接收脚），因为接收的数据对中控没任何意义，所以可以不接。
（2）485接法：如果是控制摄象头，那么中控主机是发码，摄象头是接收。
中控主机DB9的4为485+，9为485- ，只需要接4脚到摄象头的485+，9脚到摄象头的485-就可以了。
如果接会议跟踪主机或者其它返回代码的设备，那么中控主机是接收代码，会议主机是发送代码。
{会议管理}会议系统使用手册...../...../第六章会议系统6.1公信数字讨论系统公信牌会议数字讨论系统采用国际先进技术，精心设计而成。
本系统通过计算机或触摸屏对会议系统进行有序管理和控制，既可以在座位上进行会议签到，会议人员对应会场图示，一目了然，又可以进行会议讨论和发言，发言有申请发言、抢答发言、自由讨论等多种模式。
同时配上自动摄像跟踪，还可以实时将与会实况图像反映ft来，通过显示设备，向全会场展示。
TL-3000 会议讨论系统是适合各种现代大、中、小型会议的讨论系统的设备，它具优良性能：1、安全性：与会人员接触密切的代表单元（话筒）不供交流电源，由主机提供的低压直流电源供电，确保人身安全。
主机使用的材料和器件，经过精心设计安装及严格的测试。
2、抗干扰能力：系统采用多屏蔽专用电缆6xØ0.2双屏蔽线，防脱落航空插头，抗干扰能力大大加强。
3、语音清晰：话筒采用高度性能电容咪芯，咪杆采用先进声学原理设计和校准，确保音质最佳。
在主机电路中采用先进的音调处理电路芯片及高、低通滤波器即保证抗干扰能力。
4、扩展性好：四路线路输ft口，每路限制 25 个话筒，标准单台主机可连接 70 个单元。
5、主机操作简单：可配计算机控制软件，可配置触摸屏；控制简单，图形化显示会场和代表位置，并显示发言状态。
申请发言、等待发言、自由讨论等多种控制模式，高速摄像球自动摄像跟踪定位拍摄，可以实现自动摄像、录音等。
6、代表单元操作简单：与会人员只需轻按一下按键便可以发言，音量旋钮可以调节内置扬声器的音量；系统维护无需太多的专业技能，普通的技术人员经过短期的培训便可以实施。
6.1.1数字讨论会议系统主要功能及特点功能：本系统通过计算机或触摸屏对会议讨论进行有序管理和控制，可以进行会议讨论和发言，发言有申请发言、等待发言、自由讨论等多种模式，同时利用计算机系统对发言内容、图像进行自动跟踪记录，便于会后进行总结和整理。
NC 软件340 420-xx用户手册HEIDENHAIN会话格式可视显示器上的控制器切换屏幕布局在加工或编程模式之间切换选择屏幕上功能的软键切换软键行输入字母和符号的打字键盘文件名注释ISO程序机床操作模式手动操作电子手轮通过MDI进行定位单步程序运行连续程序运行编程模式编程和编辑试运行程序/文件管理器TNC功能选择或删除程序或文件外部数据传输在程序中输入程序调用MOD功能显示NC错误信息的帮助文本袖珍计算器移动高亮区直接到程序块循环和参数功能移动高亮区直接到程序块循环和参数功能进给速度/主轴速度倍率控制旋钮编程路径移动切入/切出轮廓FK自由轮廓编程直线圆的中心/极坐标极心圆及圆心圆及半径相切连接的圆弧倒角圆角刀具功能输入和调用刀具长度和半径循环子程序和程序段重复定义和调用循环输入和调用子程序和程序段重复标号程序中间程序停止在程序中输入探头功能坐标轴和编号输入和编辑选择坐标轴或输入坐标轴到程序中编号小数点改变算术符号极坐标增量尺寸Q参数捕捉实际位置跳过对话问题删除字确认输入并恢复对话结束块清除数字输入或清除TNC错误信息中止对话删除程序段TNC 型号软件和特性本手册说明了TNC按以下NC软件号提供的功能和特性TNC型号NC软件号iTNC 530 340 420-xxiTNC 530E 340 421-xx后缀E表示TNC的出口版本TNC的出口版本具有以下限制可同时在不超过4个轴上进行直线移动机床制造商通过设置机床参数修改机床TNC可用特性本手册中描述的一些功能可能在您的机床上没有提供您的机床上可能没有提供的TNC功能包括3维探头探测功能使用TT 130进行刀具测量攻丝刚性在中断后返回轮廓请与您的机床制造商联系以熟悉您的机床的特性许多机床制造商以及HEIDENHAIN提供TNC的编程课程我们推荐这些课程因为这是提高您的编程能力和与其他TNC用户共享信息和想法的有效途径探头循环用户手册在另外手册中描述了所有探头功能如果需要该用户手册的拷贝请与HEIDENHAIN联系手册ID编号369 280-xx使用地点TNC遵守EN55022规范对A类设备的限制并主要用于工业化区域HEIDENHAIN iTNC 530I。
Quidway 华为S5300系列以太网交换机配置指南-基础配置1 登录S-switch1.1 简介1.1.1 登录S-switch设备的方式1.1.2 配置任务的逻辑关系1.2 通过Console口登录1.2.1 建立登录任务1.2.2 通过Console口登录S-switch1.3 通过Telnet方式本地登录1.3.1 建立登录任务1.3.2 通过Telnet方式从本地登录S-switch1.4 通过Telnet方式远程登录1.4.1 建立登录任务1.4.2 通过Telnet方式远程登录S-switch1.5 通过SSH方式登录1.5.1 建立登录任务1.5.2 通过SSH方式登录S-switch插图目录图1-1通过Console口登录到S-switch图1-2新建连接图1-3连接端口设置图1-4端口通信参数设置图1-5终端类型选择图1-6通过Telnet方式本地登录图1-7 PC直连式登录S-switch表格目录表1-1管理接口介绍表1-2 Console口和ETH口编号表1-3通信参数1 登录S-switch介绍如何从客户端登录到S-switch。
• 1.1 简介介绍登录S-switch的方式以及各配置任务间的逻辑关系。
• 1.2 通过Console口登录介绍如何通过Console口登录到S-switch。
• 1.3 通过Telnet方式本地登录介绍如何通过Telnet方式从本地登录到S-switch。
• 1.4 通过Telnet方式远程登录介绍如何通过Telnet方式远程登录到S-switch。
• 1.5 通过SSH方式登录介绍如何通过SSH方式登录到S-switch。
1.1 简介介绍登录S-switch的方式以及各配置任务间的逻辑关系。
• 1.1.1 登录S-switch设备的方式• 1.1.2 配置任务的逻辑关系1.1.1 登录S-switch设备的方式为了对S-switch设备进行配置或管理，需要登录到S-switch上。

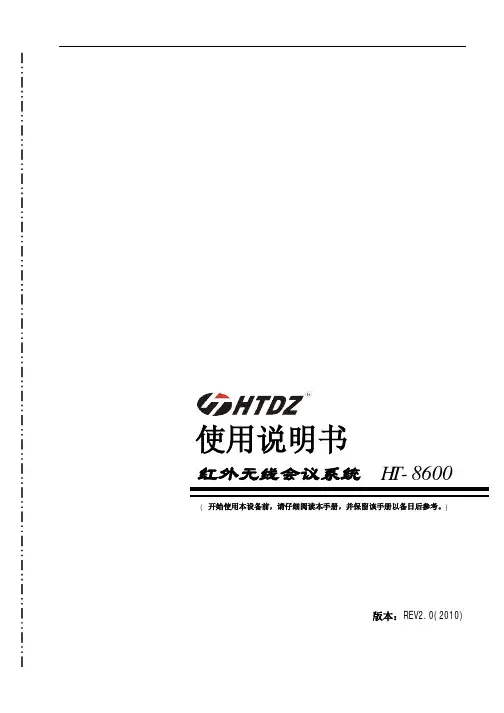

使用说明书红外无线会议系统 HT-8600 ( 开始使用本设备前，请仔细阅读本手册，并保留该手册以备日后参考。
)版本：REV2.0(2010)警告为避免发生火灾或触电等安全隐患，请遵守以下规则：²请勿让本设备受潮或损伤。
²请勿在本设备上放置盛有液体的物品。
²请勿在本设备放置裸露的火焰源，如点燃的蜡烛。
²本设备安装周围的间隙应不小于10cm。
²通风孔不应覆盖诸如报纸、桌布和窗帘等物品而妨碍散热。
²只能使用本手册指定的专用电池,并且专用电池不能挪作它用。
²本设备使用的市网电源规格必须严格遵守本手册规定的参数，使用其它规格的市网电源可能会造成本设备永久性损坏。
²设备工作温度范围为0-40°C，实际使用环境请勿超出此温度范围。
²设备的电源插头应插在带有接地的插座中使用。
²如设备上标有警告标志的端子是危险带电的警告，非专业人员请勿操作。
²废弃电池不要乱丢，请放入指定的回收箱，否则可能对环境造成严重后果。
注意Ø本手册中文字前带标志的语句表示一般性指导事项，可在安装使用中参考。
Ø本手册中文字前带标志的语句表示警告性注意事项，请在安装使用中务必遵守。
Ø本设备在温或热带均可正常使用。
Ø过强的电磁干扰可能会影响本系统的正常工作。
Ø过强的静电可能会损伤本设备或使本设备暂时性的失效，请注意静电防护。
索引一、系统描述- - - - - - - - - - - - - - - - - - - - - - - - - - - - - 61.1系统功能特点- - - - - - - - - - - - - - - - - - - - - - - - - - 61.2主控机- - - - - - - - - - - - - - - - - - - - - - - - - - - - - 61.2.1主控机实物图- - - - - - - - - - - - - - - - - - - - - - - 61.2.2主控机功能特性- - - - - - - - - - - - - - - - - - - - - - 61.2.3主控机功能示意图- - - - - - - - - - - - - - - - - - - - - 71.2.4主控机技术指标- - - - - - - - - - - - - - - - - - - - - - 81.3列席单元话筒- - - - - - - - - - - - - - - - - - - - - - - - - - 91.3.1列席单元话筒实物图- - - - - - - - - - - - - - - - - - - - 91.3.2代表单元功能特性- - - - - - - - - - - - - - - - - - - - - 91.3.3主席单元功能特性- - - - - - - - - - - - - - - - - - - - - 91.3.4列席单元话筒功能示意图- - - - - - - - - - - - - - - - - - 101.3.5列席单元话筒技术指标- - - - - - - - - - - - - - - - - - - 101.4红外信号分支器- - - - - - - - - - - - - - - - - - - - - - - - - 111.4.1红外信号分支器实物图- - - - - - - - - - - - - - - - - - - 111.4.2红外信号分支器功能特性- - - - - - - - - - - - - - - - - - 111.4.3红外信号分支器功能示意图- - - - - - - - - - - - - - - - - 121.4.4红外信号分支器技术指标- - - - - - - - - - - - - - - - - - 121.5红外线红外信号接收器- - - - - - - - - - - - - - - - - - - - - - 121.5.1红外信号接收器实物图- - - - - - - - - - - - - - - - - - - 121.5.2红外信号接收器功能特性- - - - - - - - - - - - - - - - - - 131.5.3红外信号接收器功能示意图- - - - - - - - - - - - - - - - - 131.5.4红外信号接收器技术指标- - - - - - - - - - - - - - - - - - 131.6专用电池充电箱- - - - - - - - - - - - - - - - - - - - - - - - - 141.6.1专用电池充电箱实物图- - - - - - - - - - - - - - - - - - - 141.6.2专用电池充电箱功能特性- - - - - - - - - - - - - - - - - - 141.6.3专用电池充电箱功能示意图- - - - - - - - - - - - - - - - - 141.6.4专用电池充电箱技术指标- - - - - - - - - - - - - - - - - - 151.7控制信道天线延长器- - - - - - - - - - - - - - - - - - - - - - - 151.7.1控制信道天线延长器实物图- - - - - - - - - - - - - - - - - 151.7.2控制信道天线延长器功能特性- - - - - - - - - - - - - - - - 151.7.3控制信道天线延长器功能示意图- - - - - - - - - - - - - - - 161.7.4控制信道天线延长器技术指标- - - - - - - - - - - - - - - - 161.8锂聚合物专用电池- - - - - - - - - - - - - - - - - - - - - - - - 161.8.1锂聚合物专用电池实物图- - - - - - - - - - - - - - - - - - 161.8.2锂聚合物专用电池功能特性- - - - - - - - - - - - - - - - - 161.8.3锂聚合物专用电池功能示意图- - - - - - - - - - - - - - - - 161.8.4锂聚合物专用电池技术指标- - - - - - - - - - - - - - - - - 171.9外置直流电源适配器- - - - - - - - - - - - - - - - - - - - - - - 171.9.1外置直流电源适配器实物图- - - - - - - - - - - - - - - - - 171.9.2外置直流电源适配器功能示意图- - - - - - - - - - - - - - - 171.9.3外置直流电源适配器技术指标- - - - - - - - - - - - - - - - 17二、安装指南- - - - - - - - - - - - - - - - - - - - - - - - - - - - - 182.1系统连接参考图- - - - - - - - - - - - - - - - - - - - - - - - - 182.2系统安装注意事项- - - - - - - - - - - - - - - - - - - - - - - - 192.3会场配置规划- - - - - - - - - - - - - - - - - - - - - - - - - 192.3.1会场工作面积- - - - - - - - - - - - - - - - - - - - - - - 192.3.2红外信号接收器的覆盖面积和安装高度的比例关系- - - - - - - 202.3.3红外信号接收器的使用数量之核算方法- - - - - - - - - - - - 202.3.4系统配置- - - - - - - - - - - - - - - - - - - - - - - - - 202.4安装主控机- - - - - - - - - - - - - - - - - - - - - - - - - - - 212.4.1主控机安装环境- - - - - - - - - - - - - - - - - - - - - - 212.4.2接入红外信号接收器- - - - - - - - - - - - - - - - - - - - 212.4.3接入音频设备- - - - - - - - - - - - - - - - - - - - - - - 232.4.4接入视像跟踪功能设备- - - - - - - - - - - - - - - - - - - 242.4.5接入控制信道天线延长器- - - - - - - - - - - - - - - - - - 242.5安装红外信号接收器- - - - - - - - - - - - - - - - - - - - - - - 252.5.1红外信号接收器信号覆盖区示意图- - - - - - - - - - - - - - 252.5.2红外信号接收器安装方式- - - - - - - - - - - - - - - - - - 262.5.3红外信号接收器连线方式- - - - - - - - - - - - - - - - - - 272.5.4红外信号接收器安装注意事项- - - - - - - - - - - - - - - - 282.6安装列席单元话筒- - - - - - - - - - - - - - - - - - - - - - - - 292.6.1拆装电池- - - - - - - - - - - - - - - - - - - - - - - - - 292.6.2拆装咪杆- - - - - - - - - - - - - - - - - - - - - - - - - 292.6.3列席单元话筒红外信号辐射图- - - - - - - - - - - - - - - 292.6.4列席单元话筒安装布局参考- - - - - - - - - - - - - - - - - 302.7工程参数设置- - - - - - - - - - - - - - - - - - - - - - - - - - 302.7.1设置主控机系统参数- - - - - - - - - - - - - - - - - - - - 302.7.2设置列席单元话筒系统参数- - - - - - - - - - - - - - - - - 352.7.3工程模式设置方法- - - - - - - - - - - - - - - - - - - - - 362.7.4设置视像跟踪功能- - - - - - - - - - - - - - - - - - - - - 38三、操作说明- - - - - - - - - - - - - - - - - - - - - - - - - - - - - 383.1使用主控机- - - - - - - - - - - - - - - - - - - - - - - - - - - 383.1.1开机/关机- - - - - - - - - - - - - - - - - - - - - - - - - 383.1.2 LCD显示屏主界面指示说明- - - - - - - - - - - - - - - - - 383.1.3 电池电量低报警- - - - - - - - - - - - - - - - - - - - - - 393.1.4 通道指示和电平指示- - - - - - - - - - - - - - - - - - - - 393.2使用列席单元话筒- - - - - - - - - - - - - - - - - - - - - - - - 393.2.1开机/关机- - - - - - - - - - - - - - - - - - - - - - - - - 393.2.2 LCD显示屏主界面指示说明- - - - - - - - - - - - - - - - - 403.2.3列席单元话筒发言的打开和关闭 - - - - - - - - - - - - - - - 423.2.4使用主席专用功能- - - - - - - - - - - - - - - - - - - - - 443.2.5控制信道通讯中断自动关机- - - - - - - - - - - - - - - - - 453.2.6电池电量不足自动关机- - - - - - - - - - - - - - - - - - - 453.3使用列席单元话筒外置直流电源适配器- - - - - - - - - - - - - - - 453.4使用专用电池充电箱- - - - - - - - - - - - - - - - - - - - - - - 46四、故障处理- - - - - - - - - - - - - - - - - - - - - - - - - - - - - 48一、系统描述本系统是采用红外线作为声音传输介质的一套无线会议系统，具有多种发言模式，具有安装方便、操作简明、功能齐全的特点，是目前会议系统领域中较领先的高科技产品。

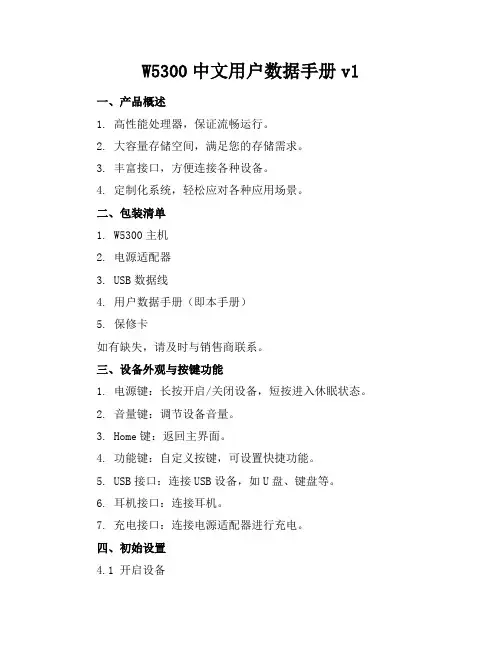

W5300中文用户数据手册v1一、产品概述1. 高性能处理器，保证流畅运行。
2. 大容量存储空间，满足您的存储需求。
3. 丰富接口，方便连接各种设备。
4. 定制化系统，轻松应对各种应用场景。
二、包装清单1. W5300主机2. 电源适配器3. USB数据线4. 用户数据手册（即本手册）5. 保修卡如有缺失，请及时与销售商联系。
三、设备外观与按键功能1. 电源键：长按开启/关闭设备，短按进入休眠状态。
2. 音量键：调节设备音量。
3. Home键：返回主界面。
4. 功能键：自定义按键，可设置快捷功能。
5. USB接口：连接USB设备，如U盘、键盘等。
6. 耳机接口：连接耳机。
7. 充电接口：连接电源适配器进行充电。
四、初始设置4.1 开启设备1. 将电源适配器插入电源插座。
2. 将充电线一端插入设备充电接口，另一端连接电源适配器。
3. 长按电源键，开启设备。
4.2 语言选择1. 在开机过程中，根据提示选择中文简体或中文繁体。
2. 按照屏幕提示完成剩余设置。
4.3 连接WiFi1. 在主界面找到“设置”应用。
2. 选择“无线和网络”选项，进入WiFi设置。
3. 按照屏幕提示连接到您的WiFi网络。
五、基本操作5.1 滑动屏幕1. 向上滑动：查看通知栏。
2. 向下滑动：快速设置。
3. 向左滑动：切换上一个应用。
4. 向右滑动：切换下一个应用。
5.2 点按屏幕1. 单击：选中某个应用或选项。
2. 长按：弹出快捷菜单或进入编辑状态。
5.3 使用应用1. 在主界面，找到您想要使用的应用图标。
2. 图标，进入应用。
3. 根据应用提示进行操作。
请继续阅读下一部分，了解更多关于W5300的高级功能和使用技巧。
六、系统设置与个性化6.1 调整屏幕亮度和分辨率为了让您的视觉体验更加舒适，您可以自定义屏幕亮度和分辨率：1. 在主界面找到“设置”应用。
2. 选择“显示”选项。
3. 在“亮度”中，拖动滑块调整亮度，或开启自动调节亮度。

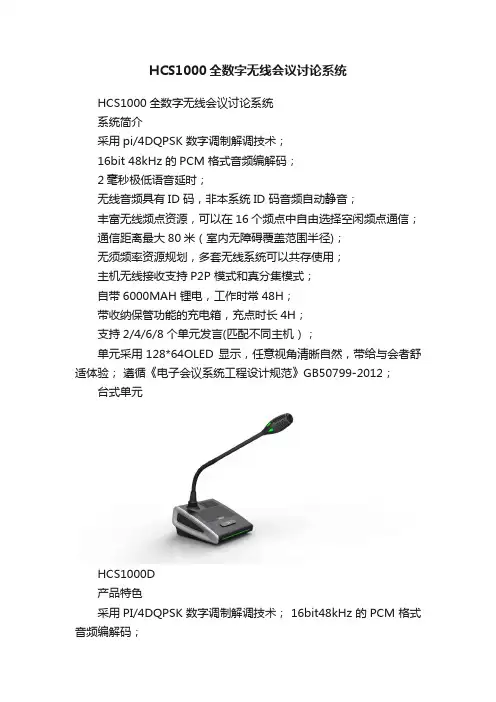

HCS1000全数字无线会议讨论系统HCS1000全数字无线会议讨论系统系统简介采用pi/4DQPSK 数字调制解调技术；16bit 48kHz 的PCM 格式音频编解码；2毫秒极低语音延时；无线音频具有ID 码，非本系统ID 码音频自动静音；丰富无线频点资源，可以在16个频点中自由选择空闲频点通信；通信距离最大80米（室内无障碍覆盖范围半径)；无须频率资源规划，多套无线系统可以共存使用；主机无线接收支持P2P 模式和真分集模式；自带6000MAH 锂电，工作时常48H；带收纳保管功能的充电箱，充点时长4H；支持2/4/6/8个单元发言(匹配不同主机）；单元采用128*64OLED 显示，任意视角清晰自然，带给与会者舒适体验；遵循《电子会议系统工程设计规范》GB50799-2012；台式单元HCS1000D产品特色采用PI/4DQPSK 数字调制解调技术； 16bit48kHz 的PCM 格式音频编解码；HiVi惠威智能会议系统2毫秒极低语音延时；无线音频具有ID码，非本系统ID码音频自动静音；丰富无线频点资源，可以在16个频点中自由选择空闲频点通信；自带6000MAH锂电，满电工作时长48H，充电最大时长4H（至满电）；终端底座线型三色呼吸灯带，为发言者提供清晰明了指示；沉稳大气的工业设计，科技与艺术的完美结合，具有专利的外观，人性化隐性天线设计；采用128*64OLED自发光显示，无盲区，任意角度可以清晰显示；具有防错插功能电池充电接口；产品功能长按“发言”键，可以开关机；具有发言功能，短按“发言”键实现发言和停止发言；具有SIR通信功能；128*64OLED显示，图形化显示终端ID号、无线通道号、无线信号强度、音量大小、电池容量、发言与停止发言状态信息；具有电池电压检测、电压报警提示与欠压自动关机功能；标配可拆卸咪枪式干涉拾音咪杆（长度235mm)；便维护保管；具有可拆卸3种长度鹅颈咪杆（310/410/510mm)、3种配色(黑色、金属灰、银色）可选，适应不同场合会议选择使用；技术参数通信制式pi/4DQPSK数字调制解调技术通信频率500‐900MHz通信方式FHSS，16频点音频数据16bit48kHz，PCM音频频响20Hz‐20KHz音频延时 2.5毫秒拾音灵敏度-46dB±1dB，心形按键及按键形式发言键，轻触式机械按键显示屏 1.3英寸128*64OLED电池6000mAH锂电通信距离室外（无障碍）最大140米，室内最大80米（无障碍）满电待机时长80H满电工作时长48H咪杆可拆卸枪式干涉拾音咪杆（长度225mm，黑色）可拆卸鹅颈咪杆（长度310/410/510mm可选，黑色）尺寸（L*W*H)110*130*60(mm),不计咪杆重量0.55kg工作环境室内，0℃‐45℃保存环境室内，‐20℃‐50℃手持单元HCS1000H配图产品特色采用pi/4DQPSK数字调制解调技术；16bit48kHz的PCM格式音频编解码；2毫秒极低语音延时；无线音频具有ID码，非本系统ID码音频自动静音；两节AA干电池供电，满电工作时长大于8H；精致稳重的手持话筒，手感细腻，2个8段黑底白字数码管，显示清晰明了；具有SIR通信功能；具有电池电压检测、电压报警提示与欠压自动关机功能；产品功能开机，发言，关机，停止发言；具有SIR通信功能；具有电池电压检测、电压报警提示与欠压自动关机功能；电池拆卸功能，更换简单；技术参数通信制式pi/4DQPSK数字调制解调技术通信频率500‐900MHz通信方式FHSS，16频点音频数据16bit48kHz，PCM音频频响30Hz‐20KHz音频延时 2.5毫秒音频通道数2/4/6/8通道无线接收模式P2P模式、真分集模式信噪比≧74DB(A计权）总谐波失真≦0.24%（30HZ-20KHZ）按键及按键形式带确定功能的电子旋钮显示屏256*64点阵液晶屏供电1A220VAC50HZ功耗12.5W尺寸（L*W*H)482*291*90(mm)重量 4.1kg工作环境室内，0℃‐45℃保存环境室内，‐20℃‐50℃终端配色与咪杆选型配图HCS1000终端主要功能对照标型号角色发言安装主机HCS1000D代表√台式HCS1000CCUHCS1000H代表√手持HCS1000CCU全数字无线会议讨论主机HCS1000CCUHCS1000CCU全数字无线会议主机基于模块化设计，包括无线接收模块、音频处理模块、LCD显示模块、电子旋钮人机操作、音量调节模块、电源处理模块组成，可根据会场需求配置相应扩展模块，实现相应功能。
