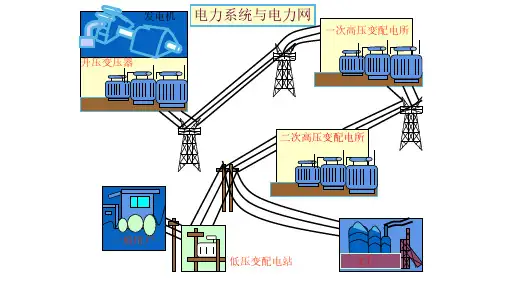

供电系统图

煤矿供电系统图规范为了提高全矿机电技术管理水平，规范供电系统图纸相关要求，提高供电可靠性，便于现场机电管理，特制订本规范。

第一条供电图绘制基本要求1、供电系统图纸的绘制、更新必须符合《煤矿安全规程》（2016版）、《煤矿安全生产标准化基本要求及评分办法》相关规定。

2、各供电系统图纸的绘制必须与现场实际相符。

第二条供电图绘制分类及修订、审批要求1、供电系统图分类：1)矿井高压供电系统总图：由机电信息部负责绘制，图中设备包含井下移动变电站及以上高压配电设备。

2)矿井低压供电系统总图：由机电信息部负责汇总，图中设备包含各采掘工作面移动变电站及以下低压配电设备。

3)变电站、变电所、机房供电系统图：由变电站、变电所、机房分管单位负责绘制，图中设备包含变电站、变电所、机房内所有高低压配电设备。

4)配电点供电系统图：由分管单位负责绘制，图中设备包含配电点所有配电设备。

2、供电系统图的修订：1)矿井高压供电系统总图应在高压供电系统发生变化后3天内更新系统图，并打印审批。

2)矿井低压供电系统总图应在工作面搬家回撤或配电点搬迁等较大变化后，各采掘工作面分管单位上报供电系统图后3天内更新系统图，并打印审批。

3)正常生产秩序情况下，供电系统总图每季度更新、审批1次。

4)变电站、变电所、机房、配电点等供电系统图在供电系统发生设备增减、供电线路发生变更等变化后，应在3天内更新系统图。

5)变电站、变电所、机房、配电点等供电系统图发生增减小水泵、负荷线路缩短等局部变化时，可手动在图纸上进行修改，但修改次数不得超过3处，超过3次后应重新打印图纸并履行审批手续。

6)各单位供电系统图纸重新修订后必须在生产之前将电子版图纸发机电信息部OA进行备案。

3、供电系统图审批：1)矿井高压供电系统总图、低压供电系统总图需有设计人员、制图人员、审核人员、机电信息部部长、机电副总工程师、总工程师签字审核。

2)变电站、变电所、机房等供电系统图需有设计人员、制图人员、审核人员、单位负责人、机电副总工程师签字审核。

矿井低压供电系统图图纸绘制规范一、总则煤矿采区低压供电系统图是煤矿的重要技术基础资料，是了解和指导矿井生产、建设、规划的重要工具，要做到准确、完整、美观，为规范制图标准，推进图纸编制标准化，特制定本规定。

二、一般规定（一）图幅大小为了便于使用及复印，井下低压供电系统图应优先使用A3图幅，如内容较多，按照变压器供电范围进行分幅处理。

（二）图幅方向图幅优先选用横幅。

（三）比例尺制图中所有符号、标注、文字说明等应保证大小、比例、形式一致，适于使用，不得过小或过大，布臵紧密得当、美观,打印时选取打印比例1:1,按实际大小进行打印。

（四）图框格式图框格式执行GB/T 14689—93(技术制图图纸幅面和格式)，规定如下：（1）在图纸上必须用粗实线画出图框，其格式分为不留装订边和留有装订边两种。

（2）不留装订边的图纸，其图纸格式如图1—2，图1—3，尺寸按表1—1的规定。

（3）留有装订边的图纸，其图纸格式如图1—4，图1—5，尺寸按表1—1的规定。

表1—1 图框尺寸（五）标题栏1、标题栏的方位标题栏的方位执行GB/T 14689—93(技术制图图纸幅面和格式)，规定如下：每张图纸上都必须画出标题栏。

标题栏的位臵应位于图纸右下角，如图1—2至图1—5所示。

2．标题栏的格式（六）线型、文字样式、图例规定1、线型⑴粗实线: 线宽0.5mm，使用范围：图框、标题栏外框，为反应配电所内变配电设备与供出的区别，采区配电所内的变配电设备、电缆等也选用粗实线。

⑵细实线: 线宽0.25mm，使用范围：标题框，采区配电所以外的变配电设备、电缆等也选用细实线。

⑶细虚线: 线宽0.25mm，断电仪断电范围。

2、文字样式：⑴图中字体：选为宋体，字体大小2.5号、3.5号、5号。

⑵标题栏字体：选为宋体，字体大小5号、6号。

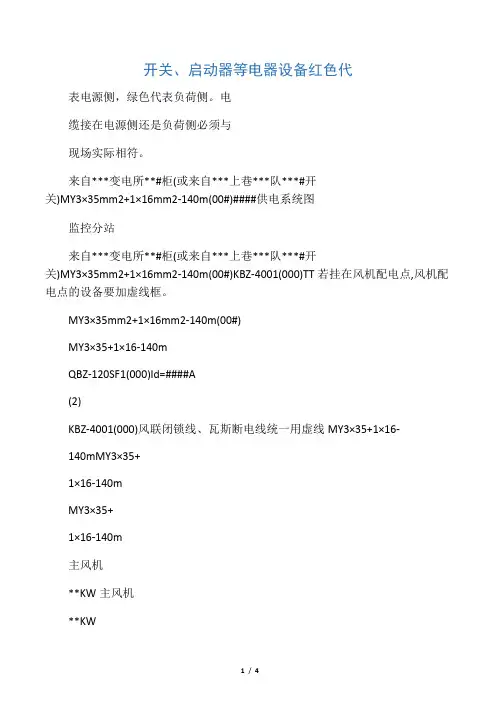

3、图例规定二、图纸主要内容供电系统图在实际供配电基础上按比例绘制，必须及时修改负荷回路变化情况，同时绘制矿井电气设备布臵图。

煤矿矿井供电系统图规范标准第一章为提升矿井技术管理水平，提高矿井供电的可靠性、指导现场生产和技术改造，服务灾变状况下的应急救援，特制定该规范。

第二章矿井供电系统图绘制依据《煤矿安全规程》第四百五十条要求。

第三章矿井供电系统图分为四种：1、矿井供电系统总图：图中设备包括井上下6kV及以上变配电设备。

2、变电所供电系统图：图中设备包括本变电所内高低压电气设备。

3、机房、硐室、配电点供电系统图：图中设备包括本机房、硐室、工作面配电点及3台以上电气设备的地点的高低压电气设备。

4、与供电系统图纸相配套使用的接地系统图，并与漏电检测相配合使用。

第四章供电系统图内容包括：供电系统图、图例、技术参数明细栏、标题栏四部分。

1.图例1）地面变电站供电系统按开关柜主接线方式绘制。

2）井上设备、设施图形符号执行GB/T4728-2000标准。

3）井下设备、设施图形符号执行MT/T570-1996标准（见附件一）。

上述标准未涵盖的新设备、设施可自行设定图例，但须在图中增设图例栏标出并说明（非标准图例）。

2.标准图幅(单位㎜)表中B、L—图纸幅面的宽、长。

e 图纸不留装订边时，图纸幅面与图框的间距。

c、a 图纸留有装订边时，图纸幅面与非装订边图框、装订边图框的间距。

⑴尽量采用标准图幅，优先选用横幅。

⑵必要时可分幅成图，形成图册。

图册推荐选用A3图幅标准。

3．标题栏标题栏位于图纸右下角。

标题栏内容包括：名称（图纸名称及单位名称如ⅹⅹ公司ⅹⅹ矿井，该处须加盖单位公章）、图纸编号（专业序列编号，成套图纸总张数、第几张）、签字区（签字栏目包括设计制图、校对审核、机电部长、机电副总、机电矿长、签字日期。

签字须由本人手写签）。

根据供电系统图等级不同，标题栏分为全矿供电系统图标题栏和变电所（包括配电点、采掘头面）供电系统图标题栏两种（见附件二）。

4．技术参数明细栏受图幅限制，图中设备不易标注的参数等内容，可在图上另设明细栏集中标注。

明细栏设在标题栏上方，格式可参照所须标注的参数内容自行设计。

照明供电系统图
常用的照明供电系统有图所示几种。

对正常照明，一般状况下都采纳图a的动力与照明共用电力变压器供电的照明供电系统，其二次侧的电压为380/220V。

若动力负荷会引起对比明不容许的电压偏移或波动，在技术经济合理的状况下，可采纳有载调压电力变压器、调压器或照明专用变压器供电；在负荷较大时（如高照度的多层厂房，大型体育设施等），照明也可采纳单独的变压器供电。

图b为“变压器-干线”式供电。

当生产厂房的动力采纳这种供电方式，且与其他变电所无低压联络线时，照明电源宜接到变压器低压侧总开关前；若对外有低压联络线时，照明电源宜接到变压器低压侧总开关之后
当车间变压器低压侧采纳放射式配电系统时，照明电源一般接在照明专用低压屏上，如图c所示，若变电所低压屏的出线回路数有限时，则可采纳低压屏引出少量回路，再利用动力配电箱作照明供电
图d为由外部线路供电的照明与动力合用供电线路的系统图，在电力负荷稳定的生产厂房、帮助生产厂房以及远离变电所的建筑物和构筑物均可使用，但应在电源进户处将动力与照明线路分开。

对应急照明，供连续工作用的备用照明应接于与正常照明不同的电源，为削减和节约照明线路，一般可从整个照明中分出一部分做备用照明，但配电线路及掌握开关应分开装设，如图a所示，若备用照明
不作为正常照明的一部分同时使用，则当正常照明因故停电时，备用照明电源应自动投入。
