STM32 汇编语言,按键控制LED移动实验

stm32f411 开发例程摘要：一、引言二、stm32f411 简介1.stm32f411 性能特点2.stm32f411 应用领域三、stm32f411 开发工具1.Keil uVision2.STM32CubeIDE四、stm32f411 开发例程1.点亮LED2.按键控制LED3.定时器中断ART 通信五、stm32f411 开发注意事项1.硬件连接2.软件编程规范3.常见问题解决六、总结正文：一、引言随着嵌入式系统的广泛应用，越来越多的开发者开始关注stm32 系列单片机。

其中，stm32f411 以其高性能、低功耗等优势，受到众多开发者的青睐。

本文旨在介绍stm32f411 开发例程，帮助开发者快速上手。

二、stm32f411 简介stm32f411 是意法半导体（ST）公司推出的一款基于ARM Cortex-M4 内核的32 位单片机。

其性能特点主要包括高速运行、低功耗、丰富的外设接口等。

在众多领域均有广泛应用，如工业自动化、智能家居、医疗设备等。

三、stm32f411 开发工具为了方便开发者使用stm32f411 进行开发，ST 公司提供了丰富的开发工具。

其中，Keil uVision 和STM32CubeIDE 是两款常用的开发环境。

四、stm32f411 开发例程为了帮助开发者快速熟悉stm32f411 的开发流程，本文列举了四个典型的例程，包括点亮LED、按键控制LED、定时器中断以及USART 通信。

这些例程涵盖了基本的硬件连接、软件编程以及调试过程，对于初学者来说非常实用。

五、stm32f411 开发注意事项在开发过程中，需要注意硬件连接的正确性、软件编程的规范性以及解决常见问题。

例如，在硬件连接方面，要确保接线无误，电源稳定；在软件编程方面，要注意代码风格和注释规范，以方便后续调试和维护；在解决问题方面，可以通过查阅相关资料、请教同行或者在开发者社区寻求帮助。

六、总结总之，stm32f411 是一款性能优越、应用广泛的单片机，开发者可以通过学习本文提供的例程，快速掌握其开发流程。

基于STM32的LED智能学习型台灯系统的设计一、本文概述随着科技的不断进步和人们生活水平的提高，人们对于家居环境的智能化和舒适性的需求也日益增强。

LED智能学习型台灯系统作为一种结合照明与智能控制技术的创新产品，旨在为用户提供更加舒适、节能和个性化的照明体验。

本文旨在探讨基于STM32微控制器的LED 智能学习型台灯系统的设计与实现。

本文将首先介绍LED智能学习型台灯系统的整体架构和核心功能，包括LED照明模块、光感模块、人体红外传感器模块以及基于STM32微控制器的智能控制模块等。

随后，将详细阐述各模块的工作原理和设计要点，包括LED驱动电路的设计、光感传感器和人体红外传感器的选型与配置、以及STM32微控制器的编程与调试等。

在此基础上，本文将重点介绍LED智能学习型台灯系统的学习功能实现，包括环境光线自适应调节、人体活动感知与智能开关控制、以及用户习惯学习与记忆等。

通过深入分析和讨论相关算法和程序设计，展示如何实现台灯系统的智能化和自适应学习功能。

本文将总结LED智能学习型台灯系统的设计特点和创新之处，并展望其在智能家居和照明领域的应用前景。

通过本文的研究，旨在为相关领域的研发人员和爱好者提供有益的参考和启示，推动LED智能照明技术的进一步发展。

二、系统总体设计在STM32的LED智能学习型台灯系统的设计中，我们遵循了模块化、可扩展性和易于维护的原则。

整个系统由硬件和软件两部分组成，其中硬件部分主要包括LED灯组、STM32微控制器、环境光传感器、人体红外传感器、触摸屏幕以及电源模块等。

软件部分则主要包括系统初始化、传感器数据采集、LED亮度调节、环境光自适应、人体感应以及用户交互等功能模块。

硬件设计方面，我们选择STM32F103C8T6作为主控制器，该控制器拥有强大的处理能力和丰富的外设接口，能够满足系统的各种需求。

LED灯组采用高亮度的白光LED，通过PWM（脉冲宽度调制）方式实现亮度的精细调节。

9课Βιβλιοθήκη 任务编写由一个按键按制一个 LED 灯，当 按键按下时，LED 灯亮再按时 LED 灯 灭的 C 语言程序。
单片机技术及应用
单片机技术及应用
1
工作任务
任务要求：
当独立按
键 key 按下时， 发光二极管
LED 点亮，松 开按键 key 时 发光二极管
LED 熄灭。
任务分析：
按下
P3.0端口为“0”
程
亮
按键Key
序 控
松开
P3.0端口为“0”
制
灭
2
程序设计流程
一、流程图
二、按键软件延时消抖
1.延时程序编写
void delay(uint x)//ms延时函数 { uchar i; while(x--) for(i=0;0<i<123;i++)
下载程序及硬件调试
1.下载程序
2.连接电路
电路连接表
控制端口
连接位置
P1.0
VD26
P3.0
KEY1
3.硬件调试
7
成果展示及评价
•学生进行作品展示
8
任务小结
•学生小结：小组代表总结本组的学习心得，学会了什么， 还有什么没有理解等等。 •教师小结：教师对每组的成果进行点评，并对本节课的知识 点进行总结。
while(1) {
if(key==0) { delay(10)； if(key==0) { 灯亮;} } } else {灯灭;} }
4 程序仿真调试
一、利用Proteuse软件绘制电路图
步骤： 打开Protues 软件 创建工程 创建文件 放置元件 连接电路 保存
二、装载Hex文件并仿真

第1篇一、实验目的1. 理解外部中断的概念和工作原理。

2. 掌握STM32微控制器外部中断的配置和使用方法。

3. 通过实验验证外部中断在嵌入式系统中的应用。

二、实验环境1. 开发板：STM32F103C8T62. 编程软件：Keil uVision3. 仿真软件：Proteus4. 实验设备：按键、LED灯三、实验原理外部中断是指当微控制器外部电路发生特定事件时，可以引起微控制器中断，从而暂停当前程序的执行，转而执行中断服务程序（ISR）。

STM32微控制器的外部中断通常由GPIO引脚的电平变化触发。

四、实验步骤1. 硬件连接- 将按键的一端连接到STM32的GPIO引脚（如PA0），另一端连接到地（GND）。

- 将LED灯的一端连接到STM32的另一个GPIO引脚（如PC13），另一端连接到VCC。

2. 软件设计- 使用Keil uVision编写程序，配置外部中断。

- 配置GPIO引脚为输入模式，并设置中断触发方式为上升沿触发。

- 配置NVIC（嵌套向量中断控制器）中断优先级。

- 编写中断服务程序（ISR），实现LED灯的闪烁。

3. 程序代码```cinclude "stm32f10x.h"void EXTI0_IRQHandler(void) {if (EXTI_GetITStatus(EXTI_Line0) != RESET) {// 清除中断标志位EXTI_ClearITPendingBit(EXTI_Line0);// 切换LED灯状态GPIO_ToggleBits(GPIOC, GPIO_Pin_13);}}int main(void) {// 初始化系统时钟SystemClock_Config();// 配置GPIOGPIO_InitTypeDef GPIO_InitStructure;RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA |RCC_APB2Periph_GPIOC, ENABLE);GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING; GPIO_Init(GPIOA, &GPIO_InitStructure);GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOC, &GPIO_InitStructure);// 配置外部中断EXTI_InitTypeDef EXTI_InitStructure;RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);GPIO_EXTILineConfig(GPIO_PortSourceGPIOA, GPIO_PinSource0); EXTI_InitStructure.EXTI_Line = EXTI_Line0;EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Rising;EXTI_InitStructure.EXTI_LineCmd = ENABLE;EXTI_Init(&EXTI_InitStructure);// 配置NVICNVIC_InitTypeDef NVIC_InitStructure;NVIC_PriorityGroupConfig(NVIC_PriorityGroup_1);NVIC_InitStructure.NVIC_IRQChannel = EXTI0_IRQn;NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0; NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;NVIC_Init(&NVIC_InitStructure);// 主循环while (1) {// 等待外部中断发生}}```4. 仿真验证- 使用Proteus仿真软件搭建电路，并加载上述程序。

单片机实验报告——LED灯控制器
实验名称：LED灯控制器设计与实现
实验目的：
1.学习和掌握单片机的基本原理及其应用；
2.熟悉LED灯控制器的工作原理，并能够实现基本的灯光控制功能；
3.提高动手能力和解决实际问题的能力。

实验原理：
本实验基于单片机来控制LED灯的亮灭，通过按键输入来控制LED灯的工作状态。

实验材料和器件：
1.AT89C51单片机开发板；
2.电源适配器；
3.LED灯；
4.电阻、电容、按键等元器件。

实验步骤：
1.连接电路
将AT89C51单片机开发板与电源适配器连接，并将LED灯与单片机开发板上的GPIO引脚连接。

2.编写程序
使用Keil C编写程序，实现按下按钮时，LED灯亮起，再次按下按钮时，LED灯熄灭。

3.烧录程序
将编写好的程序通过编程器烧录到AT89C51单片机中。

4.运行程序
上电后，按下按钮，观察LED灯的亮灭情况，验证程序的正确性。

5.调试和优化
根据实际情况，对程序进行调试和优化，确保LED灯的控制能够稳定可靠。

实验结果：
经过调试和优化后，LED灯控制器工作正常。

按下按钮时，LED灯亮起，再次按下按钮时，LED灯熄灭，实现了基本的灯光控制功能。

实验总结：
通过本次实验，我对单片机的基本原理和应用有了更深入的了解，学会了使用单片机控制LED灯的方法和技巧。

同时，我也提高了动手实践和解决实际问题的能力。

在今后的学习和工作中，我会继续深入学习单片机的应用，不断提升自己的技术水平。

K1K2作为中断源控制红⾊LED灯，实现任意键按⼀下LED灯亮或者灭1 #include "stm32f10x.h"// 相当于51单⽚机中的 #include <reg51.h>2 #include "stm32f10x_gpio.h"3 #include "stm32f10x_exti.h"4 #include "misc.h"5/*6*K1 K2作为中断源控制红⾊LED灯，实现任意键按⼀下LED灯亮或者灭7*/8/*GPIO、NVIC、EXTI配置*/9int peizhi()10 {1112/*GPIO配置*/13// K1配置 PA014 GPIO_InitTypeDef a;15 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);16 a.GPIO_Speed=GPIO_Speed_50MHz;17 a.GPIO_Pin=GPIO_Pin_5;18 a.GPIO_Mode=GPIO_Mode_Out_PP;19 GPIO_Init(GPIOB,&a);202122/*NVIC嵌套向量中断控制器*/23 NVIC_PriorityGroupConfig(NVIC_PriorityGroup_1);24 NVIC_InitTypeDef b;25 b.NVIC_IRQChannel = EXTI0_IRQn;//EXTI0_IRQn外部中断线0中断26 b.NVIC_IRQChannelPreemptionPriority = 1;//0 1 2 3 427 b.NVIC_IRQChannelSubPriority = 1;//0 1 2 3 428 b.NVIC_IRQChannelCmd = ENABLE;29 NVIC_Init(&b);3031/*外部中断EXTI配置*/32 EXTI_InitTypeDef c;33 c.EXTI_Line=EXTI_Line0;//外部路线0 和1334 c.EXTI_Mode=EXTI_Mode_Interrupt;//中断模式35 c.EXTI_Trigger=EXTI_Trigger_Rising;//上升沿为中断请求36 c.EXTI_LineCmd=ENABLE;//使能37 EXTI_Init(&c);//指向结构体EXTI_InitTypeDef的指针a3839 GPIO_EXTILineConfig(GPIO_PortSourceGPIOB,GPIO_PinSource0);//选择GPIO管脚⽤作外部中断线路40414243//K2配置 PC1344//以下K2的配置基于K1配置的，就是说K2很多配置和K1相同的，只是把不同的配置写下来4546 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC|RCC_APB2Periph_AFIO,ENABLE);47 GPIO_Init(GPIOB,&a);4849 b.NVIC_IRQChannel = EXTI15_10_IRQn;50 NVIC_Init(&b);5152 c.EXTI_Line = EXTI_Line13;53 EXTI_Init(&c);5455 GPIO_EXTILineConfig(GPIO_PortSourceGPIOC,GPIO_PinSource13);5657 }585960/*主函数*/61int main(void)62 {63 peizhi();6465 }6667/*中断服务函数*/68void EXTI0_IRQHandler(void)69 {70//确保是否产⽣EXTI line中断71if(EXTI_GetITStatus(EXTI_Line0)!=RESET) // 检查指定的EXTI线路触发请求发⽣与否72 {73if(GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_5)==0)//74 {75 GPIO_SetBits(GPIOB,GPIO_Pin_5);76 }77else78 {79 GPIO_ResetBits(GPIOB,GPIO_Pin_5);80 }81 EXTI_ClearITPendingBit(EXTI_Line0);82 }83 }8485void EXTI15_10_IRQHandler(void)86 {87//确保是否产⽣EXTI line中断88if(EXTI_GetITStatus(EXTI_Line13)!=RESET) // 检查指定的EXTI线路触发请求发⽣与否 89 {90if(GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_5)==0)//91 {92 GPIO_SetBits(GPIOB,GPIO_Pin_5);93 }94else95 {96 GPIO_ResetBits(GPIOB,GPIO_Pin_5);97 }98 EXTI_ClearITPendingBit(EXTI_Line13);99 }100 }。

stm32外部中断实验报告_STM32实例外部中断实验上⼀篇⽂章我们介绍了 STM32F10x 的中断，这次我们就来学习下外部中断。

本⽂中要实现的功能与按键实验⼀样，即通过按键控制LED，只不过这⾥采⽤外部中断⽅式进⾏控制。

学习时可以参考《STM32F10x 中⽂参考⼿册》-9 中断和事件章节。

外部中断介绍EXTI 简介STM32F10x 外部中断/事件控制器(EXTI)包含多达 20 个⽤于产⽣事件/中断请求的边沿检测器。

EXTI 的每根输⼊线都可单独进⾏配置，以选择类型(中断或事件)和相应的触发事件(上升沿触发、下降沿触发或边沿触发)，还可独⽴地被屏蔽。

EXTI 结构框图EXTI 框图包含了 EXTI 最核⼼内容，掌握了此框图，对 EXTI 就有⼀个全局的把握，在编程的时候思路就⾮常清晰。

从图中可以看到，有很多信号线上都有标号 9 样的“20”字样，这个表⽰在控制器内部类似的信号线路有 20 个，这与 STM32F10x 的 EXTI 总共有20 个中断/事件线是吻合的。

因此我们只需要理解其中⼀个的原理，其他的 19个线路原理都是⼀样的。

EXTI 分为两⼤部分功能，⼀个产⽣中断，另⼀个产⽣事件，这两个功能从硬件上就有所差别，这个在框图中也有体现。

从图中标号 3 的位置处就分出了两条线路，⼀条是 3-4-5 ⽤于产⽣中断，另⼀条是 3-6-7-8⽤于产⽣事件。

下⾯我们就来介绍下这两条线路：(1)⾸先看下产⽣中断的这条线路(1-2-3-4-5)1.标号 1 为输⼊线，EXTI 控制器有 20 个中断/事件输⼊线，这些输⼊线可以通过寄存器设置为任意⼀个 GPIO，也可以是⼀些外设的事件，这部分内容我们会在后⾯专门讲解。

输⼊线⼀般是存在电平变化的信号。

2.边沿检测电路，EXTI 可以对触发⽅式进⾏选择，通过上升沿触发选择寄存器和下降沿触发选择寄存器对应位的设置来控制信号触发。

边沿检测电路以输⼊线作为信号输⼊端，如果检测到有边沿跳变就输出有效信号 1 给红⾊框 3 电路，否则输出⽆效信号 0。

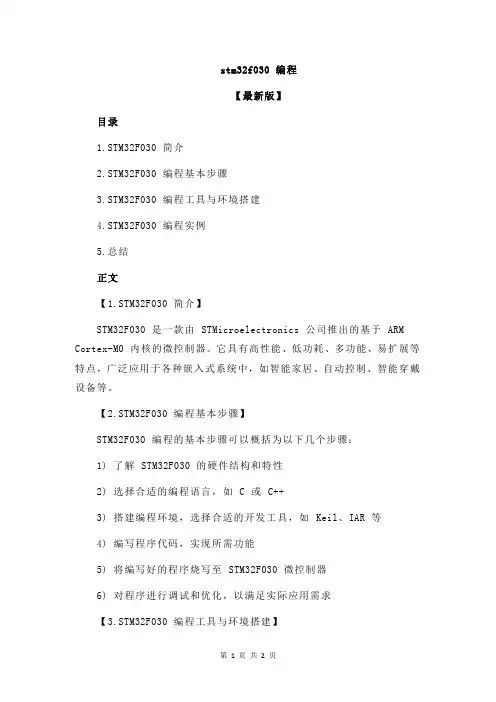

stm32f030 编程【最新版】目录1.STM32F030 简介2.STM32F030 编程基本步骤3.STM32F030 编程工具与环境搭建4.STM32F030 编程实例5.总结正文【1.STM32F030 简介】STM32F030 是一款由 STMicroelectronics 公司推出的基于 ARM Cortex-M0 内核的微控制器。

它具有高性能、低功耗、多功能、易扩展等特点，广泛应用于各种嵌入式系统中，如智能家居、自动控制、智能穿戴设备等。

【2.STM32F030 编程基本步骤】STM32F030 编程的基本步骤可以概括为以下几个步骤：1) 了解 STM32F030 的硬件结构和特性2) 选择合适的编程语言，如 C 或 C++3) 搭建编程环境，选择合适的开发工具，如 Keil、IAR 等4) 编写程序代码，实现所需功能5) 将编写好的程序烧写至 STM32F030 微控制器6) 对程序进行调试和优化，以满足实际应用需求【3.STM32F030 编程工具与环境搭建】为了方便编程，STM32F030 提供了多种编程工具和环境。

常见的工具包括 Keil、IAR、STM32Cube 等。

下面以 Keil 为例，介绍如何搭建编程环境：1) 下载并安装 Keil uVision 软件2) 下载 STM32F030 的启动代码和库函数3) 创建一个新的工程，并将启动代码和库函数添加到工程中4) 配置工程的编译选项和下载选项5) 将编写好的程序烧写至 STM32F030 微控制器【4.STM32F030 编程实例】下面以一个简单的实例来说明如何使用 STM32F030 进行编程：假设我们需要通过按键控制一个 LED 的开关，可以按照以下步骤进行编程：1) 配置按键和 LED 的引脚2) 编写按键扫描程序，检测按键是否被按下3) 根据按键的状态，控制 LED 的开关4) 编写循环程序，持续检测按键状态并控制 LED【5.总结】STM32F030 作为一款高性能、低功耗的微控制器，广泛应用于各种嵌入式系统中。

东北石油大学实习总结报告实习类型生产实习实习单位东北石油大学实习基地实习起止时间 2018年7月7日至2018年7月16日指导教师刘东明、孙鉴所在院（系）电子科学学院班级电子科学与技术15-2学生姓名学号 022018年 7月 16日目录第1章按键控制流水灯设计 (1)实习目的.............................. 错误!未定义书签。

实习要求.............................. 错误!未定义书签。

第2章电路工作原理 (2)STC89C52单片机工作原理 (2)LED工作原理 (3)按键工作原理 (3)整体电路图 (5)本章小结 (6)第3章 C程序设计 (7)程序设计流程图 (7)实验结果 (8)本章小结 (9)总结及体会 (10)参考文献 (11)附录 (12)第1章按键控制流水灯设计1.1实习目的本次实习以STC89C52单片机为控制核心。

通过它实现对八盏LED 灯的亮灭进行设定，并在设定完成之后能够按照之前的设定实现流水灯效果。

外部电路为按键控制流水灯。

P0口控制八盏灯，P1口控制矩阵键盘，P2口控制独立按键，程序利用单片机内部计时器中断实现流水效果。

要求流水灯能够自行设定、暂停、复位，工作稳定，可靠性高。

生产实习的主要目的是培养理论联系实际的能力，提高实际动手操作能力。

本专业的生产实习旨在广泛了解实际单片机电子产品工作的全过程，熟悉电子产品的主要技术管理模式，并在实习的操作过程中学习掌握电子产品的焊接安装调试的实际操作技能。

巩固和加深理解所学的理论，开阔眼界，提高潜力，为培养高素质大学本科人才打下必要的基础。

透过学习，是理论与实际相结合，能够使学生加深对所学知识的理解，并为后续专业课的学习带给必要的感性知识，同时直接了解本业的生产过程和生产资料，为将来走上工作岗位带给必要的实际生产知识。

1.2实习要求1．深入学习单片机开发软件Keil的使用，熟悉单片机电路设计，根据实际应用电路对程序进行调试。

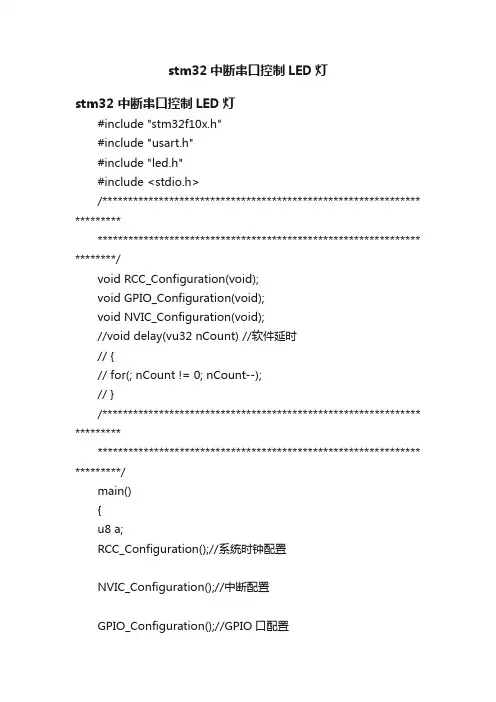

stm32中断串口控制LED灯stm32 中断串口控制LED灯#include "stm32f10x.h"#include "usart.h"#include "led.h"#include <stdio.h>/************************************************************** ************************************************************************ ********/void RCC_Configuration(void);void GPIO_Configuration(void);void NVIC_Configuration(void);//void delay(vu32 nCount) //软件延时// {// for(; nCount != 0; nCount--);// }/************************************************************** ************************************************************************ *********/main(){u8 a;RCC_Configuration();//系统时钟配置NVIC_Configuration();//中断配置GPIO_Configuration();//GPIO口配置LED_Init();while(1){while(usart_rx_sta&0x80){a=usart_rx_buf[1];if(a == 0x01){GPIO_WriteBit(GPIOD,GPIO_Pin_2,Bit_SET);GPIO_WriteBit(GPIOA,GPIO_Pin_8,Bit_RESET);// usart_rx_sta=0;// usart_rx_time=0;// usart_tx_buf[0]=0x01; //将接收到的串口数据，发送出// usart_tx_time=1;// USART1_SEND();printf("绿灯灭，红灯亮\n");usart_rx_buf[1]=0x00;}if(a == 0x02){GPIO_WriteBit(GPIOD,GPIO_Pin_2,Bit_RESET);GPIO_WriteBit(GPIOA,GPIO_Pin_8,Bit_SET);// usart_rx_sta=0;// usart_rx_time=0;// usart_tx_buf[0]=0x02; //将接收到的串口数据，发送出// usart_tx_time=1;// USART1_SEND();printf("绿灯亮，红灯灭\n");usart_rx_buf[1]=0x00;}else{usart_rx_sta=0;usart_rx_time=0;}}}}//发送AA 01 AB BB（注:串口助手发使用16进制）;绿灯灭，红灯亮（注:串口助手收不使用16进制）//发送AA 02 A8 BB（注:串口助手发使用16进制）;绿灯亮，红灯灭（注:串口助手收不使用16进制）/************************************************************** ****************************************************************************** **************/注：使用的ALIENTEK开发板，参考正点原子部分子程序。

stm32单片机设计定时器中断实现1s的led灯闪烁知识应用要实现1s的LED灯闪烁，可以使用STM32单片机的定时器中断来控制LED的开关。

以下是实现的步骤：1. 配置定时器：选择一个定时器（如TIM2）并设置适当的预分频和计数值，以实现1s的定时周期。

2. 配置中断：使能定时器中断，并将中断优先级设置为适当的值（较高优先级）。

3. 初始化LED引脚：将LED引脚设置为输出，并初始化为高电平（LED关闭）。

4. 编写中断处理程序：在中断处理程序（如TIM2_IRQHandler）中，切换LED引脚的状态。

例如，如果LED引脚当前为高电平，则将其设置为低电平，反之亦然。

5. 启动定时器：启动定时器以开始定时。

整个步骤如下所示的代码示例：```c#include "stm32fxx.h"void TIM2_IRQHandler(void){if(TIM2->SR & TIM_SR_UIF){TIM2->SR &= ~TIM_SR_UIF; // 清除中断标志位// 切换LED引脚状态if(GPIOC->ODR & GPIO_ODR_ODR0)GPIOC->ODR &= ~GPIO_ODR_ODR0; // 关闭LEDelseGPIOC->ODR |= GPIO_ODR_ODR0; // 打开LED}}int main(){// 初始化LED引脚RCC->AHB1ENR |= RCC_AHB1ENR_GPIOCEN; // 使能GPIOC时钟GPIOC->MODER |= GPIO_MODER_MODER0_0; // 将PC0设置为输出模式GPIOC->OSPEEDR |= GPIO_OSPEEDR_OSPEED0; // 设置PC0输出速度// 配置定时器RCC->APB1ENR |= RCC_APB1ENR_TIM2EN; // 使能TIM2时钟TIM2->PSC = 8399; // 将预分频设置为8400-1，得到10kHz 的计数频率TIM2->ARR = 9999; // 将计数值设置为10000-1，得到1s的定时周期// 配置中断TIM2->DIER |= TIM_DIER_UIE; // 使能更新中断NVIC_EnableIRQ(TIM2_IRQn); // 使能TIM2中断NVIC_SetPriority(TIM2_IRQn, 0); // 设置TIM2中断优先级为最高// 启动定时器TIM2->CR1 |= TIM_CR1_CEN; // 启动TIM2定时器while(1){// 程序主循环}return 0;}```以上代码使用了TIM2定时器和PC0引脚作为LED灯的控制。

stm32实训心得体会篇一：STM32 实验2报告实验2MINI STM32按键控制LED灯实验一、实验目的1、掌握嵌入式程序设计流程。

2、熟悉STM32固件库的基本使用。

二、实验内容1、编程使用I/O口作为输入，控制板载的两个LED 灯。

2、使用固件库编程。

三、实验设备硬件： PC机一台MINI STM32开发板一套软件： RVMDK 一套Windows XP 一套四、实验步骤1、设计工程，使用固件库来编程设置。

、在这里我们建立一个文件夹为: STM32-Projects.点击Keil 的菜单：Project –>New Uvision Project ，然后将目录定位到刚才建立的文件夹STM32-Projecst 之下，在这个目录下面建立子文件夹shiyan1, 然后定位到 shiyan1目录下面，我们的工程文件就都保存到shiyan1 文件夹下面。

工程命名为shiyan1, 点击保存.是这个型号。

、这里我们定位到STMicroelectronics 下面的STM32F103RB ，然后点击Add ，然后Close.、用同样的方法，将 Groups 定位到CORE 和USER 下面，添加需要的文件。

这里我们的CORE 下面需要添加的文件为core_ ，startup_stm32f10x_ ，USER 目录下面需要添加的文件为，stm32f10x_，system_ 这样我们需要添加的文件已经添加到我们的工程中去了，最后点击 OK，回到工程主界面、下面我们要告诉 MDK，在哪些路径之下搜索相应的文件。

回到工程主菜单，点击魔术棒，出来一个菜单，然后点击 c/c++ 选项. 然后点击 Include Paths 右边的按钮。

弹出一个添加path 的对话框，然后我们将图上面的 3 个目录添加进去。

记住，keil 只会在一级目录查找，所以如果你的目录下面还有子目录，记得path 一定要定位到最后一级子目录。

微控制器综合设计与实训实验四：按键输入实验1 实训任务(1) 建立KEY.H文件，声明void KEY_Init(void)初始化函数，声明u8 KEY_Scan(u8 mode)函数，宏定义KEY0、KEY1和WK_UP;(2) 编写KEY.C文件，建立void KEY_Init(void)初始化函数，实现对按键连接IO端口的配置；(3) 编写main()函数，调用按键扫描程序，根据不同的按键实现对LED0和LED1的点亮。

1．1 实验说明KEY0和KEY1是低电平有效的，而KEY_UP是高电平有效的，并且外部都没有上下拉电阻，所以，需要在STM32F1内部设置上下拉。

同时需要把LED及按键接入到MCU的引脚上，连接方式按照软件和IO配置情况具体分配。

1．2 实验步骤(1) 建立按键输入实验工程文件；(2) 编写程序；(3) 编译无误后进行软件仿真；(4) 用J-Link将程序下载到实训平台上，观察实验现象。

2 程序设计2．1 独立按键控制LED灯的亮灭：2．2 组合按键控制LED灯的亮灭：3 硬件原理图设计LED和KEY电路原理图4 总结实验心得：通过本次实现，我学会了独立按键和组合按键的函数编写方法。

两个独立按键都是低电平有效。

复位键是高电平有效的，在STM32F10ZET6内部设置成下拉。

key_up为静态变量，函数执行完成后不释放，key_up的值不变。

按键扫描基本流程：先由if语句判断是否有按键按下并且通过key_up的值来判断上次按下后，按键是否释放。

如果有按键按下同时key_up=0，则延时20ms 后再判断是哪个按键按下了，并返回对应的键值。

按键消抖：通常所用按键开关为机械弹性开关，当机械触点断开、闭合时，由于机械触点的弹性作用，一个按键开关在闭合时不会马上稳定地接通，在断开时也不会一下子断开。

因而在闭合及断开的瞬间均伴随有一连串的抖动，为了不产生这种现象而做的措施就是按键消抖。

单片机控制流水灯程序汇编语言随着科技的发展和微电子技术的迅猛进步，单片机逐渐成为智能系统与设备中不可或缺的组成部分。

而流水灯作为最基础的应用之一，不仅在学习过程中具有重要意义，同时也在实际工程中发挥着重要作用。

本文将介绍如何使用汇编语言编写单片机控制流水灯程序，并详细讲解其运行原理和实现方法。

一、流水灯原理流水灯是一种由多个LED组成的灯条或灯链，在按照一定次序依次点亮和熄灭的灯光效果。

其原理基于单片机通过控制输出口的电平高低来控制LED的亮灭状态，实现灯光的变化和移动效果。

二、程序设计方法1. 初始化设置在编写流水灯程序之前，我们首先要了解单片机的相应接口和寄存器的使用方法。

在程序开始时，需要进行相应的初始化设置，包括将数据方向寄存器和端口寄存器设置为输出，并将初始值赋予输出口电平。

例如，对于51单片机，可以使用以下汇编语言代码进行初始化设置：MOV P1, #00H ;将P1端口的输出电平置为低电平MOV P1M1, #FFH ;将P1端口的数据方向设置为输出MOV P1M0, #00H2. 主程序在流水灯程序中，需要编写主程序来实现流水灯的效果。

主程序中使用循环结构控制LED的亮灭状态和移动效果。

例如，以下是一个简单的汇编语言代码，实现了由4个LED组成的流水灯的效果：MOV R0, #F0H ;初始亮灭状态MOV R1, #00H ;初始LED位置LOOP: ;循环MOV P1, R0 ;将亮灭状态赋予P1端口的输出电平ACALL DELAY ;延时，形成流水灯效果MOV A, R1SUBB A, #01H ;将LED位置减一MOV R1, AJZ CHANGE ;当LED位置为零时，改变亮灭状态MOV R0, R0SJMP LOOP ;继续循环CHANGE: ;改变亮灭状态CPL R0 ;对亮灭状态进行取反操作SJMP LOOP ;继续循环3. 延时函数为了实现流水灯的移动效果，需要设置一个合适的延时时间来控制LED的亮灭速度。

2
《物联网应用技术》
按键实行一个动作过程是需要一定时间的，一般为100mS-1S左右，而一个单片机执行一个机器周期 的时间很短，时钟为10MHZ的周期为0.1μs，这样按键每一次动作程序就会多次检测按键，出现误判 （一次按下，多次动作）。按键触点在闭合或者断开的瞬间会出现抖动，抖动时间一般小于10ms。
2、默认IO状态为高电平1，按下时按键与GND短接，所以其为低电平0状态，那 么我们就可以通过读取按键的IO电平状态来判断按键是否按下了；
3、单片机一直检测按键端口IO的状态，当端口为低电平时（即按键按下），实 行相应的动作来控制LED灯。
《物联网应用技术》
三、按键操作
1
《物联网应用技术》
1、我们把按键操作分为两个不同的版本：一个为有锁存，另外一个为无锁存。
接下来对LED做初始化函数说明：
3
《物联网应用技术》
按键宏定义
接下来是按键宏定义：
4
《物联网应用技术》
初始化按键
然后是初始化按键：
5
《物联网应用技术》
按键无锁存举例
如果使用无锁存，要通过读取IO端口的电平来判断按键是否按下：
通过原理图可知，按键按下的时候MCU读取到的应该是低电平，那么在前面加一个取反的符号，于 是按下的时候读取到的电平为0，取反以后得到的为1，于是if条件成立。那么接着就会执行函数括号 里面的内容，GPIO置位函数就会将其位设为1，于是LED接收到高电平，LED被点亮。如果函数条件不 成立，那么就不会执行函数里面的内容。这种代码就是无锁存的情况。
6
《物联网应用技术》
按键有锁存举例
接下来我们再来看看有锁存的情况：
第一步先检查按键是否按下，如果按下了，那么就延时20毫秒，再次判断按键是否按下，确保其不是 因为机械抖动造成的误判断。两次判断以后，其结果基本确定，如果按键按下了，就点亮LED灯，然 后再加入一个死循环，等待按键被松开。就是通过一个等待按键松开的函数来跳出循环，达到按键锁 存的目的。

stm32光敏传感器控制led的亮灭项目介绍
这个项目使用STM32微控制器和光敏传感器来控制LED的亮灭。

光敏传感器用于检测环境光强度，并根据光照水平来控制LED的亮度。

首先，我们需要连接光敏传感器到STM32微控制器的引脚上。

传
感器会将光照水平转换为电压信号，并发送给微控制器。

微控制器通
过读取传感器的电压值来判断当前光照强度。

接着，根据读取到的光照强度值，我们可以使用PWM（脉宽调制）信号来控制LED的亮度。

较强的光照会导致较高的传感器电压值，从
而使PWM信号的占空比增加，LED的亮度也会增加。

较弱的光照则会导致较低的传感器电压值，占空比减小，LED的亮度减弱。

在程序设计方面，我们需要使用STM32的开发工具进行编程。

通
过读取光敏传感器的电压值，并根据设定的亮度范围来调整PWM信号
的占空比，我们可以实现LED的亮灭控制。

在一定的范围内，LED的亮度会随着环境光的变化而实时调整。

通过这个项目，我们可以实现智能控制LED的亮灭。

无论是在室
内还是室外环境中，LED都可以根据光照强度自动调节亮度。

这不仅可以提供更加舒适的光照体验，还可以节省能源和延长LED的使用寿命。

汇编语言点亮一个led目标点亮led1，看原理图从原理图可以看出，要想led1亮，nLED_1应该输出低电平也就是GPIO的GPB5应该设置为输出，且输出0.2，看数据手册从数据手册可以看出A．GPBCON的地址为0x56000010，GPBDAT的地址为0x56000014；B．要想GPB5为输出，需要设置GPBCON[11:10]两位为01；C．要想GPB5输出低电平，只需让GPBDAT[5]=0 ；3，程序实现A．打开ADS建立工程，如下图B．往该工程里边添加文件ledon.SC．打开ledon.S并编辑D．设置编译选项按如下步骤来1）打开编译选项2）依次进行如下设置E.编译生成ledon.bin 可执行文件，该文件位于工程文件所在的文件夹F.通过TFTP下载到开发板的sdram中并运行，步骤如下1）连接开发板与pc机的串口和网络接口，接上电源2）打开串口终端软件，设置好3）设置TQ2440启动方式为NOR启动4）在串口终端中，做如下设置：选择n选项进入tftp 下载模式选择5进入[5] Set TFTP parameters(PC IP,TQ2440 IP,Mask IP...)依次进行如下设置，（实验用的pc机配的双网卡，该处设置的serverip为连接TQ2440的网卡，不要搞错了）设置完后，选择p选项，测试一下，是否可以ping通，如下图host 192.168.1.2 is alive，表示可以ping通，说明网络环境已经设置好。

G．通过TFTP下载ledon.bin文件到开发板的sdram并运行，查看开发板上led的状态情况，此时应该只有led1是亮的。

1）打开tftpserver软件，并设置好默认的下载目录，拷贝ledon.bin文件到该目录下设置上图中的Input和Output的目录，并拷贝ledon.bin文件到该目录下。

3）在串口终端软件中，选择7选项，进行文件下载，按如下图进行显示：## Starting application at 0x30000000 ...表示程序已经成功下载，并且开始运行，此时查看开发板上led的状态，只有led1是亮的，其余的都是灭的。
