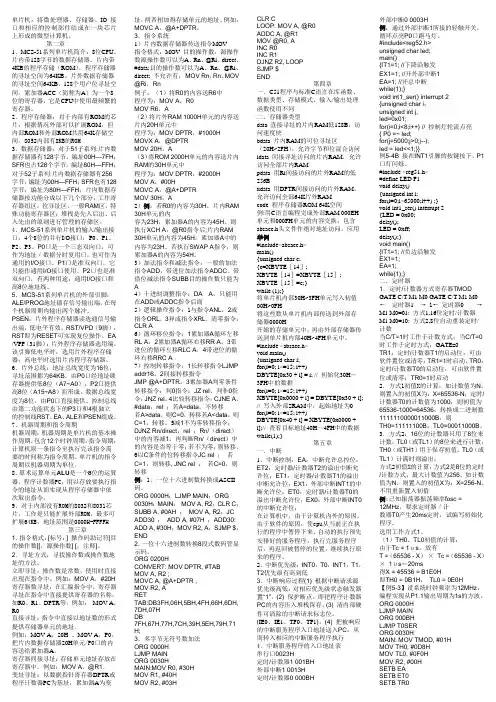

单片机一页纸

单片机：将微处理器、存储器、IO接口和相应的控制部件结成在一块芯片上形成的微型计算机。

第二章1．MCS-51系列单片机简介：8位CPU。

片内带128字节的数据存储器。

片内带4KB的程序存储（ROM）。

程序存储器的寻址空间为64KB。

片外数据存储器的寻址空间64KB。

128个用户位寻址空间。

累加器ACC（简称为A）为一个8位的寄存器，它是CPU中使用最频繁的寄存器。

2．程序存储器：对于内部有ROM的芯片，根据情况外部可以扩展ROM，但内部ROM和外部ROM共用64K存储空间。

8052内部有8KB的ROM3．数据存储器：对于51子系列:片内数据存储器有128字节，编址00H—7FH； SFR也占128个字节，编址80H—FFH；对于52子系列:片内数据存储器有256字节，编址为00H—FFH；SFR也有128字节，编址为80H—FFH；片内数据存储器按功能分成以下几个部分，工作寄存器组区，位寻址区，一般RAM区，特殊功能寄存器区；堆栈是先入后出、后入先出的原则进行管理的存储区。

4．MCS-51系列单片机的输入/输出接口：4个8位的并行I/O接口：P0、P1、P2、P3。

P0口是一个三态双向口，可作为地址／数据分时复用口，也可作为通用的I/O接口。

P1口是准双向口，它只能作通用I/O接口使用。

P2口也是准双向口，有两种用途：通用I/O接口和高8位地址线。

5．MCS-51系列单片机的外部引脚：ALE/PROG地址锁存信号输出端，在每个机器周期内输出两个脉冲。

PSEN：片外程序存储器读选通信号输出端，低电平有效。

RST/VPD（9脚）：RST即为RESET可实现复位操作。

EA /VPP（31脚）：片外程序存储器选用端。

该引脚低电平时，选用片外程序存储器；高电平时选用片内程序存储器。

6．片外总线：地址总线宽度为16位，寻址范围都为64KB。

由P0口经地址锁存器提供低8位（A7~A0），P2口提供高8位（A15~A8）而形成。

数据总线宽度为8位，由P0口直接提供。

控制总线由第二功能状态下的P3口和4根独立的控制线RST、EA、ALE和PSEN组成。

7．机器周期和指令周期机器周期：机器周期是单片机的基本操作周期，包含12个时钟周期。

指令周期：计算机取一条指令至执行完该指令需要的时间称为指令周期。

单片机的指令周期以机器周期为单位。

8．算术运算单元ALU是一个8位的运算器，程序计数器PC，用以存放要执行指令的地址从而实现从程序存储器中依次取出指令。

9．对于内部没有ROM的8032和8031芯片，工作是只能扩展外部ROM，最多可扩展64KB，地址范围是0000H-FFFFH第三章1．指令格式：[标号：] 操作码助记符[目的操作数][，源操作数] [；注释]。

2．寻址方式：寻找操作数或操作数地址的方法。

立即寻址：操作数是常数，使用时直接出现在指令中。

例如：MOV A，#20H寄存器数寻址：在汇编指令中，寄存器寻址在指令中直接提供寄存器的名称，如R0、R1、DPTR等。

例如： MOV A，R0直接寻址：指令中直接以地址数的形式提供存储器单元的地址。

例如：MOV A，20H 、MOV A，P0。

把片内数据存储器20H单元/P0口的内容送给累加器A。

寄存器间接寻址：存储单元地址存放在寄存器中。

例如：MOV A，@R1。

变址寻址：以数据指针寄存器DPTR或程序计数器PC为基址，累加器A为变址，两者相加得存储单元的地址。

例如：MOVC A，@A+DPTR。

3．指令系统1）片内数据存储器传送指令MOV指令格式：MOV 目的操作数，源操作数源操作数可以为A、Rn、@Ri、direct、#data;目的操作数可以为A、Rn、@Ri、direct; 不允许有： MOV Rn，Rn。

MOV@Ri，Rn例子：（1）将R0的内容送R6中程序为：MOV A，R0/MOV R6，A（2）将片外RAM 1000H单元的内容送片内20H单元中程序为：MOV DPTR，#1000HMOVX A，@DPTRMOV 20H，A（3）将ROM 2000H单元的内容送片内RAM的30H单元中程序为：MOV DPTR，#2000HMOV A，#00HMOVC A，@A+DPTRMOV 30H，A2）例：若R0的内容为30H，片内RAM 30H单元的内容为23H，累加器A的内容为45H。

则执行XCH A，@R0指令后;片内RAM 30H单元的内容为45H；累加器A中的内容为23H。

若执行SWAP A指令，则累加器A的内容为54H。

3）加法指令和减法指令：一般的加法指令ADD，带进位加法指令ADDC。

带借位减法指令SUBB目的操作数只能为A4）十进制调整指令：DA A，只能用在ADD或ADDC指令后面5）逻辑操作指令：1与指令ANL，2或指令ORL，3异或指令XRL，清零指令：CLR A6）循环移位指令：1累加器A循环左移RL A，2累加器A循环右移RR A，3带进位的循环左移RLC A，4带进位的循环右移RRC A7）控制转移指令：1长转移指令LJMP addr16。

2间接转移指令JMP @A+DPTR。

3累加器A判零条件转移指令：判0指令：JZ rel、判非0指令：JNZ rel。

4比较转移指令：CJNE A，#data，rel ；若A=data，不转移若A>data，则C=0，转移若A<data，则C=1，转移。

5减1不为零转移指令DJNZRn/direct，rel ；Rn/（direct）中的内容减1，再判断Rn/（direct）中的内容是否等于零；若不为零，则转移。

6以C条件的位转移指令JC rel ；若C=1，则转移,JNC rel ；若C=0，则转移例：1。

一位十六进制数转换成ASCII码。

ORG 0000H；LJMP MAIN；ORG 0030H；MAIN： MOV A, R2；CLR C；SUBB A,#0AH ； MOV A, R2；JC ADD30 ； ADDA, #07H ；ADD30: ADD A, #30H；MOV R2,A；SJMP $；END2．一位十六进制数转换8段式数码管显示码。

ORG 0200HCONVERT: MOV DPTR, #TAB /MOV A, R2 ;MOVC A, @A+DPTR ;/MOV R2, ARETTAB:DB3FH,06H,5BH,4FH,66H,6DH,7DH,07H7FH,67H,77H,7CH,39H,5EH,79H,71H;3．多字节无符号数加法ORG 0000H/LJMP MAIN/ORG 0030HMAIN:MOV R0, #30HMOV R1, #40H/MOV R2, #03HCLR C/LOOP: MOV A, @R0ADDC A, @R1/MOV @R0, AINC R0/INC R1/DJNZ R2, LOOPSJMP $/END第四章一．C51程序与标准C语言在库函数、数据类型、存储模式、输入/输出处理函数使用不同二．存储器类型data 直接寻址的片内RAM低128B，访问速度快bdata 片内RAM的可位寻址区（20H~2FH），允许字节和位混合访问idata 间接寻址访问的片内RAM，允许访问全部片内RAMpdata 用Ri间接访问的片外RAM的低256Bxdata 用DPTR间接访问的片外RAM，允许访问全部64K片外RAMcode 程序存储器ROM 64K空间例:用C语言编程完成外部RAM 000EH单元和000FH单元的内容交换。

包含absacc.h头文件作绝对地址访问。

应用举例#include<absacc.h>main(){unsigned char c;{c=XBYTE［14］;XBYTE［14］=XBYTE［15］;XBYTE［15］=c;}while (1);}将单片机内部30H~3FH单元写入初值00H~0FH将这些数从单片机内部传送到外部存储器0000H开始的存储单元中；再由外部存储器传送到单片机内部40H~4FH单元中。

#include <absacc.h>void main(){unsigned char i;for(i=0; i<=15; i++)DBYTE[0x30 + i] = i; // 初始化30H～3FH中的数据for(i=0; i<=15; i++)XBYTE[0x0000 + i] = DBYTE[0x30 + i];// 写入外部SRAM中，起始地址为0for(i=0; i<=15; i++)DBYTE[0x40 + i] = XBYTE[0x0000 +i];// 查看目标地址40H～4FH中的数据while(1);}第五章一．中断1．中断控制：EA：中断允许总控位；ET2：定时器/计数器T2的溢出中断允许位；ET1：定时器/计数器T1的溢出中断允许位；EX1：外部中断INT1的中断允许位；ET0：定时器/计数器T0的溢出中断允许位；EX0：外部中断INT0的中断允许位；在计算机中，由于计算机内外的原因，由于软件的原因，使cpu从当前正在执行的程序中暂停下来，自动的执行预先安排好的服务程序，执行完服务程序后，再返回被暂停的位置，继续执行原来的程序。

2．中断优先级：INT0，T0，INT1，T1，T2优先级有高到低3．中断响应过程(1) 根据中断请求源优先级高低，对相应优先级状态触发器置“1”。

(2) 保护断点，即把程序计数器PC的内容压入堆栈保存。

(3) 清内部硬件可清除的中断请求标志位。

(IE0、IE1、TF0、TF1)。

(4) 把被响应的中断服务程序入口地址送入PC，从而转入相应的中断服务程序执行4．中断服务程序的入口地址表串行口0023H定时/计数器1 001BH外部中断1 0013H定时/计数器0 000BH外部中断0 0003H例：通过外部中断1所接的轻触开关，循环点亮P0口跑马灯。

#include<reg52.h>unsigned char led;main(){IT1=1; //下降沿触发EX1=1; //开外部中断1EA=1; //开总中断while(1);}void int1_ser() interrupt 2{unsigned char i；unsigned int j;led=0x01;for(i=0;i<8;i++) // 控制灯轮流点亮{ P0 =~ led;for(j=5000;j>0;j--);led = led<<1;}}例5-4B 接在INT1引脚的按键按下，P1口灯闪烁。
