单片机第1章

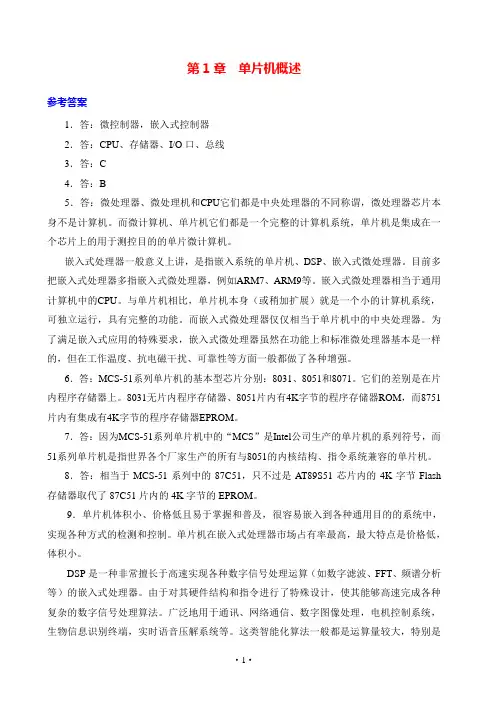

·1· 第1章 单片机概述

参考答案

1．答：微控制器，嵌入式控制器

2．答：CPU、存储器、I/O口、总线

3．答：C

4．答：B

5．答：微处理器、微处理机和CPU它们都是中央处理器的不同称谓，微处理器芯片本身不是计算机。而微计算机、单片机它们都是一个完整的计算机系统，单片机是集成在一个芯片上的用于测控目的的单片微计算机。

嵌入式处理器一般意义上讲，是指嵌入系统的单片机、DSP、嵌入式微处理器。目前多把嵌入式处理器多指嵌入式微处理器，例如ARM7、ARM9等。嵌入式微处理器相当于通用计算机中的CPU。与单片机相比，单片机本身（或稍加扩展）就是一个小的计算机系统，可独立运行，具有完整的功能。而嵌入式微处理器仅仅相当于单片机中的中央处理器。为了满足嵌入式应用的特殊要求，嵌入式微处理器虽然在功能上和标准微处理器基本是一样的，但在工作温度、抗电磁干扰、可靠性等方面一般都做了各种增强。

6．答：MCS-51系列单片机的基本型芯片分别：8031、8051和8071。它们的差别是在片内程序存储器上。8031无片内程序存储器、8051片内有4K字节的程序存储器ROM，而8751片内有集成有4K字节的程序存储器EPROM。

7．答：因为MCS-51系列单片机中的“MCS”是Intel公司生产的单片机的系列符号，而51系列单片机是指世界各个厂家生产的所有与8051的内核结构、指令系统兼容的单片机。

8．答：相当于MCS-51系列中的87C51，只不过是AT89S51芯片内的4K字节Flash存储器取代了87C51片内的4K字节的EPROM。

9．单片机体积小、价格低且易于掌握和普及，很容易嵌入到各种通用目的的系统中，实现各种方式的检测和控制。单片机在嵌入式处理器市场占有率最高，最大特点是价格低，体积小。

DSP是一种非常擅长于高速实现各种数字信号处理运算（如数字滤波、FFT、频谱分析等）的嵌入式处理器。由于对其硬件结构和指令进行了特殊设计，使其能够高速完成各种复杂的数字信号处理算法。广泛地用于通讯、网络通信、数字图像处理，电机控制系统，生物信息识别终端，实时语音压解系统等。这类智能化算法一般都是运算量较大，特别是向量运算、指针线性寻址等较多，而这些正是DSP的长处所在。与单片机相比，DSP具有

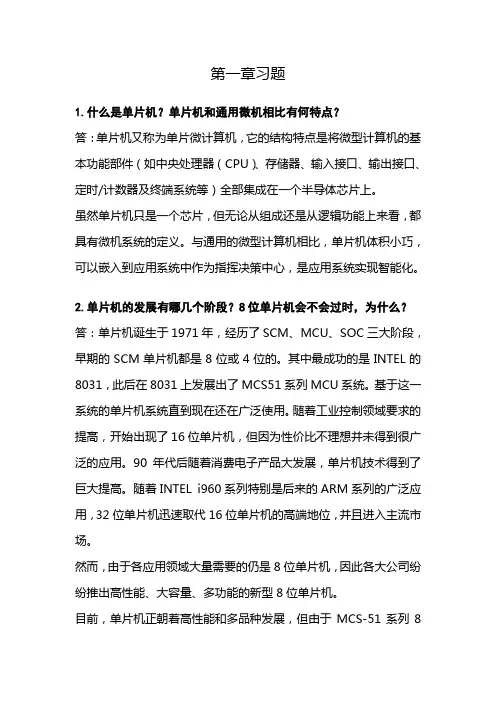

第一章习题

1.什么是单片机？单片机和通用微机相比有何特点？

答：单片机又称为单片微计算机，它的结构特点是将微型计算机的基本功能部件（如中央处理器（CPU）、存储器、输入接口、输出接口、定时/计数器及终端系统等）全部集成在一个半导体芯片上。

虽然单片机只是一个芯片，但无论从组成还是从逻辑功能上来看，都具有微机系统的定义。与通用的微型计算机相比，单片机体积小巧，可以嵌入到应用系统中作为指挥决策中心，是应用系统实现智能化。

2.单片机的发展有哪几个阶段？8位单片机会不会过时，为什么？

答：单片机诞生于1971年，经历了SCM、MCU、SOC三大阶段，早期的SCM单片机都是8位或4位的。其中最成功的是INTEL的8031，此后在8031上发展出了MCS51系列MCU系统。基于这一系统的单片机系统直到现在还在广泛使用。随着工业控制领域要求的提高，开始出现了16位单片机，但因为性价比不理想并未得到很广泛的应用。90年代后随着消费电子产品大发展，单片机技术得到了巨大提高。随着INTEL i960系列特别是后来的ARM系列的广泛应用，32位单片机迅速取代16位单片机的高端地位，并且进入主流市场。

然而，由于各应用领域大量需要的仍是8位单片机，因此各大公司纷纷推出高性能、大容量、多功能的新型8位单片机。

目前，单片机正朝着高性能和多品种发展，但由于MCS-51系列8位单片机仍能满足绝大多数应用领域的需要，可以肯定，以MCS-51系列为主的8位单片机，在当前及以后的相当一段时间内仍将占据单片机应用的主导地位。

3.举例说明单片机的主要应用领域。

答：单片机广泛应用于仪器仪表、家用电器、医用设备、航空航天、专用设备的智能化管理及过程控制等领域，大致可分如下几个范畴：

智能仪器

单片机具有体积小、功耗低、控制功能强、扩展灵活、微型化和使用方便等优点，广泛应用于仪器仪表中，结合不同类型的传感器，可实现诸如电压、电流、功率、频率、湿度、温度、流量、速度、厚度、角度、长度、硬度、元素、压力等物理量的测量。采用单片机控制使得仪器仪表数字化、智能化、微型化，且功能比起采用电子或数字电路更加强大。例如精密的测量设备（电压表、功率计，示波器，各种分析仪）。

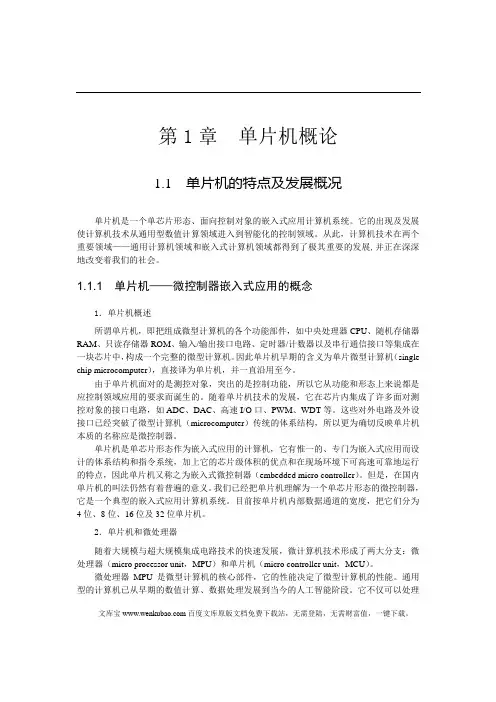

文库宝百度文库原版文档免费下载站，无需登陆，无需财富值，一键下载。 第1章 单片机概论

1.1 单片机的特点及发展概况

单片机是一个单芯片形态、面向控制对象的嵌入式应用计算机系统。它的出现及发展使计算机技术从通用型数值计算领域进入到智能化的控制领域。从此，计算机技术在两个重要领域——通用计算机领域和嵌入式计算机领域都得到了极其重要的发展,并正在深深地改变着我们的社会。

1.1.1 单片机——微控制器嵌入式应用的概念

1．单片机概述

所谓单片机，即把组成微型计算机的各个功能部件，如中央处理器CPU、随机存储器RAM、只读存储器ROM、输入/输出接口电路、定时器/计数器以及串行通信接口等集成在一块芯片中，构成一个完整的微型计算机。因此单片机早期的含义为单片微型计算机（single

chip microcomputer），直接译为单片机，并一直沿用至今。

由于单片机面对的是测控对象，突出的是控制功能，所以它从功能和形态上来说都是应控制领域应用的要求而诞生的。随着单片机技术的发展，它在芯片内集成了许多面对测控对象的接口电路，如ADC、DAC、高速I/O口、PWM、WDT等。这些对外电路及外设接口已经突破了微型计算机（microcomputer）传统的体系结构，所以更为确切反映单片机本质的名称应是微控制器。

单片机是单芯片形态作为嵌入式应用的计算机，它有惟一的、专门为嵌入式应用而设计的体系结构和指令系统，加上它的芯片级体积的优点和在现场环境下可高速可靠地运行的特点，因此单片机又称之为嵌入式微控制器（embedded micro controller）。但是，在国内单片机的叫法仍然有着普遍的意义。我们已经把单片机理解为一个单芯片形态的微控制器，它是一个典型的嵌入式应用计算机系统。目前按单片机内部数据通道的宽度，把它们分为4位、8位、16位及32位单片机。

2．单片机和微处理器

随着大规模与超大规模集成电路技术的快速发展，微计算机技术形成了两大分支：微处理器（micro processor unit，MPU）和单片机（micro controller unit，MCU）。

第一章 单片机概述

1.1微机的产生与发展

1.1.1 微机的发展

微型计算机自出现以来，便以其集成度高、功能强、体积小、功耗低、价格廉、灵活方便等一系列优点，广泛应用于国防、航空航天、海洋、地质、气候、教育、经济、日常生活的各个领域，并发挥着巨大的作用。自第一台微型计算机MCS-4诞生后，一直到现在，微型计算机的发展非常迅速，对于微型计算机的发展，一般以字长和典型的微处理器芯片作为划分标志，将微型计算机的发展划分为五个阶段。

第一个阶段(1971年～1973年)主要是字长为4位的微型机和字长为8位的低档微型机。这一阶段的典型微处理器有：世界上第一个微处理器芯片4004，以及随后的改进版4040，它们都是字长为4 位的。在随后的第二年，Intel又研制出了字长为8位的处理器芯片8008，集成度和性能都有所提高。第一代微型机就采用了PMOS工艺，基本指令时间约为10～20μS，字长为4位或8位，指令系统比较简单，运算功能较差，速度较慢，系统结构仍然停留在台式计算机的水平上，软件主要采用机器语言或简单的汇编语言，其价格低廉。

第二个阶段（1974年～1978年）主要是字长为8位的中、高档微型机。这一阶段典型的微处理器芯片有：Intel公司的I8080、I8085，Motorola公司的M6800等。第二代微型机的特点是采用NMOS工艺，集成度提高1～4倍，运算速度提高10～15倍，基本指令执行时间约为1～2μS，指令系统比较完善，已经具有典型的计算机系统结构以及中断DMA等控制功能，寻址能力也有所增强，软件除采用汇编语言外，还配有BASIC、FORTRAN、PL/M等高级语言及其相应的解释程序和编译程序，并在后期开始配上操作系统。

第三个阶段（1979年～1985年）主要是字长为16位的微型机。这一阶段典型的微处理器芯片有：Intel公司的8086/8088/80286，Motorola公司的M68000等。第三代微型机的特点是采用HMOS工艺，基本指令时间约为0.05μS，从各个性能指标评价，都比第二代微型机提高了一个数量级，已经达到或者超过中、低档小型机的水平。这类16位微型机通常都具有丰富的指令系统，采用多级中断系统、多重寻址方式、多种数据处理形式、段式寄存器结构、乘除计算硬件，电路功能大为增强，并都配备了强有力的系统软件。
