采场矿山压力显现基本规律

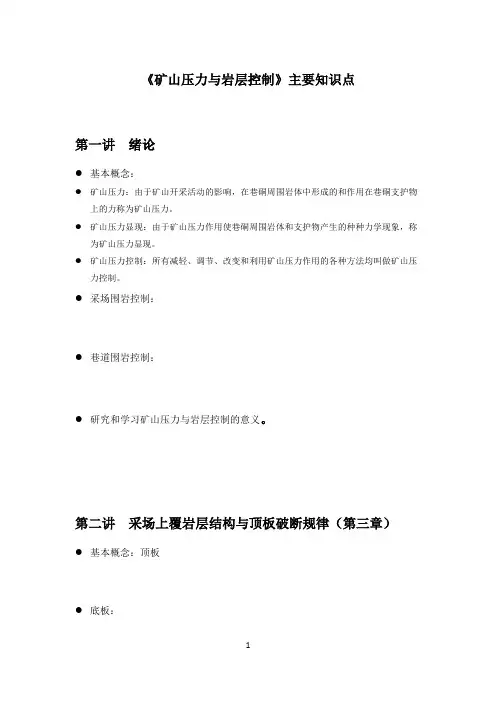

《矿山压力与岩层控制》主要知识点第一讲绪论●基本概念：●矿山压力：由于矿山开采活动的影响，在巷硐周围岩体中形成的和作用在巷硐支护物上的力称为矿山压力。

●矿山压力显现：由于矿山压力作用使巷硐周围岩体和支护物产生的种种力学现象，称为矿山压力显现。

●矿山压力控制：所有减轻、调节、改变和利用矿山压力作用的各种方法均叫做矿山压力控制。

●采场围岩控制：●巷道围岩控制：●研究和学习矿山压力与岩层控制的意义。

第二讲采场上覆岩层结构与顶板破断规律（第三章）●基本概念：顶板●底板：●上覆岩层（覆岩）：●直接顶●基本顶（老顶）●直接底●关键层；●直接顶初次跨落、●基本顶初次破断与周期破断；●岩石碎胀系数。

●直接顶初次跨落前的离层机理及其危害。

●直接顶跨落后的碎胀特性及其对矿压影响。

●基本顶破断规律与破断距计算。

●采动覆岩“大结构”的内涵及主要假说。

● 砌体梁假说及“砌体梁”结构的失稳形式及稳定条件。

● 基本顶破断面角度对“砌体梁”结构稳定性的影响。

关键层破断后的岩块互相挤压有可能形成三铰拱式的“砌体梁”平衡结构，此结构平衡将取决于咬合点的挤压力是否超过该咬合点接触面处的强度极限，在一定条件下可能导致岩块随着回转而形成变形失稳；另外即是咬合点处的摩擦力与剪切力的相互关系，当剪切力大于摩擦力时形成滑落失稳，在工作面的表现形式为顶板的台阶下沉。

防止“砌体梁”结构的滑落失稳条件：咬合点处的摩擦力大于剪切力，ϕtan ⋅≤T R 根据“砌体梁”结构受力分析，，即，岩块长度要大于2～2.5倍岩块厚度。

防止“砌体梁”结构的变形失稳条件：回转变形形成的咬合点的挤压力小于该咬合点接触面处的抗压强度极限。

根据“砌体梁”结构受力分析，结构回转下沉量小于一定值⎪⎪⎭⎫ ⎝⎛⋅⋅-⋅=∆K K n h 311 ● 通常通过触矸来实现。

⎝⎛⋅-⋅=∆Kn h 311●基本顶弹性基础破断的反弹与压缩特征。

●岩层控制关键层理论的主要学术思想。

第三讲采场矿山压力显现基本规律（第二章、第四章）基本概念：基本顶初次来压：基本顶（老顶）悬露达到极限跨距发生初次断裂，断裂的基本顶岩块回转下沉，从而导致工作面顶板急剧下沉和支架阻力普遍增大现象，称为基本顶（老顶）初次来压。

浅析大采高综放采场矿压显现规律摘要:大采高综放开采技术因其特殊的优势,越来越受到人们的重视。

本文对大采高综放工作面矿压显现规律进行了简要分析,介绍了大采高综放技术的发展和现状,对煤矿的安全高效生产具有重要意义。

关键词:大采高综放矿压显现采矿技术近年来随着煤矿机械化程度的不断提高,综放技术得到快速的发展。

由于在开采厚煤层中综采放顶煤所表现出来的诸多优越性,综采放顶煤采煤法在我国迅速发展。

随着我国经济快速的发展和对煤炭资源需求量的增加,一种新的放顶煤开采技术即大采高综放技术诞生。

由于我国特厚煤层储量丰富,在开采过程中为了提高特厚煤层的采出率,越来越多的矿井采用了这一新技术。

因此,在开采特厚煤层的诸多技术路径中,大采高综放采煤法将会成为重要的技术来发展,其前景非常广阔。

1 大采高综放开采技术的发展随着大采高综放开采技术的不断成熟,该技术在实现我国特厚煤层高产高效、安全开采中起着重要的作用。

与普通综放开采技术和大采高综采技术相比,大采高综放开采有以下优点,其充分利用大采高开采技术和普通综放开采技术优势,扩展了放顶煤开采煤层厚度上限,工作面生产能力进一步增加。

由于加大了采煤高度,增加了顶煤的放出空间,有利于顶煤的充分松动和垮落,回收率提高;由于工作面断面增大,加强了工作面的通风能力,满足高产的通风要求;采煤机与运输机等大功率综采设备得到了充分的利用。

随着大采高综放开采技术在我国不断的发展,该技术的上述优点为我国开采特厚煤层开辟了一条新路。

近年来我国已经研制了适合大采高综放开采的新型放煤支架和相关的设备,综放工艺和提高采出率的相关技术得到了较大的提高。

在特殊地质条件下开采特厚煤层中,大采高综放开采技术也得到了较好的应用,经济效益有了较大幅度的提高。

特别是在我国一些地质条件相对较好的矿区,大采高综放开采技术达到了国际的领先水平。

大采高综放采(割)煤高度增大、放煤高度增大、上覆岩层破坏范围扩大导致工作面的矿山压力显现不同于普通综放工作面,目前尚无系统的实测成果;大采高综放支架既要满足大采高稳定性要求,又要适应放顶煤工艺中顶煤控制要求,大采高综放的煤壁片帮问题和支架合理工作阻力确定的问题尚未很好解决;支架—围岩关系更为复杂,目前尚无系统的理论成果指导大采高综放实践。

矿山压力：由于矿山开采活动的影响，在巷硐周围岩体中形成的和作用在巷硐支护物上的力。

矿山压力显现：这些由于矿山压力作用是使巷硐周围岩体和支护物产生种种力学现象的统称矿山压力控制：所有减轻、调节、改变、和利用矿山压力作用的各种方法直接顶：一般把直接位于煤层上方一层或几层性质相近的岩层。

伪顶：在梅层直接顶之间有时存在厚度小于0.3—0,5米、极易跨落的软弱岩层。

老顶：通常把位于直接顶之上的对采场矿山压力直接造成影响的厚而坚硬的岩层。

采空区处理办法：刀柱法，顶板缓慢下沉法，全部或局部填充法，全部跨落法。

横三区：煤避支撑区，离层区，重新压紧区；竖三带：弯曲下沉带，；裂缝带；跨落带。

直接顶初次跨落的标志：直接顶跨落高度超过1—1.5米，范围超过全功工作面长度的一半。

此时的直接顶跨距称为初次跨落距。

岩石碎胀系数：岩石破碎后，杂乱堆积，岩体的总体力学特性类似于散体。

由于由于岩层破碎后体积将产生膨胀，因此直接顶跨落后，堆积高度要大于直接顶岩层原来的厚度。

影响碎胀系数的重要因素是岩石碎后块度的大小以及其排列状态。

例如，坚硬岩层大块破断且排列整齐，因而碎胀系数较小，岩石破碎后块度较小而且排练紊乱，则碎胀系数较大。

老顶的断裂：随着弯矩的增长，老顶岩层达到强度极限时，将形成断裂。

分三张情况：1 当f<0.02时，板破断将先沿固定长边形成裂缝并延伸，在长边形成的裂缝的过程中，板中央沿Y方向将随之形成裂缝，而后导致破裂。

2 当0.02<f<0.032时，破断裂缝也沿长边延伸，短边裂缝延伸，裂缝在死角形成圆弧贯通，板中央沿Y方向裂缝延伸，板形成X型断裂。

3 f>0.032时，断裂缝也沿长边沿申，再短边裂缝延伸，再到裂缝在四角形成圆弧形贯通，四周简支的板仍然处于稳定状态，工作面继续推进导致a/b值的增加，达到简支板的极限状态，原有工作面上方板的裂缝闭合，工作面上方重新形成新的裂缝并与短边的裂缝贯穿，最终导致板的X型破断。

1、顶板压力估算常用方法1、经验估算法按照支架承受载荷的原则，可将工作面支架受力情况简化为如图所示。

即支架受力一是直接顶的载荷，二是老顶通过直接顶作用于支架的载荷。

其中，2、 从老顶形成结构的平衡关系估算此种估算法认为直接顶的载荷应由支架全部承受，而老顶岩层由于能形成结构，因此支架所承受的载荷仅是当老顶岩层结构失稳时所形成。

失稳的方式有两种，其一是滑落失稳，其二是变形失稳。

（1） 从老顶结构的滑落失稳估算顶板压力根据老顶的平衡规律，控制老顶滑落失稳时，作用于支架上的力为;，kN式中：——岩块A与B的重量及其载荷，kN；L i0——相当于B岩块（悬露的岩块）的长度，m；Q i0——相当于B岩块的重量及载荷，kN；H——老顶岩层厚度，m；δ——B岩块的下沉量，m；、——岩块的破断角与内摩擦角，（°）。

（2）由老顶破断岩块结构的变形失稳估算顶板压力很多学者认为，老顶的位移量与对支架形成的载荷呈双曲线关系，因而提出p与的乘积是常数的概念。

为此，老顶对支架的作用载荷为式中：Δh0——实测所得回采工作面顶板下沉量；Δh i——要求控制的回采工作面顶板下沉量；K0——顶板下沉量为Δh0时，老顶岩梁在控顶距范围内的作用力。

式中：m E为老顶岩梁厚度；γE为老顶岩梁的体积力；L E为老顶岩梁的跨度；L为控顶距；K T为支架承担岩梁重量的系数。

3、威尔逊估算法估算顶板压力时只考虑直接顶的形状与载荷，因为载荷作用力的位置与支架可能形成的最大反力的作用位置不一定一致，所以引入由于支架与围岩相互平衡而产生的附加力的概念。

式中：Q1、Q3、P——直接顶载荷、附加力、顶板压力；l P、l、r——直接顶载荷、附加力、顶板压力的力臂。

2、试述影响矿山压力显现的主要因素①煤层采高及回采工作面控顶距。

在一定的地质条件下，回采工作面顶板下沉量与采高及控顶距成正比。

采高越大，采出的空间越大，必然导致采场上覆岩层破坏越严重，从而矿山压力显现越严重；采高越低，顶板活动越缓和，煤壁也较为稳定。

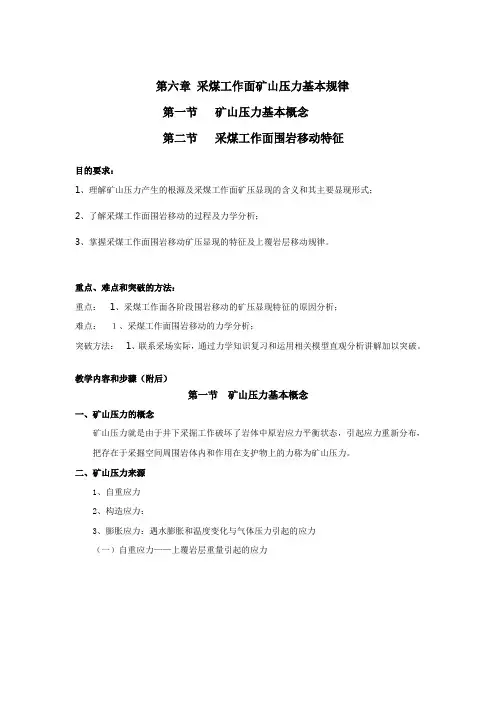

第六章采煤工作面矿山压力基本规律第一节矿山压力基本概念第二节采煤工作面围岩移动特征目的要求：1、理解矿山压力产生的根源及采煤工作面矿压显现的含义和其主要显现形式；2、了解采煤工作面围岩移动的过程及力学分析；3、掌握采煤工作面围岩移动矿压显现的特征及上覆岩层移动规律。

重点、难点和突破的方法：重点：1、采煤工作面各阶段围岩移动的矿压显现特征的原因分析；难点：１、采煤工作面围岩移动的力学分析；突破方法：1、联系采场实际，通过力学知识复习和运用相关模型直观分析讲解加以突破。

教学内容和步骤（附后）第一节矿山压力基本概念一、矿山压力的概念矿山压力就是由于井下采掘工作破坏了岩体中原岩应力平衡状态，引起应力重新分布，把存在于采掘空间周围岩体内和作用在支护物上的力称为矿山压力。

二、矿山压力来源1、自重应力2、构造应力：3、膨胀应力：遇水膨胀和温度变化与气体压力引起的应力（一）自重应力——上覆岩层重量引起的应力1、金尼克假说：σ1＝γH σ2＝σ3＝λσ1τmax＝式中:σ1——单元体所受的垂直应力 MPaσ2、σ3——单元体所受的侧向应力，MPaμ——单元体岩层的泊松比；γ——上覆岩层的平均重度，kN/m3；H——单元体距地面的深度，mλ——侧压系数τmax——单元体最大剪应力，kPa显然，μ值越大，则该单元体在垂直应力作用下产生的侧向应力也就越大。

2、海姆假说——随着开采深度的增加或由于岩性等方面的原因，使得μ＝0.5时，即：σ1＝σ2＝σ3＝γH形成所谓的静水压力状态，即岩体深部的原岩垂直应力与其上覆岩层重量成正比，侧向应力大致与垂直应力相等。

（二）构造应力——地壳构造运动在岩体内引起的内应力。

特点：1、构造引力以水平应力为主；水平应力以压应力为主；2、在构造应力场中，主应力的大小和方向可能有很大变化；两个方向的水平应力值（σ2、σ3）通常不相等；3、测定表明，水平应力大于垂直应力，即σHmax＞σHmin＞σv（4）构造应力在坚硬岩层中出现一般比较普遍。

第四章采煤工作面矿山压力显现规律第一节概述大多数情况下，矿山压力显现会给地下开采工作造成不同程度的影响。

为使矿山压力显现不至于影响正常的工作和保证生产安全，就必须采取各种技术措施加以控制。

包括对巷道及采煤工作空间进行支护、对松软煤岩体进行加固、用各种方法使巷道或采煤工作面得到卸压、用人为的方法使采空区顶板按预定要求冒落等。

此外人们对矿山压力的控制不仅在于消除和减轻对开采工作造成的危害，还包括合理地利用矿山压力的天然能量为开采工作服务。

例如，利用矿山压力的作用压酥煤体以方便落煤工作，借助采空区上覆岩层压力压实已冒落的矸石形成再生顶板等等。

所有这些人为地调节、改变和利用矿山压力作用的各种措施，叫做矿山压力控制。

简称矿压控制。

在实际生产过程中，采煤工作面常有下述一系列矿山压力现象，并习惯上用这些现象作为衡量矿山压力显现程度的指标。

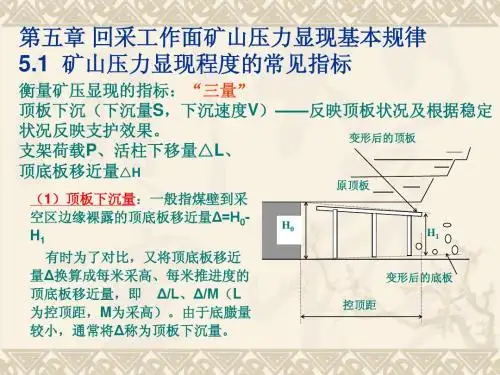

（1）顶板下沉量，一般指煤壁到采空区边缘裸露的顶底板移近量。

随着工作面的推进，顶底板处于不断移近状态。

（2）顶板下沉速度，指单位时间内的顶底板移近量，以mm/h计算。

它表示顶板活动的剧烈程度。

（3）支柱变形与折损，随着顶板下沉，采煤工作面支柱受载也逐渐增加，一般可以用肉眼观察到柱帽的变形，剧烈时可以观察到支柱的折损。

（4）顶板破碎情况，常常以单位面积顶板中冒落面积所占的百分数来表示。

它是用来衡量顶板控制好坏的质量标准。

（5）局部冒顶，指采煤工作面顶板形成局部塌落，它影响采煤工作的正常进行。

（6）大面积冒顶，指采煤工作面由于顶板来压导致顶板沿工作面切落。

常常对工作面生产造成严重影响。

其它还有煤壁片帮、支柱钻底、底板臌起等一系列矿山压力现象。

第二节老顶的初次来压直接顶初次垮落后，工作面继续向前推进，由于老顶比较坚硬，在一定范围内呈悬露状态，其四周分别由煤壁及煤柱支撑。

此时可将老顶视为一个板的结构。

但是由于采煤工作面沿倾斜方向的长度，往往大于老顶沿走向方向垮落时的跨度，因此通常将老顶视为一端由煤壁而另一端由煤柱支撑的两端固定的梁。

1、冲击地压：积累在矿井巷道和菜场周围煤岩体中的能量突然释放，在井巷发生爆炸性事故，产生的动力将煤岩抛向巷道，同时发出强烈声响，造成煤岩体振动和破坏，支架与设备损坏、人员伤亡、部分巷道垮落破坏等。

2、原岩应力：未受开采影响的岩体内，由于岩体自重和构造运动等原因引起的应力。

主要包括自重应力、构造应力、地温应力、膨胀（收缩）应力、流体压应力3、底板比压：将支架底座对单位面积底板上所造成的压力。

4、周期来压：由于裂隙带岩层周期性失稳而引起的顶板来压现象。

5、关键层、主关键层、次关键层：对采场上覆岩层局部或直至地表的全部岩层活动起主要控制作用的岩层。

6、围岩稳定性系数：7、支撑压力：回采空间周围煤岩体内应力增高区的切向应力，分为固定支承压力、移动支承压力。

8、砌体梁：在一定条件下，能够形成外表似梁实则为半拱的结构，这种平衡结构形如砌体，故称为砌体梁。

9、矿山压力显现：由于矿山压力作用使巷硐周围岩体和支护物产生的种种力学现象。

1、采空区处理的几种方法及实质。

采空区处理方式可分为刀柱式、顶板缓慢下沉法、全部充填或局部充填法、全部垮落法。

2、影响采煤工作面矿山压力显现的主要因素。

1、采高与控顶距。

采高及控顶距越大，老顶越不稳定，矿山压力显现越明显。

2、工作面推进的速度。

在s-t图中可以发现顶板下沉量是时间的函数，但并不一定提高推进速度可减小下沉量，因为提高了推进速度就增加了工序影响的次数，也会加剧顶板的下沉速度。

3、开采深度的影响。

开采深度直接影响原岩应力大小，在软岩中开掘时，随着深度的增加，矿山压力显现将越严重。

但开采深度对采场顶板压力大小的影响并不突出，因而对矿山压力显现的影响也不明显。

4、煤层倾角的影响：随煤层倾角的增加，顶板下沉量将逐渐减小。

3、沿空留巷矿压显现的基本规律。

回采工作面推进引起的上覆岩层运动，其发展是自下而上的，上部具有明显的滞后现象，沿空留巷的顶板会在较长时间内受到老顶上覆岩层运动的影响。
