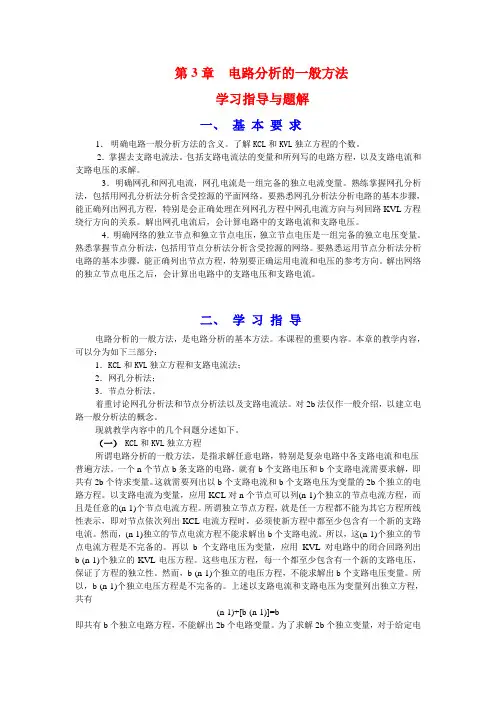

第3章电路分析的一般方法学习指导与题解一、基本要求1．明确电路一般分析方法的含义。
了解KCL和KVL独立方程的个数。
2．掌握去支路电流法。
包括支路电流法的变量和所列写的电路方程，以及支路电流和支路电压的求解。
3．明确网孔和网孔电流，网孔电流是一组完备的独立电流变量。
熟练掌握网孔分析法，包括用网孔分析法分析含受控源的平面网络。
要熟悉网孔分析法分析电路的基本步骤，能正确列出网孔方程，特别是会正确处理在列网孔方程中网孔电流方向与列回路KVL方程绕行方向的关系。
解出网孔电流后，会计算电路中的支路电流和支路电压。
4．明确网络的独立节点和独立节点电压，独立节点电压是一组完备的独立电压变量。
熟悉掌握节点分析法，包括用节点分析法分析含受控源的网络。
要熟悉运用节点分析法分析电路的基本步骤，能正确列出节点方程，特别要正确运用电流和电压的参考方向。
解出网络的独立节点电压之后，会计算出电路中的支路电压和支路电流。
二、学习指导电路分析的一般方法，是电路分析的基本方法。
本课程的重要内容。
本章的教学内容，可以分为如下三部分：1．KCL和KVL独立方程和支路电流法；2．网孔分析法；3．节点分析法。
着重讨论网孔分析法和节点分析法以及支路电流法。
对2b法仅作一般介绍，以建立电路一般分析法的概念。
现就教学内容中的几个问题分述如下。
（一）KCL和KVL独立方程所谓电路分析的一般方法，是指求解任意电路，特别是复杂电路中各支路电流和电压普遍方法。
一个n个节点b条支路的电路，就有b个支路电压和b个支路电流需要求解，即共有2b个待求变量。
这就需要列出以b个支路电流和b个支路电压为变量的2b个独立的电路方程。
以支路电流为变量，应用KCL对n个节点可以列(n-1)个独立的节点电流方程，而且是任意的(n-1)个节点电流方程。
所谓独立节点方程，就是任一方程都不能为其它方程所线性表示，即对节点依次列出KCL电流方程时，必须使新方程中都至少包含有一个新的支路电流。

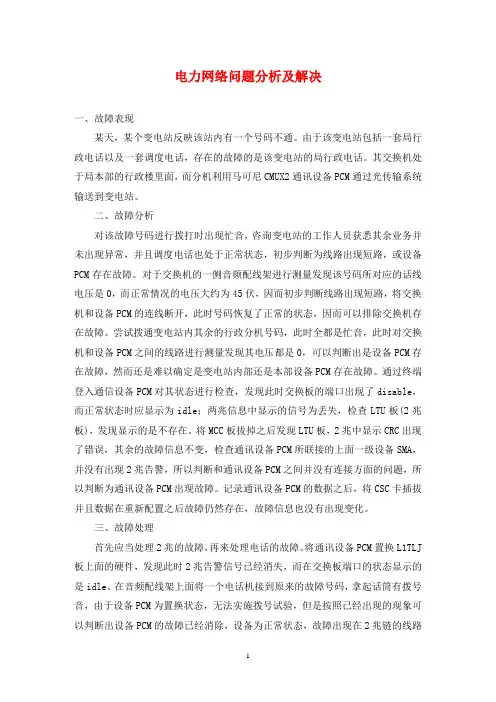

电力网络问题分析及解决一、故障表现某天，某个变电站反映该站内有一个号码不通。
由于该变电站包括一套局行政电话以及一套调度电话，存在的故障的是该变电站的局行政电话。
其交换机处于局本部的行政楼里面，而分机利用马可尼CMUX2通讯设备PCM通过光传输系统输送到变电站。
二、故障分析对该故障号码进行拨打时出现忙音，咨询变电站的工作人员获悉其余业务并未出现异常，并且调度电话也处于正常状态，初步判断为线路出现短路，或设备PCM存在故障。
对于交换机的一侧音频配线架进行测量发现该号码所对应的话线电压是0，而正常情况的电压大约为45伏，因而初步判断线路出现短路，将交换机和设备PCM的连线断开，此时号码恢复了正常的状态，因而可以排除交换机存在故障。
尝试拨通变电站内其余的行政分机号码，此时全都是忙音，此时对交换机和设备PCM之间的线路进行测量发现其电压都是0，可以判断出是设备PCM存在故障，然而还是难以确定是变电站内部还是本部设备PCM存在故障。
通过终端登入通信设备PCM对其状态进行检查，发现此时交换板的端口出现了disable，而正常状态时应显示为idle；两兆信息中显示的信号为丢失，检查LTU板(2兆板)，发现显示的是不存在。
将MCC板拔掉之后发现LTU板，2兆中显示CRC出现了错误，其余的故障信息不变，检查通讯设备PCM所联接的上面一级设备SMA，并没有出现2兆告警，所以判断和通讯设备PCM之间并没有连接方面的问题，所以判断为通讯设备PCM出现故障。
记录通讯设备PCM的数据之后，将CSC卡插拔并且数据在重新配置之后故障仍然存在，故障信息也没有出现变化。
三、故障处理首先应当处理2兆的故障，再来处理电话的故障。
将通讯设备PCM置换L1TLJ 板上面的硬件，发现此时2兆告警信号已经消失，而在交换板端口的状态显示的是idle。
在音频配线架上面将一个电话机接到原来的故障号码，拿起话筒有拨号音，由于设备PCM为置换状态，无法实施拨号试验，但是按照已经出现的现象可以判断出设备PCM的故障已经消除，设备为正常状态，故障出现在2兆链的线路上。

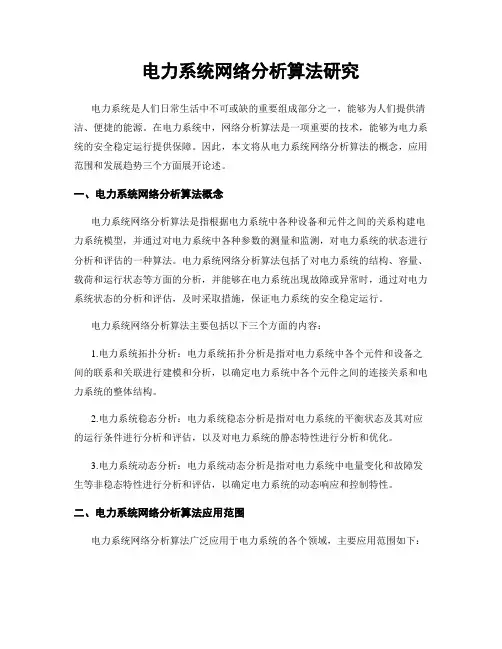

电力系统网络分析算法研究电力系统是人们日常生活中不可或缺的重要组成部分之一，能够为人们提供清洁、便捷的能源。
在电力系统中，网络分析算法是一项重要的技术，能够为电力系统的安全稳定运行提供保障。
因此，本文将从电力系统网络分析算法的概念，应用范围和发展趋势三个方面展开论述。
一、电力系统网络分析算法概念电力系统网络分析算法是指根据电力系统中各种设备和元件之间的关系构建电力系统模型，并通过对电力系统中各种参数的测量和监测，对电力系统的状态进行分析和评估的一种算法。
电力系统网络分析算法包括了对电力系统的结构、容量、载荷和运行状态等方面的分析，并能够在电力系统出现故障或异常时，通过对电力系统状态的分析和评估，及时采取措施，保证电力系统的安全稳定运行。
电力系统网络分析算法主要包括以下三个方面的内容：1.电力系统拓扑分析：电力系统拓扑分析是指对电力系统中各个元件和设备之间的联系和关联进行建模和分析，以确定电力系统中各个元件之间的连接关系和电力系统的整体结构。
2.电力系统稳态分析：电力系统稳态分析是指对电力系统的平衡状态及其对应的运行条件进行分析和评估，以及对电力系统的静态特性进行分析和优化。
3.电力系统动态分析：电力系统动态分析是指对电力系统中电量变化和故障发生等非稳态特性进行分析和评估，以确定电力系统的动态响应和控制特性。
二、电力系统网络分析算法应用范围电力系统网络分析算法广泛应用于电力系统的各个领域，主要应用范围如下：1.电力系统的规划和设计：电力系统网络分析算法可用于电力系统规划和设计，对于电力系统中各个元件和设备的位置、容量、连接关系等方面进行分析和评估，以确保电力系统能够在合理的成本范围内达到预期的目标。
2.电力系统运行和管理：电力系统网络分析算法还可用于电力系统的运行和管理，对电力系统中各个元件和设备的运行状态进行监测和分析，及时发现电力系统中的故障和隐患，及时进行检修和维护，保证电力系统的正常运行。
电力网络分析是电力系统分析的关键环节。
随着国民经济的不断提高，社会对电能质量的需求也越来越高。
电力系统分析的作用至关重要。
高等电力网络分析是通过归纳、总结、提升，抽象出电网分析中的共性问题，从更基础的层面来描述和解决电网分析问题。
此书把电力网络分为两部分来研究。
第一部分为基础篇，介绍电力网络分析的基本原理。
第二部分为应用篇，介绍潮流计算和故障分析。
第一部分电力网络分析基本原理一、电力网络分析的一般方法1.1 网络分析概述电力网络包含两个要素：电气元件及其联接方式。
电力网络的运行特性的约束和元件之间联接关系的约束（拓扑约束）共同决定。
元件的特性约束由欧姆定律来描述：Ri=u, dLdt =u, ∫1Cidt=u.网络的拓扑约束由基尔霍夫定律来描述：基尔霍夫电流定律：∑I=0. 基尔霍夫电压定律：∑V=0.有关电力系统分析计算问题包括状态估计、潮流计算、经济调度、故障分析、稳定计算等，这些问题既相互关联，又各有侧重点。
如状态估计可以为潮流计算提供良好的初值，而潮流计算则是经济调度、故障分析、稳定计算与系统控制的出发点。
网络分析是解决这些所有问题的共同基础。
研究一个特定的电力系统运行问题应当包括四个基本步骤：1、建立电力网络元件的数学模型；2、建立电力网络的数学模型；3、选择合理的数值计算方法；4、电力网络问题的计算机求解。
网络分析中常用的关联矩阵有：节-支关联矩阵、回-支关联矩阵、割-支关联矩阵。
1.2 电力网络支路特性的约束一般支路如图：图1：一般支路元件的约束特性可用以下支路方程来表示：V k+E k =z k (I k +I sk ) 或 I k +I sk =y k (V k +E k ) 把网络内所有支路方程集合在一起，引入电动势矢量和电流源矢量E S,I S . 可以得到网络的支路方程V b+E s =z b (I b +I s ) 或 I b +I s =y b (V b +E s ) z b ，y b 为原始导纳矩阵和原始阻抗矩阵，若网络内所有的支路间不存在互感，z b ，y b 是对角阵，对角线元素既是相应的支路阻抗和支路导纳；若存在互感则z b 在相应于互感支路相关的位置上存在非零非对角线元素。
高等电力网络分析.电力网络是一个复杂的系统，在实际应用中需要进行大量的分析和优化。
高等电力网络分析作为电力系统工程领域的一个重要研究方向，涉及诸多理论和技术。
在这篇文档中，我们将简要介绍电力网络的基本概念和特点，以及高等电力网络分析的基本方法和技术。
电力网络的基本概念和特点电力网络由多个发电厂、变电站、输电线路和配电网络连接而成，形成一个互相交互作用的复杂系统。
电力网络的特点包括：1.大规模性。
电力网络通常包含数百个或数千个节点，系统规模巨大，需要高效的算法和技术进行分析和优化。
2.多元化。
电力系统结构复杂，包括不同类型和功率的发电机、变电站和负载，需要针对不同特点进行分析和建模。
3.高度互连性。
电力网络中不同节点之间互相依存，相互作用紧密，一个节点的变化可能会导致整个系统的变化。
4.动态性。
电力系统的运行状态随时变化，需要进行实时监测和控制。
高等电力网络分析的基本方法和技术高等电力网络分析是对电力网络进行复杂分析和优化的一种技术。
下面我们将介绍一些常用的高等电力网络分析方法和技术：1.潮流计算。
潮流计算是电力系统分析中最基本、最重要的问题之一。
通过求解电网中各个节点的电压、电流、有功、无功等参数，判断各个设备的负荷能否正常运行。
潮流计算的方法主要有潮流方程法、牛拉法和戴孟法等。
2.稳态稳定分析。
稳态稳定分析是电力系统分析中的一项重要工作。
主要研究电力系统的稳定性问题，如安全裕度和暂态稳定等。
常用的稳态稳定分析方法包括等值模型法、直接分析法和瞬时定子反应机模型法等。
3.电力系统优化。
电力系统优化以如何在满足各种约束条件下，使得电力系统达到最优的目标为研究对象，包括计划运行优化、潮流优化和安全限制优化等。
常用的优化方法包括极端点法、基于线性规划的算法和遗传算法等。
4.智能电网技术。
智能电网是电力系统的一种新型形态，利用现代通信等技术实现智能化、高效化、安全化的智能化电网系统。
智能电网技术包括电力通信、数据管理和分布式智能等技术，可以提高电力系统的效率和可靠性。
