5.1 5.2交变电流的物理量一、周期和频率：二、峰值和有效值：1、峰值：2、有效值：3、有效值与峰值的关系：4、下列几种情况都要用交流电的有效值(1) 交流用电设备上所标的额定电压和额定电流是有效值；(2) 交流电压表和交流电流表的示数是有效值；(3) 交变电流的数值在无特别说明时都是有效值（如照明电压220V 和动力用电380V ）。
(4) 计算交流电通过导体产生的热量、热功率及保险丝的熔断电流时为有效值；5、有效值与平均值的区别：在计算交变电流通过导体产生热量、热功率时只能用交变电流的有效值，不能用平均值； 在计算通过导体的电荷量时，只能用交变电流的平均值，而不能用有效值。
【典型例题】【例1】 如图5-2-5所示为照明用交流电压e 与时间t 的关系图象．电压的最大值为 ______V ．有效值为_______V .电压变化周期为____s ．频率为_____Hz 角速度为_____rad/s ．瞬时值表达式____________V ． t =s 3001时刻电压瞬时值为______V ．此时线圈平面与中性面的夹角为________ ．【例2】一正弦交流电的电压随时间变化的规律如图5-2-4所示，则A ．该交流电的电压瞬时值的表达式为u ＝100sin(25t)VB ．该交流电的频率为25 HzC ．该交流电的电压的有效值为D ．若将该交流电压加在阻值R ＝100 Ω的电阻两端，则电阻消耗的功率时50 W【例3】如图5-2-3所示，交流发电机矩形线圈的边长 ab =cd =40cm ，bc =ad =20cm ，共50匝，线圈电阻r =1 Ω。
线圈在B =0.2T 的匀强磁场中，绕垂直磁场方向的轴OO ’以 100r/s 的转速匀速转动，外接电阻R =9Ω。
求：（1）电压表读数；（2）电阻R 上的电功率（3）从图示位置转过900时，通过R 的电量多少？一、选择题1、一个电阻接在10V 的直流电源上，它的发热功率是P ，当接到电压为u =10sin ωt V 的交流电源上，它的发热功率是A ．0.25PB ．0.5PC ．PD ．2P2、一电热器接在10V 的直流电源上产生一定的热功率，把它改接在交流电源上要使产生的热功率是原来的两倍，则交流电压的最大值应是A ．20VB ．7.1VC ．10VD ．14V3、如图5-2-7所示，交变电流电源的电压是6 V ，它跟电阻R 1、R 2及电容C 、电压表一起连成如图电路.忽略电源内阻，为保证电容器不击穿，电容器耐压值U 2和电压表示数U 1分别为A ．U 1=62 VB ．U 2=6 VC ．U 1=6 VD ．U 2≥62V 4、电阻R 1、R 2交流电源按照图所示方式连接，R 1=10Ω，R 2=20Ω。

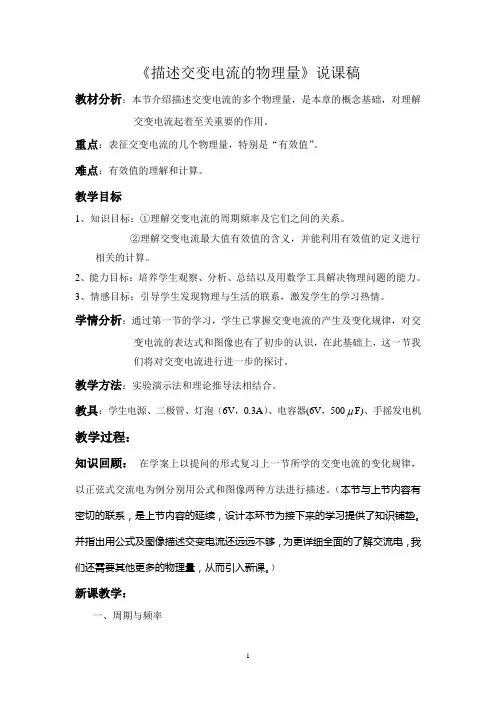

《描述交变电流的物理量》说课稿教材分析：本节介绍描述交变电流的多个物理量，是本章的概念基础，对理解交变电流起着至关重要的作用。
重点：表征交变电流的几个物理量，特别是“有效值”。
难点：有效值的理解和计算。
教学目标1、知识目标：①理解交变电流的周期频率及它们之间的关系。
②理解交变电流最大值有效值的含义，并能利用有效值的定义进行相关的计算。
2、能力目标：培养学生观察、分析、总结以及用数学工具解决物理问题的能力。
3、情感目标：引导学生发现物理与生活的联系，激发学生的学习热情。
学情分析：通过第一节的学习，学生已掌握交变电流的产生及变化规律，对交变电流的表达式和图像也有了初步的认识，在此基础上，这一节我们将对交变电流进行进一步的探讨。
教学方法：实验演示法和理论推导法相结合。
教具：学生电源、二极管、灯泡（6V，0.3A）、电容器(6V，500 F)、手摇发电机教学过程：知识回顾：在学案上以提问的形式复习上一节所学的交变电流的变化规律，以正弦式交流电为例分别用公式和图像两种方法进行描述。
（本节与上节内容有密切的联系，是上节内容的延续，设计本环节为接下来的学习提供了知识铺垫。
并指出用公式及图像描述交变电流还远远不够，为更详细全面的了解交流电，我们还需要其他更多的物理量，从而引入新课。
）新课教学：一、周期与频率周期和频率不是本节的难点，概念的理解上也不存在难度，所以在学案上设计以下问题：①什么叫交流电的周期，频率？②它们之间有什么关系？③以正弦式交流电为例，如何从公式和图像中得到周期频率？④周期和频率的物理含义？这几个问题学生通过教材自主学习，在此不过多强调。
为了使学生更好的领会交变电流的变化快慢，在此设计一个小实验：手摇起电机、二极管、灯泡连成回路进行演示，观察手摇的快慢与灯泡闪亮的快慢，体会周期、频率的物理含义。
（通过演示实验，直观形象地帮助学生理解，同时激发他们的兴趣。
）二、最大值与有效值1，最大值的概念、物理意义及其求解方法同样由学生自主学习。
描述交变电流有哪些物理量
交变电流（AC，Alternating Current）是电流的一种形式，其方向和大小随时间变化。
描述交变电流涉及到一些基本的物理量，下面是其中一些重要的物理量：
1. 电流（I）：
•方向：随时间变化。
•大小：随时间变化，通常用有效值（RMS值）表示。
2. 电压（V）：
•方向：随时间变化，与电流的变化同步。
•大小：随时间变化，通常用有效值（RMS值）表示。
3. 频率（f）：
•定义：交变电流周期内的完整振荡次数。
•单位：赫兹（Hz）。
4. 振幅（A）：
•定义：电流或电压的最大值。
•单位：安培（A）或伏特（V）。
5. 相位（Φ）：
•定义：描述电流和电压波形之间的时间关系。
•单位：弧度（rad）或角度（通常以度表示）。
6. 有效值（RMS值）：
•定义：交变电流或电压的有效数值，相当于直流电流或电压产生相同的功率效果。
•计算：对交变电流或电压波形进行均方根计算。
7. 周期（T）：
•定义：一个完整的交变电流或电压波形经过的时间。
•关系：周期与频率之间有倒数关系，即T=f1。
这些物理量描述了交变电流的基本特征，包括电流和电压的变化规律、频率、振幅、相位关系等。
这些参数对于分析交变电路中的电流和电压行为非常重要。
