10t门式起重机安装方案中冶京唐金结公司宣钢项目部1 编制依据1．110t门吊图纸1．2现场条件2工程概况2．1 门吊用途宣钢2500m3高炉热风炉系统构件制作的吊运。
2．2门吊组成10t门吊由电动葫芦、大车走行机构、主桁架梁、刚性支腿、操作室、梯子、平台、栏杆组成。
门吊跨度20米。
2．3门吊各组成部分概况主桁架长26米，上部标高14米，单重7.6t；刚性支腿长10.5米，单重2.68t；大车走行机构长7米，单重1.2t。
3 安装方案3．1 基础及轨道安装3．1．1基础形式及施工要求由于现在正处于冬季，宣化地区冻土层较深，砼基础质量不能保证，故基础采用粒径25mm碎石垫层。
基础截面形式为梯形，上底宽800mm，下底宽1000mm，高度300mm。
如下图所示：碎石垫层须保证截面尺寸，上表面标高差控制在正负20mm内，在碎石铺平并进行水准仪测量达到使用要求后方可铺设枕木，每间距600mm铺设一根，枕木周围用钢钎将碎石捣实。
3．1．2 轨道安装及质量要求轨道安装前需对基础进行验收，经验收合格后方可进行轨道安装。
3．1．2．1测量放线用经纬仪、卷尺将两条轨道中心线控制点标出，并绷上钢线。
3．1．2．2轨道安装及配件安装依次将轨道吊装至轨道中心线上，校正后将鱼尾板等连接件安装完成。
在轨道两端分别用工字钢I32制作三角形车挡，与轨道焊接。
3．1．2．3质量要求轨道安装须符合以下要求：3．2门吊安装3．2．1安装顺序3．2．2安装方法及要求3．2．2．1机械及吊装工具选择：地面拼装选用16t吊车进行，后门吊主桁架梁采用两台16t双机抬吊，杆长23.5米，作业半径7米，起重量5吨，经验算，能满足吊装要求。
钢丝绳选用6*37，170MPa d=21.5mm[P]=29600N(29.6t)每根钢丝绳承受的拉力：(7.6+0.5)/4=2.03t29.6/8=3.7t>2.03t，符合要求。
卡环选用5t卡环，四个，与钢丝绳配合吊装。
10吨双梁桥式起重机参数
【原创实用版】
目录
1.双梁桥式起重机的概述
2.双梁桥式起重机的基本参数
3.双梁桥式起重机的应用场景
4.双梁桥式起重机的优势
正文
一、双梁桥式起重机的概述
双梁桥式起重机是一种广泛应用于室内外工矿企业、铁路运输、钢铁化工、机械加工、港口码头、物流周转等部门和场所的起重设备。
它一般由机械、电气和金属结构三部分组成，外观像一个两端支承在平行的两条架空轨道上平移运行的平板桥。
二、双梁桥式起重机的基本参数
双梁桥式起重机的基本参数主要包括起重量、起升高度、跨度和工作速度等。
起重量是起重机正常工作时允许的最大起吊重量；起升高度是吊具的上极限位置与下极限位置之间的距离；跨度是起重机两端车轮垂直中心线之间的距离；工作速度分为起升速度、回转速度、行走速度等。
三、双梁桥式起重机的应用场景
双梁桥式起重机在许多场景中都有广泛应用，如机械加工、装配车间、金属结构车间、冶金、钢铁化工等。
其载荷大、抗风能力强等特点使其在各种环境中都能发挥出色的性能。
第1页共1页。

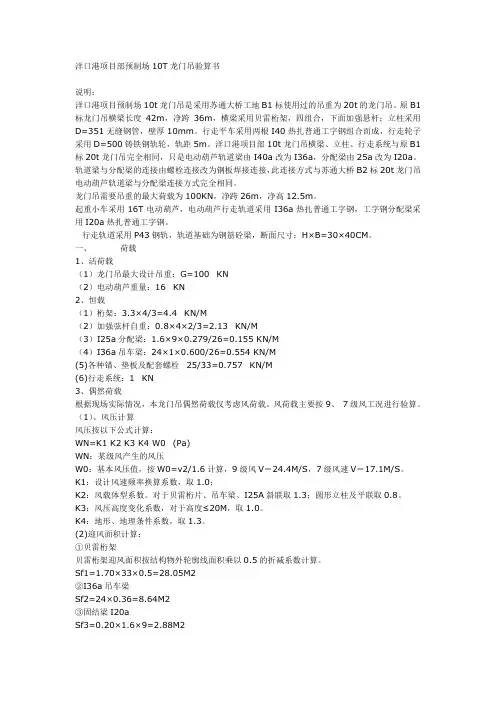

洋口港项目部预制场10T龙门吊验算书说明：洋口港项目预制场10t龙门吊是采用苏通大桥工地B1标使用过的吊重为20t的龙门吊。
原B1标龙门吊横梁长度42m，净跨36m，横梁采用贝雷桁架，四组合，下面加强悬杆；立柱采用D=351无缝钢管，壁厚10mm。
行走平车采用两根I40热扎普通工字钢组合而成，行走轮子采用D=500铸铁钢轨轮，轨距5m。
洋口港项目部10t龙门吊横梁、立柱、行走系统与原B1标20t龙门吊完全相同，只是电动葫芦轨道梁由I40a改为I36a，分配梁由25a改为I20a。
轨道梁与分配梁的连接由螺栓连接改为钢板焊接连接，此连接方式与苏通大桥B2标20t龙门吊电动葫芦轨道梁与分配梁连接方式完全相同。
龙门吊需要吊重的最大荷载为100KN，净跨26m，净高12.5m。
起重小车采用16T电动葫芦，电动葫芦行走轨道采用I36a热扎普通工字钢，工字钢分配梁采用I20a热扎普通工字钢。
行走轨道采用P43钢轨，轨道基础为钢筋砼梁，断面尺寸：H×B=30×40CM。
一、荷载1、活荷载（1）龙门吊最大设计吊重：G=100 KN（2）电动葫芦重量：16 KN2、恒载（1）桁架：3.3×4/3=4.4 KN/M（2）加强弦杆自重：0.8×4×2/3=2.13 KN/M（3）I25a分配梁：1.6×9×0.279/26=0.155 KN/M（4）I36a吊车梁：24×1×0.600/26=0.554 KN/M(5)各种锚、垫板及配套螺栓25/33=0.757 KN/M(6)行走系统：1 KN3、偶然荷载根据现场实际情况，本龙门吊偶然荷载仅考虑风荷载。
风荷载主要按9、7级风工况进行验算。
（1）、风压计算风压按以下公式计算：WN=K1 K2 K3 K4 W0 (Pa)WN：某级风产生的风压W0：基本风压值，按W0=v2/1.6计算，9级风V＝24.4M/S，7级风速V＝17.1M/S。
