10t龙门吊施工方案

门式超重机安装（拆卸）作业方案

工程名称：

工程地址：

施工单位：

门架型号： LMJ-3

统一编号：

使用单位：

装拆单位：

方案编制人：

方案审批人：

审 批 表

工程名称 农业科技学院学生宿舍9#楼 工程地址 成都农科院内

建筑面积（㎡） 结构形式

层数 建筑总高（m）

建设单位 设计单位

监理单位 质监单位

方案类型 编制单位

编制人 报审时间

审批栏

施工单位意见 同 意

一、工程概况

本工程装饰均采用龙门架作垂直运输机械，1 栋共安装2 台龙门架。型号LMJ-3，具体布置见平面布置图。主体完后开始安装，外装饰涂料面层施工完，室内及屋面工程竣工后开始安装。

二、安装准备

为了密切配合安装施工，制定龙门架安装施方案，并报批；配备相关人员和需用的工具、劳保用品等。

施工前检查龙门架使用许可证、生产许可证等文件是否齐全。现场检查龙门架安装位置是否合理和各项安全措施是否齐全。经过全数检查全部合格后，方可同意进行下一步施工，组织进场。龙门架安装前对人员进行安装工作的技术交底和安全技术交底，确保作业人员有安全防范意识和能正确使用安全防护设施及劳保用品。划定安装范围、安全警戒线，并且委派专人职守安装范围，严禁非作业人员进入。

表B2-1(A1监)工程技术文件报审表

附表B

工程名称 长春市地铁1号线02标 编 号

日 期 2012年5月9日

现报上关于长春市地铁1号线区间施工10t门式起重机安装方案工程技术文件，请予以审定。

类 别 编制人 册 数 页 数

方案 刘连彬 1 11

编制单位名称：中铁十三局集团有限公司长春市地铁1号线02标段项目经理部

技术负责人（签字）： 申报人（签字）：

施工单位审核意见：

同意此方案的编制，报监理部审核。

□ 有/□ 无 附页

施工单位名称:中铁十三局集团有限公司 审核人(签字）： 审核日期：

监理单位审核意见：

符合设计及规范要求,同意实施。

审定结论： □ 同意 □ 修改后再报 □ 重新编制

监理单位名称:华铁工程咨询有限责任公司与

长春市市政建设监理有限责任公司联合体 总监理工程师(签字）： 日期：

本表由施工单位填报，建设单位、监理单位、施工单位各存一份。

长春地铁1号线02标

区间施工10t门式起重机安装方案

编制人：

复核人：

审批人：

日 期：

中铁十三局集团有限公司

长春地铁1号线02标项目经理部

目 录

一、 编制依据 ............................................................................................... 1

二、 工程概况 ............................................................................................... 1

第 1 页 共 6 页 10T龙门吊安装技术措施

文件名称：10T龙门吊安装技术措施

内容：

1. 工程范围及工程量

重庆金桥水泥有限责任公司熟料新型干法水泥二期技术改造项目-机电安装工程1标段

10T龙门吊安装。共计1台套，工程量约为16.5吨。

2. 主要质量控制点及技术措施

2.1安装准备工作：

 技术交底：安装前由专业主管对施工班组进行交底，交待施工步骤、质量要求、安全事项。



设备开箱点件、验收、质量检查：设备安装前一周内对部件进行检查清点，保证部件齐全，如有质量问题及时向工段负责人或专业主管汇报，确认处理方案。（注意检查梁、立腿的焊接接质量及各相关尺寸是否与图纸相符，是否因运输等因素产生弯曲、变形、损坏）。

 基础验收：道轨应安装在坚实的基础上。

 人员组织：起重工：具有从事多年指挥经验（上报其它项目施工阅历），并经质安部认证合格人员方可从事起重作业；

 施工过程组织：根据现场施工情况，先保证24米轨道系统安装找正完成，即开始进行主体安装。

 机具组织：

2.2施工计划

序号 施工工序 开始时间 完成时间 施工内容及准备工作

1 轨道铺设 4月1日 4月6日

2 轨道精找正 4月7日 4月10日

3 行走装置安装 4月12日 4月14日 1、 轨道精找正完成

2、 行走装置组装完成

4 主梁安装 4月15日 4月15日 1、 临时支撑准备完成

部件 设备总重 主梁重量 其它部件

重量（吨） 16500kg 9500kg 最重件3 t

长度+高度 24mX7.8M

采用吊车 25t，16m杆

回转半径 6米 在轨道上组装最重件3t 主梁完成后吊装就位

额定载荷 10.5吨

第 2 页 共 6 页 2.3 施工人员配置

人员名称 人数 备注

现场负责人 1

质量员 1

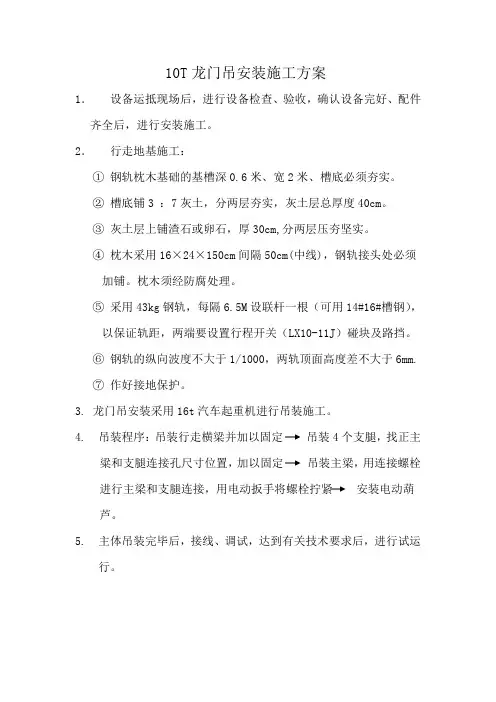

10T龙门吊安装施工方案

1． 设备运抵现场后，进行设备检查、验收，确认设备完好、配件齐全后，进行安装施工。

2． 行走地基施工：

① 钢轨枕木基础的基槽深0.6米、宽2米、槽底必须夯实。

② 槽底铺3 ：7灰土，分两层夯实，灰土层总厚度40cm。

③ 灰土层上铺渣石或卵石，厚30cm,分两层压夯坚实。

④ 枕木采用16×24×150cm间隔50cm(中线)，钢轨接头处必须加铺。枕木须经防腐处理。

⑤ 采用43kg钢轨，每隔6.5M设联杆一根（可用14#16#槽钢），以保证轨距，两端要设置行程开关（LX10-11J）碰块及路挡。

⑥ 钢轨的纵向波度不大于1/1000，两轨顶面高度差不大于6mm.

⑦ 作好接地保护。

3. 龙门吊安装采用16t汽车起重机进行吊装施工。

4. 吊装程序：吊装行走横梁并加以固定

吊装4个支腿，找正主粱和支腿连接孔尺寸位置，加以固定 吊装主梁，用连接螺栓进行主梁和支腿连接，用电动扳手将螺栓拧紧 安装电动葫芦。

5. 主体吊装完毕后，接线、调试，达到有关技术要求后，进行试运行。

10T龙门吊安装施工方案

编制：

审批：

中建材邯郸安装工程公司

2002.10.16
