SEI 管道材料等级规定

管道材料等级编号规定文件编码（TTU-UITID-GGBKT-POIU-WUUI-0089）管道材料等级代号编写规定技术规定ECEC · DM308 B04－2007编制审核批准1. 目的在工程项目设计中为保证设计质量，并使其达到规范化、标准化设计的要求，特制定本规定。

2. 适用范围本规定适用于化工装置管道材料控制专业各设计阶段管道材料等级代号的编制。

除引进装置及国内配套部分、老厂改造装置部分或业主有特殊要求，可沿用外方的规定和老厂的原规定外，管道材料等级代号编制按本规定执行。

3. 管道材料等级代号的组成管道材料等级代号由两个单元组成，每一单元分别用大写英文字母或阿拉伯数字表示。

等级代号组成第二单元，管道材料类别，用两位阿拉伯数字表示。

第一单元，管道公称压力等级，用一位大写英文字母表示。

夹套管等级代号组成及表示方法X X / X X内管等级代号外夹套管等级代号4．管道材料等级编号各单元代码的具体规定第一单元第一单元规定为公称压力等级，用一个大写英文字母来表示，与压力等级对应的代码见表4-1 公称压力等级代码。

表4-1 公称压力等级代码第二单元第二单元规定为材料类别，用两位阿拉伯数字来表示。

与材料类别对应的代码见表 4-2 材料类别代码。

第三单元第三单元规定为管道等级序号，即在相同的压力和类似或相同的材料的情况下表示不同的管道等级，用一位数字或两位数字来表示。

5. 标注示例B B1第三单元，相同的压力和类似或相同的材料下的变化顺序号，表示其顺序号为1。

第二单元，管道的主要材料类别代号，表示其材料类别为碳钢类。

第一单元，管道公称压力等级代号，表示其压力等级为150LB 。

赠送常用精致线性可编辑小图标。

1.
在工程项目设计中为保证设计质量，并使其达到规范化、标准化设计的要求，特制定本规定。

2.适用范围
2.1本规定适用于化工装置管道材料控制专业各设计阶段管道材料等级代号的
编制。

2.2除引进装置及国内配套部分、老厂改造装置部分或业主有特殊要求，可沿用
外方的规定和老厂的原规定外，管道材料等级代号编制按本规定执行。

3.管道材料等级代号的组成
管道材料等级代号由两个单元组成，每一单元分别用大写英文字母或阿拉伯数字表示。

3.1等级代号组成
第二单元，管道材料类别，用两位阿拉伯数字表示。

第一单元，管道公称压力等级，用一位大写英文字母表示。

3.2
XX/XX
内管等级代号外夹套管等级代号
4．管道材料等级编号各单元代码的具体规定
4.1第一单元
第一单元规定为公称压力等级，用一个大写英文字母来表示，与压力等级对
应的代码见表4-1公称压力等级代码。

表4-1公称压力等级代码
第二单元规定为材料类别，用两位阿拉伯数字来表示。

与材料类别对应的代码见表4-2材料类别代码。

第三单元规定为管道等级序号，即在相同的压力和类似或相同的材料的情况下表示不同的管道等级，用一位数字或两位数字来表示。

5.标注示例
BB1
第三单元，相同的压力和类似或相同的材料下的变化顺序
号，表示其顺序号为1。

第二单元，管道的主要材料类别代号，表示其材料类别为碳钢类。

第一单元，管道公称压力等级代号，表示其压力等级为150LB(2.0MPa)。

2.1.1
2.1.2
管道材料等级由三个单元字符组成：
x
x
x
数字，表示相同法兰压力等级和基本材质 的管道等级序号 字母，表示基本材质代号 数字，表示法兰压力等级（MPa）
2.1.2.1
法兰压力等级 管道材料等级中采用的法兰压力等级（MPa）如下： 1.0，1.6，2.5，4.0，6.3，10.0，16.0及（25.0）； （2），（5），（11），（15），（26）和（42）。
管道材料等级规定 （炼油）
注：（）内的压力等级本标准暂未列入。
设计标准 SEPM 0101.1-2002 实施日期 2002年3月26日 第 4 页 共 8 页
2.1.2.2
基本材质代号 管道材料等级中采用的基本材质及代号见表2.1.2.2。
表2.1.2.2 基本材质及代号 基本材质代号 A B C D① G K 2.1.2.3 2.1.3 2.1.4 碳钢 16Mn 15CrMo 1 1/4Cr1/2Mo 1Cr5Mo 0Cr18Ni10Ti，1Cr18Ni9Ti 基本材质 基本材质代号 X E① F① V① W① Y① 镀锌碳钢 2 1/4Cr1Mo 12Cr1MoV 塑料 蒙乃尔，因康镍 衬里钢管 基本材质
序号 等级号 1 2 3 4 5 6 7 8 9 10 11 1A1 1.6X1 1.6A1 1.6A2 1.6A3 1.6A4 1.6A5 1.6A6 1.6A9 1.6K1 1.6K2
≤100 碳钢（镀锌） ≤200 ≤200 ≤200 ≤300 ≤120 ≤120 ≤60 碳钢 碳钢 碳钢 碳钢 碳钢 碳钢 碳钢
管道材料等级规定 （炼油）
中国石化工程建设公司
设计标准 SEPM 0101.1-2002 实施日期 第 1 页 2002年3月26日 共 8 页

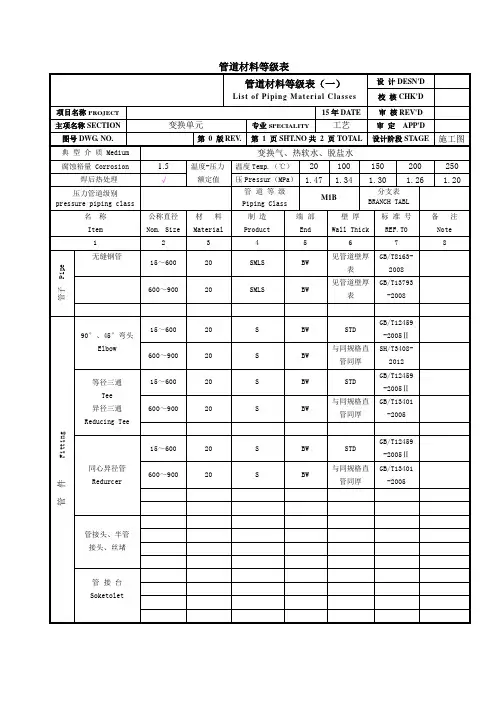

管道材料等级表（二）（续表）List of Pi pi ng M ateri al Classes设 计DESN'D校 核CHK'D项目名称PROJECT15年DATE审 核REV'D主项名称SECTION 变换单元 专业SPECIALITY工艺审 定 APP'D图号DWG . NO.第0 版REV . 第2 页SHT.NO 共2 页TOTAL 设计阶段STAGE 施工图压力管道级别pressure piping classGC2管 道 等 级Piping Class L1E分支表BRANCH TABL名 称 Item公称直径 Nom. Size阀体/阀芯 Body/Tr im 等级 Class 端 部 End类型 Type 阀 号 Valve No.备 注 Note1 2 3 4 5 6 7 8 阀 门 V a l v e闸 阀15～900碳钢/合金钢16FLGZ41H-16C截止（节流）阀 15～200碳钢/合金钢16 FLG J41H-16C承插焊截止阀安全阀止回阀250 碳钢/合金钢 16FLGH44H-16C名 称 Item 公称直径 Nom. Size材 料 Material 等级 Class 类型-密封面 Type-Face厚度 Thick 标 准 号 REF.TO 备 注 Note 123 4 5 6 7 8法兰 F l a n g e法兰15～6002016WN-MHG/T20592-2009 法兰600～900 20 16 WN-RFHG/T20592-2009 垫片G a s k e t缠绕垫 15～600 0222 16 B-MFMHG/T20610-2009 缠绕垫 600～800 2222 16 D-RFHG/T20610-20098字盲板450 20 25 MFM HG21547 -19939002016MFM 40螺 栓 (柱)Bolt 15～90035CrMo16HG/T20613-2009螺 母Nut 15～90030CrMo16GB/T6175- 2009说 明 Remarks。
