管道材料等级代号编写规定 技术规定

ECEC·DM308B04－2007

编制 审核 批准

1.目的

在工程项目设计中为保证设计质量，并使其达到规范化、标准化设计的要求，特制定本规定。

2.适用范围

2.1本规定适用于化工装置管道材料控制专业各设计阶段管道材料等级代号的

编制。

2.2除引进装置及国内配套部分、老厂改造装置部分或业主有特殊要求，可沿用

外方的规定和老厂的原规定外，管道材料等级代号编制按本规定执行。

3.管道材料等级代号的组成

管道材料等级代号由两个单元组成，每一单元分别用大写英文字母或阿拉伯数字表示。

3.1等级代号组成

XX

第二单元，管道材料类别，用两位阿拉伯数字表示。

第一单元，管道公称压力等级，用一位大写英文字母表示。

3.2夹套管等级代号组成及表示方法

XX/XX

内管等级代号外夹套管等级代号

4．管道材料等级编号各单元代码的具体规定

4.1第一单元

第一单元规定为公称压力等级，用一个大写英文字母来表示，与压力等级对

应的代码见表4-1公称压力等级代码。

表4-1公称压力等级代码

序号 代码 压力等级（英制） 序号 代码 压力等级（公制）

1 A 1.0MPa 10 K 0.25MPa

2 B 2.0MPa 150LB 11 L 0.6MPa

3 D 5.0MPa 300LB 12 M 1.0MPa

4 E 6.8MPa 400LB 13 N 1.6MPa

5 F 11.0MPa 600LB 14 P 2.5MPa

6 800LB 15 Q 4.0MPa 7 G 15.0MPa 900LB 16 R 6.3MPa

8 H 26.0MPa 1500LB 17 S 10.0MPa

9 J 42.0MPa 2500LB 18 T 16.0MPa

19 U 25.0MPa

20 V 22.0MPa（H标准）

21 W 32.0MPa（H标准）

22 X 真空

4.2第二单元

第二单元规定为材料类别，用两位阿拉伯数字来表示。与材料类别对应的代码见表4-2材料类别代码。

类别 代码

区间 材料

类别

代码 材料

GB ASTM/API

碳钢 01～15 01 20/20R/L245 A53Gr.BTypeS

A53Gr.BTypeE

A106Gr.B

API5LGr.B

A671Gr.CB60－A515Gr.60

60－A516Gr.60

A672Gr.B60－A515Gr.60

A672Gr.C60－A516Gr.60 02 20G/20g/L245

03 Q235A A672Gr.A45－A285Gr.A

A672Gr.A50－A285Gr.B

04 Q235B A671Gr.CA55－A285Gr.C

A672Gr.A55－A285Gr.C

A672Gr.C55－A516Gr.55

05 镀锌

06 防腐涂层

07 10/L210 A53Gr.ATypeS

A53Gr.ATypeE

A106Gr.A

API5LGr.A

08 L290～L550 API5LGr.X42～X80

09 A106Gr.C,

A671Gr.CB70－A515Gr.70

70－A516Gr.70

A671Gr.CD70－A537Cl.1

A672Gr.B70－A515Gr.70

A672Gr.C70－A516Gr.70

A672Gr.D70－A537Cl.1

A691CMSH70－A537Cl.1

10

铸铁 16～20 16 HT250

17 QT400

18

19

20

合金钢 21～35 21 15CrMoG/15CrMo A335Gr.P12 A691Gr.1Cr－A387Gr.12Cl.1

22 12Cr1MoV/12Cr1MoVG A335Gr.P11

A691Gr.1.25Cr－A387Gr.11Cl.1

23 12Cr2Mo/12Cr2MoG A335Gr.P22

A691Gr.2.25Cr－A387Gr.22Cl.1

24 16Mo A335Gr.P1

A691Gr.1Cr－A387Gr.12Cl.1

25 12CrMo/12CrMoG A335Gr.P2

A691Gr.0.5Cr－A387Gr.2Cl.1

26 Cr5Mo A335Gr.P5

A691Gr.5Cr－A387Gr.5Cl.1

27 Cr9Mo A335Gr.P9

A691Gr.9Cr－A387Gr.9Cl.1

28 Cr9MoV A335Gr.P91

A691Gr.91－A387Gr.91Cl.1

29 16Mn A210-C

30

低温钢 36～40 36 16Mn/16MnDG A333Gr.1/A333Gr.6

37 09Mn2V/09Mn2VDG A333Gr.7/A333Gr.9

38

有色金属 41～45 41 铜及铜合金

42 铝及铝合金

43 钛及钛合金

44

不锈钢 46～65 46 0Cr18Ni9 304

47 00Cr18Ni10 304L

48 0Cr17Ni12Mo2 316

49 00Cr17Ni14Mo2 316L

50 00Cr17Ni13Mo2N 316L+Urea

51 0Cr18Ni10Ti 316LN+Urea

52 0Cr19Ni13Mo3 321/321H

53 00Cr17Ni14Mo3 317/317H

54 2Cr25Ni21 310

55 0Cr25Ni20 347/347H

56 0Cr18Ni11Nb 904L/UB6

57 00Cr20Ni25Mo4Cu2 SAF2205/S31803

58 00Cr20Ni25Mo4Cu2 S32906

59

镍基合金 66～75 66 Inconel600

67 Inconel625

68 Incoloy800/800H

69 Monel400

70 HastelloyB

71 HastelloyC

72 20号合金

73 钢衬里

76～99 76 CS+PO

77

CS+PE

78 CS+PP

79 CS+PVC

80 CS+PTFE

81 CS+Butyl

82 CS+Ceramic

复合材料 83 FRP/PTFE

84 FRP/PVC

85 FRP/PP

86 PE/钢骨架

87 PP/钢骨架

88 CS/SS

非金属 89 PE

90 PP

91 FRPP

92 FRP

93 PVC

94 UPVC

95 CPVC

96 ABS

97 Enamel

其它 98 混凝土

99

4.3第三单元

第三单元规定为管道等级序号，即在相同的压力和类似或相同的材料的情况

下表示不同的管道等级，用一位数字或两位数字来表示。

5.标注示例

BB1

第三单元，相同的压力和类似或相同的材料下的变化顺序

号，表示其顺序号为1。

第二单元，管道的主要材料类别代号，表示其材料类别为碳钢类。

第一单元，管道公称压力等级代号，表示其压力等级为150LB(2.0MPa)。

合集下载

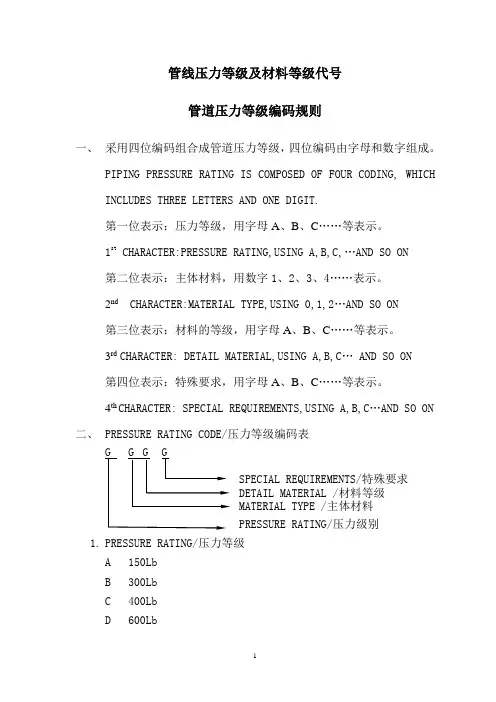

管道压力等级编号规则(英文)
