采用MAX5026实现可编程APD偏置电路

格式：pdf
大小：118.09 KB
文档页数：1

PWM升压变换器MAX5025_MAX5026及其应用

PWM 升压变换器MAX5025/MAX5026及其应用王瑞兰Ξ(潍坊学院　信控系,　山东潍坊　261041) 摘　要:MAX5025/MAX5026是固定频率、脉冲宽度可调的升压DC 2DC 变换器,广泛用于电视调谐电路、数字视频解码器及电缆调制解调器等的电源系统中。

本文介绍了其工作原理、升压应用电路及其外围电路元件的设计方法。

关键词:MAX5025/MAX5026;变换器;DC 2DC中图分类号:TP211+14　文献标识码:A 文章编号:1671-4288(2002)06-0072-031　概述MAX5025/MAX5026是固定频率、脉冲宽度可调的低噪音升压式转换器,是能产生高电压的低压系统。

由于具有低噪音、输出电压高的特点,因此被广泛用于升压、反馈、隔离输出等拓扑结构中。

其工作电压最低为3V ,转换频率为500K HZ 。

固定频率、电流式PW M 的结构使其低的输出噪音很容易被滤掉,由于其内部含有一个40V 的DMOS 功率开关,可使设备的输出电压提升到36V 。

MAX5025/MAX5026用于提高输出电压时需要外接一个反馈电阻。

这两种器件都采用小巧的、六管脚S OT 23的封装形式。

MAX5025/MAX5026具有如下特性:●输入电压的范围:3V —11V (MAX5026)4.5V —11V (MAX5025)。

●输出电压的范围:Vcc —36V 。

●最大输出功率:120mW 。

●调节输出电压时需外接一个反馈电阻。

●内部具有1.3Ω,40V 的功率开关。

图1　M AX 5025ΠM AX 5026的管脚排列●固定的频率很容易实现低噪音。

●500K HZ 的转换频率。

●最大关断电流为1uA 。

2　管脚排列及原理框图MAX5025/MAX5026的管脚排列如图一所示:管脚说明如下:●PG ND :电源地端:使用时直接接地。

●G ND :地端。

●F B :反馈端:其参考电压为1.25V 。

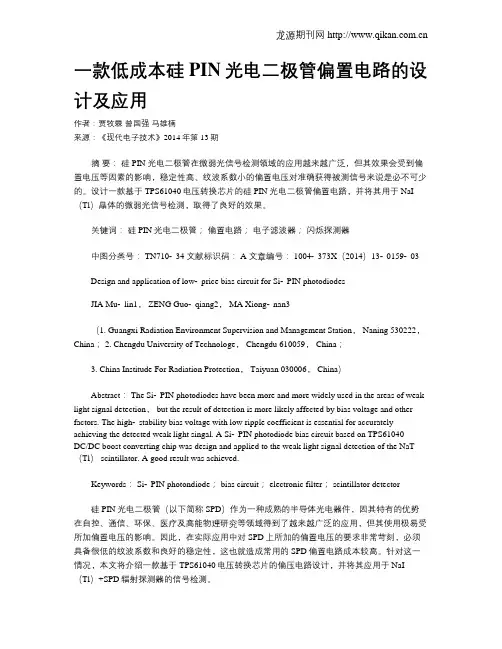

一款低成本硅PIN光电二极管偏置电路的设计及应用

一款低成本硅PIN光电二极管偏置电路的设计及应用作者：贾牧霖曾国强马雄楠来源：《现代电子技术》2014年第13期摘要：硅PIN光电二极管在微弱光信号检测领域的应用越来越广泛，但其效果会受到偏置电压等因素的影响，稳定性高、纹波系数小的偏置电压对准确获得被测信号来说是必不可少的。

设计一款基于TPS61040电压转换芯片的硅PIN光电二极管偏置电路，并将其用于NaI （Tl）晶体的微弱光信号检测，取得了良好的效果。

关键词：硅PIN光电二极管；偏置电路；电子滤波器；闪烁探测器中图分类号： TN710⁃34 文献标识码： A 文章编号： 1004⁃373X（2014）13⁃0159⁃03 Design and application of low⁃price bias circuit for Si⁃PIN photodiodesJIA Mu⁃lin1， ZENG Guo⁃qiang2， MA Xiong⁃nan3（1. Guangxi Radiation Environment Supervision and Management Station， Naning 530222，China； 2. Chengdu University of Technologe， Chengdu 610059， China；3. China Institude For Radiation Protection， Taiyuan 030006， China）Abstract： The Si⁃PIN photodiodes have been more and more widely used in the areas of weak light signal detection， but the result of detection is more likely affected by bias voltage and other factors. The high⁃stability bias voltage with low ripple coefficient is essential for accurately achieving the detected weak light singal. A Si⁃PIN photodiode bias circuit based on TPS61040DC/DC boost converting chip was design and applied to the weak light signal detection of the NaT （Tl） scintillator. A good result was achieved.Keywords： Si⁃PIN photondiode； bias circuit； electronic filter； scintillator detector硅PIN光电二极管（以下简称SPD）作为一种成熟的半导体光电器件，因其特有的优势在自控、通信、环保、医疗及高能物理研究等领域得到了越来越广泛的应用，但其使用极易受所加偏置电压的影响。

apd跨阻放大器电路设计

apd跨阻放大器电路设计APD跨阻放大器电路设计引言：APD（Avalanche Photodiode，雪崩光电二极管）是一种高增益、高速度、高灵敏度的光电检测器件，常用于光通信、光纤传感等领域。

在APD应用中，为了提高信号的可靠性和灵敏度，通常需要设计一个稳定且高增益的电子放大器电路。

而APD跨阻放大器电路是一种常用的方案。

一、APD的特点及工作原理APD是一种特殊的光电二极管，其具有光电二极管的基本特点，同时还具有雪崩效应。

当光子击中APD时，会产生电子-空穴对，并在电场的作用下加速产生二次电子-空穴对，从而形成雪崩放大效应。

这种雪崩放大效应使得APD具有比普通光电二极管更高的灵敏度和增益。

二、跨阻放大器的设计原理跨阻放大器是一种常见的电子放大器电路，通过改变跨阻电阻值来调节放大倍数。

在APD应用中，通过合理设计跨阻放大器电路，可以实现对APD输出电压的放大和稳定，提高信号的可靠性和灵敏度。

1. 电路结构跨阻放大器电路由一个输入电阻、一个跨阻电阻和一个输出电阻组成。

其中，输入电阻用于接收APD的输出信号，跨阻电阻用于调节放大倍数，输出电阻用于匹配负载。

2. 电路工作原理当APD的输出信号经过输入电阻进入跨阻放大器电路时，会产生一个电压信号。

该信号经过跨阻电阻放大后，再经过输出电阻输出。

通过调节跨阻电阻的阻值，可以实现对APD输出信号的放大倍数的控制。

三、APD跨阻放大器电路的设计步骤1. 确定APD的输出特性在设计APD跨阻放大器电路之前，首先需要了解APD的输出特性，包括输出电压范围、工作电流等参数。

这些参数将作为设计跨阻放大器电路的基础。

2. 选择合适的跨阻电阻根据APD的输出特性和设计需求，选择合适的跨阻电阻。

一般来说，跨阻电阻的阻值越大，放大倍数越高，但也会增加噪声和失真。

3. 确定输入电阻和输出电阻根据APD的输出电压范围和负载要求，确定合适的输入电阻和输出电阻的阻值。

输入电阻应保证APD输出信号的稳定输入，输出电阻应与负载匹配以提高信号传输效率。
