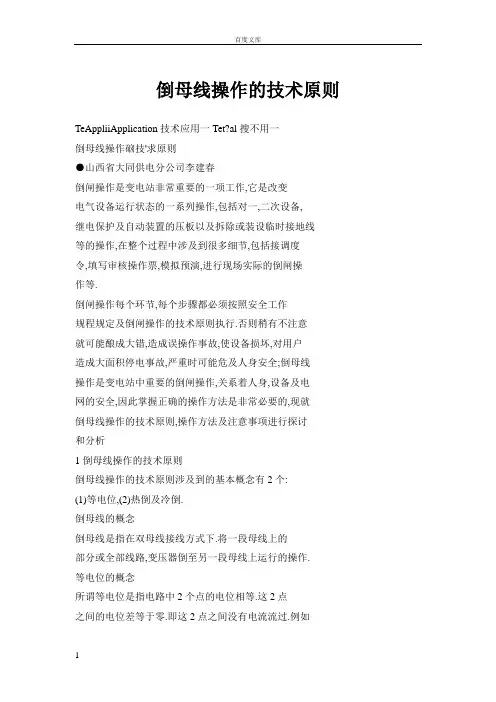

倒母线操作的技术原则TeAppliiApplication技术应用一Tet?al搜不用一倒母线操作硇技'求原则●山西省大同供电分公司李建春倒闸操作是变电站非常重要的一项工作,它是改变电气设备运行状态的一系列操作,包括对一,二次设备,继电保护及自动装置的压板以及拆除或装设临时接地线等的操作,在整个过程中涉及到很多细节,包括接调度令,填写审核操作票,模拟预演,进行现场实际的倒闸操作等.倒闸操作每个环节,每个步骤都必须按照安全工作规程规定及倒闸操作的技术原则执行.否则稍有不注意就可能酿成大错,造成误操作事故,使设备损坏,对用户造成大面积停电事故,严重时可能危及人身安全;倒母线操作是变电站中重要的倒闸操作,关系着人身,设备及电网的安全,因此掌握正确的操作方法是非常必要的,现就倒母线操作的技术原则,操作方法及注意事项进行探讨和分析1倒母线操作的技术原则倒母线操作的技术原则涉及到的基本概念有2个:(1)等电位,(2)热倒及冷倒.倒母线的概念倒母线是指在双母线接线方式下.将一段母线上的部分或全部线路,变压器倒至另一段母线上运行的操作.等电位的概念所谓等电位是指电路中2个点的电位相等.这2点之间的电位差等于零.即这2点之间没有电流流过.例如倒母线操作,母联断路器在合闸位置时,2条母线的电压相等,电压差为零,没有电流流过,理论上讲无电弧产生, 合,拉母线侧隔离开关的操作是安全的.实际上A母线上第一组隔离开关与B母线上最末一组隔离开关之间有一定的电压差,经过理论计算只有几十伏.对于高压回路来说可以忽略不计,操作隔离开关时偶尔会产生小火花.但决不会构成危险,故母联断路器在合闸位置时,用母线隔离开关合拉转移负荷电流是安全可靠的.为了在操作时防止可能产生的小火花,合闸时依次先合靠母联断路器最近一组母线隔离开关,拉隔离开关时操作顺序则与此相反,以此减少电压差的影响.1I3倒母线应遵循的技术原则倒母线应遵循的技术原则是必须在具备等电位的条件下才能进行操作,否则将会造成带负荷拉合隔离开关的误操作事故.正常情况下,倒母线操作时,首先使母联断路器及两侧隔离开关均处于合闸位置:然后将母差保护改投非选择方式;再将母联断路器的操作保险取下,保证倒母线操作具备等电位条件;最后采用先合后拉的方法操作,把要倒至另一条母线的线路,变压器靠这条母线侧的隔离开关依次合上,再依次拉开原来母线侧的隔离开关.因为此时所要合,要拉的母线侧隔离开关的上闸口和下闸口处是等电位,没有电压差,即这两点之间不会有电流流过,所以在线路和变压器断路器不拉开或拉开的情况下合拉母线侧隔离开关时均不会产生电弧,采用这种倒母线的操作方法一般称做热倒.另一种倒母线的方法叫做冷倒,这种倒法的先决条件是母联断路器处在热备用或冷备用状态下.这种情况下倒母线操作时先将该母线所带的线路或变压器转冷备用状态后再倒至另一段母线上运行,即将该线路或变压器断路器及两侧隔离开关均拉开后再倒至另_段母线上运行.用这种操作方法操作,主要是因为母联断路器在分闸位置不具备等电位条件,如果采用先合后拉的操作方法操作.实质上是用母线隔离开关对2条母线系统环路的并列,环路电压差等于2条母线电压的实际之差.可达数百伏或数千伏(根据当时系统潮流而定).有相当大的环流,这是带环流合隔离开关(带负荷合隔离开关)的操作,将产生很大的电弧,对人身和设备是非常危险的.为了更深刻的了解倒母线操作的技术原则,现就以一起典型的倒母线误操作事故案例来进行分析.2典型倒母线误操作事故案例分析事故经过某220kV变电站,因系统方式的需要,调度下令将马……●栏目编辑\李超●栏H编辑,,事超■技术应用Tlf1iAppfi,.庄线3l2断路器由35kV甲母线倒至35kV乙母线运行. 操作顺序采用"冷倒方式"操作,(当时35kV甲,乙母线分列运行,母联300断路器处于冷备用状态).操作人员未理解,填与了操作步骤错误的操作票,监护人审核操作票后,也末查H;问题,就汇报调度操作票已准备好,调度值班员也没和操作人员核对操作顺序即下令可以执行操作.操作人员先拉开312断路器.合上312一乙隔离开关(错误操作,用隔离开关将2条母线并列).然后拉开312一甲隔离开关,造成带环流拉隔离开关,产生弧光,弧光引起312一甲隔离开关三相短路,1#,2#主变后备保护动作, 1#主变301,2#主变302断路器跳闸,造成35kV甲,乙母线均失压,同时造成操作人和监护人被弧光轻微灼伤, 甲隔离开关严重烧损.事故原因分析.操作人员技术素质较差,对倒母线操作的概念和技术原则理解不清楚,将倒母线操作票的操作顺序填写错误,违反了倒母线操作的技术原则,是这次误操作事故的主要原因.在本事故中调度下令将312断路器采用"冷倒的方式"操作,该站操作人和监护人没有真真领会该操作的顺序,也没有再与调度员核对,认为把312断路器拉开后,甲母线侧与乙母线侧的2把隔离开关,先合乙再拉甲隔离开关也无所谓,这样的认为是错误的.是违反技术原则的.正确的操作顺序应该是拉开312断路器和线路侧隔离开关后,拉开甲母线侧隔离开关,再合上乙母线侧隔离开关,合上线路侧隔离开关,最后再合上312断路器,即用冷倒的方法倒至乙母线上运行,就是将该线路的断路器及全部隔离开关都拉开处于冷备用状态下再倒至一条母线上运行,而不是把该线路的断路器拉开后就可以倒,操作人员必须清楚操作过程中这关键的一步分析可以,导m,母联断路器在分闸位置,不具备等电位条件,乙母线侧的这个隔离开关上闸口与下闸口不是等电位,这两点之间有电压差,这时合乙隔离开关,在电压差的作用下这两点之间就会有环流产生,这项操作相当于带负荷合隔离开关的操作.本事故中的这项操作时可能已经广:生_r火花,但可能由于电压差不大环流小,电弧也很小还小至于造成三相弧光短路,操作人员竟然没有查觉到.仍继续往下操作.在拉开甲隔离开关时由于电謦较大,产生的环流也大,较大的弧光造成甲隔离开关互相短路.以至最终造成操作人员被灼伤,甲隔离开关严重烧损宙 (7)3倒母线操作的注意事项(1)倒母线之前必须取下母联断路器操作保险,其目的是为了防止在倒母线操作过程中,母联断路器由于各种原因跳闸,造成用隔离开关解合环(带负荷拉,合隔离开关)的误操作事故.(2)将母差保护改为非选择方式,这是为了保证在整个倒母线操作过程中,任一母线有故障不经选择元件直接跳两段母线上的断路器.确保人身和设备的安全.保证系统运行的稳定性.(3)一定要在取母联断路器操作保险之前将母差保护改为非选择方式.如果先取保险,2条母线等于死连接,在这期间接任何一条母线有故障.母联断路器都跳不了. 延误了母线故障的切除时间,有可能造成系统的稳定运行被破坏,这是很不安全的.因此应在取母联断路器保险之前,将母差保护改为非选择方式,无论哪条母线有故障母差保护非选择将两条母线的断路器全部跳开,确保系统稳定运行.(4)每次倒母线操作时要认真组织全班人员进行危险点讨论与分析,并安排熟悉倒闸操作的人员担任操作人和监护人,对倒母线操作中的各个危险点做好详细的分析并提出相应的有效防范措施.4结束语通过以上的详细分析.倒闸操作过程中的每一步都必须把严关,不能马虎大意.要从思想上有一个深刻的认识.要认真研究倒闸操作中的事故案例,从中吸取经验教训,对于倒母线操作,要经常练习填写倒母线的操作票,使每个值班员牢记掌握倒母线的步骤,明白清楚倒母线操作的技术原则,通过提高运行值班人员技能水平来保证操作的可靠性和安全性.■。
220kV双母线接线倒母操作技术要领及其注意事项摘要：变电站中母线主接线方式主要有单母线、双母线、母线分段、3/2接线等。
其中，双母线接线方式具有供电可靠高、调度灵活、扩建改造方便、操作简单等优点而获得大量应用。
同时，双母线接线热倒母线操作在电力系统运行中属于高风险、高频率的操作，要求运行值班人员在操作过程中能综合运用各方面的专业知识，全面地考虑问题，做到安全准确规范的操作。
本文以变电站热倒母线操作为内容，对其操作技术要领及注意事项进行具体分析和研究。
关键词：变电站；双母线接线；热倒母线操作母线是电能、设备汇集的场所，双母线接线可以进行轮流检修而不影响线路正常运行，运行方式也较为灵活，供电可靠性高，在220kV变电站系统中得以广泛应用。
一般情况下，当一条母线需要停电检修或者该母线所连接的刀闸及附属设备等需要检修时，在保证不停电的情况下，则会进行倒母操作。
1、冷倒、热倒方式的选择倒母线操作一般分位两种方式：冷倒和热倒。
其中，冷倒母线操作（先拉后合）是指要操作断路器在热备用情况下，先将该间隔转为冷备用状态，再恢复至热备用状态的操作。
当正常运行情况方式下开关为热备用状态或母联开关在分位时，常使用此种方法，一般用于事故处理中。
热倒母线操作（先合后拉）是指母联断路器在运行状态下，采用等电位操作原则，先合一组母线侧刀闸，再拉另一组母线侧刀闸，在保证不停电的情况下实现倒母线操作。
正常倒闸操作一般采用热倒母线方法。
由于热倒在变电站运行中风险更大，且操作频率更高，本文以下内容均围绕热倒母线操作展开分析。
2、倒母前应投入母线互联功能在正常运行时，为了保证母差保护动作的选择性，通常将母差保护投在有选择性的位置上。
在热倒母线操作过程中，因同时合上两把母线刀闸，母差的两个分差回路电流会出现不平衡的情况，影响母差正常运行（1）。
如果此时发生故障，母线保护将无法正确区分故障范围。
而在倒母线过程中，为了防止母联断路器在倒闸过程中跳闸，造成带负荷拉、合刀闸的事故，必须断开母联断路器的控制电源，将母联断路器设为死开关。
操作任务一：220kVⅠ母线负荷倒至Ⅱ母线运行，220kVⅠ母线由运行转检修1.检查220kV母联200开关遥信指示确在合位2.检查220kV母联200开关三相机械位置指示确在合位3.投入220kV母差保护1屏1LP2投单母线压板4.投入220kV母差保护2屏2LP3母线互联投入压板5.检查220kV母差保护2屏“互联”指示灯亮6.拉开220kV母联开关控制及220kVPT并列屏母联200开关操作电源Ⅰ开关7.拉开220kV母联开关控制及220kVPT并列屏母联200开关操作电源Ⅱ开关8.合上兴党线213开关汇控柜刀闸操作电源开关9.检查兴党线213-1刀闸遥信指示确在合位10.检查兴党线213-1刀闸机械位置指示确在合位11.合上兴党线213-2刀闸12.检查兴党线213-2刀闸遥信指示确在合位13.检查兴党线213开关保护1屏操作继电器箱电压切换L2指示灯亮，14.检查220kV母差保护1屏兴党线刀闸位置Ⅱ母指示灯亮，并按下刀闸位置确认按钮15.检查220kV母差保护2屏“开入变位” 指示灯亮，并按下复归按钮16.检查兴党线213-2刀闸机械位置指示确在合位17.拉开兴党线213-1刀闸18.检查兴党线213-1刀闸遥信指示确在分位19.检查兴党线213开关保护1屏操作继电器箱电压切换L1指示灯灭20.检查220kV母差保护1屏兴党线刀闸位置Ⅰ母指示灯灭，并按下刀闸位置确认按钮21.检查220kV母差保护2屏“开入变位” 指示灯亮，并按下复归按钮22.检查兴党线213-1刀闸机械位置指示确在分位23.拉开兴党线213开关汇控柜刀闸操作电源开关24.合上长兴Ⅰ线212开关汇控柜刀闸操作电源开关25.检查长兴Ⅰ线212-1刀闸遥信指示确在合位26.检查长兴Ⅰ线212-1刀闸机械位置指示确在合位27.合上长兴Ⅰ线212-2刀闸28.检查长兴Ⅰ线212-2刀闸遥信指示确在合位29.检查长兴Ⅰ线212开关保护1屏操作继电器箱电压切换L2指示灯亮30.检查220kV母差保护1屏长兴Ⅰ线刀闸位置Ⅱ母指示灯亮，并按下刀闸位置确认按钮31.检查220kV母差保护2屏“开入变位” 指示灯亮，并按下复归按钮32.检查长兴Ⅰ线212-2刀闸机械位置指示确在合位33.拉开长兴Ⅰ线212-1刀闸34.检查长兴Ⅰ线212-1刀闸遥信指示确在分位35.检查长兴Ⅰ线212开关保护1屏操作继电器箱电压切换L1指示灯灭36.检查220kV母差保护1屏长兴Ⅰ线刀闸位置Ⅰ母指示灯灭，并按下刀闸位置确认按钮37.检查220kV母差保护2屏“开入变位” 指示灯亮，并按下复归按钮38.检查长兴Ⅰ线212-1刀闸机械位置指示确在分位39.拉开长兴Ⅰ线212开关汇控柜刀闸操作电源开关40.合上1号主变220kV进线201开关汇控柜刀闸操作电源开关41.检查1号主变220kV进线201-1刀闸遥信指示确在合位42.检查1号主变220kV进线201-1刀闸机械位置指示确在合位43.合上1号主变220kV进线201-2刀闸44.检查1号主变220kV进线201-2刀闸遥信指示确在合位45.检查1号主变保护屏1操作继电器箱电压切换Ⅱ母运行指示灯亮46.检查220kV母差保护1屏1号主变刀闸位置Ⅱ母指示灯亮，并按下刀闸位置确认按钮47.检查220kV母差保护2屏“开入变位” 指示灯亮，并按下复归按钮48.检查1号主变220kV进线201-2刀闸机械位置指示确在合位49.拉开1号主变220kV进线201-1刀闸50.检查1号主变220kV进线201-1刀闸遥信指示确在分位51.检查1号主变保护屏1操作继电器箱电压切换Ⅰ母运行指示灯灭52.检查220kV母差保护1屏1号主变刀闸位置Ⅰ母指示灯灭，并按下刀闸位置确认按钮53.检查220kV母差保护2屏“开入变位” 指示灯亮，并按下复归按钮54.检查1号主变220kV进线201-1刀闸机械位置指示确在分位55.拉开1号主变220kV进线201开关汇控柜刀闸操作电源开关56.检查#2主变220kV进线202-1刀闸遥信指示确在分位57.检查#2主变220kV进线202-1刀闸机械位置指示确在分位58.检查兴姚线214-1刀闸遥信指示确在分位59.检查兴姚线214-1刀闸机械位置指示确在分位60.检查长兴Ⅱ线211-1刀闸遥信指示确在分位61.检查长兴Ⅱ线211-1刀闸机械位置指示确在分位62.检查220kV母联200开关遥测指示正确63.将220kV母差保护1屏母线选择开关由“双母”位置切换至“Ⅱ母”位置64.合上220kV母联开关控制及220kVPT并列屏母联200开关操作电源Ⅰ开关65.合上220kV母联开关控制及220kVPT并列屏母联200开关操作电源Ⅱ开关66.退出220kV母差保护1屏1LP2投单母线压板67.退出220kV母差保护2屏2LP3母线互联投入压板68.检查220kV母差保护2屏“互联”指示灯灭69.拉开220kV母联200开关70.检查220kV母联200开关遥测指示正确71.检查220kV母联200开关遥信指示确在分位72.检查220kV母联200开关三相机械位置指示确在分位73.检查220kV Ⅰ母线电压遥测指示正确74.将220kV母联、110kV母联测控屏220kV母联控制开关由远方位置切至就地位置75.合上220kV母联200开关汇控柜刀闸操作电源开关76.拉开220kV母联200-1刀闸77.检查220kV母联200-1刀闸遥信指示确在（合）分位78.检查220kV母联开关控制及220kVPT并列屏操作继电器箱电压切换L1指示灯灭79.检查220kV母差保护1屏母联刀闸位置Ⅰ母指示灯灭，并按下刀闸位置确认按钮80.检查220kV母差保护2屏“开入变位” 指示灯亮，并按下复归按钮81.检查220kV母联200-1刀闸机械位置指示确在（合）分位82.拉开220kV母联200-2刀闸83.检查220kV母联200-2刀闸遥信指示确在分位84.检查220kV母联开关控制及220kVPT并列屏操作继电器箱电压切换L2指示灯灭85.检查220kV母差保护1屏母联刀闸位置Ⅱ母指示灯灭，并按下刀闸位置确认按钮86.检查220kV母差保护2屏“开入变位” 指示灯亮，并按下复归按钮87.检查220kV母联200-2刀闸机械位置指示确在分位88.拉开220kV母联200开关汇控柜刀闸操作电源开关89.拉开220kVⅠ母线PT汇控柜测量A相电压开关90.拉开220kVⅠ母线PT汇控柜测量B相电压开关91.拉开220kVⅠ母线PT汇控柜测量C相电压开关92.拉开220kVⅠ母线PT汇控柜保护A相电压开关93.拉开220kVⅠ母线PT汇控柜保护B相电压开关94.拉开220kVⅠ母线PT汇控柜保护C相电压开关95.合上220kVⅠ母线PT汇控柜刀闸操作电源开关96.拉开220kVⅠ母线PT P21刀闸（在系统图总界面上操作）97.检查220kVⅠ母线PT P21刀闸遥信指示确在分位98.检查220kVⅠ母线PT P21刀闸机械位置指示确在分位99.将220kVⅠ母线PT汇控柜刀闸远控近控切换把手由远方位置切至就地位置100.合上220kVⅠ母线PT P21-D1接地刀闸101.检查220kVⅠ母线PT P21-D1接地刀闸机械位置指示器确在合位102.检查220kVⅠ母线PT P21-D1接地刀闸遥信指示确在合位103.拉开220kVⅠ母线PT汇控柜刀闸操作电源开关104.将220kVⅠ母线PT汇控柜刀闸远控近控切换把手由就地位置切至远方位置操作任务二：220kVⅠ母线由检修转运行，220kV母线恢复正常运行方式1.合上220kVⅠ母线PT汇控柜刀闸操作电源开关2.将220kVⅠ母线PT汇控柜刀闸远控近控切换把手由远方位置切至就地位置3.拉开220kVⅠ母线PT P21-D1接地刀闸4.检查220kVⅠ母线PT汇控柜P21-D1接地刀闸位置指示灯（红）绿灯亮5.检查220kVⅠ母线PT P21-D1接地刀闸机械位置指示器确在分位6.检查220kVⅠ母线PT P21-D1接地刀闸遥信指示确在分位7.将220kVⅠ母线PT汇控柜刀闸远控近控切换把手由就地位置切至远方位置8.检查送电范围内确无接地线9.合上220kVⅠ母线PT P21刀闸10.检查220kVⅠ母线PT P21刀闸遥信指示确在合位11.检查220kVⅠ母线PT P21刀闸机械位置指示确在合位12.拉开20kVⅠ母线PT汇控柜刀闸操作电源开关13.合上220kVⅠ母线PT汇控柜测量A相电压开关14.合上220kVⅠ母线PT汇控柜测量B相电压开关15.合上220kVⅠ母线PT汇控柜测量C相电压开关16.合上220kVⅠ母线PT汇控柜保护A相电压开关17.合上220kVⅠ母线PT汇控柜保护B相电压开关18.合上220kVⅠ母线PT汇控柜保护C相电压开关19.合上220kVⅠ母线PT汇控柜刀闸操作电源开关20.投入220kV母差保护1屏1LP3投充电压板21.投入220kV母差保护2屏2LP1充电保护投入压板22.检查220kV母联200开关遥信指示确在分位23.检查220kV母联200开关三相机械位置指示确在分位24.检查220kV母联、110kV母联测控屏220kV母联控制开关在就地位置25.合上220kV母联200开关汇控柜刀闸操作电源开关26.合上220kV母联200-2刀闸27.检查220kV母联200-2刀闸遥信指示确在合位28.检查220kV母联开关控制及220kVPT并列屏操作继电器箱电压切换L2指示灯亮29.检查220kV母差保护1屏220kV母联刀闸位置Ⅱ母指示灯亮，并按下刀闸位置确认按钮30.检查220kV母差保护2屏“开入变位” 指示灯亮，并按下复归按钮31.检查220kV母联200-2刀闸机械位置指示确在合位32.合上220kV母联200-1刀闸33.检查220kV母联200-1刀闸遥信指示确在合位34.检查220kV母联开关控制及220kVPT并列屏操作继电器箱电压切换L1指示灯亮35.检查220kV母差保护1屏220kV母联刀闸位置Ⅰ母指示灯亮，并按下刀闸位置确认按钮36.检查220kV母差保护2屏“开入变位” 指示灯亮，并按下复归按钮37.检查220kV母联200-1刀闸机械位置指示确在合位38.拉开220kV母联200开关汇控柜刀闸操作电源开关39.将220kV母联、110kV母联测控屏220kV母联控制开关由就地切至远方位置40.合上220kV母联200开关41.检查220kV母联200开关遥测指示正确42.检查220kV母联200开关遥信指示确在合位43.检查220kVⅠ母线电压遥测指示正确44.检查220kV母联200开关三相机械位置指示确在合位45.退出220kV母差保护1屏1LP3投充电压板46.退出220kV母差保护2屏2LP1充电保护投入压板47.将220kV母差保护1屏母线（差）选择开关由“Ⅱ母”位置切换至“双母”位置48.投入220kV母差保护1屏1LP2投单母线压板49.投入220kV母差保护2屏2LP3母线互联投入压板50.检查220kV母差保护2屏“互联”指示灯亮51.拉开220kV母联开关控制及220kVPT并列屏母联200开关操作电源Ⅰ开关52.拉开220kV母联开关控制及220kVPT并列屏母联200开关操作电源Ⅱ开关53.合上兴党线213开关汇控柜刀闸操作电源开关54.检查兴党线213-2刀闸遥信指示确在合位55.检查兴党线213-2刀闸机械位置指示确在合位56.合上兴党线213-1刀闸57.检查兴党线213-1刀闸遥信指示确在合位58.检查兴党线213开关保护1屏操作继电器箱电压切换L1指示灯亮59.检查220kV母差保护1屏兴党线刀闸位置Ⅰ母指示灯亮，并按下刀闸位置确认按钮60.检查220kV母差保护2屏“开入变位” 指示灯亮，并按下复归按钮61.检查兴党线213-1刀闸机械位置指示确在合位62.拉开兴党线213-2刀闸63.检查兴党线213-2刀闸遥信指示确在分位64.检查（长兴Ⅰ线212）兴党线213开关保护1屏操作继电器箱电压切换L2指示灯灭65.检查220kV母差保护1屏（长兴Ⅰ线）兴党线刀闸位置Ⅱ母指示灯灭，并按下刀闸位置确认按钮66.检查220kV母差保护2屏“开入变位” 指示灯亮，并按下复归按钮67.检查兴党线213-2刀闸机械位置指示确在分位68.拉开兴党线213开关汇控柜刀闸操作电源开关69.合上长兴Ⅰ线212开关汇控柜刀闸操作电源开关70.检查长兴Ⅰ线212-2刀闸遥信指示确在合位71.检查长兴Ⅰ线212-2刀闸机械位置指示确在合位72.合上长兴Ⅰ线212-1刀闸73.检查长兴Ⅰ线212-1刀闸遥信指示确在合位74.检查长兴Ⅰ线212开关保护1屏操作继电器箱电压切换L1指示灯亮75.检查220kV母差保护1屏长兴Ⅰ线刀闸位置Ⅰ母指示灯亮，并按下刀闸位置确认按钮76.检查220kV母差保护2屏“开入变位” 指示灯亮，并按下复归按钮77.检查长兴Ⅰ线212-1刀闸机械位置指示确在合位78.拉开长兴Ⅰ线212-2刀闸79.检查长兴Ⅰ线212-2刀闸遥信指示确在分位80.检查长兴Ⅰ线212开关保护1屏操作继电器箱电压切换L2指示灯灭81.检查220kV母差保护1屏长兴Ⅰ线刀闸位置Ⅱ母指示灯灭，并按下刀闸位置确认按钮82.检查220kV母差保护2屏“开入变位” 指示灯亮，并按下复归按钮83.检查长兴Ⅰ线212-2刀闸机械位置指示确在分位84.拉开长兴Ⅰ线212开关汇控柜刀闸操作电源开关85.合上1号主变220kV进线201开关汇控柜刀闸操作电源开关86.检查1号主变220kV进线201-2刀闸遥信指示确在合位87.检查1号主变220kV进线201-2刀闸机械位置指示确在合位88.合上1号主变220kV进线201-1刀闸89.检查1号主变220kV进线201-1刀闸遥信指示确在合位90.检查1号主变保护屏1操作继电器箱电压切换Ⅰ母运行指示灯（灭）亮91.检查220kV母差保护1屏（母联）1号主变刀闸位置Ⅰ母指示灯亮，并按下刀闸位置确认按钮92.检查220kV母差保护2屏“开入变位” 指示灯亮，并按下复归按钮93.检查1号主变220kV进线201-1刀闸机械位置指示确在合位94.拉开1号主变220kV进线201-2刀闸95.检查1号主变220kV进线201-2刀闸遥信指示确在分位96.检查1号主变保护屏1操作继电器箱电压切换Ⅱ母运行指示灯灭97.检查220kV母差保护1屏1号主变刀闸位置Ⅱ母指示灯灭，并按下刀闸位置确认按钮98.检查220kV母差保护2屏“开入变位” 指示灯亮，并按下复归按钮99.检查1号主变220kV进线201-2刀闸机械位置指示确在分位100.拉开1号主变220kV进线201开关汇控柜刀闸操作电源开关101.合上220kV母联开关控制及220kVPT并列屏母联200开关操作电源Ⅰ开关102.合上220kV母联开关控制及220kVPT并列屏母联200开关操作电源Ⅱ开关103.退出220kV母差保护1屏1LP2投单母线压板104.退出220kV母差保护2屏2LP3母线互联投入压板105.检查220kV母差保护2屏“互联”指示灯灭。
倒母线操作解析1.检查220KV母联开关确在合闸位置。
♦目的：确认正付母线确在并列状态，否则，合刀闸时可能产生用刀闸合环（相当于带负荷合刀闸）或拉刀闸时产生用刀闸解环（相当于带负荷拉刀闸）的误操作事故，且母线压差越大，危害越大，所以一定要检查母联开关确在合闸位置。
省中调规程规定：用刀闸解合环操作，设备主管单位应事先经过计算、试验和批准，并对其安全性、可靠性负责。
2.将母差保护改为单母方式。
♦根据各站母差保护配置的不同，做如下操作♦⑴投互联压板（BP-2）♦可投互联压板；可设定保护控制字中的“强制母线互联”软压板，强制母线互联；或依靠刀闸辅助接点自适应倒闸操作；此时差动回路改为一个母线大差动。
♦⑵投单母压板♦⑶将切换开关QK打至“破坏固定”位置。
♦差动保护使用大差比率差动元件作为区内故障判别元件；使用小差比率差动元件作为故障母线选择元件。
♦母线分列运行：大差比率差动元件自动转用比率制动系数低值♦母线互联运行：小差比率差动元件自动退出——保护不进行故障母线的选择，一旦发生故障同时切除两段母线。
♦对于BP-2B母差保护，当两组母线刀闸同时合上时，装置自动判别为母线互联，但为了保证在整个倒母线过程中，母线有故障不经选择元件，直接跳2条母线，确保人身设备安全，采用强制互联。
一定要在取母联开关操作保险之前将母差保护改为单母方式。
否则如果任一条母线故障，都将是母联失灵启动跳开另一条母线，延误了母线故障切除时间，有可能造成系统稳定破坏。
3.检查母差保护不平衡电流正常♦对于微机保护母差不平衡电流应不大于100MA,PMH-3型不大于10MA也是一项反措，目的是比较倒母线前后母差不平衡电流的大小，对于PMH-3型母差保护能够及时发现开关母差CT连片接触是否良好，以便及时发现异常。
4.停用母联开关控制电源空气开关♦倒母线之前要取母联操作保险，其目的是为了防止在倒排过程中，母联开关偷跳，造成用刀闸解合环的误操作事故。
5.将电压切换开关BK由“分列”打至“并列”位置双母线正、付母PT二次并列的条件♦⑴、母联开关在运行状态♦⑵、BK开关在“并列”位置♦⑶、有一组PT刀闸拉开这是一项反措，有的变电站是自动并列，BK开关始终打在“并列”位置。
倒母线操作的技术原则TeAppliiApplication技术应用一Tet?al搜不用一倒母线操作硇技'求原则●山西省大同供电分公司李建春倒闸操作是变电站非常重要的一项工作,它是改变电气设备运行状态的一系列操作,包括对一,二次设备,继电保护及自动装置的压板以及拆除或装设临时接地线等的操作,在整个过程中涉及到很多细节,包括接调度令,填写审核操作票,模拟预演,进行现场实际的倒闸操作等.倒闸操作每个环节,每个步骤都必须按照安全工作规程规定及倒闸操作的技术原则执行.否则稍有不注意就可能酿成大错,造成误操作事故,使设备损坏,对用户造成大面积停电事故,严重时可能危及人身安全;倒母线操作是变电站中重要的倒闸操作,关系着人身,设备及电网的安全,因此掌握正确的操作方法是非常必要的,现就倒母线操作的技术原则,操作方法及注意事项进行探讨和分析1倒母线操作的技术原则倒母线操作的技术原则涉及到的基本概念有2个:(1)等电位,(2)热倒及冷倒.1.1倒母线的概念倒母线是指在双母线接线方式下.将一段母线上的部分或全部线路,变压器倒至另一段母线上运行的操作.1.2等电位的概念所谓等电位是指电路中2个点的电位相等.这2点之间的电位差等于零.即这2点之间没有电流流过.例如倒母线操作,母联断路器在合闸位置时,2条母线的电压相等,电压差为零,没有电流流过,理论上讲无电弧产生, 合,拉母线侧隔离开关的操作是安全的.实际上A母线上第一组隔离开关与B母线上最末一组隔离开关之间有一定的电压差,经过理论计算只有几十伏.对于高压回路来说可以忽略不计,操作隔离开关时偶尔会产生小火花.但决不会构成危险,故母联断路器在合闸位置时,用母线隔离开关合拉转移负荷电流是安全可靠的.为了在操作时防止可能产生的小火花,合闸时依次先合靠母联断路器最近一组母线隔离开关,拉隔离开关时操作顺序则与此相反,以此减少电压差的影响.1I3倒母线应遵循的技术原则倒母线应遵循的技术原则是必须在具备等电位的条件下才能进行操作,否则将会造成带负荷拉合隔离开关的误操作事故.正常情况下,倒母线操作时,首先使母联断路器及两侧隔离开关均处于合闸位置:然后将母差保护改投非选择方式;再将母联断路器的操作保险取下,保证倒母线操作具备等电位条件;最后采用先合后拉的方法操作,把要倒至另一条母线的线路,变压器靠这条母线侧的隔离开关依次合上,再依次拉开原来母线侧的隔离开关.因为此时所要合,要拉的母线侧隔离开关的上闸口和下闸口处是等电位,没有电压差,即这两点之间不会有电流流过,所以在线路和变压器断路器不拉开或拉开的情况下合拉母线侧隔离开关时均不会产生电弧,采用这种倒母线的操作方法一般称做热倒.另一种倒母线的方法叫做冷倒,这种倒法的先决条件是母联断路器处在热备用或冷备用状态下.这种情况下倒母线操作时先将该母线所带的线路或变压器转冷备用状态后再倒至另一段母线上运行,即将该线路或变压器断路器及两侧隔离开关均拉开后再倒至另_段母线上运行.用这种操作方法操作,主要是因为母联断路器在分闸位置不具备等电位条件,如果采用先合后拉的操作方法操作.实质上是用母线隔离开关对2条母线系统环路的并列,环路电压差等于2条母线电压的实际之差.可达数百伏或数千伏(根据当时系统潮流而定).有相当大的环流,这是带环流合隔离开关(带负荷合隔离开关)的操作,将产生很大的电弧,对人身和设备是非常危险的.为了更深刻的了解倒母线操作的技术原则,现就以一起典型的倒母线误操作事故案例来进行分析.2典型倒母线误操作事故案例分析2.1事故经过某220kV变电站,因系统方式的需要,调度下令将马……●栏目编辑\李超●栏H编辑,,事超■技术应用Tlf1iAppfi,.庄线3l2断路器由35kV甲母线倒至35kV乙母线运行. 操作顺序采用"冷倒方式"操作,(当时35kV甲,乙母线分列运行,母联300断路器处于冷备用状态).操作人员未理解,填与了操作步骤错误的操作票,监护人审核操作票后,也末查H;问题,就汇报调度操作票已准备好,调度值班员也没和操作人员核对操作顺序即下令可以执行操作.操作人员先拉开312断路器.合上312一乙隔离开关(错误操作,用隔离开关将2条母线并列).然后拉开312一甲隔离开关,造成带环流拉隔离开关,产生弧光,弧光引起312一甲隔离开关三相短路,1#,2#主变后备保护动作, 1#主变301,2#主变302断路器跳闸,造成35kV甲,乙母线均失压,同时造成操作人和监护人被弧光轻微灼伤, 甲隔离开关严重烧损.2.2事故原因分析.操作人员技术素质较差,对倒母线操作的概念和技术原则理解不清楚,将倒母线操作票的操作顺序填写错误,违反了倒母线操作的技术原则,是这次误操作事故的主要原因.在本事故中调度下令将312断路器采用"冷倒的方式"操作,该站操作人和监护人没有真真领会该操作的顺序,也没有再与调度员核对,认为把312断路器拉开后,甲母线侧与乙母线侧的2把隔离开关,先合乙再拉甲隔离开关也无所谓,这样的认为是错误的.是违反技术原则的.正确的操作顺序应该是拉开312断路器和线路侧隔离开关后,拉开甲母线侧隔离开关,再合上乙母线侧隔离开关,合上线路侧隔离开关,最后再合上312断路器,即用冷倒的方法倒至乙母线上运行,就是将该线路的断路器及全部隔离开关都拉开处于冷备用状态下再倒至一条母线上运行,而不是把该线路的断路器拉开后就可以倒,操作人员必须清楚操作过程中这关键的一步分析可以,导m,母联断路器在分闸位置,不具备等电位条件,乙母线侧的这个隔离开关上闸口与下闸口不是等电位,这两点之间有电压差,这时合乙隔离开关,在电压差的作用下这两点之间就会有环流产生,这项操作相当于带负荷合隔离开关的操作.本事故中的这项操作时可能已经广:生_r火花,但可能由于电压差不大环流小,电弧也很小还小至于造成三相弧光短路,操作人员竟然没有查觉到.仍继续往下操作.在拉开甲隔离开关时由于电謦较大,产生的环流也大,较大的弧光造成甲隔离开关互相短路.以至最终造成操作人员被灼伤,甲隔离开关严重烧损宙 (7)3倒母线操作的注意事项(1)倒母线之前必须取下母联断路器操作保险,其目的是为了防止在倒母线操作过程中,母联断路器由于各种原因跳闸,造成用隔离开关解合环(带负荷拉,合隔离开关)的误操作事故.(2)将母差保护改为非选择方式,这是为了保证在整个倒母线操作过程中,任一母线有故障不经选择元件直接跳两段母线上的断路器.确保人身和设备的安全.保证系统运行的稳定性.(3)一定要在取母联断路器操作保险之前将母差保护改为非选择方式.如果先取保险,2条母线等于死连接,在这期间接任何一条母线有故障.母联断路器都跳不了. 延误了母线故障的切除时间,有可能造成系统的稳定运行被破坏,这是很不安全的.因此应在取母联断路器保险之前,将母差保护改为非选择方式,无论哪条母线有故障母差保护非选择将两条母线的断路器全部跳开,确保系统稳定运行.(4)每次倒母线操作时要认真组织全班人员进行危险点讨论与分析,并安排熟悉倒闸操作的人员担任操作人和监护人,对倒母线操作中的各个危险点做好详细的分析并提出相应的有效防范措施.4结束语通过以上的详细分析.倒闸操作过程中的每一步都必须把严关,不能马虎大意.要从思想上有一个深刻的认识.要认真研究倒闸操作中的事故案例,从中吸取经验教训,对于倒母线操作,要经常练习填写倒母线的操作票,使每个值班员牢记掌握倒母线的步骤,明白清楚倒母线操作的技术原则,通过提高运行值班人员技能水平来保证操作的可靠性和安全性.■。
220KV电力系统倒闸操作原则与技术要求 -电工基础220KV电力系统倒闸操作原则与技术要求：1、在母联开关断开的情况下，严禁进行220KV母线的倒闸操作。
2、为防止在倒母线操作过程中母联开关跳闸引起带负荷拉、合刀闸或造成误并列，在倒闸操作前，必须断开母联开关第一、二组操作电源，并投入母差保护双母互联压板。
3、倒母线操作顺序为：以母联开关为准，按等电位操作原则按间隔逐一进行，合上南母刀闸(北母刀闸)，再拉开北母刀闸(南母刀闸)。
4、在倒母线过程中，如果出现南母或北母差动保护闭锁信号或刀闸位置指示器指示异常，应停止操作恢复原状态，查明原因后进行操作，必要时通知有关检修处理。
5、南母、北母PT二次控制回路公用一组电源开关QF1，严禁断开该开关。
6、在分合闸操作前后，必须认真核对开关、刀闸的位置，正确无误后方可继续操作。
7、分相操作的开关分、合闸后，应分别检查三相电流的指示情况及三相开关的位置指示情况。
8、220KV母线停电时，在断开母联开关之前一定要检查所有电压回路切换继电器转换正确。
9、220KV系统所有设备元件的投退，必须得到值长的命令，合接地刀闸必须履行验电手续。
10、220KV母线新投入或大修后第一次送电时，严禁用刀闸充电。
11、220KV线路停电解除备用时，先退出该线路开关双套重合闸，断开开关，退出该线路开关启动失灵保护及失灵启动压板，按开关—线路侧刀闸—母线侧刀闸的顺序操作，最后断开线路开关第一、二组操作操作电源，退出线路保护出口压板，保护装置电源根据需要决定是否停用。
12、220KV线路解除备用送电时，先送上开关的第一、二组操作电源及保护装置电源，投入线路保护出口压板，按开关—母线侧刀闸—线路侧刀闸顺序恢复备用，投入启动失灵及失灵启动保护压板，合上开关，按调度令决定是否投入双套重合闸。
13、220KV系统操作均要按规定填写操作票，并严格执行调度命令，操作过程中不允许更改操作顺序及随意解除防误闭锁装置。
220KV体系的倒闸操作准则1在母联开关断开的状况下，阻挠进行220KV母线的倒闸操作。
2为避免在倒母线操作进程中母联开关跳闸致使带负荷拉、合刀闸或构成误并排，在倒闸操作前，有必要断开母联开关榜首、二组操作电源，并投入母差维护双母互联压板。
3倒母线操作次第为：以母联开关为准，按等电位操作准则按距离逐个进行，合上南母刀闸(北母刀闸)，再摆开北母刀闸(南母刀闸)。
4在倒母线进程中，假定呈现南母或北母差动维护闭锁信号或刀闸方位指示器指示反常，应中止操作康复原状况，查明要素后进行操作，必要时告诉有关修补处理。
5南母、北母PT二次操控回路共用一组电源开关QF1，阻挠断开该开关。
6在分合闸操作前后，有必要仔细核对开关、刀闸的方位，精确无误后方可持续操作。
7分相操作的开关分、合闸后，应别离查看三相电流的指示状况及三相开关的方位指示状况。
8220KV母线停电时，在断开母联开关之前必定要查看悉数电压回路切换继电器改换精确。
9220KV体系悉数设备元件的投退，有必要得到值长的指令，合接地刀闸有必要施行验电手续。
10220KV母线新投入或大修后榜初次送电时，阻挠用刀闸充电。
11220KV线路停电免除备用时，先退出该线路开关双套重合闸，断开开关，退出该线路开关发动失灵维护及失灵发动压板，按开关一;线路侧刀闸一;母线侧刀闸的次第操作，终究断开线路开关榜首、二组操作操作电源，退出线路维护出口压板，维护设备电源依据需求决议是不是停用。
12220KV线路免除备用送电时，先送上开关的榜首、二组操作电源及维护设备电源，投入线路维护出口压板，按开关一;母线侧刀闸一;线路侧刀闸次第康复备用，投入发动失灵及失灵发动维护压板，合上开关，按调度令决议是不是投入双套重合闸。
13220KV体系操作均要按规矩填写操作票，并严厉施行调度指令，操作进程中不答应更改操作次第及随意免除防误闭锁设备。
运用全能解锁钥匙有必要严厉按规矩施行批阅手续，操作结束应及时封存。

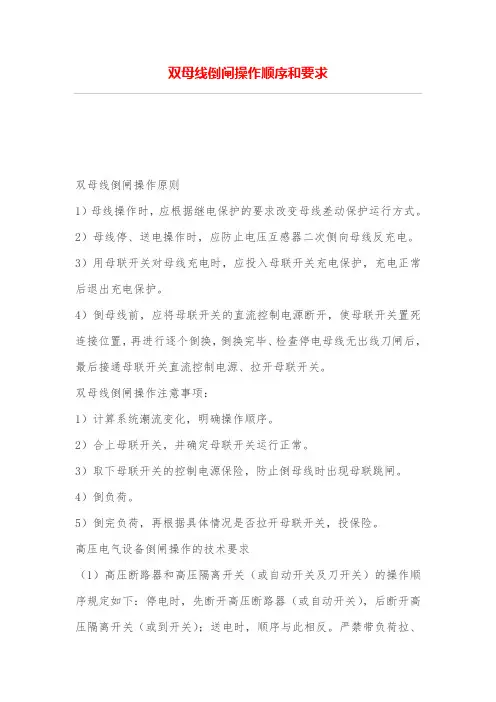

双母线倒闸操作顺序和要求双母线倒闸操作原则1）母线操作时，应根据继电保护的要求改变母线差动保护运行方式。
2）母线停、送电操作时，应防止电压互感器二次侧向母线反充电。
3）用母联开关对母线充电时，应投入母联开关充电保护，充电正常后退出充电保护。
4）倒母线前，应将母联开关的直流控制电源断开，使母联开关置死连接位置，再进行逐个倒换，倒换完毕、检查停电母线无出线刀闸后，最后接通母联开关直流控制电源、拉开母联开关。
双母线倒闸操作注意事项：1）计算系统潮流变化，明确操作顺序。
2）合上母联开关，并确定母联开关运行正常。
3）取下母联开关的控制电源保险，防止倒母线时出现母联跳闸。
4）倒负荷。
5）倒完负荷，再根据具体情况是否拉开母联开关，投保险。
高压电气设备倒闸操作的技术要求（1）高压断路器和高压隔离开关（或自动开关及刀开关）的操作顺序规定如下：停电时，先断开高压断路器（或自动开关），后断开高压隔离开关（或到开关）；送电时，顺序与此相反。
严禁带负荷拉、合隔离开关（或刀开关）。
（2）高压断路器（或自动开关）两侧的高压隔离开关（或刀开关）的操作顺序规定如下：停电时先拉开负荷侧隔离开关（或刀开关），后拉开电源侧隔离开关（或刀开关）；送电时，顺序与此相反。
（3）变压器两侧开关的操作顺序规定如下：停电时，先拉开负荷开关，后拉开电源侧开关；送电时，顺序与此相反。
（4）单极隔离开关及跌落保险的操作顺序规定如下：停电时，先拉开中相，后拉开两边相；送电时，顺序与此相反。
（5）双母线接线的变电所，当出线开关由一条母线倒换至另一条母线供电时，应先合母线联络开关，而后再切换出线开关母线册的隔离开关。
（6）操作中，应注意防止通过电压互感器二次返回高压。
（7）用高压隔离开关和跌落保险拉、合电气设备时，应按照制造厂的说明和实验数据确定的操作范围进行操作。
缺乏此项资料时，可参照下列规定(指系统运行正常情况下的操作)：①可以分、合电压互感器、避雷器；②可以分、合母线充电电流和开关旁路电流；③可以分、合变压器中性点直接接地点；④10kv室外三级、单极高压隔离开关和跌落保险，可以分、合的空载变压器容量不大于560KVA；可以分、合的空载架空线路不大于10KM。
母线操作(一)、母线操作的一般知识一、母线的状态母线检修”：是指该母线从冷备用转为检修包括母线压变改为冷备用或检修状态，在冷备用母线上挂好接地线(或合上接地闸刀)。
“xx母线从检修转为冷备用”是拆除该母线接地线(或拉开接地闸刀)包括母线压变改运行状态。
母线冷备用”时，该母线上电压互感器高低熔丝不取下，高压闸刀不拉开。
电压互感器与避雷器当其与闸刀隔离后，无高压闸刀的电压互感器当低压熔丝取下后，即处于“冷备用”状态。
华东网调规定：当母线压变（电压互感器）有闸刀可以操作时，母线为运行状态压变（电压互感器）可以单独停用，母线为冷备用状态压变（电压互感器）可以是运行、冷备用或检修，母线是检修状态压变（电压互感器）可以是冷备用或检修，在母线改检修前压变（电压互感器）应先改为冷备用或检修。
如母线压变（电压互感器）无闸刀可以操作，则压变（电压互感器）状态随母线，这时压变（电压互感器）二次侧应按现场规定进行操作。
当避雷器与母线压变（电压互感器）共用一把闸刀时，避雷器的停、复役操作等同压变（电压互感器）停复役操作，对避雷器网调调度员不发令操作。
二、倒母线操作倒母线操作一般分为冷倒和热倒两种方式。
冷倒是在线路或元件的断路器断开情况下进行的倒换母线操作，其操作必须按先拉后合的顺序进行。
其目的是防止用隔离闸刀对母线进行合环时发生母线故障，造成隔带故障合闸的可能。
热倒是系指在不中断线路或元件运行的情况下将其倒换至另一母线上运行的一系列操作。
母线倒排操作必须遵循以下规定：母线间设备倒排必须在所涉母线并列运行即母联断路器合闸的前提条件下进行。
为了不中断被倒换线路或元件的供电，在用闸刀倒换时必须先合后拉，这样就有一个将两段母线通过闸刀并列的过程，而两段分列运行的母线在并列时不可避免地有负荷电流流过，这是闸刀操作所不允许的。
母联断路器合闸后，两段母线构成并列运行，这时候在两段母线间倒换的闸刀所切合的就仅仅是很小的母线环流了。
倒排操作时母联断路器必须改非自动。
一将220KV I母线负荷转至II 母运行，I 母由运行转检修1 投入220KV母差保护非选择性刀闸2 检查单母线指示灯亮3 取下260开关操作保险4 检查260开关三相确在“合”位5 合上2012刀闸，检查2012刀闸在“合”位6 拉开2011刀闸，检查2011刀闸“分”位7 检查201路二次电压切换正常8 合上2612刀闸，检查2612刀闸在“合”位9 拉开2611刀闸，检查2611刀闸“分”位10 检查261路二次电压切换正常11 合上2632刀闸，检查2632刀闸在“合”位12 拉开2631刀闸，检查2631刀闸“分”位13 检查263路二次电压切换正常14 合上2672刀闸，检查2672刀闸在“合”位15 拉开2671刀闸，检查2671刀闸“分”位16 检查267路二次电压切换正常17 合上2692刀闸，检查2692刀闸在“合”位18 拉开2691刀闸，检查2691刀闸“分”位19 检查269路二次电压切换正常20 检查220KV I母负荷确已全部倒至II母21 检查母联260开关三相无电流22 装上母联260开关操作保险23 拉开260开关24 检查260开关三相确在“分”位25 拉开2601刀闸，检查2601刀闸“分”位26 拉开2602刀闸，检查2602刀闸“分”位27 断开I母PT二次侧空开28 拉开I母PT一次侧2018刀闸29 检查2018刀闸“分”位30 验明220KV I母三相确无电压31 合上I母 20170三相接地刀闸32 检查20170接地刀闸“分”位33 全面检查二将220KV I母由检修转运行，恢复正常运行方式1 拉开20170三相接地刀闸2 检查20170接地刀闸三相确已拉开3 检查220KV I母无短路接地及杂物4 检查220KV I母PT回路无短路接地及杂物5 检查220KV母联260开关回路无短路接地及杂物6 合上I母PT一次侧2018刀闸，检查2018刀闸三相确已合上7 合上I母PT二次侧空开8 检查260开关三相确在“分”位9 合上2602刀闸，检查2602刀闸三相确已合上10 合上2601刀闸，检查2601刀闸三相确已合上11 投入260开关充电保护压板12 合上260开关对I母充电13 检查260开关对I母充电正常14 退出260开关充电保护压板15 取下260开关操作保险16 合上2691刀闸，检查2691刀闸三相确已合上17 拉开2692刀闸，检查2692刀闸三相确已拉开18 合上2671刀闸，检查2671刀闸三相确已合上19 拉开2672刀闸，检查2672刀闸三相确已拉开20 合上2631刀闸，检查2631刀闸三相确已合上21 拉开2631刀闸，检查2631刀闸三相确已拉开22 合上2611刀闸，检查2611刀闸三相确已合上23 拉开2612刀闸，检查2612刀闸三相确已拉开24 合上2011刀闸，检查2011刀闸三相确已合上25 拉开2012刀闸，检查2012刀闸三相确已拉开26 检查220K I母已恢复正常运行方式27 装上260开关操作保险18 将220KV母差非选择性开关倒至“退出”位置19 测量母差保护跳260开关出口，失灵压板无脉冲后投入30 测量#1主变跳260开关压板无脉冲后投入。
对于母线倒闸操作
母线送电前，应先将该母线的电压互感器投入；母线停电时，应先将该母线上的悉数负荷搬运完后，再将该母线的电压互感器接轮作业。
母线充电时，有必要用断路器进行，其充电保护有必要投入，充电正常后应停用充电保护。
倒母线操作时，母联断路器应合上，招认母联断路器已合好后，再取下其操控熔断器（或断开操控电源开关），然后进行母线阻离隔关的切换操作。
母联断路器断开前，有必要招认负荷已悉数搬运，母联断路器电流表指示为零，再断开母联断路器。
注：倒母线操作前，取下母联断路器操控熔断器的要素是：
若倒母线操作进程中，由于某种要素使母联断路器分闸，此刻母线阻离隔关的蜡、合操作实质上是对两组母线进行带负荷解列、并排操作（即带负荷拉、合母线阻离隔关），此刻，因阻离隔关无灭弧设备，会构成三相弧光短路。
因而，母联断路器在合闸方位取下其操控熔断器，使其不能跳闸，确保倒母线操作进程中，使母线阻离隔关一贯坚持等电位操作，防止母线阻离隔关带负荷拉、合闸致使弧光短路事端。
拉、合母线阻离隔关，应查垂青动继电器（又称切换继电器）
的动作状况。
该重动继电器首要用于母线电压切换。
在双母线接线中，若同一线路两母线阻离隔关的重动继电器一同动作时，不容许断开母联断路器。
不然，母联断路器断开后，若两母线的电压不完全持平，使两母线电压互感器的二次星形侧经过两重动继电器的触点流过环流，将电压互感器的二次侧熔断器熔断（或跳开二次侧空开），构成保护误动，或烧坏电压互感器二次绕组。
倒母线操作细则
倒母线：是指双母线接线方式的变电站（开关站），将一组母线上的部分或全部线路、变压器倒换到另一组母线上运行或热备用的操作。
四、母线操作原则
1、母线停、送电操作时，应做好电压互感器二次切换，防止电压互感器二次侧向母线反充电。
2、运行设备倒母线操作时，母线隔离开关必须按“先合后拉”的原则进行。
3、对母线充电的操作，一般情况下应带电压互感器直接进行充电操作，用母联断路器进行母线充电操作，应投入母线充电保护，母联断路器隔离开关的操作遵循先合电源侧隔离开关的原则。
4、在停母线操作时，应先断开电压互感器二次空气开关或熔断器，再拉开一次隔离开关。
5.1母线操作时，应根据继电保护的要求调整母线差动保护运行方式。
4.5.2 母线停、送电操作时，应做好电压互感器二次切换，防止电压互感器二次侧向母线反充电。
4.5.3 用母联断路器对母线充电时，应投入母联断路器充电保护，充电正常后退出充电保护。
4.5.4 倒母线应考虑各组母线的负荷与电源分布的合理性。
4.5.5 对于曾经发生谐振过电压的母线，必须采用防范措施才能进行倒闸操作。
4.5.6 倒母线操作时，应按规定投退和转换有关线路保护及母差保护，倒母线前应将母联断路器设置为死开关。
4.5.7 运行设备倒母线操作时，母线隔离开关必须按“先合后拉”的原则进行。
4.5.8 仅进行热备用间隔设备的倒母线操作时，应先将该间隔操作到冷备用状态，然后再操作到另一组母线热备用。
这样的操作不应将母联断路器设置为死开关。
4.5.9 在倒母线操作时，应先断开电压互感器二次空气开关或熔断器，再拉开一次隔离开关。
4.5.10 母线断路器停电，应按照拉开母联断路器、拉开停电母线侧隔离开关、拉开运行母线侧隔离开关顺序进行操作。
4.5.11 对母线充电的操作，一般情况下应带电压互感器直接进行充电操作，有以下几种方式：
a)用母线断路器进行母线充电操作，应投入母线充电保护，母联断路器隔离
开关的操作遵循先合电源侧隔离开关的原则；
b)用主变压器断路器对母线进行充电；
c)用线路断路器或旁路断路器（本侧或对侧）对母线充电。
4.5.12 两组母联的并、解列操作必须用断路器来完成。
5、母线保护的操作
各站根据母差保护配置的具体类型，或投互联压板或投单母压板或将切换开关Q K打至“破坏固定”位置。
之所以这样是为了保证在整个倒母线过程中，母线有故障不经选择元件，直接跳2条母线，确保人身设备安全。
对于BP-2B母差保护，当两组母线刀闸同时合上时，装置自动判别为母线互联，但为了可靠（手动优先于自动）采用投入强制互联。
注意：一定要在取母联开关操作保险之前将母差保护改为单母方式。
否则如果任一条母线故障，都将是母联失灵启动跳开另一条母线，延误了母线故障切除时间，有可能造成系统稳定破坏。
