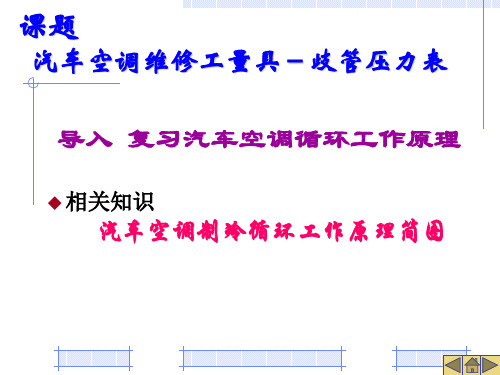

空调歧管压力表使用方法
空调歧管压力表是汽车空调冷气系统维护不可缺少的工具，它可以帮助维修人员判断系统中的工作状态。
以下是空调歧管压力表的使用方法：
1. 连接歧管压力表：将歧管压力表的软管接头分别连接到空调系统的高低压工艺口上。
2. 打开制冷剂罐：松开歧管压力表上中间喷射软管的螺母，直到听到制冷剂蒸汽的流动，然后拧紧螺母，排出喷射软管中的空气。
3. 关闭手动高压阀，竖起制冷剂瓶，启动发动机，使空压缩机运转。
打开低压手动阀，让制冷剂从低压侧进入压缩机。
当系统压力达到0.4兆帕时，关闭低压手动阀和制冷剂罐开关阀。
4. 观察压力表读数：在发动机运转和空调系统工作的情况下，观察高低压表的读数，以判断系统的工作状态。
5. 如果需要加注制冷剂，可重复步骤3，直到系统压力达到正常范围。
6. 使用完毕后，关闭高低压手动阀，将歧管压力表与空调系统断开连接。
注意事项：
1. 歧管压力表是精密仪表，必须细心维护，不得损坏，且要保持清洁。
2. 不使用歧管压力表时，要防止水或脏物进入软管。
3. 使用歧管压力表时要把管中的空气排出。
以上是空调歧管压力表的使用方法和注意事项。
在使用过程中，请务必遵循操作规程，确保人身和设备安全。

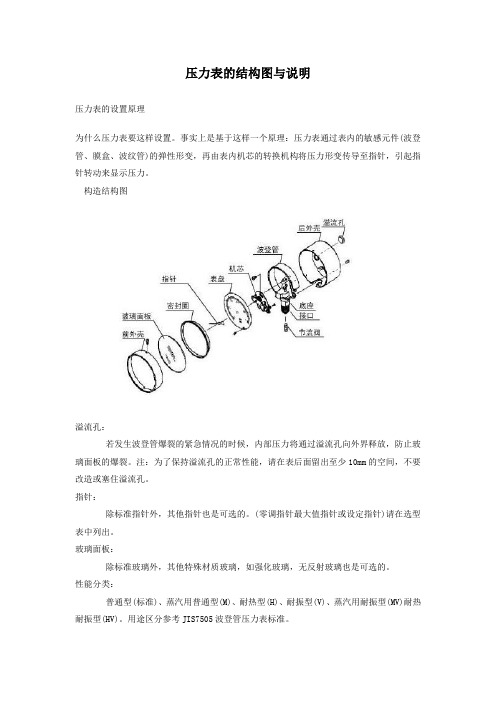

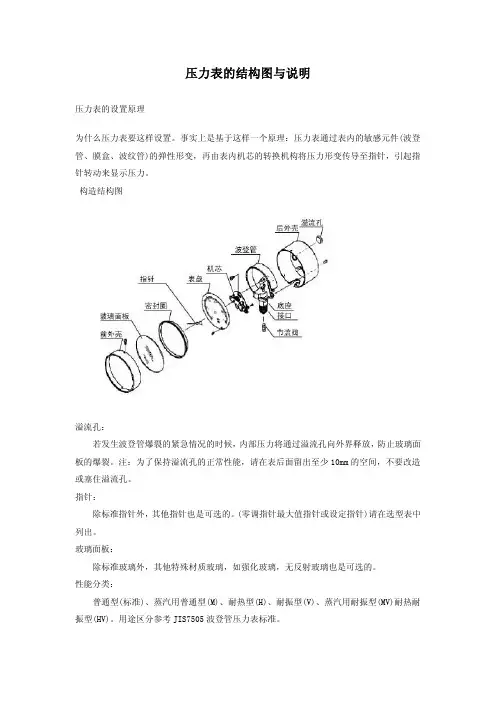

压力表的结构图与说明
压力表的设置原理
为什么压力表要这样设置。
事实上是基于这样一个原理：压力表通过表内的敏感元件(波登管、膜盒、波纹管)的弹性形变，再由表内机芯的转换机构将压力形变传导至指针，引起指针转动来显示压力。
构造结构图
溢流孔：
若发生波登管爆裂的紧急情况的时候，内部压力将通过溢流孔向外界释放，防止玻璃面板的爆裂。
注：为了保持溢流孔的正常性能，请在表后面留出至少10mm的空间，不要改造或塞住溢流孔。
指针：
除标准指针外，其他指针也是可选的。
(零调指针最大值指针或设定指针)请在选型表中列出。
玻璃面板：
除标准玻璃外，其他特殊材质玻璃，如强化玻璃，无反射玻璃也是可选的。
性能分类：
普通型(标准)、蒸汽用普通型(M)、耐热型(H)、耐振型(V)、蒸汽用耐振型(MV)耐热耐振型(HV)。
用途区分参考JIS7505波登管压力表标准。
处理方式：
禁油/禁水处理…在制造时除去残留在接液部的水或油。
外装指定：
壳体颜色…除标准色以外，清特别注明。
节流阀：(可选)
为了减小脉动压力，节流阀安装在压力入口处。
脉动压力：
由于压力发生器中泵的脉动特性，使压力表的特诊曲线振幅较大。
这对压力表是非常有害的。
连接方式：
本产品连接部有三种连接方式：
钎焊…用于铜类材质的连接
银铜钎焊…用于铜类材质和不锈钢材质之间连接 TIG焊接…用于不锈钢材质之间连接。

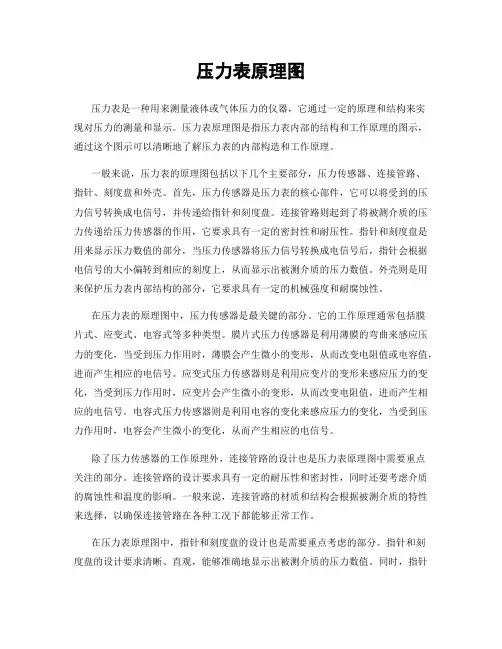

压力表原理图压力表是一种用来测量液体或气体压力的仪器，它通过一定的原理和结构来实现对压力的测量和显示。
压力表原理图是指压力表内部的结构和工作原理的图示，通过这个图示可以清晰地了解压力表的内部构造和工作原理。
一般来说，压力表的原理图包括以下几个主要部分，压力传感器、连接管路、指针、刻度盘和外壳。
首先，压力传感器是压力表的核心部件，它可以将受到的压力信号转换成电信号，并传递给指针和刻度盘。
连接管路则起到了将被测介质的压力传递给压力传感器的作用，它要求具有一定的密封性和耐压性。
指针和刻度盘是用来显示压力数值的部分，当压力传感器将压力信号转换成电信号后，指针会根据电信号的大小偏转到相应的刻度上，从而显示出被测介质的压力数值。
外壳则是用来保护压力表内部结构的部分，它要求具有一定的机械强度和耐腐蚀性。
在压力表的原理图中，压力传感器是最关键的部分。
它的工作原理通常包括膜片式、应变式、电容式等多种类型。
膜片式压力传感器是利用薄膜的弯曲来感应压力的变化，当受到压力作用时，薄膜会产生微小的变形，从而改变电阻值或电容值，进而产生相应的电信号。
应变式压力传感器则是利用应变片的变形来感应压力的变化，当受到压力作用时，应变片会产生微小的变形，从而改变电阻值，进而产生相应的电信号。
电容式压力传感器则是利用电容的变化来感应压力的变化，当受到压力作用时，电容会产生微小的变化，从而产生相应的电信号。
除了压力传感器的工作原理外，连接管路的设计也是压力表原理图中需要重点关注的部分。
连接管路的设计要求具有一定的耐压性和密封性，同时还要考虑介质的腐蚀性和温度的影响。
一般来说，连接管路的材质和结构会根据被测介质的特性来选择，以确保连接管路在各种工况下都能够正常工作。
在压力表原理图中，指针和刻度盘的设计也是需要重点考虑的部分。
指针和刻度盘的设计要求清晰、直观，能够准确地显示出被测介质的压力数值。
同时，指针和刻度盘的材质和结构也需要考虑到环境的影响，以确保在各种环境条件下都能够正常工作。

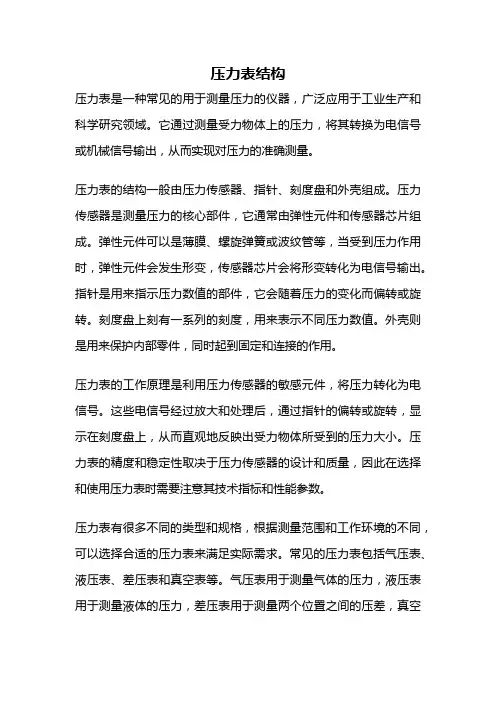

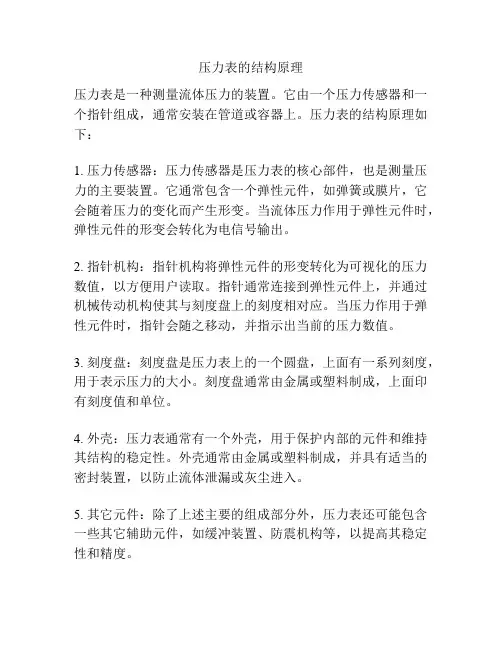

压力表结构压力表是一种常见的用于测量压力的仪器，广泛应用于工业生产和科学研究领域。
它通过测量受力物体上的压力，将其转换为电信号或机械信号输出，从而实现对压力的准确测量。
压力表的结构一般由压力传感器、指针、刻度盘和外壳组成。
压力传感器是测量压力的核心部件，它通常由弹性元件和传感器芯片组成。
弹性元件可以是薄膜、螺旋弹簧或波纹管等，当受到压力作用时，弹性元件会发生形变，传感器芯片会将形变转化为电信号输出。
指针是用来指示压力数值的部件，它会随着压力的变化而偏转或旋转。
刻度盘上刻有一系列的刻度，用来表示不同压力数值。
外壳则是用来保护内部零件，同时起到固定和连接的作用。
压力表的工作原理是利用压力传感器的敏感元件，将压力转化为电信号。
这些电信号经过放大和处理后，通过指针的偏转或旋转，显示在刻度盘上，从而直观地反映出受力物体所受到的压力大小。
压力表的精度和稳定性取决于压力传感器的设计和质量，因此在选择和使用压力表时需要注意其技术指标和性能参数。
压力表有很多不同的类型和规格，根据测量范围和工作环境的不同，可以选择合适的压力表来满足实际需求。
常见的压力表包括气压表、液压表、差压表和真空表等。
气压表用于测量气体的压力，液压表用于测量液体的压力，差压表用于测量两个位置之间的压差，真空表用于测量低于大气压力的压力。
这些压力表在不同的行业和领域有着广泛的应用，如机械制造、化工、能源、医疗等。
在使用压力表时，需要注意以下几点。
首先，选择适合的测量范围，不要超过压力表的额定范围，以免损坏或影响测量结果。
其次，避免过载或过压，以免引起事故或破坏设备。
再次，定期校验和维护压力表，保证其准确度和稳定性。
最后，妥善保管和操作压力表，避免碰撞和振动，防止损坏或误差。
压力表是一种重要的测量仪器，广泛应用于各个领域。
它的结构简单，工作原理清晰，使用方便。
正确选择和使用压力表，能够提高生产效率，保障工作安全，提高产品质量。
在今后的科技发展中，压力表将继续发挥其重要作用，为工业生产和科学研究提供可靠的压力测量解决方案。

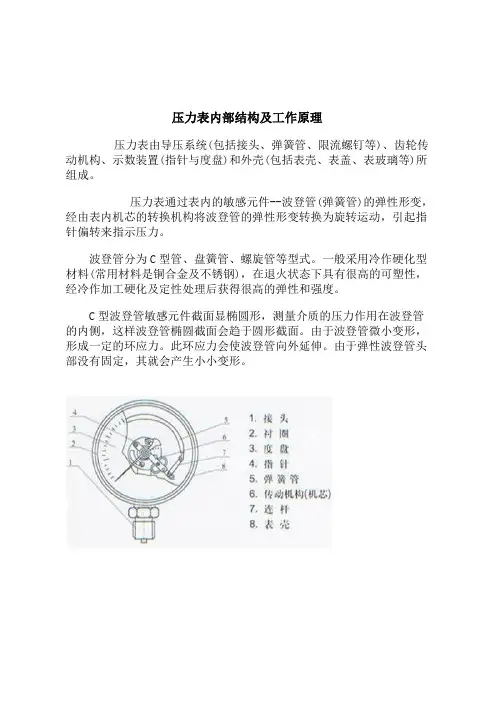

压力表内部结构及工作原理
压力表由导压系统(包括接头、弹簧管、限流螺钉等)、齿轮传动机构、示数装置(指针与度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。
压力表通过表内的敏感元件--波登管(弹簧管)的弹性形变，经由表内机芯的转换机构将波登管的弹性形变转换为旋转运动，引起指针偏转来指示压力。
波登管分为C型管、盘簧管、螺旋管等型式。
一般采用冷作硬化型材料(常用材料是铜合金及不锈钢)，在退火状态下具有很高的可塑性，经冷作加工硬化及定性处理后获得很高的弹性和强度。
C型波登管敏感元件截面显椭圆形，测量介质的压力作用在波登管的内侧，这样波登管椭圆截面会趋于圆形截面。
由于波登管微小变形，形成一定的环应力。
此环应力会使波登管向外延伸。
由于弹性波登管头部没有固定，其就会产生小小变形。
