实验4循环伏安法测定电极反应参数实验报告

循环伏安法实验报告一、实验目的1、学习并理解可逆电极反应的发生条件。

2、学习循环伏安法测定电极反应参数的基本原理和方法。

3、熟悉仪器的使用并根据所测数据验证并判断电极反应是否是可逆反应。

二、实验原理1、溶液中的电解质会离解出阴、阳离子，在外电场作用下发生定向移动产生电流使整个回路导通。

在电场的作用下，阴、阳离子分别向阳极、阴极移动，并在电极表面发生氧化或还原反应。

如果电极反应的速度足够快以致使得当离子刚移动到电极表面的反应区便立刻被反应掉，即电极表面总是处于缺少反应物的状态，这时电极表面的反应是可逆的，能量损失较小。

2、凡是能够测出电流电压关系获得I-U曲线的方法都可成为伏安法。

循环伏安法便是让电压做循环变化同时测出电流的改变的方法。

因此对于可逆的电极反应，所获得的曲线具有某种对称性，曲线会出现两个峰，电位差为：其中，Epa和Epc分别对应阴极和阳极峰电势。

对应的正向峰电流满足Randles-Savcik方程：其中ip为峰电流（A），n为电子转移数，A为电极面积（cm2），D为扩散系数（cm2/s），v1/2为扫描速度（V/s），c为浓度（mol/L）。

3、对本实验：该电极反应时可逆的。

用循环伏安法测量时，所得曲线会出现最大值和最小值，比较两个峰值所对应的电势之间的差值，若大小为0.056则说明该反应是可逆的；同时根据Randles-Savcik方程，ip 和v1/2 和浓度c都成直线关系，若两个峰电流比值接近于1，也可说明该电极反应是可逆的。

因此，本实验中，用循环伏安法测出峰电流、峰电位是关键。

三、实验试剂和仪器1、伏安仪，工作电极、辅助电极、参比电极，0.5ml移液管，50ml容量瓶，烧杯2、0.50mol/L氯化钾溶液，0.10mol/L铁氰化钾空白溶液，0.10mol/LH3PO4-KH2PO4溶液，0.10mol/L抗坏血酸溶液.四、实验步骤1、a)移取0.50mol/L氯化钾溶液20mL于50mL烧杯中，插入工作电极、对电极和参比电极，将对应的电极夹夹在电极接线上，设置好如下仪器参数：初始电位：0.60V; 开关电位1：0.60V; 开关点位2：0.0V电位增量：0.001V；扫描次数：1；等待时间：2电流灵敏度：10μA 滤波参数：50Hz; 放大倍率：1；b) 以50mV/s的扫描速度记录氯化钾空白溶液的循环伏安曲线并保存。

循环伏安法实验报告循环伏安法实验报告引言：循环伏安法（Cyclic Voltammetry）是一种常用的电化学分析方法，通过测量电流与电位之间的关系，研究电化学反应的动力学和热力学性质。

本实验旨在通过循环伏安法对某种物质的电化学行为进行研究，并探讨其在实际应用中的潜力。

实验原理：循环伏安法是在电化学工作电极上施加一定的电位扫描范围，记录电流与电位的变化关系。

在实验中，我们使用了三电极系统，包括工作电极、参比电极和计时电极。

工作电极是我们感兴趣的物质所在的电极，参比电极用于提供一个稳定的参考电位，计时电极用于记录电位扫描的时间。

实验步骤：1. 准备工作：清洗和抛光电极，准备电解质溶液。

2. 装置搭建：将电解质溶液倒入电化学池中，将工作电极、参比电极和计时电极插入溶液中，连接电极和电位扫描仪。

3. 参数设置：设置扫描速率、起始电位和终止电位等参数。

4. 开始实验：启动电位扫描仪，进行电位扫描，记录电流与电位的变化关系。

5. 数据处理：根据实验结果，绘制循环伏安曲线，并进行数据分析。

实验结果与讨论：通过实验，我们得到了一组循环伏安曲线。

根据曲线的形状和特征，我们可以得到一些有关电化学反应的信息。

首先，我们可以通过观察峰值电位和峰电流的变化来确定物质的电化学反应类型。

对于可逆反应，峰电位与峰电流呈线性关系；对于不可逆反应，峰电位与峰电流之间存在一定的差异。

其次，我们可以通过计算峰电位之间的差值来确定电化学反应的电位差。

这个差值反映了反应的活化能，对于一些催化反应的研究具有重要意义。

另外，我们还可以通过循环伏安曲线的形状来研究电化学反应的速率。

如果曲线呈现出对称的波形，说明反应速率较快；如果曲线呈现出不对称的波形，说明反应速率较慢。

在实际应用中，循环伏安法可以用于研究电化学催化剂、电化学传感器和电化学能源等领域。

例如，通过研究某种催化剂的循环伏安曲线，可以评估其催化活性和稳定性，为催化剂的设计和合成提供依据。

循环伏安实验报告循环伏安实验报告引言：循环伏安（Cyclic Voltammetry，简称CV）是一种广泛应用于电化学研究的实验技术。

通过在电极上施加一定的电位扫描，测量电流与电位之间的关系，可以获得电极反应动力学和电化学行为的信息。

本实验旨在通过CV技术，研究某种化合物在不同电位下的氧化还原行为，并分析其电化学特性。

实验方法：1. 实验仪器：使用一台循环伏安仪进行实验。

2. 实验电极：选用玻碳电极作为工作电极，银/银氯化银电极作为参比电极，不锈钢电极作为对比电极。

3. 实验溶液：制备待测化合物溶液，并添加适量的电解质以提高电导性。

4. 实验条件：设置扫描速度、起始电位、终止电位等参数，保持实验条件一致。

实验结果与讨论：在实验过程中，我们对待测化合物进行了CV测试，并记录了电流-电位曲线。

通过对曲线的分析，我们得到了以下结论：1. 氧化还原峰的观察：在CV曲线中，我们可以观察到氧化还原峰的出现。

氧化峰对应着化合物从还原态转变为氧化态的过程，而还原峰则表示还原态到氧化态的反应。

通过测量氧化还原峰的位置、峰电流和峰电位差等参数，可以获得化合物的氧化还原反应动力学信息。

2. 电极反应机理的推测：通过分析氧化还原峰的形状和位置，我们可以初步推测化合物的电极反应机理。

例如，如果氧化还原峰对称且位置固定，可能说明电极反应是可逆的；而不对称的峰则可能暗示着化合物的电极反应是不可逆的。

进一步的实验和数据处理可以帮助我们验证这些推测。

3. 电化学活性的评估：CV实验还可以用来评估化合物的电化学活性。

电化学活性是指化合物在电极上发生氧化还原反应的能力。

通过比较不同化合物的峰电流大小，我们可以初步判断它们的电化学活性。

峰电流越大，表示化合物的电化学活性越高。

4. 影响实验结果的因素：CV实验的结果受到多种因素的影响，如扫描速度、电解质浓度、电极材料等。

这些因素会改变氧化还原峰的形状、位置和峰电流大小。

因此，在进行CV实验时，需要注意控制这些因素，以保证实验结果的准确性和可重复性。

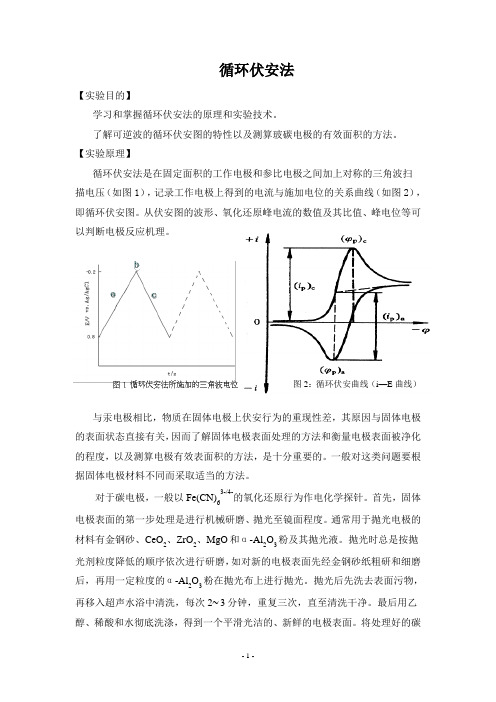

循环伏安法【实验目的】学习和掌握循环伏安法的原理和实验技术。

了解可逆波的循环伏安图的特性以及测算玻碳电极的有效面积的方法。

【实验原理】循环伏安法是在固定面积的工作电极和参比电极之间加上对称的三角波扫描电压（如图1），记录工作电极上得到的电流与施加电位的关系曲线（如图2），即循环伏安图。

从伏安图的波形、氧化还原峰电流的数值及其比值、峰电位等可以判断电极反应机理。

与汞电极相比，物质在固体电极上伏安行为的重现性差，其原因与固体电极的表面状态直接有关，因而了解固体电极表面处理的方法和衡量电极表面被净化的程度，以及测算电极有效表面积的方法，是十分重要的。

一般对这类问题要根据固体电极材料不同而采取适当的方法。

对于碳电极，一般以Fe(CN)63-/4-的氧化还原行为作电化学探针。

首先，固体电极表面的第一步处理是进行机械研磨、抛光至镜面程度。

通常用于抛光电极的材料有金钢砂、CeO2、ZrO2、MgO和α-Al2O3粉及其抛光液。

抛光时总是按抛光剂粒度降低的顺序依次进行研磨，如对新的电极表面先经金钢砂纸粗研和细磨后，再用一定粒度的α-Al2O3粉在抛光布上进行抛光。

抛光后先洗去表面污物，再移入超声水浴中清洗，每次2∼3分钟，重复三次，直至清洗干净。

最后用乙醇、稀酸和水彻底洗涤，得到一个平滑光洁的、新鲜的电极表面。

将处理好的碳图2：循环伏安曲线（i—E曲线）电极放入含一定浓度的K 3Fe(CN)6和支持电解质的水溶液中，观察其伏安曲线。

如得到如图2所示的曲线，其阴、阳极峰对称，两峰的电流值相等（i pc / i pa =1），峰峰电位差ΔE p 约为70 mV （理论值约59/n mV ），即说明电极表面已处理好，否则需重新抛光，直到达到要求。

有关电极有效表面积的计算，可根据Randles-Sevcik 公式： 在25°C 时，i p =(2.69×105)n 3/2AD o 1/2ν1/2C o其中A 为电极的有效面积（cm 2），D o 为反应物的扩散系数(cm 2/s)，n 为电极反应的电子转移数，ν为扫速（V/s ），C o 为反应物的浓度（mol/cm 3），i p 为峰电流（A ）。

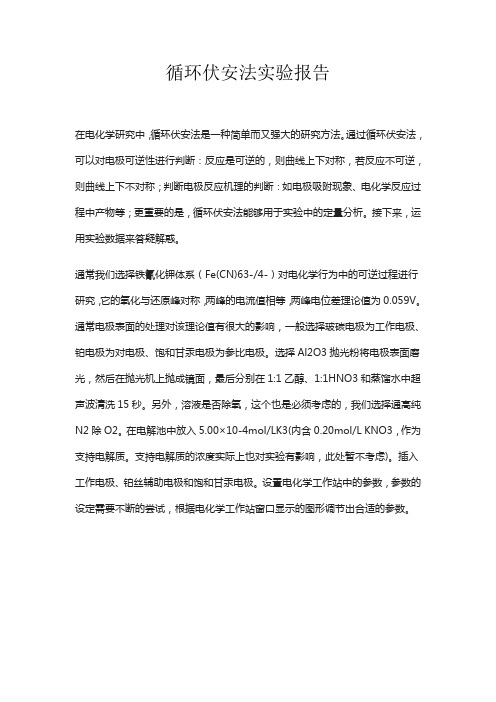

循环伏安法实验报告在电化学研究中，循环伏安法是一种简单而又强大的研究方法。

通过循环伏安法，可以对电极可逆性进行判断：反应是可逆的，则曲线上下对称，若反应不可逆，则曲线上下不对称；判断电极反应机理的判断：如电极吸附现象、电化学反应过程中产物等；更重要的是，循环伏安法能够用于实验中的定量分析。

接下来，运用实验数据来答疑解惑。

通常我们选择铁氰化钾体系（Fe(CN)63-/4-）对电化学行为中的可逆过程进行研究，它的氧化与还原峰对称，两峰的电流值相等，两峰电位差理论值为0.059V。

通常电极表面的处理对该理论值有很大的影响，一般选择玻碳电极为工作电极、铂电极为对电极、饱和甘汞电极为参比电极。

选择Al2O3抛光粉将电极表面磨光，然后在抛光机上抛成镜面，最后分别在1:1乙醇、1:1HNO3和蒸馏水中超声波清洗15秒。

另外，溶液是否除氧，这个也是必须考虑的，我们选择通高纯N2除O2。

在电解池中放入5.00×10-4mol/LK3(内含0.20mol/L KNO3，作为支持电解质。

支持电解质的浓度实际上也对实验有影响，此处暂不考虑)。

插入工作电极、铂丝辅助电极和饱和甘汞电极。

设置电化学工作站中的参数，参数的设定需要不断的尝试，根据电化学工作站窗口显示的图形调节出合适的参数。

图一：K3Fe(CN)6溶液的循环伏安曲线图一的i-E曲线即为循环伏安图。

从循环伏安图中可以看出有两个峰电流和两个峰电位，阴极峰电流ipc，峰电位以Epc(jpc)表示；阳极峰电流ipa，峰电位以Epa表示。

ipc或ipa的下标的a代表anode，c代表cathode。

我们可知道，ΔEp=Epa-Epc=56/n（单位：mV）（n为反应过程中的得失电子数），ipc与ipa的比值越接近于1，则该体系的可逆程度就越高。

这是判断可逆体系的最直接的方法。

从电化学工作站的工作界面，可以得出氧化峰电位为Epa=227mV,峰电流为ipa=-1.91´10-6A；还原峰电位是Epc=170mV，峰电流是ipc=1.9´10-6A。

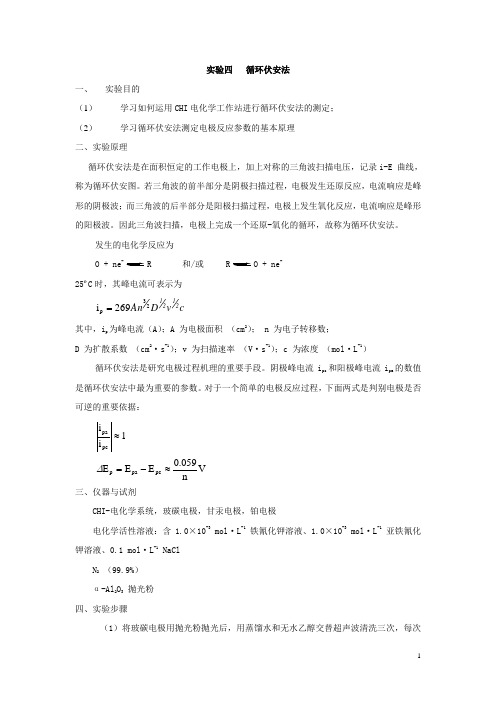

实验四 循环伏安法一、 实验目的（1）学习如何运用CHI 电化学工作站进行循环伏安法的测定； （2） 学习循环伏安法测定电极反应参数的基本原理二、实验原理循环伏安法是在面积恒定的工作电极上，加上对称的三角波扫描电压，记录i-E 曲线，称为循环伏安图。

若三角波的前半部分是阴极扫描过程，电极发生还原反应，电流响应是峰形的阴极波；而三角波的后半部分是阳极扫描过程，电极上发生氧化反应，电流响应是峰形的阳极波。

因此三角波扫描，电极上完成一个还原-氧化的循环，故称为循环伏安法。

发生的电化学反应为O + ne -R 和/或 R O + ne -25ºC 时，其峰电流可表示为c v D An 212123p 269i = 其中，i p 为峰电流（A ）；A 为电极面积 （cm 2）； n 为电子转移数；D 为扩散系数 （cm 2·s -1）；v 为扫描速率 （V·s -1）；c 为浓度 （mol·L -1）循环伏安法是研究电极过程机理的重要手段。

阴极峰电流i pc 和阳极峰电流i pa 的数值是循环伏安法中最为重要的参数。

对于一个简单的电极反应过程，下面两式是判别电极是否可逆的重要依据： 1i i pc pa≈V n 059.0E E E pc pa p ≈-=∆ 三、仪器与试剂CHI-电化学系统，玻碳电极，甘汞电极，铂电极电化学活性溶液：含1.0×10-3 mol·L -1 铁氰化钾溶液、1.0×10-3 mol·L -1 亚铁氰化钾溶液、0.1 mol·L -1 NaClN 2 （99.9%）α-Al 2O 3 抛光粉四、实验步骤（1）将玻碳电极用抛光粉抛光后，用蒸馏水和无水乙醇交替超声波清洗三次，每次20 s 。

电极彻底洗净后，用N 2吹干。

（2）将玻碳电极、甘汞电极、铂丝对电极插入到电化学活性溶液中，连接好电路。

红色：铂丝对电极绿色：玻碳电极白色：甘汞电极（3）通入N 2，除去O 2。

循环伏安法测定电极反应参数
循环伏安法是一种电化学测试方法，用于测量电化学反应（例如电极反应）的参数。

具体步骤如下：
1. 准备电解质溶液和两个电极：一个工作电极、一个参比电极和一个辅助电极。

2. 把工作电极放入电解质溶液中并加入足够的电解质。

参比电极和辅助电极也必须放在溶液中，并且它们应该尽可能接近工作电极。

3. 将工作电极连接到电位计和电源，并将参考电极连接到电位计。

4. 通常会在一定范围内缓慢扫描电势范围。

开始时电位设置在较高值，随后电位逐渐减小至较低值，然后再逐渐升高至较高值。

扫描速率也是一个重要参数。

5. 当工作电极的电位被扫描时，会观察到电流变化。

这个输出信号可以记录下来。

可以用这个变化来确定电极反应参数，如反应速率、电荷转移系数、扩散系数和电化学反应的机理等。

6. 根据所得到的数据，可以进行一些计算，以确定电极反应的参数和性质。

循环伏安法是一种多用途的方法，适用于很多种电化学反应，包括金属离子的还原和氧化、化学反应的动力学参数等。

实验四循环伏安法研究铁氰化钾的电极反应过程一、实验目的（1）学习电化学工作站的使用及固体电极表面的处理方法（2）掌握用循环伏安法判断电极过程的可逆性二、实验原理循环伏安法（CV法）是以等腰三角形的脉冲电压加在工作电极上，在电极上施加线形扫描电压，从设定的起始电压开始扫描，到达设定的终止电压后，再反向回扫至设定的起始电压。

如果前半部分电压由高向低扫描，电活性物质在电极上还原（Ox + n e Red），产生还原波；则后半部分电压由低向高扫描时，还原产物又会在电极上氧化（Red -n e Ox），产生氧化波。

得到的电流~电压曲线（i ~ E曲线）称为循环伏安图（CV图）。

一次三角波扫描，完成一个还原和氧化过程的循环。

Fe(CN)63- + e Fe(CN)64-铁氰化钾（K3Fe(CN)6）的峰电流（i p）与电极表面活度的关系式为：式中，n、c和v分别为电活性物质的电子转移数、浓度和扫描速率。

i p与v1/2、c成正比。

对于可逆体系，氧化峰电流（i pa）与还原峰电流（i pc）之比i pa / i pc≈ 1，氧化峰电位（E pa）与还原峰电位（E pc）之差∆E p = E pa- E pc≈ 0.059/n，条件电位Eө' = (E pa + E pc)/2。

如果电活性物质可逆性差，则氧化波与还原波的高度就不同，对称性也较差，∆E p > 0.059/n，i pa / i pc < 1。

甚至只有一个氧化或还原峰，电极过程即为不可逆。

由此可判断电极反应过程的可逆性。

三、仪器和试剂（1）仪器：CHI620E电化学工作站、三电极系统（玻碳电极、铂丝电极、参比电极）（2）试剂：1.0 × 10-2 mol·L-1 K3Fe(CN)6溶液、1.0 mol·L-1 KNO3溶液四、实验步骤1. 玻碳电极的处理用Al2O3粉将电极表面抛光，用去离子水清洗，超声。

直流循环伏安法一、实验目的1．掌握用循环伏安法判断电极过程的可逆性。

2．学会使用电化学工作站测定循环伏安曲线。

3．学会测量峰电流和峰电位。

二、实验原理循环伏安法是在工作电极上施加一个线性变化的循环电压来记录电流随电位的变化曲线，施加的电压为等边三角波或等边阶梯波，电位可向阳极方向扫描，也可向阴极方向扫描。

它能在很宽的电位范围内迅速观察研究对象的氧化还原行为。

图为电化学实验装置图RE﹑WE﹑CE分别为参比电极、工作电极和对电极采用三电极体系，分别为参比电极、工作电极和对电极。

仪器输出的电信号加到工作电极和对电极上,被研究的物质在工作电极上发生电化学反应。

辅助电极与工作电极连成通路, 反应的电流通过工作电极和对电极。

参比电极用于稳定工作电极的电位并确定电流-电势曲线中的峰电位、半波电位等。

若溶液中存在氧化态O，电极上将发生还原反应：反向回扫时，电极上生成的还原态R将发生氧化反应：峰电流表示为：其峰电流与被测物质的浓度c、扫描速度v等因素有关。

从循环伏安图可以确定氧化峰电流pa i 和还原峰峰电流pc i ，氧化峰电位φpa 和还原峰电位φpc 的值。

对于可逆体系，氧化峰峰电流与还原峰峰电流比：1=pcpa i i氧化峰峰电位与还原峰峰电位差：Zpc pa 058.0≈-=∆ϕϕϕ（V ） 条件电位：2'pcpa ϕϕϕ+=︒ 由此可判断电极过程的可逆性。

三、仪器与试剂仪器：CHI 电化学工作站440；玻碳工作电极，铂丝对电极和饱和甘汞电极。

试剂：四、实验步骤1．玻碳电极（金圆盘电极或铂圆盘电极）的预处理用Al 2O 3粉将电极表面抛光，然后用蒸馏水清洗，用超声处理，待用。

2．K 3Fe(CN)6溶液的循环伏安图在电解池中放入配制好的K 3Fe(CN)6溶液，插入玻碳工作电极、铂丝辅助电极和Ag/AgCl 参比电极；以扫描速率20 mV/s ，从+0.80～－0.20 V 扫描，记录循环伏安图；以不同扫描速率：40、60、80、100和150 mV/s ，分别记录从+0.80～－0.20 V 扫描的循环伏安图。
