下载文档原格式
1.将教材上的平面晶体结构的空间格子画出来。
2.证明为何只有一，二，三，四，六次对称轴而没有五和大于六次的对称轴证明：如图所示，考虑两个结点A和a ，他们相距一个平移单位t ，将一定的旋转操作R和它的逆操作R的负一次方（即反向操作）分别作用在这两个点上，从而使Aa旋转一个角度α，得到两个新的点B和b ，它们也应都是结点，且Aa和Bb平行，这就要求Bb之间的距离必定是基本平移单位的整数倍，可以写成：T=mt,又可得t=2Tsin（α-90°）+T，得到cosα=（1-2m）/2,即-2小于等于（1-m）小于等于2，则：满足不等式的m有：-1,0,1,2,3，相应的α=0或2π，π/3，π/2，2π/3，π，这就证明N只可能为1,2,3,4,6,。
3.证明四轴表示方法中h+k+i=0证明：如图：设有一晶面Mm在x轴上的截距为p1 ，在y轴上的截距为p2，在u轴上的截距为p3 ，做辅助线km,使它平行于u轴，△okm为等边三角形，每边都等于p2，由于△Mkm与△MoE相似，因此(p1+p2) /p3=p1/p3,即1/p1 + 1/p2 =1/p3 。
因为米氏指数为截距系数的倒数，所以：h+k+i=0证明整数定理证明：（1）晶面是面网，晶轴是行列，晶面截晶轴于结点，或者晶面平移后截晶轴于结点，因此，若以晶轴上的结点间距a ,b , c 作为度量单位，则晶面在晶轴上截距系数之比比为整数。
（2）如图表示平行z轴的一组面网，它们均截于x轴的a1点，截y 轴分别为b1 ,b2,b3…….bn点，从面网密度来看，a1b1.>a1b2>a1b3>……a1bn ,它们在x轴y轴上的截距系数之比则分别为a1:b1=1:1 , a1:b2=1:2 , a1:b3=1:3……a1:bn=1:n ，显然面网密度越大，晶面在晶轴上的截距系数之比越简单。
4.计算：5.为何只有14种布拉维格子。
因为某些类型的格子彼此重复并可以转换，还有一些不符合某晶系的对称特点而不能在该晶系中存在。

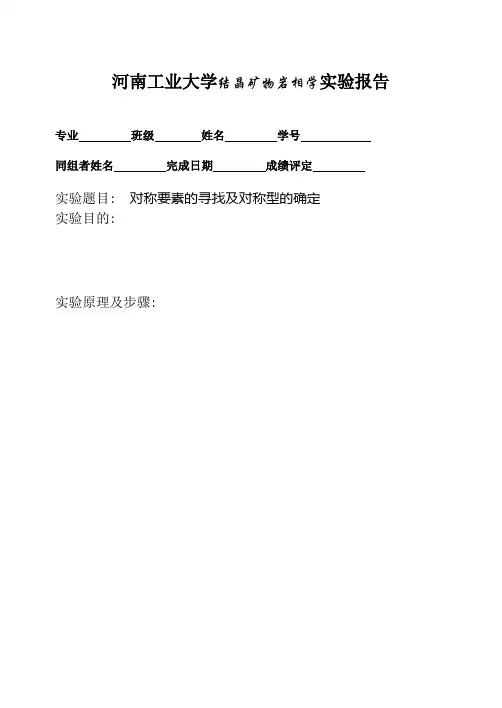

河南工业大学结晶矿物岩相学实验报告专业班级姓名学号同组者姓名完成日期成绩评定实验题目: 对称要素的寻找及对称型的确定实验目的:实验原理及步骤:问题讨论:1、晶体对称的特点是什么？2、如何确定Li 4、Li6的存在？教师签字34河南工业大学结晶矿物岩相学实验报告专业班级姓名学号同组者姓名完成日期成绩评定实验题目: 晶体定向和晶面符号的确定实验目的:实验原理及步骤:晶体定向和晶面符号的确定6晶体定向和晶面符号的确定7问题讨论:1、写出各晶系定向的法则。
2、画图举例说明晶面符号所代表的意义。
教师签字河南工业大学结晶矿物岩相学实验报告专业班级姓名学号同组者姓名完成日期成绩评定实验题目: 认识单形及聚形分析实验目的:实验原理及步骤:认识47种单形10聚形分析11问题讨论:1、单形符号的选择原则和方法。
2、写出聚形分析的步骤。
教师签字河南工业大学结晶矿物岩相学实验报告专业班级姓名学号同组者姓名完成日期成绩评定实验题目:晶体光学性质显微综合观测实验目的:实验原理:实验仪器:实验内容:一、怎样使用黑云母检查下偏光镜的偏光振动方向？（薄片：黑云母花岗岩）二、画图描述不同级别解理的特征。
三、测定榴辉岩中石榴石矿物粒径的大小。
四、多色性观察。
（薄片：黑云母花岗岩、角闪岩等）1、角闪石的多色性：（画出不同颜色时的矿物方位，标出下偏光PP方向）颜色颜色颜色2、黑云母的多色性，画出视域中不同颜色时的矿物方位形状，标出下偏光方向PP。
颜色颜色颜色五、用贝克线移动规律确定石英与树胶折射率的高低，并说明原理。
六、画图描述不同级别突起的现象。
七、观察描述石榴石的全消光现象和石英的四次消光现象并解释其原因。
八、观察石英楔一到三级干涉色，并简单描述一到三级干涉色的特征。
九、观察榴辉岩、角闪石岩薄片，用边缘法确定橄榄石、角闪石的最高干涉色。
十、观察并描述消光类型（角闪石，黑云母）。
平行消光斜消光对称消光十一、运用补色法则测定石英晶体所对应的光率体椭圆半径方向和名称。

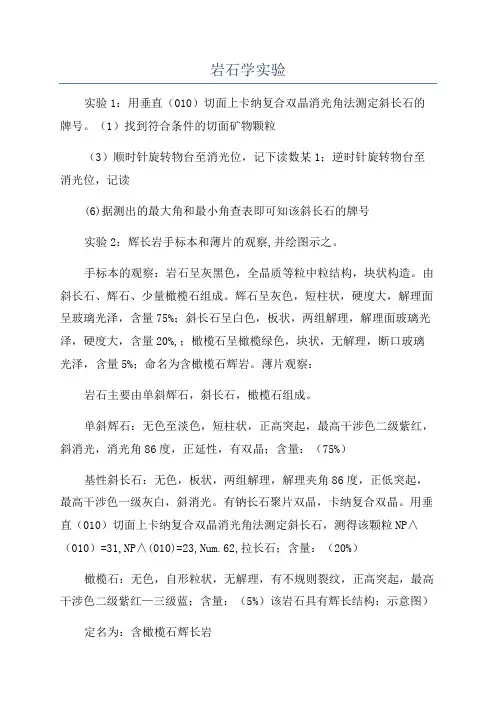

岩石学实验实验1：用垂直（010）切面上卡纳复合双晶消光角法测定斜长石的牌号。
（1）找到符合条件的切面矿物颗粒（3）顺时针旋转物台至消光位，记下读数某1；逆时针旋转物台至消光位，记读(6)据测出的最大角和最小角查表即可知该斜长石的牌号实验2：辉长岩手标本和薄片的观察,并绘图示之。
手标本的观察：岩石呈灰黑色，全晶质等粒中粒结构，块状构造。
由斜长石、辉石、少量橄榄石组成。
辉石呈灰色，短柱状，硬度大，解理面呈玻璃光泽，含量75%；斜长石呈白色，板状，两组解理，解理面玻璃光泽，硬度大，含量20%,；橄榄石呈橄榄绿色，块状，无解理，断口玻璃光泽，含量5%；命名为含橄榄石辉岩。
薄片观察：岩石主要由单斜辉石，斜长石，橄榄石组成。
单斜辉石：无色至淡色，短柱状，正高突起，最高干涉色二级紫红，斜消光，消光角86度，正延性，有双晶；含量：（75%）基性斜长石：无色，板状，两组解理，解理夹角86度，正低突起，最高干涉色一级灰白，斜消光。
有钠长石聚片双晶，卡纳复合双晶。
用垂直（010）切面上卡纳复合双晶消光角法测定斜长石，测得该颗粒NP∧（010）=31,NP∧(010)=23,Num.62,拉长石；含量：（20%）橄榄石：无色，自形粒状，无解理，有不规则裂纹，正高突起，最高干涉色二级紫红—三级蓝；含量：（5%）该岩石具有辉长结构：示意图）定名为：含橄榄石辉长岩实验3：闪长岩手标本和薄片的观察，并绘图示之。
手标本观察：岩石呈灰绿色，全晶质等粒中粒结构，块状构造，主要由斜长石、普通角闪石、少量石英组成。
斜长石呈白色，板状，硬度大，解理面呈玻璃光泽，含量75%；普通角闪石呈黑绿色，长柱状，硬度大，解理面呈玻璃光泽，含量20%；石英无色，粒状，硬度标准，无解理，断口油脂光泽，含量5%。
命名为含石英闪长岩。
薄片的观察：岩石主要由斜长石、普通角闪石、石英组成。
基性斜长石：无色，板状，解理夹角86度，正低突起，最高干涉色一级灰白，有钠长石聚片双晶，卡纳复合双晶，环带构造发育，斜消光，用垂直（010）切面上卡纳复合双晶消光角法测定斜长石，测得该颗粒NP∧（010）=21,NP∧(010)=12,Num.40，中长石；含量：（75%）普通角闪石：无色，长柱状，纵切面一组完全解理，横切面两组完全解理，解理夹角56，124，正中突起，最高干涉色二级蓝绿，斜消光，Ng∧C=18，正延性；含量：（20%）石英：无色，粒状，正低突起，最高干涉色一级灰白；含量：（5%）该岩石为自形粒状结构：示意图）定名为：含石英闪长岩实验4：花岗岩手标本和薄片的观察，并绘图示之。
岩石的岩相学特征岩石是地球上最基本的构造物质，是由不同的矿物质及其他天然物质组成的。
对岩石进行岩相学研究，可以帮助我们了解岩石的成因、变质和变形等方面的信息。
岩相学的研究对象包括岩石的矿物组成、结构、纹理和化学成分等方面的特征。
本文将重点探讨岩石的岩相学特征，以及如何利用这些特征进行岩石分类和研究。
一、岩石的矿物组成岩石的矿物组成是决定其性质的重要因素之一。
不同的矿物组合会导致岩石具有不同的物理和化学特性。
矿物是岩石的基本组成部分，通过对矿物的鉴定和分析可以确定岩石的成分。
常见的岩石矿物包括石英、长石、黑云母、白云母、斜长石等。
通过矿物的颗粒大小、形状、排列和变质指标等特征，可以确定岩石的成因和矿物受变形的程度。
二、岩石的结构岩石的结构是指岩石中各个矿物之间的排列方式和组织结构。
常见的岩石结构包括粒状结构、片状结构、块状结构等。
粒状结构是指岩石由均匀分布的颗粒状矿物组成，如砂岩、砾岩等；片状结构是指岩石中存在平行排列的片状矿物，如片麻岩、页岩等；块状结构是指岩石由不规则的块状矿物组成，如花岗岩等。
岩石的结构决定了岩石的孔隙度和渗透性，影响岩石的物理和力学性质。
三、岩石的纹理岩石的纹理是指岩石的内部结构和外部形态上具有一定的排列方式和形状特征。
常见的岩石纹理包括片理、层理、疏浚纹理等。
片理是指岩石中平行排列的片状结构，层理是指岩石中具有明显的层状结构，疏浚纹理是指岩石中存在交错排列的矿物纤维或颗粒。
通过对岩石纹理的观察和分析，可以了解岩石的形成条件和变质过程。
四、岩石的化学成分岩石的化学成分是指岩石中各个元素的含量和比例。
不同的岩石具有不同的化学成分，这与岩石的成因、变质和变形等过程密切相关。
通过对岩石中各个元素的分析，可以确定岩石的成因和受变质程度。
常见的化学成分有SiO2、Al2O3、Fe2O3、MgO、CaO等。
岩相学特征是岩石分类和研究的基础。
通过对岩石岩相学特征的研究，可以确定岩石的成因、变质和变形过程，为地质学和工程学的研究提供重要的依据。

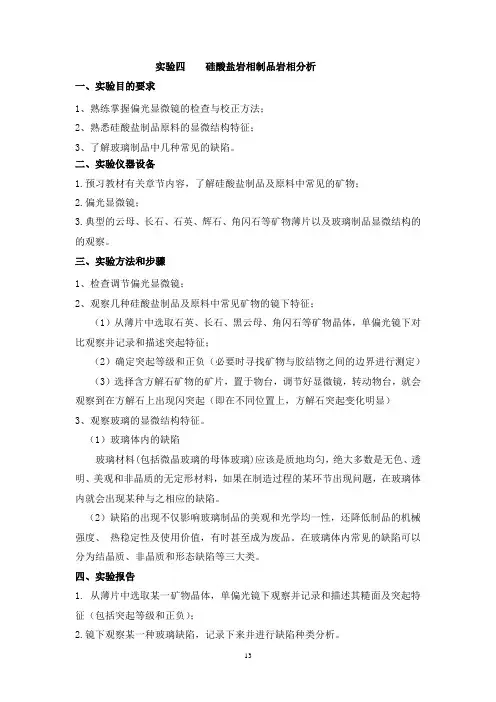

实验四硅酸盐岩相制品岩相分析
一、实验目的要求
1、熟练掌握偏光显微镜的检查与校正方法；
2、熟悉硅酸盐制品原料的显微结构特征；
3、了解玻璃制品中几种常见的缺陷。
二、实验仪器设备
1.预习教材有关章节内容，了解硅酸盐制品及原料中常见的矿物；
2.偏光显微镜；
3.典型的云母、长石、石英、辉石、角闪石等矿物薄片以及玻璃制品显微结构的的观察。
三、实验方法和步骤
1、检查调节偏光显微镜；
2、观察几种硅酸盐制品及原料中常见矿物的镜下特征；
（1）从薄片中选取石英、长石、黑云母、角闪石等矿物晶体，单偏光镜下对比观察并记录和描述突起特征；
（2）确定突起等级和正负（必要时寻找矿物与胶结物之间的边界进行测定）（3）选择含方解石矿物的矿片，置于物台，调节好显微镜，转动物台，就会观察到在方解石上出现闪突起（即在不同位置上，方解石突起变化明显）
3、观察玻璃的显微结构特征。
（1）玻璃体内的缺陷
玻璃材料(包括微晶玻璃的母体玻璃)应该是质地均匀，绝大多数是无色、透明、美观和非晶质的无定形材料，如果在制造过程的某环节出现问题，在玻璃体内就会出现某种与之相应的缺陷。
（2）缺陷的出现不仅影响玻璃制品的美观和光学均一性，还降低制品的机械强度、热稳定性及使用价值，有时甚至成为废品。
在玻璃体内常见的缺陷可以分为结晶质、非晶质和形态缺陷等三大类。
四、实验报告
1. 从薄片中选取某一矿物晶体，单偏光镜下观察并记录和描述其糙面及突起特征（包括突起等级和正负）；
2.镜下观察某一种玻璃缺陷，记录下来并进行缺陷种类分析。

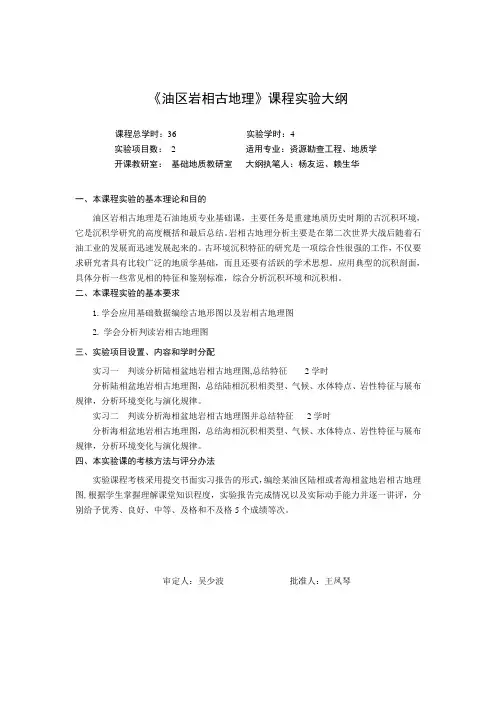

《油区岩相古地理》课程实验大纲课程总学时：36 实验学时：4实验项目数：2 适用专业：资源勘查工程、地质学开课教研室：基础地质教研室大纲执笔人：杨友运、赖生华一、本课程实验的基本理论和目的油区岩相古地理是石油地质专业基础课，主要任务是重建地质历史时期的古沉积环境，它是沉积学研究的高度概括和最后总结。
岩相古地理分析主要是在第二次世界大战后随着石油工业的发展而迅速发展起来的。
古环境沉积特征的研究是一项综合性很强的工作，不仅要求研究者具有比较广泛的地质学基础，而且还要有活跃的学术思想。
应用典型的沉积剖面，具体分析一些常见相的特征和鉴别标准，综合分析沉积环境和沉积相。
二、本课程实验的基本要求1.学会应用基础数据编绘古地形图以及岩相古地理图2.学会分析判读岩相古地理图三、实验项目设置、内容和学时分配实习一判读分析陆相盆地岩相古地理图,总结特征2学时分析陆相盆地岩相古地理图，总结陆相沉积相类型、气候、水体特点、岩性特征与展布规律，分析环境变化与演化规律。
实习二判读分析海相盆地岩相古地理图并总结特征2学时分析海相盆地岩相古地理图，总结海相沉积相类型、气候、水体特点、岩性特征与展布规律，分析环境变化与演化规律。
四、本实验课的考核方法与评分办法实验课程考核采用提交书面实习报告的形式，编绘某油区陆相或者海相盆地岩相古地理图,根据学生掌握理解课堂知识程度，实验报告完成情况以及实际动手能力并逐一讲评，分别给予优秀、良好、中等、及格和不及格5个成绩等次。
审定人：吴少波批准人：王凤琴基础地质实验室《油区岩相古地理》课实验课程总学时：36 实验学时：4实验项目数：2 适用专业：资源勘查工程、地质学。

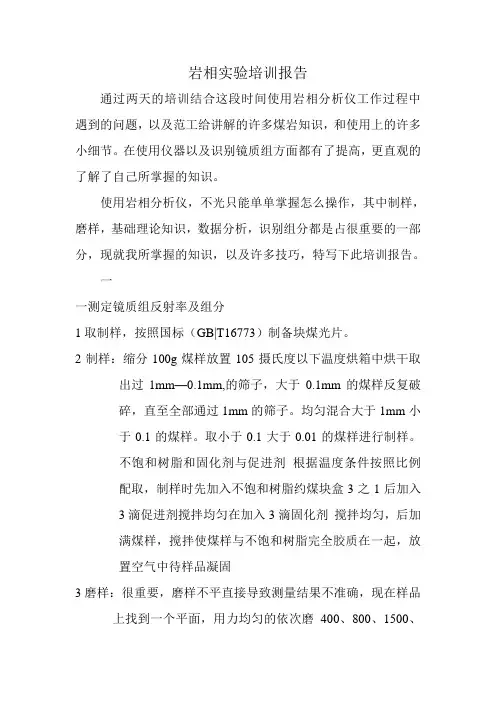

岩相实验培训报告通过两天的培训结合这段时间使用岩相分析仪工作过程中遇到的问题，以及范工给讲解的许多煤岩知识，和使用上的许多小细节。
在使用仪器以及识别镜质组方面都有了提高，更直观的了解了自己所掌握的知识。
使用岩相分析仪，不光只能单单掌握怎么操作，其中制样，磨样，基础理论知识，数据分析，识别组分都是占很重要的一部分，现就我所掌握的知识，以及许多技巧，特写下此培训报告。
一一测定镜质组反射率及组分1取制样，按照国标（GB|T16773）制备块煤光片。
2制样：缩分100g煤样放置105摄氏度以下温度烘箱中烘干取出过1mm—0.1mm,的筛子，大于0.1mm的煤样反复破碎，直至全部通过1mm的筛子。
均匀混合大于1mm小于0.1的煤样。
取小于0.1大于0.01的煤样进行制样。
不饱和树脂和固化剂与促进剂根据温度条件按照比例配取，制样时先加入不饱和树脂约煤块盒3之1后加入3滴促进剂搅拌均匀在加入3滴固化剂搅拌均匀，后加满煤样，搅拌使煤样与不饱和树脂完全胶质在一起，放置空气中待样品凝固3磨样：很重要，磨样不平直接导致测量结果不准确，现在样品上找到一个平面，用力均匀的依次磨400、800、1500、3000、4000出样品的组织，确保测量面是一个平面，不得出现1个面上有两个平面，及倾斜面凹面凸面。
第一步打磨出的样品合格后在进行第二步，之后的每步都保持一个原则，手用力均匀，打磨时一直加水，不可太过用力。
逐步减少样品上因粗磨时所造成的划痕抛光：保持用力均匀的把样品放在抛光布上，滴加抛光液2---3滴，滴加2—3次（不可抛光过度，因样品中树脂胶与煤各组分的硬度不同，抛光过度容易使组分面下凹，导致测量时频繁调焦）抛光液使用完后用清水进行抛光步骤，持续2---3分。
对残留在煤样上的抛光液进行清洗。
4 处理样品：取值好的煤样用超声波清洗机进行清洗（去除煤样中的杂质，确保结果的准确性）1分钟左右，取出用吹风机吹干，5 安装合适样品：取载玻片用工业橡皮泥（硬度相对来说高，找平后不易变形）与煤样固定用找平仪垫上擦镜纸找平，（不可按压过度，轻轻按压即可）6 观察样品合格程度：用20倍目镜进行查看样品，（主要看样品上经过磨样的划痕有多少，是否影响测量与结果。
实验一偏光显微镜的构造、调节和使用
一、实验目的
1．熟悉偏光显微镜的构造及各部件的用途。
2．掌握偏光显微镜的调节和使用方法。
二、偏光显微镜的构造
偏光显微镜的型号繁多，但基本构造原理是类似的。
主要由支架系统（机械系统）、放大系统、照明系统、载物台以及零件盒组成。
三、偏光显微镜的使用和调节
(1)安装镜头
(2)调节照明
推出上偏光镜和勃氏镜、打开锁光圈，调节光源光栏至理想视域亮度。
(3)调节焦距(准焦)
调节焦距主要是为了使物像清晰可见，其步骤如下：
①将欲观察的薄片置于物台上，使盖玻片朝上，薄片中的矿物正对物镜，并将薄片用夹子压紧在载物台上。
②从侧面看着镜头，旋转粗动螺丝，将镜筒下降到最低位置(高倍物镜要下降到几乎与薄片接触为止)。
③从目镜中观察、拧动粗动螺丝使镜筒缓缓上升，直至视域中物像清楚为止。
如果物像不够清楚，可转动微动螺丝使之更清晰。
应当注意，物镜与薄片之间的工作距离因放大倍数而不同，低倍物镜工作距离长，高倍物镜工作距离短，所以调节高倍物镜的焦距时切忌只看镜筒里面而下降镜简，这样最容易压碎薄片而使镜头损坏。
(4)校正中心
偏光显微镜镜筒的轴应与载物台的旋转轴相一致，这样，视域中心的被测矿物才不至于在旋转物台后离开原来位置，甚至跑出视线之外，给鉴定工作带来不便。
因此，偏光显微镜在使用前应进行中心校正，使镜筒铀与载物台转轴相重合。
校正中心的具体步骤如下:
①准焦后，在薄片中任选一小黑点置于十字丝交点，如图1-2(a)。
旋转物台360°，若在旋转物台过程中小黑点在十字丝交点始终不动，则表明镜筒轴与物台转轴重合，中心已校正好。
若在物台旋转过程中小黑点离开十字丝交点或跑出视域之外，则表明中心不正。
这时小黑点会围绕偏心O作圆周运动、如图1-2(b)所示。
②若偏心不大，转动物台小黑点在视域内旋转出现时，这时应将小黑点由十字丝中心旋转180°至图1-2(c)中的a’处。
(a) 移动薄片 (b)
转动物台360° (c)
转动物台180°
扭动校正螺丝 移动薄片 转动物台360°
图1-3 校正中心步骤示意图
③双手捏住中心校正螺丝手柄分别套在物镜上的中心校正螺丝上，当转动螺丝时，双眼注视着视域内的小黑点a’的移动方向。
利用中心校正螺丝的转动，将小黑点由a’沿图1-2(c)中a’a 连线方向位移至偏心O 处，如图1-2(d)所示。
④移动薄片，将小黑点由偏心O 处移至十字丝交点(或重新找一小黑点放在十字丝交点)，如图1-2 (e)所示。
然后，旋转物台观察小黑点的移动情况。
如图1-3 (f)所示。
若在旋转物台过程中小黑点在十字丝交点始终不动，则表明镜筒轴与物台转轴已经重合，中心已校正好；若旋转物台时，小黑点仍离开十字丝交点旋转，则仍需按步骤②、③继续调整，直至旋转物台时，小黑点在十字丝交点不动，中心才算校正完好。
(5)偏光镜校正
确定下偏光镜的振动方向
偏光显微镜有上、下两个偏光镜，一般上偏光镜的振动方向已固定，下偏光镜的振动方可调。
偏光显微镜使用前，下偏光镜的振动方向，可用典型的有色矿物黑云母来确定，具体步骤如下：
a ．将上偏光镜推出光路。
b ．在薄片中找一解理清楚的黑云母移至视域中心。
c ．旋转物台，使黑云母颜色达到最深，此时黑云母解理缝的方向即为下偏光镜的振动方向
d ．转动物台使云母解理缝与目镜十字丝纵丝重合，旋转下偏光镜使黑云母颜色达到最深，此时偏光镜的振动方向目镜十字丝纵丝重合。
实验二单偏光下晶体的性质
一、实验目的
1．观察晶体在单偏光镜下的光性特征。
2 认识解理，解理角的测量
3 矿物颜色及多色性
4 矿物的突起、糙面
5．熟悉贝克线的移动规律
二、实验方法
偏光显微镜调节好后，把上偏光镜、勃氏镜、聚光镜都推出光路，在载物台上放置好矿物薄片，准焦后即可进行单偏光镜下的观察。
三、实验内容
1观察晶体形态和解理
样片：黑云母、角闪石、莫来石和硅砖（石英）
①仔细观察和记录它们的晶体形态、轮廓
②观察解理的完善程度和不同方向切片中解理的表现
2．解理角的测量
样片：角闪石、方解石
（判断：提升镜筒，解理纹不左右移动）。
3颜色及多色性
样片：黑云母、角闪石
旋转载物台，仔细寻找黑云母、角闪石多色性变化最显著的切面和无多色性变化的切面。
多色性变化最显著的切面为平行于光轴面的切面，观察并记录该切面颜色最深和颜色最浅时
的颜色，这两种颜色即代表Ng、Np主色；无多色性变化的切面为垂直于光轴的切面，它的颜色即代表Nm主色。
4．糙面、突起、贝克线的观察
样片：黑云母、角闪石、硅砖、方解石
在矿物的边缘仔细寻找贝克线，并利用贝克线的移动规律确定上述四种矿物的突起正负。
寻找贝克线时，应适当关小销光圈使视域稍暗，并应在轮廓十分清楚的矿物的边缘上寻找一条亮细线。
观察贝克线移动时，应注意采用微动螺旋提升镜筒，快速旋转微动螺旋并使旋动的幅度不超过微动螺旋的l／4圈，这样就可清楚判别贝克线的移动方向。
N﹥n N﹤n
观察贝克线时，应适当缩小光圈，降低视域的亮度，贝克线
才能清楚。
实验三正交偏光镜下晶体的性质（1）
实验四正交偏光镜下晶体的性质（2）
一、实验目的与任务
1．掌握正交偏光镜的使用特点。
2．观察晶体在正交偏光镜下的光性特征。
3．认识各级干涉色的特征，掌握各种试板的使用方法和使用范围。
二、实验方法
1检查上下偏光镜振动方向是否正交：推入上偏光镜，看视域是否全黑；推出上偏光镜载物台放黑云母样片检查目镜十字丝是否与上下偏光振动方向一致。
2偏光显微镜调整校正好后，检查锁光圈应开到最大位置，聚光镜和勃氏镜都应置于光路之外。
将要观察的矿物薄片准好焦，再把上偏光镜加入到光路中，便可进行正交偏光镜下的观察和测试。
三、实验内容
1消光与干涉现象
样片：黑云母、石英⊥
①观察全消光
②观察四次消光
2．干涉色
样片：石英楔、石膏试板、云母试板
①观察石英楔的干涉色级序：由试板孔缓慢插入石英楔，仔细观察和辨认干涉色序变化及各级干涉色的特点。
②观察石膏试板、云母试板干涉色特点：将石膏试板、云母试板分别插入试板孔内，仔细观察它们的干涉色。
3使用补色器鉴定干涉色级序升降并判断轴名
4干涉色级序测定
①边缘色带法
②石英楔法
样片：白云母
5消光类型、消光角的测定
6双晶观察
样片：花岗岩
实验五锥光镜下晶体的性质
一、实验目的与任务
1．学会完成锥光镜的装置；
2．观察一轴晶和二轴晶干涉图的形象持点；
3．学会运用于涉图形象特点判定矿物的劝性；
4．掌握测定一轴晶和二轴晶矿物光性符号的方法。
二、实验方法
锥光观察操作过程。
①将欲测矿片置于物台，在单偏光下对光、准焦；
②正交偏光下用中倍镜在薄片中找好欲观察的矿物颗粒，并移至视域中心。
③换用高倍物镜并对准焦距。
④推入聚光镜和勃氏镜，观察干涉图。
三、实验内容
1观察石英垂直光轴干涉图、测定光性正负
样片：石英⊥
注：当干涉图象限内出现同心色环时，可插入石英楔观察色环移动情况(色环移动规律是：插入石英楔时，象限内色环由视线边缘向中心移动是同名轴平行，干涉色升高，色环由中心向边缘移动是异名抽平行，干涉色降低)，测出Ne(放射线方向)是Ng还是Np，即可确定光性正负。
2观察方解石垂直光轴干涉图、测定光性正负
样片：方解石⊥
3观察石英斜交光轴干涉图、测定光性正负
样片：石英斜交光轴
判定象限：1)若干涉图中，黑十字交点在视域中心或视城内，四个象限均可见到，则无须判定；
2)若干涉图中．黑十字交点在视线外，视线中仅见一条黑臂和其两侧象限，则需按黑臂移动规律判定出象限名称(黑臂移动规律为：顺时针旋转物台时，黑臂移动方向与时针移动方向一致的一端称顺端，黑臂移动方向与时针移动方向相反的一端称逆端，而顺端总是靠近黑十字交点一侧)。
4观察二轴晶干涉图、测定光性正负
样片：白云母⊥Bxa
①将欲测矿片置于物台，在单偏光下对光、准焦；
②在正交镜下，从薄片中选一矿物适当切面(垂直光轴、垂直锐角等分线成近于垂直光
轴的切面)，置于视域中心，
③完成锥光装置：加入拉索透镜和勃氏镜(或去掉目镜)，即可看到切面干涉图；
④转动物台，使光轴面方向与上、下偏光振动方向(十字丝)成45°夹角(即光轴面方向
平行或垂直试板孔方向)；
⑤插入合适的试板，判定光性正负：
1)当干涉图中Bxa区为一级灰干涉色时，插入石膏试板，观察Bxa区干涉色的升降，
测出平行试板孔方向的轴名，进而推知Bxa是Ng还是Np，即可判定矿物的光性正负；
I)当干涉图中Bxa区出现色圈时，插入石英楔，观察色圈移动情况．测出平行试板孔方向的轴名．进而Bxa是Ng还是Np，即可判定光性正负。
