滑动变阻器的选择专题练习

初三物理滑动变阻器练习题一、选择题1. 滑动变阻器是根据（）的变化实现电流的调节。

A. 电阻的变化B. 电压的变化C. 电感的变化D. 电容的变化2. 下图所示的电路中，当滑动变阻器的滑动端将滑动趋于右侧时，电路中通过滑动变阻器的电流将（）。

A. 变小B. 保持不变C. 变大3. 滑动变阻器的阻值范围是（）。

A. 0 Ω - 100 ΩB. 0 Ω - 1000 ΩC. 0 Ω - 10000 ΩD. 0 Ω - ∞4. 滑动变阻器在实际电路中的应用包括（）。

A. 调节亮度B. 调节音量C. 调节电流大小D. 以上皆是5. 滑动变阻器在电路中的位置可以随意调整吗？A. 可以B. 不可以二、计算题1. 电路中有一个5V的电压源，电阻为10Ω的灯泡和滑动变阻器串联，当滑动变阻器的阻值为30Ω时，计算通过灯泡和滑动变阻器的总电流。

2. 在一个电路中，有一个6V的电压源，通过电阻为15Ω的滑动变阻器，当滑动变阻器的阻值为20Ω时，计算通过电路的电流大小。

3. 电路中有一个12V的电压源，电阻为30Ω的灯泡和滑动变阻器并联，当滑动变阻器的阻值为5Ω时，计算通过灯泡和滑动变阻器的总电流。

三、解答题1. 请简述滑动变阻器的原理及其作用。

2. 什么是滑动变阻器的阻值？它如何调节电流大小？四、解答题1. 滑动变阻器的原理是根据电阻的变化来调节电流大小。

在滑动变阻器中，通过滑动端与固定端之间的滑动来改变电阻的大小，从而实现对电流的调节。

滑动变阻器的作用主要体现在实际电路中。

它常用于电路中控制电流大小的装置，如灯光亮度的调节、音量大小的调节等。

通过调节滑动变阻器的阻值，可以改变电路中的总电阻，进而改变通过电路的电流大小。

2. 滑动变阻器的阻值是指滑动变阻器的阻尼大小，用单位欧姆（Ω）来表示。

调节电流大小时，可以通过滑动变阻器的阻值来实现。

当滑动变阻器的阻值增大时，电路中的总电阻增大，则根据欧姆定律，电路中的电流将减小。

练习题一、选择题1、关于导体的电阻，下列说法正确的是（）A、铜导线的电阻比铝导线的电阻小B、粗导线的电阻比细导线的电阻小C、将一根铜导线均匀拉长后，其电阻会变大D、灯泡不发光时灯丝的电阻，比该灯泡发光时灯丝的电阻大2、下列说法中正确的是（）A.通过导体的电流为零，导体的电阻也为零B.通过导体的电流越大，导体的电阻一定越小C.导体两端的电压为零，导体的电阻也为零D.导体的电阻是导体本身的一种性质3、决定导体电阻大小的因素是［］A．加在导体两端的电压B．通过导体的电流强度C．导体的电功率D．导体的材料、长度、横截面积4、将一段电阻为R的均匀电阻丝截成等长的2段，再将它们的端点紧紧缠在一起，合并后的电阻丝的电阻是原来的（）A．1倍B．2倍C．4倍D．倍5、如图所示，闭合开关S后，灯泡L发光，现把滑动变阻器的滑片P向a端移动，则灯泡L的亮度与电流表示数的变化情况是：（）A、灯泡L变亮，电流表示数变大B、灯泡L变暗，电流表示数变小C、灯泡L变亮，电流表示数变小D、灯泡L变暗，电流表示数变大6、图4所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P从图示位置向右移动时，灯泡的亮度及电压表示数变化情况是A．灯泡变亮，电压表示数不变B．灯泡变暗，电压表示数减小C．灯泡亮度不变，电压表示数不变D．灯泡亮度不变，电压表示数增大7、如图9所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表。

闭合开关S后，若两灯都能发光，则A.a、b均为电流表B.a、b均为电压表C.a为电流表，b为电压表D.a为电压表，b为电流表8、在图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）A．4.8V，1.2V B．6V，1.2V；C．1.2V，6V；D．1.2V，4.8V.9、如图所示电路中，若使电阻R1与R2并联，图中的电表分别是A．①是电压表，②是电压表，③是电流表B．①是电压表，②是电流表，③是电压表C．①是电流表，②是电压表，③是电流表D．①是电流表，②是电流表，③是电压表10、在图所示电路中，电源电压保持不变，当开关 S1闭合，S2断开时，电压表的读数是3V；当开关S1断开，S2闭合时，电压表的示数是5V，则S2断开时，灯L1和L2两端电压分别为:A.2V和3V;B.3V和2V;C.2V和8V;D.2V和5V.11、某校物理兴趣小组设计了下列所示的四种用电流表和电压表示数反映弹簧所受压力大小（即物体所受的重力）的电路，其中R是定值电阻，R′是滑动变阻器，电源两极间电压恒定.则能实现物体所受重力越大，电表示数越大的电路是12、.将两只滑动变阻器按如图所示方法连接，要使这两只变阻器连入电路的电阻最大，应把滑片P1、P2放在:A．滑片P1放在最右端，滑片P2也放在最右端;B．滑片P1放在最左端，滑片P2也放在最左端;C．滑片P1放在最右端，滑片P2放在最左端;D．滑片P1放在最左端，滑片P2放在最右端.13、在图所示的电路中，①②③④处的电表分别是:A.表①是电压表，表②③④是电流表;B.表①③是电压表，表②④是电流表;C.表①②是电压表，表③④是电流表;D.表①③④是电压表，表②是电流表.14、如右图所示电路，当开关S闭合时，电压表V示数不变。

滑动变阻器（练习）一、单选题1．（2021八上·椒江期末）如图是滑动变阻器的结构和连入电路的示意图。

当滑片P 向左滑动时，连入电路的电阻变小的是( )A．B．C．D．2．（2020八上·仙居期末）滑动变阻器连入电路的四种接法，当滑片P向右滑动时，连入电路阻值增大的是()A．B．C．D．3．如图是音响上音量调节装置，其简化电路如图右，需在M、N间接入一个滑动变阻器，使滑片P 向右移动时电流减小，音量降低。

下列连接方式中可行的是（）A．M接A，N接B B．M接c，N接D C．M接A，N接D D．M接C，N接B 4．（2020八上·吴兴期末）如图所示的滑动变阻器连入电路的4种接法中，当滑片P向右滑动时，滑动变阻器连入电路部分的电阻增大的是（）A．B．C．D．5．（2020八上·拱墅期末）如图所示是实验室常用的一种滑动变阻器。

关于该滑动变阻器的构造，下列说法正确的是（）A．金属棒是绝缘体，瓷筒是导体B．线圈是用电阻率较大的合金线制成C．滑片与线圈之间是绝缘的D．制成线圈的合金线所有表面都是绝缘的6．（2021八上·江干期末）滑动变阻器的滑片移动时，接入电路的电阻发生变化的原因是（）A．通过滑动变阻：器的电流发生变化B．加在滑动变阻器两端的电压发生变化C．连入电路的电阻丝长度发生变化D．接入电路的电阻丝的横截面积发生变化7．如图是一种自动测定油箱内油面高度的装置示意图，R'是一种特制的滑动变阻器，AOB是一根可绕O点转动的金属导体，从油量表(即电流表)指针所指的刻度知道油面高度，则它的工作过程是() 。

A．油面升高，R'变大，油量表示数变小B．油面降低，R'变大，油量表示数变大C．油面升高，R'变小，油量表示数变大D．油面降低，R'变小，油量表示数变大二、填空题8．（2021八上·义乌月考）将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1放在，P2放在。

滑动变阻器的正确选用练习题(17)1、某班同学到实验室做“测定小灯泡功率”的实验．被测小灯泡的额定电压为2.5V，电阻约为10Ω实验室有如下器材：电源（电压为6V）、电流表（0～0.6A 0～3A）、电压表（0～3V 0～15V）、开关各一个，导线若干，滑动变阻器三只：R1（5Ω0.5A）、R2（50Ω0.5A）、R3（500Ω1A）．同学们设计的电路如图甲所示：（1）最合适的滑动变阻器应选用（选填R1、R2、R3）（2）实验前在检查仪器时，发现电流表指针如图乙所示，则接下来的操作是．（3）经检查无误后，闭合开关，调节滑动变阻器的滑片到某一位置，电流表和电压表的示数如图丙所示，则此时通过小灯泡的电流是，灯泡两端的电压是V，此时小灯泡的电阻是（电阻计算的结果保留二位小数），灯泡的实际功率是．（4）改变滑动变阻器的阻值，多次测量通过小灯泡的电流和它两端的电压，根据记录的数据，同学们画出了小灯泡中电流随其两端电压变化的关系图象（如图丁），根据图象提供的信息，算出小灯泡的额定功率为W，小灯泡灯丝电阻随电压增大而（选填“增大”“减小”或“不变”）2、甲、乙两组同学做“测定小灯泡的电功率”实验，器材完好，电源电压为4.5伏，且保持不变，几个不同的小灯都标有“2.5伏”字样，有若干个，2种规格的滑动变阻器，其中A规格标有“20Ω2A”字样，B规格标有“5Ω3A”字样．（1）甲组同学选用A规格的滑动变阻器，并按图所示的电路图连接．该同学在连接电路时，应将开关处于状态；闭合开关前，应将滑动变阻器的滑片P置于端．（选填“左”或“右”）（2）实验电路接好后，合上开关时，部分同学发现电路出现故障，主要有下表所列的两种情况，请根据现象和检测结果指出故障的可能原因：1题图（3）排除故障后，该组同学将滑动变阻器的滑片P 移至某一位置时，发现电压表的示数为2V ，此时他应向移动滑动变阻器的滑片P （选填“左”或“右”），直至小灯泡正常发光，此时滑片的位置恰好在变阻器中点上（即变阻器连入电路的电阻为10欧），则该小灯的额定功率为（4）乙组同学同样按图正确连按电路，实验步骤操作正确．当闭合电键S 后，发现小灯发光较亮，电流表与电压表的示数分别如图所示，则此时实验选用了规格的滑动变阻器．（选填“A ”或“B ”），若移动该变阻器的滑片，则该小灯泡正常发光．（选填“能”与“不能”）（5）下表为其中某小组的实验记录分析表：老师认为该小组数据处理过程有误，你认为该小组的错误是 ．老师提醒同学仔细研究实验所得的数据，还能发现实验中小灯泡灯丝的电阻（选填“变大”、“不变”或“变小”），你认为产生此现象的原因是实验序号 电压表示数/V 1 2.0 额定功率/W 功率/W 电流表示数/A 0.66 0.34 0.5 2.5 0.22 0.2 0.17 3 2 P= (0.34+0.5+0.66)/3 =0.53.03、（2014 山西）在测量小灯泡电功率的实验中，实验室所提供的器材有:电源(电压恒为6V)，额定电压为2.5V ，电阻约为10Ω的小灯泡，电流表、电压表、开关各一个，导线若干.滑动变阻器规格有“10Ω 、lA ’，“50Ω 、1.5A ’，)两个。

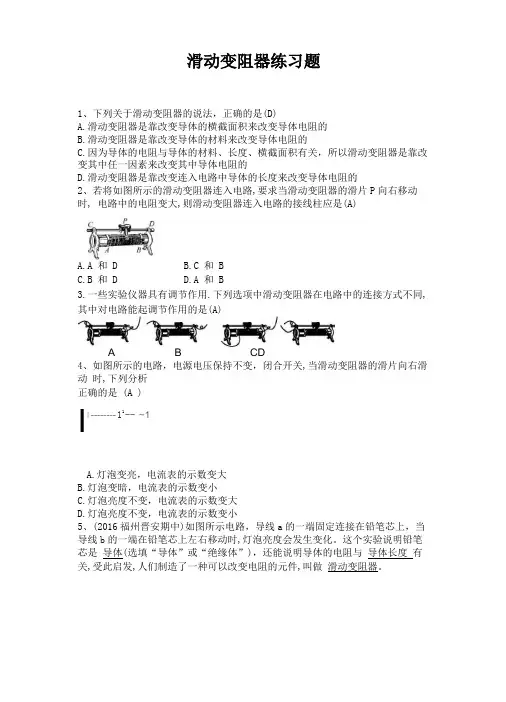

滑动变阻器练习题1、下列关于滑动变阻器的说法，正确的是(D)A.滑动变阻器是靠改变导体的横截面积来改变导体电阻的B.滑动变阻器是靠改变导体的材料来改变导体电阻的C.因为导体的电阻与导体的材料、长度、横截面积有关，所以滑动变阻器是靠改 变其中任一因素来改变其中导体电阻的D.滑动变阻器是靠改变连入电路中导体的长度来改变导体电阻的2、若将如图所示的滑动变阻器连入电路,要求当滑动变阻器的滑片P 向右移动时, 电路中的电阻变大,则滑动变阻器连入电路的接线柱应是(A)A.A 和 DB.C 和 BC.B 和 DD.A 和 B3.一些实验仪器具有调节作用.下列选项中滑动变阻器在电路中的连接方式不同, 其中对电路能起调节作用的是(A)A B CD4、如图所示的电路，电源电压保持不变，闭合开关,当滑动变阻器的滑片向右滑动 时,下列分析正确的是 (A )I -------- 11-- ~1 A.灯泡变亮，电流表的示数变大B.灯泡变暗，电流表的示数变小C.灯泡亮度不变，电流表的示数变大D.灯泡亮度不变，电流表的示数变小5、(2016福州晋安期中)如图所示电路，导线a 的一端固定连接在铅笔芯上，当 导线b 的一端在铅笔芯上左右移动时,灯泡亮度会发生变化。

这个实验说明铅笔 芯是导体(选填“导体”或“绝缘体”)，还能说明导体的电阻与 导体长度 有关,受此启发,人们制造了一种可以改变电阻的元件,叫做 滑动变阻器。

I6、用笔画线代替导线,将图中元件连接成电路,要求:向右移动滑片,灯泡变亮.答案:如图所示:7、如图所示是“滑动变阻器改变电路中的电流”的实物图,请你在虚线框内画出助你学习1、“三看法”判断滑动变阻器阻值变化一看柱:弄清滑动变阻器连入电路的两个接线柱。

二看丝:弄清连入电路的电阻丝是哪一部分。

三看变化:根据滑片P的移动分析接入电路中的电阻丝长度的变化,从而明确接入电路中的电阻的变化。

2、滑动变阻器接法规律知识擂台【课时达标】选题测控表知识点题号变阻器8滑动变阻器的使用1、 2、 3、 4、 5、6、 7、9、 10、 11、 121.在如图所示的电路中,用滑动变阻器调节灯的亮度,若要求滑片 P 向右端滑动时灯泡逐渐变暗,则下列接法正确的是( A )A.M 接 C,N 接 BB.M 接 A,N 接 BC.M 接 C,N 接 DD.M 接 A,N 接 D解析:滑动变阻器一共有四个接线柱,用滑动变阻器调节灯泡的亮度,要把它和灯泡串联在电路中，并且取它上、下各一个接线柱接入电路.根据题意,滑片P向右端滑动时灯泡逐渐变暗,说明电路中的电流变小,滑动变阻器接入电路的电阻变大，由此可以确定滑动变阻器的下端必须接C接线柱,上端接A或B都可以. 2、(2016庆阳宁县月考)如图所示,滑动变阻器有4个接线柱,使用时只需接入其中2个,因此有几种接法.在这些接法中,不能改变电阻大小并且可能损坏仪器的接法是( A )A.接A和DB.接B和CC.接A和BD.接C和D解析:选择滑动变阻器上面两个接线柱时,只把金属杆接入了电路,相当于导线, 接入电路时电路中会产生很大的电流,可能会损坏仪器.故选A.3.如图所示电路中 ,当滑动变阻器滑片 P 向右移动时灯泡的亮度不变的是(D)I果用“一上一下”接法.连人电阻号线越长，电阻越大，口黑滑片向右梅动电阻「变大，则连接线图下端,左边楼线柱如果滑片向右移动电阻变小，则连接线囹下墙L右边横线柱A B C D【解析】滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻的。

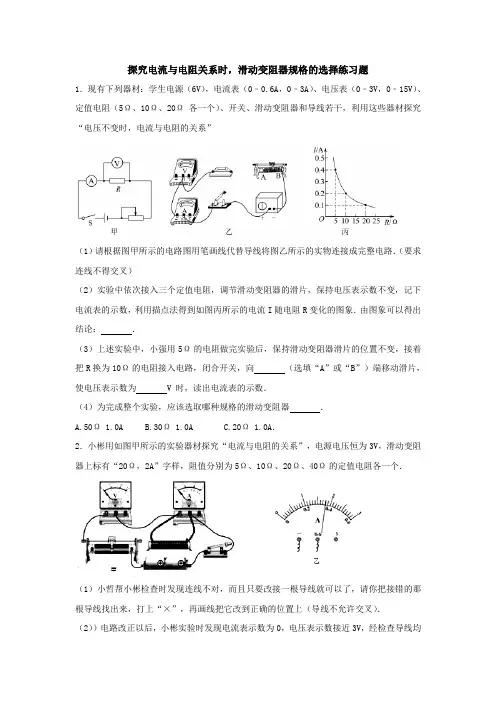

探究电流与电阻关系时，滑动变阻器规格的选择练习题1．现有下列器材：学生电源（6V），电流表（0﹣0.6A，0﹣3A）、电压表（0﹣3V，0﹣15V）、定值电阻（5Ω、10Ω、20Ω各一个）、开关、滑动变阻器和导线若干，利用这些器材探究“电压不变时，电流与电阻的关系”（1）请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路．（要求连线不得交叉）（2）实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图象．由图象可以得出结论：．（3）上述实验中，小强用5Ω的电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把R换为10Ω的电阻接入电路，闭合开关，向（选填“A”或“B”）端移动滑片，使电压表示数为V 时，读出电流表的示数．（4）为完成整个实验，应该选取哪种规格的滑动变阻器．A.50Ω 1.0AB.30Ω 1.0AC.20Ω 1.0A．2．小彬用如图甲所示的实验器材探究“电流与电阻的关系”，电源电压恒为3V，滑动变阻器上标有“20Ω，2A”字样，阻值分别为5Ω、10Ω、20Ω、40Ω的定值电阻各一个．（1）小哲帮小彬检查时发现连线不对，而且只要改接一根导线就可以了，请你把接错的那根导线找出来，打上“×”，再画线把它改到正确的位置上（导线不允许交叉）．（2））电路改正以后，小彬实验时发现电流表示数为0，电压表示数接近3V，经检查导线均完好且接触良好，则电路发生的故障可能是．（3）排除故障后，如果他们先用5Ω的电阻做实验，闭合开关，调节滑动变阻器的滑片P，使电压表的示数达到某一值时，电流表的示数如图乙所示，此时电路中的电流为A．（4）如果他们用5Ω的电阻做实验时，滑动变阻器的滑片刚好在上图所示位置，接下来把5Ω换成10Ω电阻后，为保持电压表的示数不变，应将滑动变阻器的滑片P 向端移动（选填“左”或“右”）．（5）再将10Ω定值电阻换成20Ω定值电阻，重复以上步骤．实验记录的多组数据如下表所示．分析数据可得出结论：当电压一定时，通过导体中的电流与导体的电阻成比．实验次数定值电阻Ω）电流表示数（A）1 52 10 0.183 20 0.09（6）小彬同学换用40Ω的定值电阻接着进行上述实验，请判断他能否顺利完成并说明理由．．。

电阻、滑动变阻器练习题(一)1. 温度一定时 ,比较两根铜制导线电阻的大小 ,下列正确的是 ( ) A. 长导线的电阻的一定大 B. 细导线的电阻一定大C.粗细相同,长导线电阻一定大D. 粗细相同 ,短导线电阻一定大2、有 A 、B 、C 、D 四根导线， A 是镍鉻合金线，其余三根是铜线； B 、C 粗细相同， C 长 B 短； C 、D 长度相同， C 粗 D 细； A 、 D 长度、粗细均相同。

则这四根导线的电阻关系是： B C D A3. 一只阻值为 0.1 欧的电阻与另一只阻值为 10欧的电阻并联 ,并联后的等效电阻 ( ) C. 等于 10.1 欧 D. 小于 10 欧但大于 0.1 欧B. 与导体中的电流强度成反比D. 决定于导体的材料、长度和横截面积6. 一个导体两端的电压由小变大，可以断定导体的电阻值 ( )A. 增大B. 保持不变C. 减小7. 两个导体并联起来，总电阻减少。

这是因为相当于导体的 ( ) A. 横截面积增大 B. 横截面积减小 C. 长度增加8、使用滑动变阻器时， 闭合开关前， 应把滑动变阻器的滑片调到阻值最大， 下列各图中滑片位置正确的是： ( )9、为架设一条输电线路，有粗细相同的铁线和铝线可供选择，下面最好的选择与正确的分析应是(A ．因铁线坚硬，应选铁线B ．因铝线易于架设，应选铝线C ．因铁线便宜，应选铁线D．因铝线电阻小，应选铝线10、如图 8 所示的变阻器四种不同接法的电路中，闭合开关后，当滑片向右移动时，电路中灯泡变亮的是(11、在探究“决定电阻大小的因素”问题时，某同学作了如下的猜想：猜想一：导体的电阻可能与导体的长度有关；猜想二：导体的电阻可能与导体的材料有关； 猜想三：导体的电阻可能与导体的横截面积有关；为了便于研究多因素的问题， 我们通常采用 法，即每次挑选两根合适的导线， 测出通过它们的电流， 然后进行比较。

AB CD E FGm） 度长0 1 5 050 1 2 15 5 0积面截22m横m0 36 086 08 88材料锰铜钨镍鉻 丝锰铜钨锰铜镍鉻 丝A.小于 0.1 欧B. 等于 1 欧 4. 导体的电阻 ( )A. 跟导体两端的电压成正比 C.决定于电路中的电流强度和电压 5. 一段铜丝，对折起来后它的电阻到原来的 _______ , 这是因为它的 ________ 变小，而 __________ 变大的缘故。

初三物理滑动变阻器习题一、选择题：1. 滑动变阻器的主要作用是____。

A. 调节电流大小B. 调节电压大小C. 调节电阻大小D. 调节电感大小2. 滑动变阻器的最常见形式是____。

A. 线圈B. 固定电阻C. 可变电容器D. 电位器3. 滑动变阻器的阻值通常由____。

A. 长度决定B. 直径决定C. 材料决定D. 电压决定4. 以下哪种说法是不正确的？A. 滑动变阻器可以调节电阻大小。

B. 滑动变阻器的滑片可以在固定电阻上滑动。

C. 滑动变阻器的滑片与接触点之间具有一定的电阻。

D. 滑动变阻器只能调节电流大小。

5. 一个滑动变阻器的阻值范围是____。

A. 0Ω-10ΩB. 10Ω-100ΩC. 100Ω-1000ΩD. 1000Ω-10000Ω二、解答题：1. 简述滑动变阻器的工作原理。

滑动变阻器是一种可以调节电阻大小的电子元件。

它由固定电阻和滑片两部分组成。

固定电阻通常由一条细而长的导线组成，而滑片则是与导线相接触并可以在导线上滑动的金属材料。

当滑片滑动到导线的不同位置时，其所接触到的导线长度就不同，从而导致整个电阻的值发生变化。

滑动变阻器的工作原理可以通过电阻公式R = ρ(L/A)来解释。

其中，R表示电阻，ρ表示电阻率，L表示滑片所接触到的导线长度，A表示导线的横截面积。

可以看出，滑动变阻器的电阻大小取决于滑片所接触的导线长度和导线的截面积。

当滑片滑动到导线的不同位置时，导线长度发生变化，从而电阻也随之改变。

2. 请描述一个使用滑动变阻器的实际应用场景。

一个使用滑动变阻器的实际应用场景是调光灯的调节电流和亮度。

在一个房间中，如果灯光太亮，可以通过调节滑动变阻器的滑片位置来增加电阻的大小，从而降低电流，减小灯光的亮度。

相反，如果灯光太暗，可以通过将滑片位置向下滑动，减小电阻的大小，增加电流的值，提高灯光的亮度。

滑动变阻器在调光灯中的应用具有以下优势：首先，滑动变阻器的调节范围广，可以根据需要调节电流大小，实现灯光亮度的调节；其次，滑动变阻器的调节过程简单，只需要通过滑动滑片就可以轻松实现亮度的调节；最后，滑动变阻器具有稳定性好的特点，可以长时间稳定地提供所需的电阻值。

电功率题型练习-滑动变阻器1、滑动变阻器是一种较常见的电学器材。

物理实验室中有一标有“10Ω1A ”的滑动变阻器，小明同学对它进行了研究，得到了以下些结论，其中错误的是( ) A ．此滑动变阻器能连入电路中的最大阻值是10Ω B ．当此滑动变阻器中的电流不超过1A 时，它能安全使用 C ．当此滑动变阻器两端的电压不超过10V 时，它能安全使用 D ．此滑动变阻器在安全使用时，它消耗的最大功率是10W2、如图所示电路中，电源电压恒定，R l 为定值电阻，R l 为滑动变阻器。

闭合开关S 后，滑动变阻器滑片自b 向a 移动的过程中（ ）A ．电流表A 的示数变大，电压表V 2的示数与电流表A 的示数之比变大B ．电流表A 的示数变大，电压表V 1的示数与电流表A 的示数之比变小C ．电压表V 1的示数不变，电路消耗的总功率变大D ．电压表V 2的示数变小，电路消耗的总功率变大3、如图所示是探究并联电路电流特点的一种实用电路，闭合开关S ，灯泡L1、L 2都正常发光。

过一会儿，由于灯泡L 1的质量问题，灯丝被烧断了。

则下列说法正确的是（ ）A.滑动变阻器实际功率变小B.灯泡L 2额定功率变大C.灯泡L 2亮度不变D. 滑动变阻器实际功率变大4、某同学在探究“灯的亮度是否与电压有关”时，将实物按如图所示的电路连接，进行实验操作前，作出如下判断，其中合理的是 ( )A ．若滑片P 向a 端滑动时，电压表示数会变小，灯会变暗B ．若滑片P 向b 端滑动时，电压表示数会变小，灯会变亮C ．应将灯和滑动变阻器的位置互换后，移动滑片进行观察D ．应将电压表接c 点的导线改接在d 点后，移动滑片进行观察5、如图所示电路中，电源电压恒定，滑动变阻器R2的滑片滑到a 端时，电阻R 1消耗的功率为7.2W ，滑动变阻器R 2的滑片滑到b 端时，电阻R 1消耗的功率为0.8W ，此时电压表示数为4V 。

则滑片在b 端时，电流表的示数为（ ） A.1.8A B.1.2A C.0.4A D.0.2A6、将一个标有“20V ，10W ”的灯泡与一个最大阻值为40Ω的滑动变阻器串联，接 在20V 的电源上，闭合开关移动滑片的过程中，灯泡功率的变化范围是（ ） A.0W ～10W B.2.5W ～10W C.5W ～10W D.10W ～20W7、某同学做电学实验时，电路如图所示，已知他所用的电流表的量程为0-0.6A，电压表的量程为0-3V，为10Ω，S闭合后，在实验操作无误电源电压6V保持不变，滑动变阻器的最大阻值为50Ω，定值电阻R的情况下，正确的说法是( )A.电流表的最大示数为0.6AB.滑动变阻器消耗的最小功率为0WC.电压表的最小示数为1VD.电阻R消耗的最大功率为1.8W8、在如图所示的电路中，电源电压保持不变，开关S闭合后，调节滑动变阻器滑片P的位置，当灯泡L恰好正常发光时，电流表的示数为0.5A，电压表的示数为2V，则关于该电路，下述判断正确的是（）A.电源电压是2VB.灯泡的额定功率是1WC.若滑片再向右滑动，灯泡有可能被烧毁D.若滑片再向右滑动，电流表示数将减小，电压表示数将增大9、右图所示的电路中，电源电压为30V,定值电阻为30Ω，滑动变阻器标有“60Ω1.5A”字样，在该电路正常使用的情况下，则（）A.电路消耗的最大功率为75WB.电流表的最大示数为1.5 AC.滑动变阻器消耗的最小功率为45WD.电路总电阻的变化范围为15Ω～20Ω10、下图是伏安法测小灯泡电阻、功率的实验电路图。

《滑动变阻器》习题一、选择题1.在长短和粗细相同的之间选择做变阻器的电阻线，最好应选（）A.铜B. 锰铜合金C. 锰铜合金、铜、铝都一样D.铝2.一些实验仪器具有调节作用。

图中的滑动变阻器在电路中的连线方式不同，其中对电不能起调节作用的是（）3.如图所示，要使滑动变阻器的滑片P向右移动时电阻变大，应选择的接线柱是（）A. A，DB. B，CC. A，BD. C，D4.滑动变阻器的电阻能改变，是由于改变了（）A.电阻线的长度B.电阻线的横截面积C.电阻线的材料D.电阻线的密度5.生活中常用的可调节亮度的台灯实际上是通过旋钮调节电路中的变阻器来调节灯的亮度的。

以下关于这种灯的说法中不正确的是（）A.变阻器和灯泡是串联的 B. 灯越亮时变阻器接入电路中的电阻值越小C. 台灯上不需安装开关D. 灯光弱比灯光强时电路中的电流小6.在如图所示的电路中，用滑动变阻器控制灯的亮度。

要求滑片P向左滑动时灯逐渐变亮，则下列接法中正确的是（）A.M接C，N接DB. M接A，N接BC. M接C，N接BD. M接A，N接D7.使用滑动变阻器改变电路中电流大小时，在闭合开关前，应把滑动变阻器连在电路中的阻值调到最大。

下图中滑片P 的位置正确的是 （ ）8.如图所示，将两个滑动变阻器接入电路，为了使电路中的电流最小，则 （ ）A.P 1放在最左端，P 2放在最右端B. P 1放在最右端，P 2放在最左端C. P 1、P 2都放到最左端D. P 1、P 2都放到最右端二、 填空题9.如图所示为滑动变阻器的结构示意图，其中各段电阻是R AP =120Ω，R PB =80Ω，则此变阻器的阻值变化范围是 ，AC 间电阻为 Ω，CD间电阻为 Ω，AB 间电阻为 Ω。

若将BC两个接线柱接入电路中，则闭合开关前，滑片P 应位于最 端（选填“左”或“右” ）。

10.在“学习使用滑动变阻器”的实验中：（1）连接实物时，开关应当处于 状态，滑片P 应移至 位置。

图7图6 滑动变阻器此 类 题 的 关 键 在 于 等 效 图1、串联电路是分压电路，在串联电路中，电阻越大的，分的电压越 （多或少）；并联电路是分流电路，在并联电路中，电阻越大的分的电流越 （多或少）。

2、串联：一般由公式U=IR 得，通过电阻的电流越大，它两端的电压也越 （大或小）；并联：一般由公式I=U/R 得，当电压不变时，电阻越大，电流就越 （大或小）； 3、在串联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将变 （大或小）；在并联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将变 （大或小）。

4、电流表的特点是电阻很 （大或小），通常相当于 ，电压表的特点是电阻很 （大或小），通常相当于 。

逻辑推理：（一）．串联电路5、如图1，是典型的伏安法测电阻的实验电路图，当滑片P 向右移动时，请你判断A 表和V 表的变化。

关键：先由滑片移动，确定 的变化，根据串联电路特点，由欧姆定律判断 的变化，最后根据欧姆定律的变形公式判断 电压的变化再判定 的电压。

练习（1）、如图2，当滑片P 向左移动时，A 表和V 表将如何变化。

（2）、如图3，当滑片P 向左移动时，A 表和V 表将如何变化6、在如图4所示电路中，当闭合开关后，滑动变阻器的滑动片P 向右移动时（ ） (A)电流表示数变大，灯变暗。

(B)电流表示数变小，灯变亮。

(C)电压表示数不变，灯变亮。

(D)电压表示数不变，灯变暗。

7、在如图5所示电路中，当闭合开关后，滑动变阻器的滑动片P 向右移动时（ ） (A)电压表示数变大，灯变暗。

(B)电压表示数变小，灯变亮。

(C)电流表示数变小，灯变亮。

(D)电流表示数不变，灯变暗。

（二）、并联电路8、如图6，当滑片P 向右移动时，A 1表、A 2表和V 表将如何变化？关键：先由滑片移动，确定 的变化，根据并联电路特点，电压不变，由欧姆定律判断 支路的变化，最后根据并联电路特点，判断 电流的变化。

LSL滑动变阻器的使用1、滑动变阻器应与被调节的用电器串联。

2、使用前，要观察所用滑动变阻器的最大电阻值（阻值变化范围）和允许通过的最大电流，通过滑动变阻器的电流不能超过这个最大电流。

3、连入电路时，应“上、下”各连接一个连线柱，这样才能起到调节作用。

同时接上方两个接线柱相当于导线（这两点等同于同一点），同时接下方两个接线柱相当于定值电阻。

调节作用决定于下方使用的接线柱，接反则效果相反。

远离下方使用的接线柱则接入电阻增大，反之。

4、电流不经过滑片，不能起到调节作用。

5、闭合电路前，应将滑片移动到电阻最大的位置，防止电流过大烧坏电路元件，可以保护电路。

练习1、根据电路图连接实物图。

2、小强学习了滑动变阻器的使用方法后，想利用如图所示的器材设计一个可以控制电铃声音大小的电路，请你协助他完成下列任务：（1）连接好实物图；（2）画好正确连接后的电路图； （3）针对你所设计的电路，如果要使电铃的声音越来越响，滑动变阻器应向 调节。

3、根据实物图画出电路图。

L 1 L 2L 1 L 2L 2L 1 SL 1 L 2L 1 L 2L 2L 1 S4、滑动变阻器是靠改变接入电路中电阻丝的来改变电阻，从而改变电路中，一个滑动变阻器上标有“30Ω，2A”的字样，其中“30Ω”表示，“2A”表示．5、下列用电器需要用到变阻器的是（多选）（）A．普通白炽电灯；B．调温电烫斗；C．收音机上的音量调节旋钮；D．电饭锅．6、如图1所示，把滑动变阻器B、D端接入电路时，要使变阻器连入电路部分的电阻增大，则滑片P应向（填“左”或“右”）滑动．若此变阻器铭牌标有“20欧姆1安培”字样，表示这个变阻器电阻变化范围是欧姆，允许通过的最大电流是安培．滑片P 移至中点时接入的阻值R A P=欧姆．将这个变阻器接入如图2 所示的电路中，滑片P向左移动时，电路中的电流将．7、如图所示电路，电源电压不变，闭合开关S，当滑片P向右移动时灯泡L的亮度（选填“变暗”或“不变”），电压表示数（选填“变大”、“变小”或“不变”），电流表示数（选填“变大”、“变小”或“不变”）．8、如图所示，电阻R和滑动变阻器组成并联电路，此电路__________ （填“有”或“没有”）发生短路的可能．9、如图所示的是插入式电阻箱的结构示意图，它的最大电阻值是________Ω，图中A、B两个接线柱之间的电阻值是______Ω．10、下列说法中不正确的是（）A．滑动变阻器在一定范围内可以连续改变连入电路的阻值，但不能读出阻值B．电阻箱不可以连续地改变连入电路的阻值，但可以读出阻值C．要使变阻器能改变通过用电器的电流，必须将它与用电器串联D．滑动变阻器的接线柱不分正、负，因而无论怎样接入电路效果都完全一样11、在用滑动变阻器改变灯泡亮度的实验中，对于连接实验电路的注意事项，不必要的一点:A．连入变阻器时，应使滑片位于变阻器值最大的位置；B．开关、电流表应接在靠近电源电流流出的一端；C．连接电路时，应先将开关断开；D．电流表应与灯泡串联，并使它的“+”接线柱，靠近电源的“+”极一端．12、如图是滑动变阻器的结构和连入电路的示意图。

八年级电学专题（七）滑动变阻器的取值范围【同步练习】一、选择题1．如图所示，为我省某中学物理兴趣小组的同学们设计的电子身高测量仪电路图。

其中定值电阻R1=6Ω，电源电压恒为4.5V，滑动变阻器R2的规格为“15Ω，5A”，电压表的量程为0﹣3V，电流表的量程为0～0.6A，闭合S，则（）A．当测矮个同学身高时，电流表的示数变小B．当测高个同学身高时，电压表的示数变小C．当R2接入电路中的电阻为9Ω时，电压表的示数为2.7VD．为了保证电路中各元件安全工作，变阻器接入电路的阻值范围是0～12Ω2．如图甲所示，电源电压不变，小灯泡L允许通过的最大电流为0.6A，滑动变阻器R的最大阻值为50Ω，电流表量程为“0~0.6A”，电压表量程为“0~15V”。

闭合开关S，在保证电路安全的前提下，最大范围调节滑动变阻器的滑片P，分别绘制了电流表示数与电压表示数、电流表示数与滑动变阻器R连入电路阻值的变化关系图象，如图乙、丙所示。

则下列说法中正确的是（）A．电源电压为16VB．当电流表示数为0.25A时，滑动变阻器连入电路的阻值为45ΩC．若滑动变阻器连入电路的阻值变小，则电压表V与电流表A示数之比变小D．若将电压表量程换为0~3V，滑动变阻器允许连入电路的阻值范围为18~50Ω3．某次实验中，李明同学连接了如图所示的电路，若电源电压为6V，且保持不变，电阻R1＝7Ω，滑动变阻器R2的最大阻值为20Ω。

他所选用的电压表量程为0~3V，电流表量程为0~0.6A。

为了保证电路安全，实验中滑动变阻器接入电路的阻值范围是（）A．0~3ΩB．0~7ΩC．3Ω~7ΩD．7Ω~10Ω4．如图所示的电路中，电源电压为18V且保持不变，电流表量程为“0~0.6A”，电压表量程为“0~15V”。

小灯泡标有“6V0.5A”字样（不考虑温度对灯丝电阻的影响），滑动变阻器上标有“60Ω1A”字样。

闭合开关，在保证电路元件安全情况下，下列说法正确的是（）A．灯泡变亮时，电流表和电压表示数都变大B．电路中电流变化范围是0.25~0.5AC．电压表的示数变化范围是“10~15V”D．滑动变阻器接入电路的阻值变化范围是“24～50Ω”5．如图甲所示，电源电压恒为9V，滑动变阻器的最大阻值为100Ω，电流在0.1A～0.4A 之间时电子元件均能正常工作。

14.2 滑动变阻器一．选择题1．如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是（）A．B．C．D．2．在探究一个用电器中电流随电压变化关系时，小明连接好的电路如图所示，闭合开关，发现电流表、电压表均有示数，调节滑动电阻器，电流表、电压表示数都不变化，小明连接的电路有不妥之处，改正的方法是（）A．将导线K的a端移至接线柱A B．将导线M的c端移至接线柱BC．将导线M的c端移至接线柱D D．将导线L的b端移至接线柱D3．如图是学生设计的模拟调光台灯电路．闭合开关灯泡发光后，无论如何移动回形针，发现灯泡亮度几乎不变，产生这一现象的原因可能是（）A．灯泡被短路B．电源被断路C．灯泡灯丝的阻值太小D．金属丝的总阻值太小4．滑动变阻器的滑片P滑动时，接入电路的电阻发生变化的原因是（）A．加在电阻丝两端的电压发生变化B．电阻丝横截面积发生变化C．连入电路的电阻丝长度发生变化D．通过变阻器的电流强度发生变化5．在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，则下列接法正确的是（）A．M接A，N接B B．M接C，N接DC．M接C，N接B D．M接A，N接D6．如图滑动变阻器，要在滑片右移时接入电路中的电阻变小，应连接哪两个接线柱（）A．B，D B．A，B C．A，C D．B，C7．下面三个电学实验：a、探究电流与电压的关系；b、探究电流与电阻的关系；c、伏安法测电阻都要用到滑动变阻器，关于滑动变阻器，下列说法错误的是（）A．三个实验中，它都起保护电路的作用B．三个实验中，它都起改变部分电路两端电压的作用C．三个实验中，它都起完成多次测量求平均值的作用D．三个实验闭合开关前，滑片都要调到最大阻值处8．如图所示，下列说法不正确的有（）A．在测定值电阻的阻值实验中，改变滑动变阻器的阻值目的是为了多次测量取平均值减小误差B．在探究电流与电压的关系实验中，改变滑动变阻器的阻值是为了改变电阻两端的电压C．在探究电流与电阻的关系试验中，滑动变阻器的主要作用是为了保护电路D．将图中电阻R换成小灯泡，滑片P由b向a端缓慢移动，灯泡变亮，与比值变大二．填空题9．如图所示，电阻箱的示数是Ω．10．滑动变阻器是通过改变导体的来改变电阻，从而改变电路中的电流．某滑动变阻器上标有“100Ω 1A”的字样，其中100Ω表示，1A表示．11．如图所示为旋转式变阻器，是通过改变接入电路的电阻片的来改变其连入电路的电阻的大小．若图中旋转式变阻器的B、C两接线柱连入电路，则连入电路的弧形电阻片是段（选填“AP”、“PB”或“AB”）．若将该旋转式变阻器接入收音机中当作音量开关，当轴沿顺时针方向旋转时，收音机的音量将（选填“变大”、“变小”或“不变”）．12．如图所示，若要使滑动变阻器的滑片P 向A端滑动时，小灯泡变亮，那么应该将滑动变阻器的接线柱和C接在电路的M、N两端．13．如图甲所示，闭合开关S前，滑动变阻器的滑片P应滑到端（选填“a”或“b”）；闭合开关S，调节滑动变阻器，电流表的示数如乙图所示，通过灯L的电流为A．14．如图所示的电路中，当闭合开关后，把滑动变阻器滑片向右移动，这时滑动变阻器接入电路中的阻值将，灯泡的亮度将变．三．解答题15．如图为“用滑动变阻器改变电流”的实验．（1）在闭合开关前，滑片P应移动到最（填“左”或“右”）端．（2）滑片向A端滑动时，小灯泡（填“变亮”“变暗”或“不变”）（3）开始实验后，如果甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是．16．电位器是电器设备中常用的电路元件，实物与结构示意图如图所示，在音响设备中电位器必须与扬声器（填“串”或“并”）联．已知流过扬声器线圈中的电流越大，音量越强，若要实现沿顺时针方向旋转调节旋纽时，提高音量，必须将和（填相应的字母）接入电路．17．在“用滑动变阻器改变电路电流”试验中，连接电路时，电键应处于状态；在图（a）所示电路中，闭合电键前，滑片应移到变阻器的端（选填“左”或“右”），试接触后发现电流表的表盘如图（b）所示，发生这一现象的原因是．经思考后，重新连接进行实验，闭合电键后，电流表的示数如图（b）所示，此时电路中电流为安．18．电阻箱也是一种变阻器．如图所示是两种常见的电阻箱：旋盘式电阻箱和插孔式电阻箱的示意图，则图甲中电阻箱的示数为Ω，图乙中电阻箱的示数为Ω．19．如图甲所示的是插入式电阻箱的结构示意图，它的最大阻值是Ω，图中A、B两个接线柱之间的电阻值是Ω；如图乙所示，当滑片向B端滑动时，接入电路的电阻（填“变大”、“变小”或“不变”），电流将（填“变大”、“变小”或“不变”）．20．小明练习使用滑动变阻器“改变电路中的电流”和“控制电阻两端的电压”，提供的器材有：电源、电流表、电压表、滑动变阻器R、灯泡L、开关及导线若干．（1）小明连接的图甲电路中存在连线错误，只需改动一根导线，即可使连线正确．请在接错的导线上打“×”，并用笔画线代替导线画出正确的接法；（2）连接电路时，开关S应处在状态，滑动变阻器的滑片P应置于端；（3）正确连接电路后闭合开关，在移动滑动变阻器滑片时，两电表的示数突然都变为零，则电路故障可能为；A．滑动变阻器R短路B．滑片P接触不良C．灯泡L短路D．灯泡L断路（4）若想电流表的示数增大，则滑片P应向移动（“右”或“左”）．参考答案与解析一．选择题1．（2016•新疆）如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是（）A．B．C．D．【分析】首先明确此种接法中被利用的电阻，然后根据接入电路的电阻丝的长度确定电阻的变化．【解答】解：A、图中接A、C接线柱；故当滑片向右移动时，连入电路的电阻丝的长度变大，连入电路的电阻变大，故A不符合题意．B、图中接A、D接线柱；故当滑片向右移动时，连入电路的电阻丝的长度变大，连入电路的电阻变大，故B不符合题意．C、图中接A、B接线柱；故当滑片向右移动时，连入电路的电阻丝的长度不变，连入电路的电阻不变，故C不符合题意．D、图中接B、C接线柱；故当滑片向右移动时，连入电路的电阻丝的长度变小，连入电路的电阻变小，故D符合题意．故选D．【点评】本题考查了滑动变阻器的使用；能够正确的确定接入电路的电阻丝是哪一段，是解答本题的关键．2．（2016•凉山州）在探究一个用电器中电流随电压变化关系时，小明连接好的电路如图所示，闭合开关，发现电流表、电压表均有示数，调节滑动电阻器，电流表、电压表示数都不变化，小明连接的电路有不妥之处，改正的方法是（）A．将导线K的a端移至接线柱A B．将导线M的c端移至接线柱BC．将导线M的c端移至接线柱D D．将导线L的b端移至接线柱D【分析】由电路图可知，滑动变阻器没有按一上一下的原则串联在电路中，而是全接到上方两个接线柱上；要测用电器中电流随电压变化关系时电压表应并联在用电器的两端，而电路图中电压表测电源的电压．【解答】解：A、将导线K的a端移至接线柱A时，滑动变阻器可以改变用电器两端的电压，但电压表测电源的电压示数不变，不能进行实验探究，故A不可行；B、将导线M的c端移至接线柱B时，电压表测用电器两端的电压，通过移动滑片可以改变用电器两端的电压，进行实验探究，故B可行；C、将导线M的c端移至接线柱D时，滑动变阻器被断路，不能改变用电器两端的电压，无法进行实验探究，故C不可行；D、将导线L的b端移至接线柱D时，滑动变阻器被断路，不能改变用电器两端的电压，无法进行实验探究，故D不可行．故选B．【点评】本题考查了滑动变阻器和电压表的使用，关键是知道改正后的电路滑动变阻器应可以改变用电器的电压、电压表测用电器两端的电压．3．如图是学生设计的模拟调光台灯电路．闭合开关灯泡发光后，无论如何移动回形针，发现灯泡亮度几乎不变，产生这一现象的原因可能是（）A．灯泡被短路B．电源被断路C．灯泡灯丝的阻值太小D．金属丝的总阻值太小【分析】本题中的金属丝相当于一个滑动变阻器，它和灯泡串联分压，分析四个选项引起的电路变化选择正确答案．【解答】解：据题意可知，金属丝和小灯泡串联分压，在移动回形针的过程中，发现灯泡发光，但亮度几乎不变；AB、灯泡被短路、电源被断路，灯都不能发光，故AB不符合题意；C、灯泡和金属丝串联，若灯丝的阻值太小、分压太小，则灯不会发光，故C不符合题意；D、灯泡和金属丝串联，若金属丝的总阻值太小、分压太小，在移动回形针的过程中，灯两端的电压几乎不变，灯泡的实际功率几乎不变，灯泡的亮度几乎不变，故D符合题意．故选D．【点评】此题主要考查的是串联电路的分压特点、灯泡的亮度变化等问题，属于基础题目．4．滑动变阻器的滑片P滑动时，接入电路的电阻发生变化的原因是（）A．加在电阻丝两端的电压发生变化B．电阻丝横截面积发生变化C．连入电路的电阻丝长度发生变化D．通过变阻器的电流强度发生变化【分析】根据滑动变阻器的工作原理进行判断：改变连人电路电阻丝的长度，改变连人电路的电阻，改变电路中的电流．【解答】解：滑动变阻器的滑片P滑动时，接入电路的电阻丝的长度发生变化，导致电路中电流变化，导致滑动变阻器两端电压都发生变化，接入电路的电阻发生变化的原因是电阻丝长度的变化，电阻发生变化的结果是电路电流变化和滑动变阻器两端的电压的变化．整个过程中电阻丝的横截面积都没有变化．故选C．【点评】本题要掌握滑动变阻器的工作原理、连人电路电阻变化的原因和变化的结果．5．在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，则下列接法正确的是（）A．M接A，N接B B．M接C，N接D C．M接C，N接B D．M接A，N接D 【分析】滑动变阻器在使用时，要一上一下连接，且其最终阻值的变化取决于下端接线柱接哪一个，据此，结合题干要求进行解答．【解答】解：滑动变阻器的滑片右移，灯泡变亮，功率变大，根据P=I2R，电路中电流变大．电源电压不变，电流变大，电阻变小，滑动变阻器接入电路的电阻丝变短．M应该接A或B，N接D．故选D．【点评】掌握滑动变阻器的原理、作用、接线柱的接法．并会根据实际功率判断灯泡的亮度．6．如图滑动变阻器，要在滑片右移时接入电路中的电阻变小，应连接哪两个接线柱（）A．B，D B．A，B C．A，C D．B，C【分析】滑动变阻器的正确接法是“一上一下”．判断电阻的大小变化要根据下面的接线柱．【解答】解：滑片向右滑动，接入电路中的电阻变小．所以下面的接线柱一定要接D，上面的可以接A或B．故选A．【点评】此题考查了滑动变阻器的正确接法及电阻大小的判断．7．下面三个电学实验：a、探究电流与电压的关系；b、探究电流与电阻的关系；c、伏安法测电阻都要用到滑动变阻器，关于滑动变阻器，下列说法错误的是（）A．三个实验中，它都起保护电路的作用B．三个实验中，它都起改变部分电路两端电压的作用C．三个实验中，它都起完成多次测量求平均值的作用D．三个实验闭合开关前，滑片都要调到最大阻值处【分析】（1）滑动变阻器的作用：①保护电路；②改变电路中的电流大小，改变部分电路两端的电压；（2）滑动变阻器在使用时，闭合开关前滑片都要调到最大阻值处．（3）在探究电流与电压的关系时，要保持电阻一定，研究电流与电压的关系；在研究电流与电阻关系时，要保持电阻两端电压一定，研究电阻对电流的影响；在伏安法测电阻实验中，多次测量取平均值可以减小测量误差，使测量结果更接近真实值；【解答】解：在探究电流与电压的关系、探究电流与电阻的关系、伏安法测电阻的实验中：（1）在闭合开关前，滑动变阻器的滑片都要调到最大阻值处，起到保护电路的作用；故AD 正确；（2）在实验过程中，调节滑动变阻器的滑片，可以改变部分电路两端的电压，起到分压的作用，故B正确；（3）伏安法测电阻实验滑动变阻器的作用是多次测量求平均值来减小误差，而其它两个实验不是，故C错误．故选：C．【点评】题目列举的三个实验是电学最重要的实验，有相似之处，但都存在本质的区别，注意找出异同，系统掌握．8．如图所示，下列说法不正确的有（）A．在测定值电阻的阻值实验中，改变滑动变阻器的阻值目的是为了多次测量取平均值减小误差B．在探究电流与电压的关系实验中，改变滑动变阻器的阻值是为了改变电阻两端的电压C．在探究电流与电阻的关系试验中，滑动变阻器的主要作用是为了保护电路D．将图中电阻R换成小灯泡，滑片P由b向a端缓慢移动，灯泡变亮，与比值变大【分析】（1）据课本所学的电学实验中滑动变阻器的作用逐个分析即可判断；（2）小灯泡的电阻是变化的，即其受温度的影响，温度越高，电阻越大．【解答】解：A、在测定值电阻的阻值实验中，为了减小误差，即通过改变滑动变阻器的阻值目的多次测量电阻，最后得出电阻的平均值，故A正确；B、在探究电流与电压的关系实验中，改变滑动变阻器的阻值是为了改变电阻两端的电压，故B正确；C、在探究电流与电阻的关系试验中，滑动变阻器的主要作用是调节定值电阻两端的电压不变，故C错误；D、由于灯丝的电阻受温度的影响，故将图中电阻R换成小灯泡，滑片P由b向a端缓慢移动，变阻器的有效电阻变小，电路电流变大，灯泡变亮，同时灯泡温度变高，故其阻值变大，所以与比值变大，故D正确；故选C．【点评】此题考查变阻器在电学实验中的具体应用，是一道综合题．二．填空题9．如图所示，电阻箱的示数是2008Ω．【分析】用各指针所指的示数乘以下面的倍数，然后将所有的数值相加，即为该电阻箱的读数．【解答】解：图中电阻箱示数是：2×1000Ω+0×100Ω+0×10Ω+8×1Ω=2008Ω．故答案为：2008．【点评】在计算电阻箱的读数时不要忘记乘以各指针所对应的倍数．10．（2016•宝山区一模）滑动变阻器是通过改变导体的长度来改变电阻，从而改变电路中的电流．某滑动变阻器上标有“100Ω 1A”的字样，其中100Ω表示其最大阻值为100Ω，1A表示允许通过它的最大电流是1A．【分析】（1）变阻器的原理：改变连入电路的电阻线的长度，改变连入电路的电阻阻值，改变电路中的电流．（2）滑动变阻器标有“100Ω、1A”，标明最大电阻值和允许通过的最大电流．【解答】故答案为：（1）滑动变阻器是通过改变导体的长度来改变电阻，从而改变电路中的电流．（2）滑动变阻器上标有“100Ω 1A”的字样，其中100Ω表示其最大阻值为100，1A表示允许通过它的最大电流是1A．故答案为：长度；其最大阻值为100Ω；允许通过它的最大电流是1A．【点评】（1）掌握电阻大小的影响因素，根据影响因素能判断电阻大小变化．（2）掌握滑动变阻器的结构、接线柱的接法、连入电路的方法、原理、作用、铭牌参数的含义等等．11．如图所示为旋转式变阻器，是通过改变接入电路的电阻片的长度来改变其连入电路的电阻的大小．若图中旋转式变阻器的B、C两接线柱连入电路，则连入电路的弧形电阻片是PB段（选填“AP”、“PB”或“AB”）．若将该旋转式变阻器接入收音机中当作音量开关，当轴沿顺时针方向旋转时，收音机的音量将变大（选填“变大”、“变小”或“不变”）．【分析】变阻器是靠改变连入电路中的电阻丝长度来改变电阻的；接入电路中的电阻丝的长度越长，电阻越大．【解答】解：如图所示为旋转式变阻器，是通过改变接入电路的电阻片的长度来改变其连入电路的电阻的大小的；图中旋转式变阻器的B、C两接线柱连入电路，则连入电路的弧形电阻片是PB段，当轴顺时针旋转时，它连入电路的电阻丝的长度变短，故它连入电路的电阻将变小，电流变大，故收音机的音量变大．故答案为：长度；PB；变大．【点评】解答本题的关键要明确滑动变阻器的原理以及旋钮型变阻器接入的为哪一部分，则由触片的移动可知接入电阻的变化．12．如图所示，若要使滑动变阻器的滑片P 向A端滑动时，小灯泡变亮，那么应该将滑动变阻器的接线柱A和C接在电路的M、N两端．【分析】（1）滑动变阻器的工作原理是靠改变接入电路电阻丝的长度，来改变电阻大小的；它的正确接法是“一上一下”．（2）滑动变阻器接入电路的阻值是由下方接线柱决定的：若滑片靠近下方接线柱，电阻减小；若远离下方接线柱，电阻变大．【解答】解：滑片P向A端滑动时，灯泡变亮，说明电路中电流变大，由I=可知，在电源电压不变时，电流变大，滑动变阻器接入电路的阻值变小，所以，滑动变阻器下面的接线柱A接线柱接在电路中，另外一个接线柱可以连接上面的C 或者D．故答案为：A．【点评】本题考查了滑动变阻器的原理和正确连接的方法，能根据滑动变阻器的原理按要求正确接入电路是解决本题的关键．13．如图甲所示，闭合开关S前，滑动变阻器的滑片P应滑到b端（选填“a”或“b”）；闭合开关S，调节滑动变阻器，电流表的示数如乙图所示，通过灯L的电流为0.3A．【分析】（1）滑动变阻器在使用时，闭合开关前，滑片P要位于最大阻值处，使接入电路中的阻值最大；（2）首先确定电流表的量程和最小分度值，读出电流表的示数，即通过灯L的电流大小．【解答】解：闭合开关S前，滑动变阻器的滑片P应滑到b端，使接入电路中的电阻最大；电流表选择0～0.6A量程，分度值为0.02A，读数为0.3A，故通过灯L的电流为0.3A．故答案为：b；0.3．【点评】本题主要考查了滑动变阻器的使用方法和电流表的使用规则，理解相关的知识点，比较容易解答．14．如图所示的电路中，当闭合开关后，把滑动变阻器滑片向右移动，这时滑动变阻器接入电路中的阻值将变大，灯泡的亮度将变变暗．【分析】分析滑动变阻器接入电路中的部分，判断滑片移动时接入电路中电阻的变化，从而可得灯泡的亮度变化．【解答】解：由图知，变阻器的左半部分接入电路，滑片向右移动时，滑动变阻器接入电路中的阻值将变大，电路中的总电阻变大，由I=可知，电路中的电流变小，灯泡的实际功率变小，灯泡的亮度将变暗．故答案为：变大；变暗．【点评】本题主要考查了滑动变阻器的应用，最关键的要看下面接哪个接线柱，根据滑片与下面接线柱距离的变化判断出滑动变阻器阻值的变化．三．解答题15．如图为“用滑动变阻器改变电流”的实验．（1）在闭合开关前，滑片P应移动到最左（填“左”或“右”）端．（2）滑片向A端滑动时，小灯泡变暗（填“变亮”“变暗”或“不变”）（3）开始实验后，如果甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是滑动变阻器接入的是下面两个接线柱．【分析】（1）闭合开关前，滑片应该处于最大阻值处；（2）据接入电路的有效电阻的大小，结合欧姆定律分析即可判断；（3）据滑动变阻器的解法分析判断即可解决；【解答】解：（1）据课本可知，在闭合开关前，滑片处于最大阻值处，即滑片P移动到最左边；（2）据图可知，滑片左边的电阻丝接入电路，故若滑片向A端滑动时，接入电路的有效电阻变大，故据欧姆定律可知，此时电路的电流会变小，灯泡变暗；（3）灯泡很暗，说明此时电路中的电阻很大，同时移动滑片灯泡亮度不变，说明滑片不起作用，故能说明此变阻器最下面的两个接线柱接入电路；故答案为：（1）左；（2）变暗；（3）滑动变阻器接入的是下面两个接线柱；【点评】知道并理解滑动变阻器的使用是解决该题的关键．16．电位器是电器设备中常用的电路元件，实物与结构示意图如图所示，在音响设备中电位器必须与扬声器串（填“串”或“并”）联．已知流过扬声器线圈中的电流越大，音量越强，若要实现沿顺时针方向旋转调节旋纽时，提高音量，必须将A和B（填相应的字母）接入电路．【分析】滑动变阻器的原理是靠改变连入电路中电阻线的长度．当电路中电阻改变时，滑动变阻器应与被控制元件串联，根据欧姆定律可判断电路中电流的变化．【解答】解：收音机上用以调节音量的一种电位器，实质就是一个滑动变阻器，转动旋钮改变了接入电路的电阻，从而改变了电路中是电流，达到调节收音机音量的目的．所以电位器应与扬声器串联．顺时针方向旋转调节旋纽时，提高音量，即使扬声器电流变大，电阻变小，由图应A和B 接入电路．故答案为：串；A；B．【点评】本题主要考查滑动变阻器在实际生活中的应用的了解和掌握，关键是掌握滑动变阻器的原理和使用方法，是一道基础题．17．在“用滑动变阻器改变电路电流”试验中，连接电路时，电键应处于断开状态；在图（a）所示电路中，闭合电键前，滑片应移到变阻器的右端（选填“左”或“右”），试接触后发现电流表的表盘如图（b）所示，发生这一现象的原因是电流表正负接线柱接反了．经思考后，重新连接进行实验，闭合电键后，电流表的示数如图（b）所示，此时电路中电流为0.4安．【分析】为了保护电路，连接电路时，开关处于断开状态，滑动变阻器的滑片处于最大阻值处；使用电流表时，电流要从正接线柱流入，从负接线柱流出；读取电流表示数时，首先要明确电流表选择的量程和对应的分度值，读数时视线与指针所对刻线相垂直．【解答】解：连接电路时，电键处于断开状态，避免连接完最后一根导线，电路中就有电流，可能会损坏电路元件；滑动变阻器的滑片处于右端，连入电路的阻值最大，电流最小，对电路起到保护作用；由图知，电流表指针向左偏转，原因是正负接线柱接反了；由图知，电流表选择的是0～0.6A量程，对应的分度值是0.02A，示数为0.4A．故答案为：断开；右；电流表正负接线柱接反了；0.4．【点评】本题考查了用滑动变阻器改变电路电流实验，涉及的知识点较多，但都属于基础题．18．电阻箱也是一种变阻器．如图所示是两种常见的电阻箱：旋盘式电阻箱和插孔式电阻箱的示意图，则图甲中电阻箱的示数为427Ω，图乙中电阻箱的示数为100Ω．。

滑动变阻器专项练习一、选择题1、如图9是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是（）2、如图所示的电路中，AB为粗细均匀的长为L的电阻导体，以AB上各点对A点的电压U为纵坐标，各点离A 点的距离x为横坐标，则U随x变化的图线应为（）A． B． C． D．3、下图所连电路中，开关闭合后小灯泡发光，要使其亮度变暗，则下（）A．滑片P1向右移B．滑片P1向左移C．滑片P2向右移D．滑片P2向左移4、在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P 向右端滑动时灯逐渐变暗，则下列接法中正确的是（）A．M 接C，N 接B B．M 接A，N 接B C．M 接C，N 接D D．M 接A，N5、如图(甲)为调光台灯，(乙)为一简单调光台灯的电路图，将电路图的M、N两点之间接入一个滑动变阻器，使得滑片P向左移动时，灯泡的亮度减小，则下列方法中正确的是 ( )A．A接M，B接N B．C接M，D接N C．A接M，D接N D．B接M，C接N6、如图所示的两个电路中，电源电压相等，闭合开关S，当甲图中滑动变阻器的滑片向左滑动、乙图中的滑片向右滑动时，灯泡L1和L2的亮度的变化是( )A．L1、L2都变暗 B．L1、L2都变亮C．L1变亮，L2变暗 D．L1变亮，L2的亮度不变7、如图所示，两滑动变阻器的滑片P1，P2都向右滑动时，下列说法正确的是( )A．L1和L2都变暗 B．L1和L2都变亮C．L1变暗，L2变亮 D．L1变亮，L2变暗8、在如图所示的为滑动变阻器的结构和连入电路情况示意图，当滑片向右滑时，连入电路的电阻变小的为( )A． B． C． D．二、多项选择9、.如下图5所示，当滑动变阻器的滑片P向右滑动时接入电路中的电阻变小的是（）10、小明同学为了探究串、并联电路中电流、电压的变化特点，他按照图9所示电路图连接实验电路。

实验过程中，保持电源两端电压不变，闭合开关S，将滑动变阻器的滑动触头从中点向右移动，由此引起三块电表示数的变化情况是（）A．若表1为电压表，表2、表3为电流表，则表1示数不变，表2示数变大，表3示数变大;B．若表1为电压表，表2、表3为电流表，则表1示数不变，表2示数变小，表3示数不变;C．若表1为电流表，表2、表3为电压表，则表1、表2示数均不变，表3示数变小;D．若表1为电流表，表2、表3为电压表，则表1、表2示数均变小，表3示数不变.三、填空题11、(2013·湖州)如图为旋转式变阻器的结构图，a、b、c为变阻器的三个接线柱，d为旋钮触片．将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯泡变亮，则应连接接线柱________(填“a、b”“b、c”或“a、c”)和灯泡________联后接入电路中．12、如图所示，若要使滑动变阻器的滑片P向A端滑动时，小灯泡变亮，那么应该将滑动变阻器的接线柱__________和__________接在电路的M、N两端．13、如图所示收音机上调节音量的旋钮实际上是一个，它是通过改变导体的来改变电阻的．若将接线片B、C接入电路，则顺时针转动旋钮触片时，收音机的音量将变（“大”或“小”）．14、如图是滑动变阻器的结构示意图．若将A、D接入电路中，滑片P向A端移动时，接入电路中的电阻减小；将和接入电路，也能达到改变电阻大小的效果．15、图2中M、N间接入如图1所示的滑动变阻器．当M与A、N与B相连接，滑片向右端移动，接入电路的电阻将__________ （选填“变大”、“变小”或“不变”），这是因为将滑动变阻器当成__________接在电路中．16、如图所示是滑动变阻器的结构示意图．若将A、D接入电路中，滑片P向__________端移动时，接入电路中的电阻将减小，如果将__________接入电路，也能达到改变电阻大小的效果．17、如图所示，电阻R和滑动变阻器组成并联电路，此电路__________ （填“有”或“没有”）发生短路的可能．18、如图所示是有四个接线柱的滑动变阻器，当AD端接入电路时，滑片P向右移动时，接入电路中的阻值将__________（选填“增大”、“减小”或“不变”）；当AB端接入电路时，滑片P向左移动，接入电路中的阻值将__________．19、滑动变阻器是通过改变接入电路的电阻丝的____________来改变电阻的。
