2024年继电保护装置市场规模分析引言继电保护装置作为电力系统中重要的组成部分，具有监测电力系统异常并采取保护措施的功能，对于电网运行的安全性和可靠性起着关键作用。
随着电力行业的快速发展，继电保护装置市场也呈现出快速增长的态势。
本文将对继电保护装置市场规模进行分析，探讨市场现状和发展趋势。
市场规模分析1. 市场规模概述继电保护装置市场规模主要由市场份额、销售收入等指标来衡量。
根据最新统计数据显示，全球继电保护装置市场在过去几年内保持较高的增长率。
预计未来几年，市场规模还将继续扩大。
2. 市场规模分布继电保护装置市场规模在全球范围内分布较为均衡，主要集中在发达国家和新兴经济体中。
发达国家由于对电力系统安全性要求更高，对继电保护装置的需求较大。
而新兴经济体则由于电力行业的快速发展，对继电保护装置的需求也在不断增长。
3. 市场规模驱动因素继电保护装置市场规模增长的主要驱动因素包括：•电力行业的快速发展和技术进步，推动了继电保护装置市场的需求增长；•电力系统安全性要求的提高，加大了对继电保护装置的投入；•新能源的大规模接入，对电力系统的保护提出了新的要求；•电力设备老化换代需求，推动了市场规模的扩大。
市场现状1. 市场竞争格局继电保护装置市场存在较为激烈的竞争。
目前，市场上主要的竞争企业包括ABB、西门子、施耐德电气等国际知名企业，以及一些国内领先的企业。
这些企业拥有较强的技术实力和市场占有率。
2. 市场增长趋势继电保护装置市场未来的增长趋势主要包括：•高压配电网络的快速发展，将推动继电保护装置市场的增长；•智能电网的建设，对继电保护装置的需求将持续提升；•区域电网和分布式电源的发展，将加大对继电保护装置的投资。
市场前景展望继电保护装置市场未来的发展前景较为广阔。
随着电力行业的进一步发展，继电保护装置作为关键设备将继续受到市场的关注。
未来市场将呈现以下趋势：•技术创新将进一步推动市场发展，包括数字化、智能化等方向；•与传统电力系统的整合将成为市场的重要方向；•电力系统的智能化和自动化将带动市场需求的进一步增长。
Page 1哈尔滨光宇电气自动化有限公司公司介绍Page 2哈尔滨光宇电气自动化有限公司主要产品CL2000 变电站、火电站、水电站综合自动化系统CL2000 电网调度自动化系统CL2000 低压微机综合保护器高频开关直流电源高精度零序电流互感器及高精度电流互感器西门子微机综合保护装置系统集成Page 41.西门子电力自动化业务介绍2.西门子第 代微机综合保护装置SIPROTEC 4 总体介绍3. 西门子微机综合保护装置调试软件DIGSI 4 总体介绍4. 西门子第 代微机综合保护装置SIPROTEC 4 7SJ6X介绍5. 西门子第 代微机综合保护装置SIPROTEC 4 7UT6x介绍6. 西门子第 代微机综合保护装置SIPROTEC 4 7SD610介绍主要介绍内容Page 51.西门子电力自动化业务介绍2.西门子第 代微机综合保护装置SIPROTEC 4 总体介绍3. 西门子微机综合保护装置调试软件DIGSI 4 总体介绍4. 西门子第 代微机综合保护装置SIPROTEC 4 7SJ6X介绍5. 西门子第 代微机综合保护装置SIPROTEC 4 7UT6x介绍6. 西门子第 代微机综合保护装置SIPROTEC 4 7SD610介绍主要介绍内容Page 6Siemens:代表可靠性reliabilityGermanyEurope excl. GermanyAmericasAsia-PacificOthersEmployeesinthousands2000040000600008000050020030040010010000084/8589/9094/9599/0004/05 Sales in millionsof euros由Werner von Siemens创建于1847年Siemens今天已成为最成功的跨国公司之一公司现状2005年10月统计数据461000 名员工754.45亿欧元年销售额在190多个国家设立分公司/机构Page 7Siemens Power Transmission and Distribution PTD: 输配电集团PTD业务范围能源自动化EnergyAutomationPower transformers distributiontransformerswithoilorcast-resininsulation网控系统能源交易系统Networkconsulting maintenance repairand meterservices继电保护和变电站综合自动化系统Components switchgearand turnkeyprojectsforAC and DC powertechnology forpowertransmission≤52kVComponents switchgearand turnkeyprojectsforAC and DC powertechnology forpowertransmission 52kVPage 8全球范围第一名No.121 市场份额3500 职员业务覆盖60多个国家于2004年获得EFQM的特殊奖励Siemens 输配电能源自动化/PTD EA:市场现状继电保护能源自动化系统通讯大型控制系统研发生产能源自动化/EnergyAutomationPage 9西门子电力自动化有限公司Siemens Power Automation Ltd. SPA给中国客户带来能源自动化的创新技术提供全系列的产品 保护、变电站综合自动化系统、电能计量及能源管理系统。

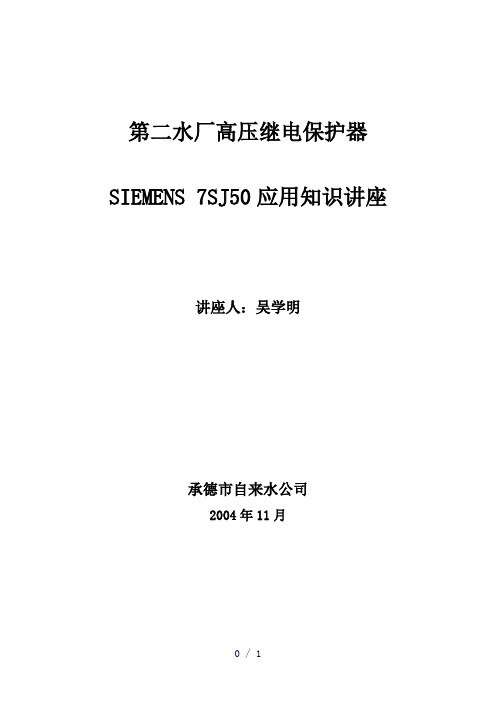

第二水厂高压继电保护器SIEMENS 7SJ50应用知识讲座讲座人：吴学明承德市自来水公司2004年11月高压继电保护器SIEMENS 7SJ50应用知识讲座目录：1.7SJ50用途2.7SJ50主要功能3.7SJ50的特性4.结合7SJ50讲解使用参数的基本知识5.7SJ50前面板注解及操作相关要求1.7SJ50高压继电保护器的用途7SJ50是八十年代末和九十初的德国SIEMENS公司的流行产品，在当时是一种智能性较高、可靠性较高、应用范围较广的产品，代替了继电器组合的七十年代以前的惯用方式。
●它可以应用在6KV～110KV中高压设备中做继电保护。
●广泛地应用在电力、冶金、化工、水利等（工厂）变配电的保护系统。
●它可以应用在闭环系统、半闭环系统和非闭环系统的分段保护。
我公司第二水厂正是应用在非闭环系统的分段保护，其具体的应用：—10KV进线开关柜（保护厂内系统10KV母线）—10KV水源馈线开关柜（保护水源系统10KV线路）—10KV馈线至变压器开关柜（保护厂内400KVA变压器）—第二水厂设计采用双回路供电，目前只用一路，另一路闲置，保护方式同上，不再赘述。
注：目前SIEMENS公司已将7SJ50升级换代，现SIEMENS的流行产品是：7SJ61 7SJ62 7SJ63，新产品的功能更加完善和强大。
2.7SJ50主要功能7SJ50的采样信号源是CT（电流互感器），不涉及到PT（电压互感器）。
为此，7SJ50定性是一种电流方式的智能过载保护器，它具有以下五种功能。
2.1定时限电流过载保护—Definite2.2标准反时限电流过载保护—Inverse-NI2.3高级反时限电流过载保护—Inverse-VI2.4最（更）高级反时限电流过载保护—Inverse-EI2.5热过载（针对电动机电流过载）保护—Thermal OL注：●以上是原文资料介绍，原文将反时限单独说明为三个标准，列为五个功能。
实际从三个功能设置开关上看，它只有三个功能，我们只能选择功能开关之一以确定功能。
变压器本体CT故障引起主变跳闸分析发布时间：2022-05-09T09:04:42.086Z 来源：《科学与技术》2022年1月第2期作者：徐笙辉[导读] 一起化工企业主变压器跳闸事故进行分析，根据电流互感器选型和安装，故障点上下级继电保护装置动作结果，徐笙辉宁波金发新材料有限公司 35800摘要：一起化工企业主变压器跳闸事故进行分析，根据电流互感器选型和安装，故障点上下级继电保护装置动作结果，分析锁定故障点位置位于电流互感器，结合中华人民共和国国家标准和反措及标准化设计规范对互感器提出整改建议，为后续工程提供借鉴。
关键词：电流互感器；保护装置；动作结果。
引言：继电保护是电网安全稳定运行的重要保障，能自动、迅速、有选择地将故障元件从电力系统中切除，使故障元件免于继续遭到损坏，保证其他无故障部分迅速恢复正常运行状态。
反映系统状态电气量的正确与否是继电保护正确动作的关键。
电流互感器可以把数值较大的一次电流通过一定的变比转化成为较小的二次电流，提供给保护、测量、计量等装置用于判断电力系统运行状态，其运行的可靠性及绕组的合理分配对电力系统稳定至关重要。
因此在设计选型阶段应充分结合一次设备结构特点合理进行保护配置，避免出现保护动作不一致、死区等问题，提高继电保护动作的可靠性。
本文对一起电流互感器被击穿的故障进行分析，为后续工程建设及事故分析出现类似情况提供借鉴。
1、故障概况某化工企业35kV油浸式变压器（以简称为主变）高压侧电流互感器本体故障击穿，主变差动速断保护动作，35kV馈线断路器和主变低压侧10kV进线断路器跳闸。
1.1、故障前运行方式 35kV系统为单母线分段运行，母联热备用。
10kV系统为单母线分段运行，母联热备用。
10kV主变低压侧中性点经小电阻接地。
1.2故障后运行方式 35kV系统运行方式未发生改变：单母线分段运行，母联热备用。
10kV系统运行方式发生改变：10kVⅠ段母线带10kVⅡ段母线运行，母联合闸。
继电保护装置测试系统硬件设计与实现王浩;汪玉雯;牛韩勇【摘要】基于继电保护装置功能测试的需求,以Agilent34980A为主控制器,结合Agilent电源与信号发生器,Omicron等设备,设计并实现了一套硬件测试系统.结合相应的测试软件,对待测装置各硬件回路进行测试.经实际应用,该测试系统稳定,灵活,便于升级.【期刊名称】《微处理机》【年(卷),期】2013(034)006【总页数】3页(P73-75)【关键词】安捷伦34980A;信号发生器Omicron;功能测试【作者】王浩;汪玉雯;牛韩勇【作者单位】西门子电力自动化有限公司,南京 211100;西门子电力自动化有限公司,南京 211100;西门子电力自动化有限公司,南京 211100【正文语种】中文【中图分类】TP21 引言数字化继电保护装置用于电力系统的监控与保护，对于保护逻辑计算以及保护出口动作的准确性，及时性具有很高要求，最基本的要求是保护装置不拒动，不误动。
保护装置的测试系统，必须包括:(1)所有的IO板卡硬件测试:CPU板卡，开关量输入板卡，开关量输出板卡，电压电流互感器板卡，通讯板卡等。
(2)电压电流互感器系数校正。
(3)保护功能逻辑验证。
传统的人工调试继电保护装置，测试效率低并且人为误差大，可能会误测或者漏测某些重要的测试，一旦这样的装置投入现场应用，会有很大的安全隐患。
介绍了一种基于 Agilent34980A，Agilent电源，Agilent信号发生器，Omicron以及电流切换矩阵等设备组成的自动化测试硬件平台。
该硬件平台已经实现并投入到生产应用，经实际验证，提高了保护装置功能测试的效率，节省了装置从组装到出厂的周期，且平台稳定可靠度高。
2 测试系统平台系统结构本测试系统涉及到测试PC，测试夹具，测试机柜，其整体结构如图1所示。
·测试PC用于运行自动化测试软件，与待测装置，测试设备进行通讯以及远动命令控制等。
SIPROTECS继电保护器部分操作方法
在默认的显示画面下（屏幕灰色，显示DEFAULT DISP），按黄色MENU键，出现如下的菜单： ANNUCIATION （通告）
MEASUREAMENT （测量）
CONTROL （控制）
SETTING （设置）
TEST/DIAGNIOS （测试/诊断）
操作方法：按MENU键进入主目录,按上下光标移动键 到所选项，按ENTER键即可进入下级菜单，进行查看或操作。
因我们常用的只是查看，所以这里只对前两项详细解释如下
1、ANNCIATION（通告）下子菜单：
EVENT LOG （事件记录）
TRIP LOG （跳闸记录）
STRATISTICS （统计）
SET / RESET （设置复位）
详细解释如下:
1 在EVENT LOG(事件记录)下,可以看到各种事件发生的时间和事件的代码，如
14.11.04 12:50:55 FAIL PH SEQ. OFF
2 在TRIP LOG(跳闸记录)的子目录下,我们可以看到各种跳闸启动事件的发生时间和代码（解释故障发生的原因）,该继电保护器最多可以保存8条跳闸记录，按时间顺序。
如在LAST FAULT （上次跳闸）（注：我们经常查该从项判断上次跳闸原因）下。
我们可看到如下记录：
19.08 05:50:51 287 I>PICK UP 16ms
POW.SYS.FLT 16 on on
3 在STA TISTICS(统计)下，可查到各相电流的累加值ΣL1.ΣL2 。
OFF TRIPS（跳闸次数）总的操作时间 OP.HOURS
在SET/RESET（设置复位）下有设置点SETPOINT，设置操作时间OP.HOURSE，及清除事件记录等
2、MEASUREAMENT（测量）下子菜单：
OPERA TION PRI（一次侧操作数据）
POWER PRI （一次侧功率）
OPERA TION SEC （二次侧操作数据）
PERCENT （百分比）
DEMAND （需求）
MIN / MAX DEMAND （最大/最小需求）
U / I MAX / MIN （电压/电流最大/最小值）
P / PF MIN / MAX （功率/功率因数最大/最小值）
USER DEFINE （用户定义）
ENERGY（电能）
SET POINT （设置点）
RESET（复位）
详细解释如下:
在 OPERATION PRI项下，可以查看到 :一次侧相电流IL1、IL2、IL3；相电压UL1E、UL2E、UL3E；线电压UL12 UL13 UL23；总有功功率P、总无功功率Q；功率因数PF；频率Freq
进入 POWER PRI 项，可以查看到：一次侧三相有功功率P L1、P L2、P L3、总有功功率P；
三相无功功率Q L1、Q L2、Q L3、总无功功率Q；三相功率因数PF L1、PF L2、PF L3、总功率因数PF
进入 OPERATION SEC 项中可查看到：二次侧相电流IL1、IL2、IL3；相电压UL1E、UL2E、UL3E；
线电压UL12 、UL13 、UL23；
PERCENT （百分比）可查看到当前三相一次侧电流占其额定电流的百分比
DEMAND （需求）记录三相电流及功率需求值如I L1dmd I L2dmd P dmd Qdmd S dmd
MIN/MAX DEMAND（最大/最小需求）记录各相所需求电流的最大最小值，如L1dmd min L1dmd max、I1 dmd max及有功、无功、视在功率需求的最值Pd min、Pd max
U/I MAX /MIN （电压/电流最大/最小值）可查看三相的电流、电压最大最小值如IL1 min、IL1 max UL1Emin、UL1Emmax相电压的最大最小值UL12max、UL12min
P/PF MIN / MAX（功率/功率因数最大/最小值）记录有功功率的最大最小值Pmin、Pmax Pf 的最大最小值
USER DEFINE （用户自定义）
ENERGY（电能）可查到正向有功电度Wp Forward 正向无功电度WqForward 反向无功电度Wq Reverse W p(pulse) 脉冲有功电度等
SET POINT （设置点）用来查看一些参数的设置值
RESET（复位）包括复位最大最小值Res min max、计量表Meter res （需要密码）
常见的操作举例
1 查一次侧的电压电流: 在默认的显示画面下按F2键,直接进入OPERA TION PRI目录下，即看到一次侧相电流IL1、IL2、IL3；相电压UL1E、UL2E、UL3E；线电压UL1
2 UL1
3 UL23的实时数值.
2 查看事件记录: 在默认的显示画面下按MENU键进入主画面,移动光标至ANNUCIATION（通告）,按ENTER进入,再移动光标至EVENT LOG （事件记录）,按ENTER 进入,即可查看所记录的事件（继保可记录最多200条）。
3 查看电能: 按MENU键进入主画面,移动光标至MEASUREAMENT（测量）项,按ENTER进入, 移动光标至ENERGY，按ENTER进入,我们一般抄的是正向有功电度
WP foreard
3、进入CONTROL（控制）项，出现如下目录：
BREAKER/SWITCH（断路器/开关）
TAGGING（标识）
INTERLOCK（互锁）
解释：
BREAKER/SWITCH（断路器/开关）定义断路器、接地刀闸等由那些项控制
TAGGING（标识）项设定断路器等在屏幕上的显示和控制（在继保操作面板上按0/1控制断路器分合的功能未使用）
INTERLOCK（互锁）用于设置断路器的控制项，如是本地控制、远方控制、站控制、是否保护锁定、是否检验开关位置等
4、SETTING(设置)有如下的子目录:
Device config → 01
Masking (I/O)→02
P.System Data1→ 03
Group A→04
Osc.fault rec→05
Setup/extras→06
Device→07
解释:
1进入Device config → 01项,我们可查看继电保护器的其他特殊功能,如组别改变选择0103 Grp chg option disabled ,热过载保护thermal overload disabled ,频率保护frequency prot ,不平衡负载unbalanced load等的启用情况.
2 进入Masking (I/O)→02项,可查到已定义的二进制输入输出,及前面板上LED的定义,如:
进入LED1 可看到为I>>TRIP Latch (速断, 自锁)
进入LED4 可看到为O/C ph L1 latch (三相过流自锁)
L2
L3
进入LED7 显示为: list empty (空)
3 进入P.System Data1→ 03 项,我们可以查看或修改一些重要数据,如
0202 Unom primary 10.0kv (一次侧额定电压10KV)
0204 CT primary 800A (CT一次侧的电流800 A)
0203 CT secondary 5 A (CT二次侧的电流5安,由此可得知CT变比为160)
除此外,还可查到相序、额定频率、VT接法等其他数据.
4 Group A →04项,可以查阅及修改过流速断的整定值,如
进入Phase O / C(相过流保护)项中,有:
1201 phase o/c on (相过流保护启动)
1202 I>> 13.4 A (速断整定值13.4A)
1203 T I>> 0.2 sec (速断动作时间0.2秒)
1204 I > 3.88A (过流整定值3.88A)
1205 T I> 1.0 sec (过流动作时间1.0秒)
同样可查到earth o/c (零序电流保护) Over/Under voltage(过欠压保护)等的有关设定,不再详细.
修改整定值,只要将光标移动到所需数据下,按ENTER键进入,出现“PW Setting ?”对话框，输入六位口令再按ENTER确认，然后就可输入数据，再按ENTER确认。
修改完在按ESC退出回到其他目录的时候，将会弹出对话框询问刚才的修改是否接受，选YES确认，继保将写入所修改的新数据生效，选NO将不作修改。
5、TEST/DIAGNIOS （测试/诊断）下有如下菜单
DEVICE RESET
TEST ENABLE
BLK DA TA TRANSF
HARDWARE TEST
SET/RESET
SIEMENS INTERN
解释:
Device reset 指将该继电保护器恢复到出厂设置的状态（需PW）。
TEST ENABLE即进入继电保护器的测试状态，我们可看到为：Testmode off
BLK DA TA TRANSF指继电保护器与上级装置的数据传输
HARDWARE TEST进入硬件的测试目录
SET/RESET用于设置与复位一些事件记录等
附：进入常用的菜单目录的快捷键
F1 进入EVENT LOG
F2 进入OPERA TION PRI
F3 进入LAST FAULT。
