轻易解决开路及短路引脚故障，提升安全性
Control Vcontrol Vsense FFcontrol CS/ZCD FB
Pin 1 2 3 4 8
Pin SHORT to GND OFF - 'Static OVP' OFF - Brownout OFF - Skip mode OFF - Stops operation OFF - UVP

安森美半导体高能效、高可靠性、 创新控制方式电表电源
高可靠性,高能效,高功率因数开关电源 用于功率小于30 W的离线电源应用
电源设计人员面临的挑战
• 较宽电压输入范围:65Vac-690Vac. • 高可靠性,小型化三相电表电源 电解电容的寿命始终影响电源的可靠性(MTBF). • 更高的能效,功率因素目标
线性电源的效率不能满足电表电源的新的需求.
• 恶劣的工作环境
超低温的工作-40度和超高工作环境 55度.
• 新的控制方式,提高工作效率和降低待机功耗.
– 导致临界导电模式,降低开关损耗. – 降频,跳周期工作模式,改善轻载和待机功耗.
• 须增强可靠性及安全性
– 采用分立输入欠压感测，避免电源变压器进入饱和区. – 4KV隔离电压.
Pin left OPEN "Functional" - low PF,loop bandwidth not set OFF, non operational Normal operation but no frequency foldback OFF - pullup up current source OFF - 250 nA pull down to low state
• A版本 … • B版本 … Vcc启动电压10.5 V Vcc启动电压17 V
– 线路范围检测功能调节及优化环路增益 – A版本提供软启动功能/B版本能使用较小Vcc电容，易于启动 – 谷底导通功能利于提供最佳能效及产生极低电磁干扰(EMI)
• 安全性
– Vcc欠压锁定(UVLO)及线路输入欠压(BI/BO)保护 – 过热关闭
A – 启动电压10.5 Vdc(典型值)，带软启动功能，用于平板电视等有辅助电源的应用
B – 启动电压更高，为17 Vdc(典型值)，带正常启动功能，用于能使用较小Vcc电容的自启动应用
4
理解电流控制频率反走(CCFF)架构
大电流 无延迟 CrM
小电流 下一个周期无延迟
定时器延迟
* 正待批专利之架构
更小电流 更长死区时间
定时器延时
• • • •
定时器仅控制死区时间 定时器对应电流电平调节死区时间 反走频率限制为>20 kHz 正待批专利的架构提供市场上领先的性能
5
CCFF控制架构提升能效
• 采用传统CrM/BCM (边界线控制)时：
– 负载降低时，开关频率上升 – 极低负载时，控制器可能进入“跳周期模式”，滋生可听噪声
• 采用CCFF控制架构时：
– 负载降低时，开关频率降低，减小功率损耗 – 轻载时，控制器可以在高于可听噪声频段的较低频率处钳位 – 极低负载时采用跳周期模式工作(可以轻易关闭)
• 谷底导通进一步提升能效，减小电磁干扰(EMI)
7
230 V、满载时的一般特性
VIN
A B
C
VR3 VLINE
DRV
VR3是电流感测电阻R3的电压信号 我们将放大A点、B点及C点处的波形
Output current (A) 0.40 0.40 0.20 0.10 0.10 0.10 0.10
output voltage Vo2(V) 12.38 12.60 12.62 12.65 12.77 12.71 12.85
Output current (A) 0.40 0.20 0.30 0.30 0.10 0.30 0.00
VDS
VR3 VLINE
DRV
接近线路过零点时，线路电流极小 NCP1611进一步降低开关频率 MOSFET仍在谷底导通
11
演示板能效性能
Input Voltage AC(v) input power output voltage Vo1(V) 4.96 4.97 4.98 4.98 4.98 4.99 Output current (A) 0.40 0.20 0.10 0.10 0.10 0.10 output voltage Vo2(V) 11.89 12.00 11.42 12.76 12.55 12.84 Output current (A) 0.20 0.30 0.30 0.10 0.30 0.00 output voltage Vo3(V) 12.00 11.99 12.00 12.00 12.01 12.01 Output current (A) 0.20 0.20 0.20 0.20 0.00 0.00 total output power (W) 6.76 7.02 6.35 4.17 4.26 0.50 Eff(%) 9.23 9.14 8.58 0.73 0.77 0.74 0.72 0.76 0.42
即使在接地引脚开路的条件下此元件也受到保护！！！
15
Top layout
16
Bottom layout
17
Bom
Designat C1, C2 C3,C4 C7, C6 C12,C15, C16 C11,C20 R13,R19 R12 C10 R9 R22,R23 R1, R2 R16, R17 ZD1 R8, R24 R21 R10 C13,C17, C18 F1 R11 Q1 R5 L1 R3, R4, R25 R20 R14, R15 R6 C5 VR1,VR2 Q2 Q3 D1,D2, D3, D4, D5, D6, D7, D8 T1 D16 D11, D13 D9, D10, D12 D14, D15 IC1 IC2 U1 C14,C19 Comment 0.1uF X2 0.1uF/630V CBB 1nF/25V/0603 1000uF/16V 1uF/50V/0603 10K/0603 10R/0603 10uF/35V 680K/0603 1K/0603 1M 1206 1R/1206 1SMA5930BT3G 220K/0603 51K/0603 82K/0603 22uF/25V/1812 250V/1A 270K/0603 2SK3745LS 100K 1W 30mH 240K/0805 4.3K/0603 4.7K/0603 470K/0603 470pF/2KV 881/4D NCP4629HDT012T5G NCP4629HDT050T5G MRA4007T3G EF25(75341867) MBRA2H100T3G MMSD4148T1G MURA160T3G MBRAF3200T3G NCP1611BDR2G NCP431AVSNT1G PC817C Y-cap 472 4KV Quantity Manufacturer 2 2 2 3 Rubycon 2 Murata 2 1 1 Rubycon 1 2 2 2 1 Onsemi 2 1 1 3 Murata 1 1 1 Onsemi 1 1 Wurth 3 1 2 1 1 Murata 2 1 Onsemi 1 Onsemi 8 Onsemi 1 Wurth 1 Onsemi 2 Onsemi 3 Onsemi 2 Onsemi 1 Onsemi 1 Onsemi 1 2
独特特性
CrM w/current controlled Optimizes efficiency across load range frequency foldback Better light load efficiency Skip mode Very robust safety Saturated inductor and characteristics bypass/boost diode short protection
Pin left OPEN "Functional" - low PF,loop bandwidth OFF - 'Static OVP' not set OFF - Brownout OFF, non operational Normal operation but no frequency OFF - Skip mode foldback OFF - Stops operation OFF - pullup up current source OFF - UVP OFF - 250 nA pull down to low state

其它特性

Fast load transient behavior Output over and under-voltage protection Maximum Vcc of 35 V with internal 14V Gate Clamp OCP, UVLO, brown-out protection Soft-Start for smooth start-up operation (A version) Robust open and short pin protection (see table) Thermal shutdown

合集下载

三项电表的接法

三项电表的接法

三项电表的接法三项电表是一种用于测量电流、电压和功率的仪器，在电力系统和工业生产中起着重要作用。

它可以通过不同的接法，实现不同的测量功能。

本文将介绍三种常见的三项电表的接法，并详细阐述它们的原理和适用场景。

一、三项电表的星形接法星形接法是最常见的三项电表接法之一。

在星形接法中，电表的A、B、C三相电流分别通过电流线圈接入，而A、B、C三相电压则通过电压线圈接入。

电流线圈和电压线圈之间的连接点构成一个共点，称为中性点。

通过测量电流和电压，三项电表可以计算出电流、电压和功率的各项参数。

星形接法适用于三相四线制电力系统，即有中性线的系统。

它可以精确测量三相电流、电压和功率的大小。

在工业生产中，三项电表的星形接法常用于对电力负荷进行监测和分析，以确保系统运行稳定和高效。

二、三项电表的三角形接法三角形接法是另一种常见的三项电表接法。

在三角形接法中，电表的A、B、C三相电流和电压分别通过电流线圈和电压线圈接入，形成一个闭合的三角形。

通过测量电流和电压，三项电表可以计算出电流、电压和功率的各项参数。

三角形接法适用于三相三线制电力系统，即没有中性线的系统。

它可以准确测量三相电流、电压和功率，但无法直接测量负载的中性线电流。

在工业领域中，三角形接法常用于对电机和电器设备的功率消耗进行监测和控制。

三、三项电表的开关接法开关接法是一种特殊的三项电表接法，适用于需要在测量过程中切换电流或电压的场景。

在开关接法中，电表的电流和电压线圈可以通过开关进行切换，以实现不同测量功能。

开关接法的主要应用是在实验室和研发领域，用于对不同电流和电压条件下的设备进行测试和测量。

通过切换电流和电压线圈，三项电表可以灵活地适应不同的实验需求，提供准确的测量结果。

总结：三项电表的接法有星形接法、三角形接法和开关接法。

星形接法适用于三相四线制电力系统，常用于电力负荷监测和分析；三角形接法适用于三相三线制电力系统，常用于电机和电器设备的功率监测和控制；开关接法适用于实验室和研发领域，用于对设备进行测试和测量。

ACDC开关电源的设计

ACDC开关电源的设计

AC/DC开关电源的设计一． 技术要求1.1 AC/DC 开关电源 1．输出电压： 直流，纹波电压（峰峰值）小于额定电压的0.5% 2． 输入电压： AC 三相380V ±10％ 3． 输入电压频率： 50±5HZ 4． 负载短时过载倍数： 200％ 5． 瞬态特性： 较好6．技术指标要求： 输出直流电压(V)10~12~14输出电流（A ）140 1.2 设计条件1） 电路形式 全桥 全波整流 2） 工作频率 20KHZ3） 逆变器电路最高，最低电压 DC 592～450V4） 输出电压 max o V =14VDC min 10o V VDC = 输出电流 150A5） 开关管最大导通时间 max o T ＝22.5us 6） 开关管导通压降 1U ∆=3V7） 整流二极管导通压降 2U ∆＝1V 8） 变压器允许温升 25C ︒ 9） 电原理图二、主电路原理与设计2.1主电路工作原理380V 市电经不控整流后变成了脉动的直流电，经直流滤波电路后变成平稳的直流供给逆变电路，逆变桥在驱动信号的作用下根据正弦脉宽调制原理将直流电变成一定电压一定频率的交流电，再经过隔离变压器来实现电压的匹配，经过整流来得到直流更好的直流电，经直流滤波隔离后供给负载。

采用SPWM 调制方式，通过电压负反馈调节输出电压，使输出电压稳定在一定的范围内。

2.2主电路结构UVW主电路原理简图如图所示主电路主奥包括以下几个部分：1）不控整流部分：主要采用三相不控整流，该电路结构简单，可靠性高。

2）DC滤波部分：注意用无源滤波电路来使电路中的有害谐波减少，提高对以后电路供电的可靠性。

3）逆变电路：采用功率IGBT为开关器件，SPWM调制方式，利用电压负反馈构成闭环控制，稳定输出电压。

4）隔离电路：主要是用隔离变压器来实现电路的隔离和电压的匹配。

5）二次逆变部分：注意是实现电压的二次变换，来实现供电的高可靠性和高直流性。

380v输入开关电源电路原理

380v输入开关电源电路原理

380v输入开关电源电路原理今天咱们来唠唠380V输入开关电源电路原理，这可有点小复杂，但也超级有趣呢。

咱先得知道啥是380V输入。

你看啊，380V是三相电的一种电压值。

在工业环境里啊，这可是个很常见的电压呢。

就像是一群大力士，能给好多设备提供强大的动力。

那开关电源又是啥呢？简单来说，它就像是一个神奇的小盒子。

这个小盒子能把380V这么高的电压变成我们设备需要的各种电压，比如说可能把它变成24V或者12V 之类的。

为啥要这么变呢？你想啊，如果直接把380V接到那些只需要小电压的设备上，那设备肯定会被“吓晕”的，就像小蚂蚁承受大象的重量一样，肯定不行呀。

开关电源电路里有个很重要的部分叫整流电路。

这整流电路啊，就像是一个交通指挥员。

它把380V输入的交流电变成直流电。

交流电就像一群调皮的孩子，一会儿向左跑，一会儿向右跑。

而整流电路呢，就把这些调皮的孩子都赶到一个方向，让他们规规矩矩地变成直流电。

这个过程就像是把一群乱跑的小羊都赶到一个羊圈里一样，是不是很形象呢？然后啊，还有滤波电路。

滤波电路就像是一个净化器。

你想啊，经过整流后的直流电可能还不是那么纯净，就像一杯水里可能还有些小沙子一样。

滤波电路的任务就是把这些小沙子都过滤掉，让直流电变得更加平滑、纯净。

这样的直流电才能更好地被后面的电路使用。

再说说开关管吧。

开关管可是开关电源里的大明星呢。

它就像一个超级快速的开关，不停地在开和关之间切换。

这个开和关的速度可快啦，快到你都想象不到。

它通过这种快速的切换，来调整输出电压的大小。

就好像是通过控制水龙头开关的频率来调整水流的大小一样。

当它开的时间长一点，输出电压可能就高一点；开的时间短一点，输出电压就低一点。

还有变压器呢。

变压器就像是一个魔法变换器。

它能根据自己的匝数比，把输入的电压按照一定的比例变成我们想要的电压。

比如说，如果输入是380V，通过变压器的魔法，就可以变成24V或者其他我们需要的电压啦。

这个过程就像是把一个大蛋糕按照我们想要的大小切成一块一块的。

基于ICE3AR2280JZ的三相电表开关电源解决方案

基于ICE3AR2280JZ的三相电表开关电源解决方案

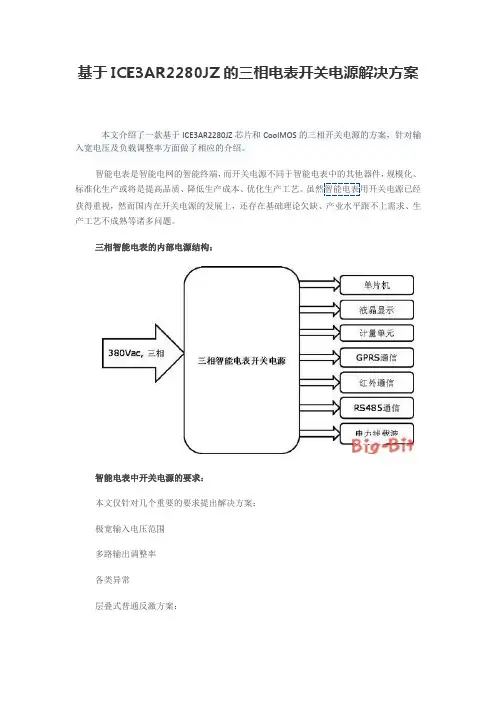

基于ICE3AR2280JZ的三相电表开关电源解决方案本文介绍了一款基于ICE3AR2280JZ芯片和CoolMOS的三相开关电源的方案，针对输入宽电压及负载调整率方面做了相应的介绍。
