电气接地电阻测试记录(C6-29)

电气接地电阻测试记录（表C6－29）【相关规定及要求】1、接地电阻测试主要包括设备、系统的防雷接地、保护接地、工作接地、防静电接地以及设计有要求的接地电阻测试，并应附《电气防雷接地装置隐检与平面示意图表》说明。

2、测试仪表一般选用ZC-8型接地电阻测试仪。

测试仪表要在检定有效期内，有校准状态标识。

3、每年4－10月期间进行测试时，应乘以季节系数Ψ值（Ψ值见下表）埋深水平接地体长度为2～3米的垂直接地体备注0.5 1.4～1.8 1.2～1.40.8～1.0 1.25～1.45 1.15～1.32.5～3.0 1.0～1.1 1.0～1.1埋深接地体4、接地电阻应及时进行测试，当利用自然接地体作为接地装置时，应在底板钢筋绑扎完毕后进行测试；当利用人工接地体作为接地装置时，应在回填土之前进行测试；若阻值达不到设计、规范要求时，应补做人工接地极。

5、电气接地电阻测试记录应由建设（监理）单位及施工单位共同进行检查。

【填写要点】1、检测阻值结果和结论齐全。

2、对于选择框，有此项内容，在选择框处划“√”，若无此项内容，可空着，不必划“×”。

电气接地装置隐检与平面示意图表（表C6－30）【填写要点】1、电气接地装置隐检与平面示意图表应由建设（监理）单位及施工单位共同进行检查。

2、检验日期应与电气接地电阻测试记录日期一致。

3、绘制接地装置平面示意图表时，应把建筑物轴线、各测试点的位置及阻值标出。

4、土质情况应按《建筑电气通用图集》（92DQ13）中图13－7土壤名称进行填写，并与地质勘探情况一致。

5、表格中凡需填空的地方，实际已发生的，如实填写；未发生的，则在空白处划“/”。

6、除签字栏必须亲笔签字外，其余项目栏均须打印。

电气绝缘电阻测试记录（表C6－31）【相关规定及要求】1、电气绝缘电阻测试主要包括电气设备和动力、照明线路及其他必须摇测绝缘电阻的测试，配管及管内穿线分项质量验收前和单位工程质量竣工验收前，应分别按系统回路进行测试，不得遗漏。

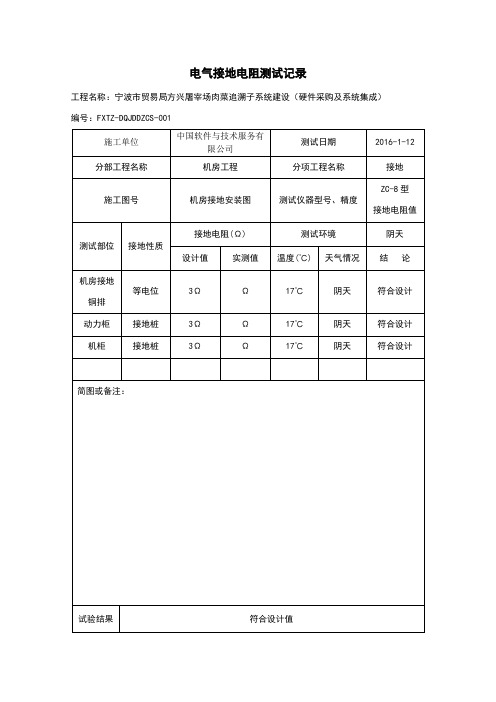

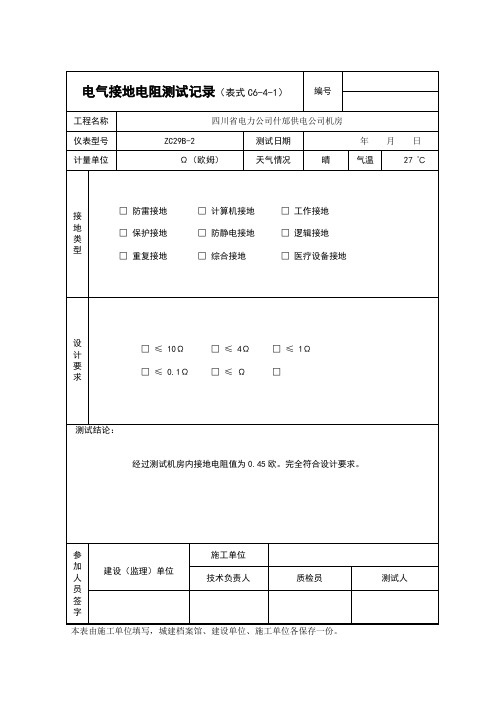

电气接地电阻测试记录电气接地电阻测试记录施工单位：XXX。

测试日期：2011年10月15日。

编号：01.工程名称：XXX附属楼接地名称与类型：防雷接地、保护接地、引下型式、重复接地、柱内钢筋组数8测试部位：接地电阻测试点仪表型号：ZC-8型接地电阻测试仪。

计量单位：1Ω(欧姆)接地装置平面示意图：组别及实测数据：组别 | 实测数据 |1.| 8.6.|2.| 8.7.|3.| 8.8.|4.| 6.9.|5.| ≤10Ω。

|6.| ≤10Ω。

|7.| 9.8.|8.| 8.6.|9.| 8.9.|设计要求：接地电阻值≤10Ω气象：晴，气温22℃结论：经测试接地电阻值符合设计要求和《建筑电气工程施工质量验收规范》GB-2002规定施工单位（签章）：XXX。

专业技术负责人：XXX。

质检员：XXX。

专业工长：XXX。

测试人：XXX监理（建设）单位（签章）：XXX签栏：无本文是一份电气接地电阻测试记录，记录了XXX附属楼的接地电阻测试数据。

根据测试结果，接地电阻值符合设计要求和《建筑电气工程施工质量验收规范》GB-2002规定。

测试共涉及防雷接地、保护接地、引下型式、重复接地和柱内钢筋组数8等接地名称与类型。

测试部位为接地电阻测试点，测试仪器为ZC-8型接地电阻测试仪，计量单位为1Ω(欧姆)。

测试数据如下表所示：组别 | 实测数据 |1.| 8.6.|2.| 8.7.|3.| 8.8.|4.| 6.9.|5.| ≤10Ω。

|6.| ≤10Ω。

|7.| 9.8.|8.| 8.6.|9.| 8.9.|其中，组别5和6的实测数据均符合设计要求，即接地电阻值≤10Ω。

其他组别的实测数据也都在合理范围内。

测试时气象为晴，气温22℃。

最终结论为，经测试接地电阻值符合设计要求和相关规范。

施工单位、专业技术负责人、质检员、专业工长和测试人均在文末签署了相关信息。
