[推荐学习]八年级物理上册 5.3 凸透镜成像实验部分习题(无答案)(新版)新人教版

凸透镜成像的规律知识点探究凸透镜成像规律的实验1.如图所示的凸透镜,若把它用在书写投影仪上,则物体应放的位置为(C)A.A点B.B点C.C点D.E点2.(2015云南中考)如图所示,小华同学在做探究凸透镜成像规律实验时,在光屏上接收到烛焰清晰缩小的像,下列说法正确的是(D)A.光屏上的像是正立的B.蜡烛在距透镜二倍焦距以内C.利用这个原理可以制成投影仪D.蜡烛靠近透镜,光屏应远离透镜才能得到清晰的像3. (2015广西贵港中考)某同学做探究凸透镜成像的规律实验时,所用凸透镜的焦距为f,保持凸透镜位置不变,如图所示,先后使烛焰位于a,b,c,d四点,并分别调整光屏的位置,关于a,b,c,d四点的成像情况,他归纳出下列说法,其中错误的是(C)A.烛焰位于a点时,屏上出现的实像最小B.烛焰位于c点时,屏上出现的实像最大C.烛焰位于b点时,屏上出现的实像最大D.烛焰位于d点时,成正立、放大的虚像4. (2016辽宁阜新中考)小丽同学用焦距为15 cm的凸透镜做探究凸透镜成像的规律实验:(1)如图甲所示,实验前应调节烛焰、凸透镜、光屏三者的中心,使它们在同一高度上。

(2)实验过程中,当蜡烛与凸透镜的距离如图甲所示时,在光屏上可得到一个清晰的倒立、缩小的实像,生活中利用这个规律制成的光学仪器是照相机。

(3)实验过程中,小丽发现当蜡烛成实像时,物距减小,像距与像都变大(填“变大”“变小”或“不变”)。

(4)实验过程中,随着蜡烛的燃烧,可观察到光屏上的像向上(填“上”或“下”)移动。

(5)通过实验观察可知,在图乙中左边的蜡烛通过凸透镜不可能形成的像是B。

(填符号)考点一凸透镜成像规律的应用5.小明将凸透镜紧靠如图甲所示的一幅卡通图片,然后将凸透镜逐渐远离图片的过程中,通过凸透镜观察到如图乙所示四个不同的像,则四个像出现的先后顺序是(C)A.③②④①B.③②①④C.②①③④D.①②③④6.(2016湖北中考)近期流行的“自拍神器”给旅行者自拍带来了方便。

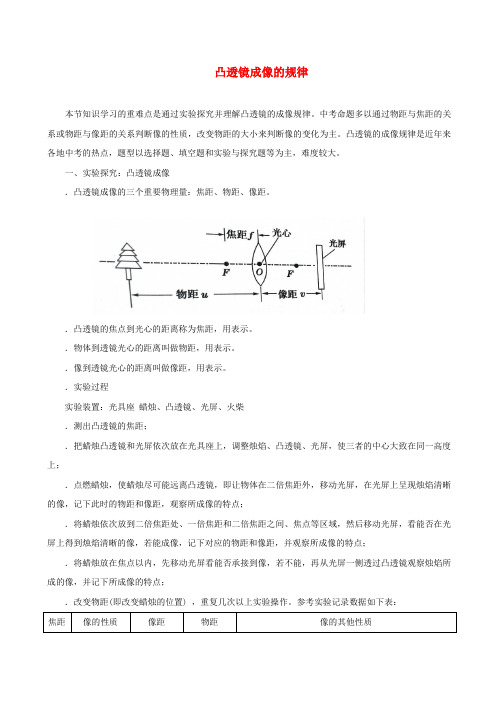

凸透镜成像的规律本节知识学习的重难点是通过实验探究并理解凸透镜的成像规律。

中考命题多以通过物距与焦距的关系或物距与像距的关系判断像的性质，改变物距的大小来判断像的变化为主。

凸透镜的成像规律是近年来各地中考的热点，题型以选择题、填空题和实验与探究题等为主，难度较大。

一、实验探究：凸透镜成像．凸透镜成像的三个重要物理量：焦距、物距、像距。

．凸透镜的焦点到光心的距离称为焦距，用表示。

．物体到透镜光心的距离叫做物距，用表示。

．像到透镜光心的距离叫做像距，用表示。

．实验过程实验装置：光具座蜡烛、凸透镜、光屏、火柴．测出凸透镜的焦距；．把蜡烛凸透镜和光屏依次放在光具座上，调整烛焰、凸透镜、光屏，使三者的中心大致在同一高度上；．点燃蜡烛，使蜡烛尽可能远离凸透镜，即让物体在二倍焦距外，移动光屏，在光屏上呈现烛焰清晰的像，记下此时的物距和像距，观察所成像的特点；．将蜡烛依次放到二倍焦距处、一倍焦距和二倍焦距之间、焦点等区域，然后移动光屏，看能否在光屏上得到烛焰清晰的像，若能成像，记下对应的物距和像距，并观察所成像的特点；．将蜡烛放在焦点以内，先移动光屏看能否承接到像，若不能，再从光屏一侧透过凸透镜观察烛焰所成的像，并记下所成像的特点；．改变物距(即改变蜡烛的位置) ，重复几次以上实验操作。

参考实验记录数据如下表：．分析与论证：对比归纳以上数据得出凸透镜成像规律如下表：．探究结论：由凸透镜成像规律可以总结出以下两点。

()焦点是成实像和虚像的分界点，倍焦距处是成放大像和缩小像的分界点。

()不论成实像还是成虚像，物体离焦点越近，所成的像越大，像离凸透镜也越远。

．实验说明．本实验中所选凸透镜的焦距最好在，太大或太小都不方便。

．应把蜡烛、凸透镜、光屏按顺序放在光具座上，将凸透镜放置在光具座的中心位置，调整凸透镜和光屏的高度，使凸透镜的光心、光屏的中心跟烛焰的中心大致在同一高度上，这样做的目的是使烛焰通过凸透镜所成的像能完整地落在光屏的中央，便于观察。

5.3 凸透镜成像的规律一．选择题（共7小题）1．太原市部分街道路口安装有行人闯红灯抓拍系统。

当行人闯红灯时，监控摄像头就会拍照，拍到的人像跟数据库内的有效证件照片进行对比识别，紧接着LED屏上就会出现闯红灯者的照片。

下列说法中正确的是（）A．拍照时，行人位于摄像头2倍焦距以外B．行人通过摄像头成正立的实像C．行人通过摄像头成缩小的虚像D．摄像头成像原理与投影仪相同2．李强在“探究凸透镜成像规律”的实验中，将烛焰放在凸透镜前某一位置时，恰好在凸透镜后30cm处的光屏上出现一个与该烛焰等大的像，下列说法正确的是（）A．此时蜡烛离凸透镜的距离大于30cmB．该凸透镜的焦距是15cmC．当物距是10cm时，光屏上呈现倒立放大的像D．实验中蜡烛燃烧变短，屏上的像将向下移动3．如图所示，小明同学在探究凸透镜成像的规律时，记录并绘制了物距u和像距v之间的关系图象。

下列说法正确的是（）A．凸透镜焦距为20cmB．物距为5cm时，可以通过移动光屏承接到清晰的像C．物距为15cm时，成放大的像，根据这一原理可以制成投影仪D．物距由15cm增大到30cm的过程中，在光屏上看到的像一直是变大的4．在探究凸透镜成像规律的实验中，将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距透镜15cm处的光屏上得到烛焰清晰的像。

若把点燃的蜡烛放在距凸透镜15cm处，则移动光屏（）A．能承接到倒立、缩小的实像B．能承接到倒立、放大的实像C．不能承接到像D．距透镜15 cm 处才能承接到清晰的像5．在“探究凸透镜成像规律”的实验中，同学们选用多个LED灯制成字母“F“做为实验光源，用标有格子的白色板做成光屏进行实验探究，如图所示，凸透镜的焦距为10cm，此时恰能在光屏上成一个清晰的像，则下列说法正确的是（）A．将图中的光源和光屏对换，可在光屏上得到清晰、放大的实像B．将图中光源“F”向右移动5cm，再向右移动光屏得到清晰的像，这是投影仪的原理C．在图中贴近凸透镜右侧放置镜片，只向左移动光屏能得到清晰的像，该镜片是近视镜D．用焦距为12cm的凸透镜替换图中凸透镜，只向右移动光屏，就可得到清晰的像6．如图甲测凸透镜的焦距，如图乙“探究凸透镜成像的规律”，实验过程中小徐同学将蜡烛分别放在甲、乙、丙、丁不同的位置（图甲和图乙中的透镜相同），下列说法正确的是（）A．由图甲可知凸透镜的焦距是5.0cmB．图乙四个位置中，移动光屏，4个位置上的蜡烛都可以在光屏上成像C．将蜡烛放在丙位置，若凸透镜上有一个泥点，则在光屏上不会出现泥点的影子D．将蜡烛放在乙位置，光屏应向左移动才能找到清晰的像，此时成放大的像7．在探究“凸透镜成像的规律”的实验中，蜡烛、凸透镜和光屏的位置如图所示，此时烛焰在光屏上成一个清晰的像，则下列判断错误的是（）A．此时成像情况符合照相机的成像原理B．此凸透镜的焦距大于20cmC．将蜡烛移动到25cm刻度处，应向右移动光屏，才能再次在光屏上得到清晰的像D．将蜡烛移动到40cm刻度处，无论怎样移动光屏，都不会在光屏上成像二．填空题（共8小题）8．如图所示是生活中常用手机扫描二维码的情形，这相当于给二维码拍了一张照片，照相机镜头相当于一个透镜，二维码经摄像头扫描成倒立、（选填“缩小”、“等大”或“放大”）的实像。

凸透镜成像实验专题练习1．在做“探究凸透镜成像规律”的实验中：（1）如图所示，蜡烛恰好在光屏上成倒立＿＿＿＿的实像，可以判断此实验中凸透镜的焦距＿＿＿＿（选填“大于”或“小于”）20cm ，生活中的＿＿＿＿（选填“照相机”、“幻灯机”或“放大镜”）就是利用了这样的原理．若某同学不小心用手指尖触摸到了凸透镜，这时在光屏上将＿＿＿＿（选填“会”或“不会”）成一个完整的像．（2）实验过程中，燃烧的蜡烛不断缩短，光屏上的像逐渐＿＿＿＿（选填“向上”或“向下”）移动． 答案：（1）缩小 小于 照相机 会 （2）向上2．在做“探究凸透镜成像的规律”实验中，平行于主光轴的光线经凸透镜后会聚在光屏上一点，如图甲所示。

（1）当把蜡烛放在乙图位置时，移动光屏，在光屏上能成＿＿＿、缩小的实像；生活中的＿＿＿就是利用这个原理制成的。

（2）凸透镜的位置固定不动，当蜡烛向右（靠近透镜）移动一段距离后，要在光屏上再次成清晰的像，需将光屏向＿＿＿（选填“左”或“右”）移动。

（3）在上一步光屏上成清晰的像后，取一副近视镜放在凸透镜和蜡烛之间，要使光屏上还能成清晰的像，保持凸透镜和光屏的位置不动，可将蜡烛适当向＿＿＿（选填“左”或“右”）移动。

答案：（1）倒立 照相机 （2）心 （3）左3．小华用光具座研究凸透镜成像规律，按如图调整完毕，在光屏上得到蜡烛烛焰清晰的像。

（1）保持蜡烛、凸透镜、光屏位置不变，小华用不透光的纸板遮住凸透镜上半部分，则在光屏上观察到的像是＿＿＿（填选项前的字母）A ．烛焰的上半部分，亮度变暗B ．烛焰的下半部分，亮度变暗C ．完整的烛焰，亮度变暗D ．完整的烛焰，亮度不变（2）保持凸透镜位置不变，将蜡烛与光屏位置对调，光屏上也能得到烛焰清晰的像，＿＿＿（选填“照相机”、“投影仪”、“放大镜”）就是根据这种成像原理设计的。

答案：（1）C （2）投影仪 4．“探究凸透镜成像规律”：选用蜡烛、凸透镜（焦距f=10cm ），光屏、光具座和火柴等器材。

凸透镜成像的规律1.(2013·东营中考)5月12日上午,央视5台直播了“中国万达”2013黄河口(东营)国际马拉松赛。

此次比赛首次启用航拍,向国内外全方位展示赛事盛况,展现了东营市生态文明典范城市的发展成果。

已知摄像机镜头相当于一个凸透镜,航拍时物距大于2倍焦距。

关于航拍成像的性质,下列说法正确的是( )A.放大、正立的实像B.放大、倒立的实像C.缩小、正立的实像D.缩小、倒立的实像【解析】选D。

本题主要考查凸透镜成像的应用。

已知摄像机镜头相当于一个凸透镜,航拍时物距大于2倍焦距。

凸透镜成像时,u>2f,成倒立、缩小的实像。

故选D。

2.小明在做“探究凸透镜成像的规律”的实验时,所用凸透镜的焦距为15cm。

将蜡烛放在距离该透镜25cm 处时,蜡烛在光屏上所成清晰的像是( )【解析】选A。

本题主要考查了凸透镜成像的规律。

由题意知：f=15cm,则2f=30cm。

蜡烛到凸透镜的距离即物距f<u=25cm<2f。

根据凸透镜成像的规律,此时成倒立放大的实像。

故选A。

3.探究凸透镜成像规律时,小明在凸透镜前放一燃着的蜡烛,移动光屏并在光屏上找到清晰的像。

然后将蜡烛远离透镜,调节光屏再次找到一个清晰的像,比较两像( )A.像距增大,像增大B.像距减小,像增大C.像距减小,像减小D.像距增大,像减小【解析】选C。

本题考查凸透镜成像规律。

将蜡烛远离透镜时,物距变大,根据凸透镜成实像时“物距越大,像越小,像距越小”,则像将变小,像距将变小。

故选C。

4.一个焦距为10cm的凸透镜,当蜡烛距它15cm时,在光屏上得到一个倒立(选填“放大”“缩小”或“等大”)的像;将蜡烛向透镜移近7cm后,在光屏上(选填“能”或“不能”)成像。

【解析】本题考查凸透镜成像规律的知识。

蜡烛距凸透镜为15cm,大于1倍焦距小于2倍焦距,所以凸透镜成倒立、放大的实像。

将蜡烛向凸透镜移近7cm后,物距小于1倍焦距,故凸透镜成正立、放大的虚像,由于成的是虚像,故光屏上不能成像。

5.3“凸透镜成像规律”知识归纳练习题一、单选题1.利用凸透镜在光屏上已得到烛焰清晰的实像，此时如果用黑纸遮住透镜的下半部分，则光屏上的像（）A. 上半部分没有了；B. 下半部分没有了C. 整个像缩小了；D. 整个像变暗了2.如图所示：在做“探究凸透镜成像规律”的实验时，如果在光屏上得到的缩小、倒立的实像，那么要在光屏上得到放大、倒立的实像，下列操作可行的是（）A. 蜡烛左移，光屏右移B. 蜡烛右移，光屏右移C. 蜡烛左移，光屏左移D. 蜡烛右移，光屏左移3.（2015•鄂州）如图所示，凸透镜焦距为f，烛焰在图示位置时恰能在光屏上成清晰的像．现将蜡烛沿主光轴向左移动2f的距离，移动蜡烛的同时移动光屏，使烛焰始终能在光屏上成清晰的像，则光屏上的像（）A. 一直变小B. 一直变大C. 先变大后变小D. 先变小后变大4.在探究“凸透镜成像规律”的实验中，已知凸透镜的焦距为20cm，若将蜡烛放在离凸透镜16cm处时，如图所示，移动光屏，在光屏上将看到（）A. 倒立缩小的实像B. 倒立放大的实像C. 正立放大的虚像D. 无像5.将一个凸透镜正对着太阳光，在距凸透镜10cm的纸上接到一个很小的亮斑.当将一个物体放在距这个透镜15 cm处时，在凸透镜的另一侧可以得到（）A.倒立、缩小的实像B.正立、缩小的实像C.倒立、放大的实像D.正立、放大的虚像6.烛焰通过凸透镜在光屏上成一放大的像，如果在凸透镜上沾一个小黑点，则光屏上（）A. 没有黑点的像B. 一片漆黑C. 有一个放大的黑点像D. 有一个缩小的黑点像7.下列有关凸透镜的说法不正确的是A. 凸透镜对光有会聚作用B. 凸透镜可以矫正远视眼的视力C. 凸透镜所成的实像可以是放大的，也可以是缩小的D. 凸透镜所成的虚像可以是放大的，也可以是缩小的8.小方同学做“探究凸透镜成像规律”实验，当蜡烛、凸透镜、光屏的位置如图所示时，光屏上得到了清晰的像．则（）A. 得到的像是正立缩小的实像B. 得到的像是倒立放大的实像C. 把蜡烛向左移动，调整光屏的位置，得到的清晰像变大D. 把蜡烛向右移动少许，要得到清晰的像，应向右移动光屏9. 在探究“凸透镜成像的规律”时，把蜡烛放在凸透镜前30cm处，光屏上可接收到倒立缩小清晰的像. 则该凸透镜的焦距可能为（）A. 10cmB. 15cmC. 20cmD. 30cm10.一凸透镜的焦距是10cm，将点燃的蜡烛放在凸透镜前40cm处，则烛焰通过凸透镜所成的像是（）A. 倒立缩小的实像B. 倒立放大的实像C. 倒立等大的实像D. 正立放大的虚像11.小明在“探究凸透镜成像规律”的实验中，根据测得的数据得到了物距u跟像距v之间关系的图象，如图所示，则下列判断正确的是（）A. 该凸透镜的焦距是20cmB. 当u=15cm时，在光屏上能得到一个缩小的像C. 把物体从距凸透镜15cm处移动到30cm处的过程中，像逐渐变小D. 当u=25cm时成放大的像，投影仪就是根据这一原理制成的12.如图所示，F为凸透镜的两个焦点，A′B′为物体AB的像，则物体AB在（）A. 图中Ⅰ区域，比A′B′大，箭头方向向上B. 图中Ⅱ区域，比A′B′大，箭头方向向下C. 图中Ⅲ区域，比A′B′大，箭头方向向上D. 图中Ⅳ区域，比A′B′小，箭头方向向下13.某同学在探究“凸透镜成像规律”时，总结的三个实验结论如下表，其中正确的是（）A. 实验1B. 实验2C. 实验3D. 实验2和实验314.小明同学在做“探究凸透镜成像规律”实验时，蜡烛、凸透镜、光屏的位置如图所示，点燃蜡烛后，光屏上得到了清晰的像。

八年级物理上册5.3凸透镜成像的规律练习题（无答案）（新版）新人教版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（八年级物理上册5.3凸透镜成像的规律练习题（无答案）（新版）新人教版）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为八年级物理上册5.3凸透镜成像的规律练习题（无答案）（新版）新人教版的全部内容。

5.3凸透镜成像的规律练习题一、练习题1。

将一个凸透镜正对着太阳光，在距凸透镜20cm的纸上接到一个很小的亮斑．当将一个物体放在距这个透镜50cm处时，在凸透镜的另一侧可以得到( ）A 。

倒立、放大的实像B .倒立、缩小的实像C 。

正立、放大的实像D .正立、缩小的实像2。

凸透镜放在蜡烛和光屏之间，在屏上恰好能成一倒立放大的实像，如果用硬纸板遮住透镜的上半部分，这时屏上的像会：（）A 。

只存在下半部分；B 。

只存在上半部分；C 。

消失;D .仍能成完整的像,只是像稍暗些。

3。

两束光线通过凸透镜后：（）A 。

一定相交于一点B .一定会聚于焦点C 。

一定靠拢但不一定相交D .一定发散4. 下列光学器件中，能对光线起发散作用的是：（）A 。

平面镜B .凸透镜C 。

凹透镜D .凹面镜5. 手握放大镜，隔着放大镜看物体，则看到的（）A 。

只能是正立放大的像B 。

只能是倒立缩小的像C 。

只能是倒立放大的像D 。

前三种像都可以看到6. 物体距凸透镜20cm处，在光屏上得到缩小的像，则应选择的凸透镜的焦距为（）A 。

5cmB .10cmC .15cmD 。

20cm7. 物体距凸透镜20cm处，在光屏上得到放大的像,则应选择的凸透镜的焦距为（）A 。

5.3 凸透镜成像的规律一．选择题（共6小题）1．小丽在探究“凸透镜成像规律”的实验中，当蜡烛、凸透镜和光屏的位置如图时，在光屏的中央承接到了烛焰清晰的像。

则下列说法不正确的是（）A．图中光屏上的像与投影仪成像性质相同B．小丽用不透明的书挡住烛焰的上半部分，光屏上仍能成完整的像C．如果将图中光屏和蜡烛换个位置，光屏上仍能承接清晰的像，成像性质与投影仪成像相同D．小丽摘下自己戴的近视眼镜，将镜片放在图中蜡烛和透镜之间，应将光屏向右移动才能承接清晰的像2．如图1所示是十字路口处安装的监控摄像头，图2中A、B是同一辆汽车经过十字路口时，监控摄像头先后拍下的两张照片。

下列分析中正确的是（）A．监控摄像头工作原理与投影仪相同B．摄像头的镜头拍摄的是正立，缩小的实像C．照片中几乎看不见车内的人，但车的外表却很清晰，因为车是光源D．由照片A、B可以看出汽车是迎着摄像头方向行驶3．目前，移动支付已经进入“刷脸时代”，消费者面对摄像头，摄像头相当于凸透镜，系统自动拍照，扫描面部特征，确认身份信息后，即可完成交易。

无需钱包或手机，整个交易过程不超过5s。

由此应用到的物理知识，下列说法正确的是（）A．“刷脸支付”过程，人脸是光源B．凸透镜可以成正立的实像C．扫描仪获取的信息是人脸反射的光再经过摄像头对光的折射形成的D．人体面部不同部位的肤色有差异但对各种色光的反射能力相同4．小明用凸透镜先后两次观察书本上的字，看到如图所示两种情景。

以下说法中正确的是（）A．甲图中成的是实像；乙图中成的是虚像B．甲图中成像规律可应用于投影仪；乙图中成像规律可应用于照相机C．甲图中书本在凸透镜2倍焦距以外；乙图中书本在凸透镜l倍焦距以内D．甲图中凸透镜靠近书本，所成的像变小；乙图中凸透镜远离书本，成的像也变小5．如图所示是用来“探究凸透镜成像规律”的实验装置示意图（屏未画出），当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到放大的像。

第3节凸透镜成像的规律知能演练提升能力提升1.让一束平行光经过一透镜,在光屏上得到一个最小、最亮的光斑(如图所示)。

小明用此透镜做“探究透镜成像规律”的实验,下列说法不正确的是()A.当物体距透镜5 cm时,成正立的像B.当物体距透镜15 cm时,成倒立、放大的实像C.当物体从距透镜20 cm处向远离透镜的方向移动时,所成的像逐渐变小D.当物体从距透镜20 cm处向透镜的方向移动时,要得到清晰的像,应使光屏靠近透镜2.在探究凸透镜成像规律的实验中,当烛焰、凸透镜、光屏处于如图所示的位置时,恰能在光屏上得到一个清晰的像。

利用这一成像原理可以制成()A.幻灯机B.照相机C.放大镜D.潜望镜3.在探究凸透镜成像规律的实验中,蜡烛在距凸透镜40 cm时,在透镜的另一侧的光屏上得到清晰缩小的像。

若将蜡烛与光屏的位置对调,则所得像一定是()A.放大的虚像B.放大的实像C.缩小的虚像D.缩小的实像4.图中的蜡烛在光屏上成清晰缩小的像。

下列可能使烛焰在光屏上成清晰放大的像的操作是()A.透镜不动,蜡烛、光屏靠近透镜B.透镜不动,蜡烛、光屏向右移动C.透镜、光屏都不动,蜡烛向右移动D.蜡烛、光屏都不动,透镜靠近光屏5.在探究凸透镜成像的实验中,先用焦距为10 cm的透镜甲进行实验,在透镜右侧的光屏上得到了清晰缩小的实像。

接下来不改变发光体和凸透镜的位置,改用焦距为20 cm的透镜乙继续进行实验。

下列情形可能发生的是()A.光屏向右移,能接收到清晰缩小的实像B.光屏向左移,能接收到清晰放大的实像C.光屏向左移,能接收到清晰缩小的实像D.无论怎样移动光屏,都接收不到清晰的像6.某班同学在探究凸透镜成像规律的实验中,记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象,如图所示,下列判断正确的是()A.该凸透镜的焦距是16 cmB.当u=12 cm时,在光屏上能得到一个缩小的像C.当u=20 cm时成放大的像,投影仪就是根据这一原理制成的D.把物体从距凸透镜12 cm处移动到24 cm处的过程中,像逐渐变小7.一物体放在距凸透镜20 cm处时,在另一侧距凸透镜6 cm处的光屏上出现了一个清晰的像。

凸透镜成像规律及其应用A.基础知识：1.小宇在做“探究凸透镜成像规律”实验，其实验装置的示意图如图所示。

a、b、c、d、e是主光轴上的五个点，F点和2F点分别是凸透镜的焦点和二倍焦点。

（l）在a、b、c、d、e这五个点中：①把烛焰放在________点上，可以成正立、放大的虚像。

②把烛焰放在________点上，所成的像最小。

③把烛焰放在________点上是属于照相机原理。

④把烛焰放在________点上是属于投影仪原理。

（2）小字做完实验后，又想用手表代替蜡烛，看在光屏上能成什么样的像。

于是他在透明的玻璃板上用黑色笔画了个手表盘，如图（甲）所示。

把这个玻璃板放在蜡烛的位置上，并用平行光源对着玻璃板上的表盘照射，如图（乙）所示。

移动光屏直到成清晰像为止。

此时表盘在光屏上所成的像是图（丙）中的哪一个？（）2.小明在“探究凸透镜成像规律”实验中，用装有6个发光二极管的有方格的白纸板做发光物体，如图甲所示。

又用这种有同样大小方格的白纸板做光屏。

将发光物体、凸透镜和光屏组装到光具座上并调整好。

(1)当发光体在a点时，如图乙所示，在光屏上成的像如图丙所示。

则光屏上的像是倒立、___ _的实像。

将发光物体由a点移动到b点，要想找到像的位置，应向移动光屏，直到___ 为止。

(2)用这种发光物体和光屏做实验，最主要的一条优点是：__________________________________________________。

(3)如图乙所示，当发光物体在a点时，物与像之间的距离为S1，当发光物体在b点时，物与像之间的距离为S2，则S1_________S2。

(选填“>”、“=”或“<”)3.在做“凸透镜成像”实验时：（1）将蜡烛、凸透镜和光屏放在光具座上，使烛焰、凸透镜和光屏三者的中心大致在，并使光屏与透镜所在的平面。

（2）将蜡烛放在二倍焦距以外的某点a时，移动光屏找到像，则光屏上的像是倒立、的。

凸透镜成像规律综合练习一、单选题1．面对幻灯机幕布，将印有“h”字样的幻灯片插入框中，调节镜头后，在幕布上出现的画面应该是（）A. B. C. D.2．王奶奶喜欢用放大镜看报，为了看到更大更清晰的字，她常常（）A.报纸与放大镜不动，眼睛离报远一些B.报纸与眼睛不动，放大镜离报稍远一些C.报纸与放大镜不动，眼睛离报近一些D.报纸与眼睛不动，放大镜离报稍近一些3．在做“凸透镜成像”的实验中，凸透镜焦距是10cm，当光屏距凸透镜16cm时，烛焰在光屏上成清晰的像。

若光屏不动，将凸透镜向光屏方向移动了2cm，要使光屏上再次得到清晰的像，下列说法正确的是A．蜡烛不动，像变小B．蜡烛靠近凸透镜，像变小C．蜡烛远离凸透镜，像变大D．蜡烛远离凸透镜，像变小4．如图所示，OO' 为凸透镜的主光轴，将点光源放在A点时，像在B点；将点光源放在B 点时，像在C点。

当将点光源放在C点时，则（）A．一定在B点成一个实像B．一定在A点的左侧成一个虚像C．可能在B、C之间成一个实像D．可能在C点的右侧成一个虚像5．某班同学在探究“凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象，如图所示，下列判断正确的是A.该凸透镜的焦距是16cmB.当u=12cm时，在光屏上能得到一个正立、缩小的实像C.当u=20cm时，在光屏上能得到一个放大的像。

投影仪就是根据这一原理制成的D.把物体从距凸透镜24cm处移动到12cm处的过程中，像逐渐变大6．如图所示，凸透镜的焦距为5厘米，在透镜左侧10厘米处，有一个与主光轴垂直的物体AB，在透镜右侧15厘米处放一个平面镜，镜面与凸透镜的主光轴垂直，则该光具组中，物体AB的成像情况是（）A．一个正立实像，一个倒立实像，一个正立虚像B．一个正立实像，一个倒立实像，一个倒立虚像C．一个正立实像，一个正立虚像，一个倒立虚像D．一个倒立实像，一个正立虚像，一个倒立虚像7．一支蜡烛放在距离透镜18 cm处，在透镜另一侧距透镜18 cm的光屏上看到了蜡烛等大的像，现将蜡烛放在距透镜15 cm处，那么在透镜另一侧成实像的位置可能距透镜A．11 cm B．14 cmC．18 cm D．22 cm8．我校教师运用了人脸识别系统签到，老师们站在机器前0.5m～1.2m处时，安装在墙上的人脸识别系统的摄像机就可以对其面部特征进行快速核对．由此判断，人脸识别系统的摄像机的镜头（）A．相当于凸透镜，焦距可能为0.4m B．相当于凸透镜，焦距可能为0.1m C．相当于凹透镜，焦距可能为0.4m D．相当于凹透镜，焦距可能为0.1m 9．小星同学利用太阳光测量凸透镜的焦距，方法如图所示。

2020八年级物理上册5.3凸透镜成像的规律练习题（含解析）学校：___________姓名：___________班级：___________一．选择题（共12小题）1．（自贡）关于凸透镜的应用，下列说法正确的是（）A．凸透镜成的像都是实像B．照相时，景物在镜头二倍焦距以内C．投影仪中的投影片放在镜头二倍焦距以外D．远视眼镜利用了凸透镜对光的会聚作用2．（咸宁）一凸透镜的焦距为15cm，将点燃的蜡烛从离凸透镜40cm处沿主光轴移到20cm 处的过程中，像的大小和像距的变化情况是（）A．像变大，像距变大 B．像变小，像距变小C．像变大，像距变小 D．像变小，像距变大3．（临沂）在探究凸透镜成像规律的实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一清晰等大的实像，下列说法正确的是（）A．该凸透镜的焦距是20cmB．将蜡烛移动到20cm刻度处，移动光屏可得到倒立、放大的实像C．将蜡烛移动到35cm刻度处，为使烛焰在光屏上成一清晰的像，应向右移动光屏D．将蜡烛移动到45cm刻度处，为使烛焰在光屏上成一清晰的像，应向右移动光屏4．（通辽）如图，手机扫描二维码，相当于给二维码拍了一张照片，手机摄像头相当于凸透镜，影像传感器相当于光屏，下列说法正确的是（）A．物体上的二维码是光源B．扫码时二维码要位于摄像头二倍焦距以外C．要使屏幕上二堆码的像变小，只需将二维码靠近凸透镜D．影像传感器上成的是正立的实像5．（菏泽）已知凸透镜的焦距为15cm，下列说法正确的是（）A．当物体距凸透镜10cm时，成正立、放大的实像B．当物体距凸透镜20cm时，成倒立、放大的实像C．当物体距凸透镜35cm时，成倒立、放大的实像D．当物体从距凸透镜20cm处远离凸透镜时，在凸透镜另一侧所成的像逐渐变大6．（乌鲁木齐）夜晚，发着光的小萤火虫从放大镜的2倍焦距处沿着主光轴匀速飞行过程中，萤火虫发出的通过放大镜部分的光逐渐减少，则萤火虫的像（）A．远离放大镜，平均速度小于萤火虫的飞行速度B．远离放大镜，平均速度大于萤火虫的飞行速度C．靠近放大镜，平均速度小于萤火虫的飞行速度D．靠近放大镜，平均速度大于萤火虫的飞行速度7．（淄博）在探究凸透镜成像规律的实验中，将点燃的蜡烛放在凸透镜前某一位置，在凸透镜后20cm的光屏上出现一个等大倒立的像，如果将蜡烛移动到凸透镜前25cm处，则（）A．光屏上会出现倒立放大的实像B．将光屏靠近凸透镜一段距离，光屏上会出现倒立缩小的实像C．将光屏远离凸透镜一段距离，光屏上会出现倒立放大的实像D．无论怎样移动光屏，光屏上均找不到像8．（乌拉特前旗校级模拟）将物体放在离凸透镜30cm处，恰好能在光屏上得到一个等大的清晰的像；当物体放在离凸透镜10cm，并移动光屏，在光屏上成（）A．正立的放大虚像B．倒立的缩小实像C．倒立的放大实像D．无像9．（孟津县一模）某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象，如图所示，下列判断中正确的是（）A．该凸透镜的焦距是16cmB．当u=12cm时，在光屏上能得到一个缩小的像C．当u=20cm时，成放大的像，投影仪就是根据这一原理制成的D．把物体从距凸透镜12cm处移动到24cm处的过程中，像逐渐变小10．（新泰市一模）如图，一束平行光经过一凸透镜，调节光屏到图示位置时，光屏上得到一个最小、最亮的光斑。

凸透镜成像规律实验典型例题【典型例题精析】实验探究【例题1】在“探究凸透镜成像规律”的实验中，按要求解答下列各题：1．小敏在“探究凸透镜成像规律”的实验中，由于不知道实验室准备的凸透镜的焦距，小亮给他提供的解决方案是：根据图1所示的设计方案图进行实验，测出焦距。

（1）如果你觉得小亮的“方案”可行，请你对利用该“方案”测量焦距的具体操作提出一条注意事项： ；（2）如果你觉得小亮的“方案”不可行，请提出你的解决方案： ；（说明：若你认为“方案”可行，则选（1）解答，若你认为“方案”不可行，则选（2）解答）2．在探究凸透镜成像规律时，小明用9个红色的发光二极管按“F ”字样镶嵌排列在白色方格板上替代蜡烛作为光源，又用同样的白色方格板做成光屏，实验装置如图甲所示．同学们对小明使用的实验装置进行如下评价，其中错误的．．．是（ ） A ．与烛焰相比，实验使用的光源不会晃动，光屏上所成的像比较稳定B ．光源镶嵌在白色方格板上，用同样的白色方格板做光屏，便于比较像与物的大小C ．零刻度线刻在光具座标尺的中央，可直接测出物距和像距D ．若凸透镜的焦距未知，则利用此实验装置不能测量凸透镜的焦距凸透镜 光屏 图23．在“探究凸透镜成像规律”的实验中，为了方便从不同的方向观察光屏上的像，光屏应选用比较 （选填“粗糙”或“光滑”）的玻璃板；若要在光具座上进行实验，（光具座长为1m ），手边有三个凸透镜，（参数如图1所示），你认为选用焦距为________cm 的凸透镜进行实验最为恰当，理由是： 。

4．在“探究凸透镜成像规律”的实验中，把蜡烛、凸透镜、光屏依次放在光具座上之后，（或者放在同一条直线上），需要调节烛焰、凸透镜、光屏，使他们的中心_____________________，这样做的目的是：_______________________________；小王同学在做实验时，蜡烛的像成在了光屏上侧，（如图2所示），为了使蜡烛的像能成在光屏中央，小王同学应将光屏向__________（填“上”、“下”）调节；你还有别的调节方案能够同样达到目的吗？ ，如果有，请写出你的调节方案： ；在实验的过程中蜡烛燃烧不断缩短，也会导致光屏上的像向 （选填“上”或“下”）方移动。
