（精华版）国家开放大学电大专科《机械制造基础》形考任务3试题及答案(精华版)国家开放大学电大专科《机械制造基础》形考任务3试题及答案盗传必究形考任务三一、填空题题目1切削用量是切削速度、进给量和背吃刀量三者的总称。

题目2影响刀具耐用度的因素主要有工件材料、刀具材料和切削用量等。

题目3刀具磨损形式分为正常磨损和非正常磨损两大类。

题目4切削运动包括主运动和进给运动两种，其中主运动是切削运动中速度最高、消耗功率最多的运动。

题目5常见的切屑有带状切屑、节状切屑、单元切屑和崩碎切屑四种。

题目6按照工艺范围机床可分为通用机床、专门化机床和专用机床。

题目7机床的传动方式最常见的是机械传动和液压传动。

题目8标准麻花钻头一般由高速钢制成。

题目9标准麻花钻头的工作部分包括切削部分和导向部分。

题目10钻削加工和镗削加工都是加工孔的方法。

二、是非判断题（每题1分，共26分）题目11刀具耐用度为刀具加工完一个工件所用的切削时间。

（）选择一项：错题目12切削用量主要是指切削速度和进给量。

（）选择一项：错题目13切削用量是切削速度、进给量和背吃刀量三者的总称。

（）选择一项：对题目14刀具耐用度为刀具两次刃磨之间的切削时间。

（）选择一项：错题目15切削液具有冷却、润滑、清洗、防锈四种作用。

（）选择一项：对题目16材料的切削加工性是指对某种材料进行切削加工的难易程度。

（）选择一项：对题目17切削速度是通过切削温度来影响刀具耐用度的。

（）选择一项：对题目18切削层为切削部分切过工件的一个循环所切除的工件材料层。

（）选择一项：错题目19背吃刀量指工件上已加工表面和待加工表面间的水平距离。

（）选择一项：错题目20刀具寿命是指一把新刀从开始切削到第一次刃磨时之间的切削时间。

（）选择一项：错题目21切削速度指切削加工时，切削刃选定点相对于工件的主运动的瞬时速度。

（）选择一项：对题目22进给量指工件或刀具每转一转时，两者沿进给方向的绝对位移。

2023年春江苏开放大学机械制图形考作业3试题列表单选题题型：单选题客观题分值2分难度：较难得分：21螺纹的基本要素有（）。

A:牙型、公称直径、螺距与导程、旋向B:牙型、公称直径、线数、螺距与导程、旋向C:牙型、线数、螺距与导程、旋向D:牙型、公称直径、线数、旋向学生答案：B:老师点评：题型：单选题客观题分值2分难度：中等得分：22梯形螺纹的特征代号为（）。

A:B:B:GC:TrD:M学生答案：C:老师点评：题型：单选题客观题分值2分难度：较难得分：23判断下列图是什么连接。

（）b1ob.pngA:螺栓连接B:双头螺柱连接C:不知道D:螺钉连接学生答案：D:老师点评：题型：单选题客观题分值2分难度：较难得分：24）类型。

根据零件在机器或部件上的作用，一般可将零件分成（A:标准件、常用件和一般零件。

B:标准件、特殊件和一般零件。

C:标准件、常用件、特殊件。

D:标准件、常用件、特殊件、一般零件。

学生答案：A:老师点评：题型：单选题客观题分值2分难度：中等得分：25螺栓、螺母、垫圈、螺钉属于（）。

A:标准件B:不知道C:一般零件D:非标准件学生答案：A:老师点评：题型：单选题客观题分值2分难度：较难得分：26有一滚动轴承的基本代号为：30312,其中12是（）。

A:基本代号B:轴承类型代号C:尺寸系列代号D:内径代号学生答案：D:老师点评：题型：单选题客观题分值2分难度：较难得分：27滚动轴承由（）等零件组成。

A:外圈、内圈、滚动体、保持架B:外圈、内圈、滚动体C:外圈、内圈、保持架D:外圈、滚动体、保持架学生答案：A:老师点评：题型：单选题客观题分值2分难度：中等得分：28齿轮、蜗轮、蜗杆、弹簧等属于（）.A:常用件B:标准件C:不知道D:一般零件学生答案：A:老师点评：题型：单选题客观题分值2分难度：较难得分：29不同性能的机器或部件，其技术要求也不同。

一般可从（）几个方面来考虑。

A:装配要求、检验要求。

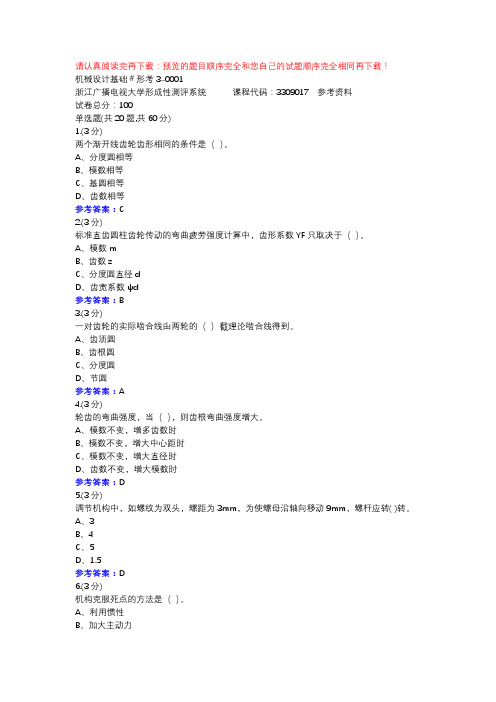

请认真阅读完再下载：预览的题目顺序完全和您自己的试题顺序完全相同再下载！机械设计基础＃形考3-0001浙江广播电视大学形成性测评系统课程代码：3309017 参考资料试卷总分：100单选题(共20题,共60分)1.(3分)两个渐开线齿轮齿形相同的条件是（）。

A、分度圆相等B、模数相等C、基圆相等D、齿数相等参考答案：C2.(3分)标准直齿圆柱齿轮传动的弯曲疲劳强度计算中，齿形系数YF只取决于（）。

A、模数mB、齿数zC、分度圆直径dD、齿宽系数ψd参考答案：B3.(3分)一对齿轮的实际啮合线由两轮的（）截理论啮合线得到。

A、齿顶圆B、齿根圆C、分度圆D、节圆参考答案：A4.(3分)轮齿的弯曲强度，当（），则齿根弯曲强度增大。

A、模数不变，增多齿数时B、模数不变，增大中心距时C、模数不变，增大直径时D、齿数不变，增大模数时参考答案：D5.(3分)调节机构中，如螺纹为双头，螺距为3mm，为使螺母沿轴向移动9mm，螺杆应转( )转。

A、3B、4C、5D、1.5参考答案：D6.(3分)机构克服死点的方法是（）。

A、利用惯性B、加大主动力C、提高安装精度D、上述都不对参考答案：A7.(3分)凸轮机构中最常用的从动杆是（）。

A、尖顶从动杆B、滚子式从动杆C、平底从动杆D、槽轮杆参考答案：B8.(3分)联轴器和离合器均具有的主要作用是( )。

A、补偿两轴的综合位移B、联接两轴,使其旋转并传递转矩C、防止机器过载D、缓和冲击和振动参考答案：B9.(3分)两个渐开线齿轮齿形相同的条件是（）。

A、分度圆相等B、模数相等C、基圆相等D、齿数相等参考答案：C10.(3分)构件是机构的基本（）单元。

A、运动B、制造C、联结D、a）b）c）都不对参考答案：A11.(3分)带传动不能保证精确的传动比的原因是（）。

A、带能弯曲变形B、带易磨损C、带在带轮上打滑D、带的弹性滑动参考答案：D12.(3分)V带的截面形状为（）。

A、V形B、梯形C、圆形D、矩形参考答案：B13.(3分)k个构件形成的铰链具有（）个转动副。

（精华版）国家开放大学电大专科《机械制造基础》形考任务3试题及答案(精华版)国家开放大学电大专科《机械制造基础》形考任务3试题及答案盗传必究形考任务三一、填空题题目1切削用量是切削速度、进给量和背吃刀量三者的总称。

题目2影响刀具耐用度的因素主要有工件材料、刀具材料和切削用量等。

题目3刀具磨损形式分为正常磨损和非正常磨损两大类。

题目4切削运动包括主运动和进给运动两种，其中主运动是切削运动中速度最高、消耗功率最多的运动。

题目5常见的切屑有带状切屑、节状切屑、单元切屑和崩碎切屑四种。

题目6按照工艺范围机床可分为通用机床、专门化机床和专用机床。

题目7机床的传动方式最常见的是机械传动和液压传动。

题目8标准麻花钻头一般由高速钢制成。

题目9标准麻花钻头的工作部分包括切削部分和导向部分。

题目10钻削加工和镗削加工都是加工孔的方法。

二、是非判断题（每题1分，共26分）题目11刀具耐用度为刀具加工完一个工件所用的切削时间。

（）选择一项：错题目12切削用量主要是指切削速度和进给量。

（）选择一项：错题目13切削用量是切削速度、进给量和背吃刀量三者的总称。

（）选择一项：对题目14刀具耐用度为刀具两次刃磨之间的切削时间。

（）选择一项：错题目15切削液具有冷却、润滑、清洗、防锈四种作用。

（）选择一项：对题目16材料的切削加工性是指对某种材料进行切削加工的难易程度。

（）选择一项：对题目17切削速度是通过切削温度来影响刀具耐用度的。

（）选择一项：对题目18切削层为切削部分切过工件的一个循环所切除的工件材料层。

（）选择一项：错题目19背吃刀量指工件上已加工表面和待加工表面间的水平距离。

（）选择一项：错题目20刀具寿命是指一把新刀从开始切削到第一次刃磨时之间的切削时间。

（）选择一项：错题目21切削速度指切削加工时，切削刃选定点相对于工件的主运动的瞬时速度。

（）选择一项：对题目22进给量指工件或刀具每转一转时，两者沿进给方向的绝对位移。

机械制图第一次作业参考答案第一次作业覆盖教材1-2章的内容：机械制图的基本知识与技能及投影法基本知识。

这部分作业共计12个大题，现给出全部作业答案（红色）和部分作业题讲评。

1．将给出的图形抄画在右边（5分）[讲评]第一题主要是手工绘图中各种图线及尺寸线的抄画练习，完成此题时要注意绘图工具及铅笔的使用。

绘图工具包括一副三角板、圆规、橡皮等；铅笔建议用三支：其硬度分别为H、HB、B，硬度为H的铅笔通常用来画细线、箭头；硬度为HB的铅笔通常用来粗实线直线和点划线圆弧；硬度为B的铅笔通常用来画粗实线圆弧。

请辅导教师示范用两个三角板配合画平行线过程。

2．分析下列图形的特点，并注出尺寸（数值从图中量，取整数）。

（5分）（1）注出各方向的尺寸（2）注出角度（3）注出狭小部位的尺寸（4）注出各圆的直径3．尺寸标注改错：下面图形中标出正确的尺寸（5分）4．用1：1比例在指定位置画出平面图形，并标注尺寸。

（5分）[讲评]画平面图形时，一般先要分析平面图形，平面图形由那些几何要求组成；分析基准是那些要素；分析那些是已知线段，那些是中间线段，那些是连接线段。

本题作图思路：1）画φ12水平竖直中心线，R22水平中心线；2）画φ12圆、R48、R10圆弧、与R10相切的水平直线和45°直线；3）画R22圆弧先要根据其与R48内切的关系确定出R22水平方向的圆心位置后才能画R22圆弧；4）画R8、R5圆弧先根据其相邻线段两侧的关系确定出R8与R5圆弧的圆心再画圆弧。

下图画图思路与上相同。

5．将下图以2：1的比例画在A3图纸上，图名：几何作图。

（10分）[讲评]画图思路同4题。

6．将下图用AutoCAD 软件作图，并用2：1比例打印输出，图名：几何作图。

（10分）[讲评]画图思路同4题。

用AutoCAD软件作图，实际就是用计算机模拟手工画图，AutoCAD二维绘图命令、二维编辑命令、尺寸标注设置及应用的熟练程度直接影响画图的质量和速度，这道题也是上机练习的题目，建议学员在辅导教师的指导下一步一步地绘制。

姓名：
“机械制图”作业3
学号：
得分：
教师签名：
（本部分作业覆盖教材第4-5章的内容，要求第15周以前完成）。

1．已知一立体的主视图和俯视图，补画左视图、右视图、仰视图和后视图。

（10分）
2．作A向斜视图（倾斜和转正）及B向局部视图。

（10分）
3．将物体的主视图取全剖视，补画左视图并取半剖视。

（20分）（1）
（2）
4．将物体的主、俯视图改画成局部剖视图。

（10分）
5．用两相交的剖切平面剖切的方法画全剖视图。

（10分）
6．用平行的剖切平面剖切的方法，画全剖视图。

（10分）
7．画出指定位置的移出断面图。

（20分）
（1）
（2）
8．补画左视图，在各视图上取适当的表达方法，将物体表达清楚，并标注尽寸（尺寸在图上量取并取整）。

（10分）。

最新国家开放大学电大专科《机械制造基础》形考任务3试题及答案最新国家开放大学电大专科《机械制造基础》形考任务3试题及答案形考任务三一、填空题题目1 切削用量是切削速度、进给量和背吃刀量三者的总称。
