国家开放大学机械制图形考任务作业

姓名：魏鹏飞

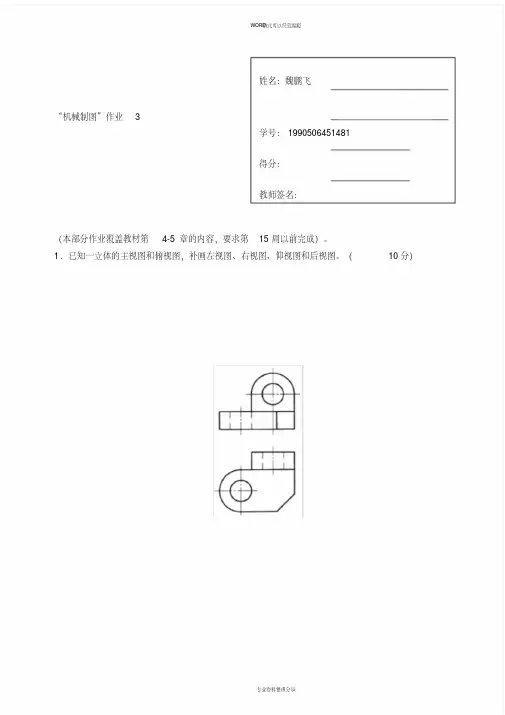

“机械制图”作业 3
学号：1990506451481
得分：
教师签名：
（本部分作业覆盖教材第4-5章的内容，要求第15周以前完成）。

1．已知一立体的主视图和俯视图，补画左视图、右视图、仰视图和后视图。

（10分）
2．作A向斜视图（倾斜和转正）及B向局部视图。

（10分）
3．将物体的主视图取全剖视，补画左视图并取半剖视。

（20分）（1）
（2）
4．将物体的主、俯视图改画成局部剖视图。

（10分）
5．用两相交的剖切平面剖切的方法画全剖视图。

（10分）6．用平行的剖切平面剖切的方法，画全剖视图。

（10分）
WORD格式可以任意编辑
7．画出指定位置的移出断面图。

（20分）（1）
（2
）
8．补画左视图，在各视图上取适当的表达方法，将物体表达清楚，并标注尽寸（尺寸在图上
量取并取整）。

（10分）
WORD格式可以任意编辑
WORD格式可以任意编辑
11
专业资料整理分享。

电大机械制图第一次作业参考答案
第一次作业覆盖教材1-2章的内容：机械制图的基本知识与技能及投影法基本知识。

这部分作业共计12个大题，现给出全部作业答案（红色）和部分作业题讲评。

1．将给出的图形抄画在右边（5分）
[讲评]
第一题主要是手工绘图中各种图线及尺寸线的抄画练习，完成此题时要注意绘图工具及铅笔的使用。

绘图工具包括一副三角板、圆规、橡皮等；铅笔建议用三支：其硬度分别为H、HB、B，硬度为H的铅笔通常用来画细线、箭头；硬度为HB的铅笔通常用来粗实线直线和点划线圆弧；硬度为B的铅笔通常用来画粗实线圆弧。

请辅导教师示范用两个三角板配合画平行线过程。

2．分析下列图形的特点，并注出尺寸（数值从图中量，取整数）。

（5分）（1）注出各方向的尺寸（2）注出角度
（3）注出狭小部位的尺寸
（。

姓名：彭培明学号：2036001403876得分：教师签名：“机械制图”作业4（本部分作业覆盖教材第5~6章的内容，要求第17周以前完成）。

1．分析下列螺纹画法上的错误，在指定的位置上画出正确的图。

（10分）（1）（2）2．根据螺纹的规定画法绘制螺纹的主视图、左视图。

（10分）(1）外螺纹的大径为M20，杆长40螺纹长30，倒角C2。

(2）内螺纹的大径为M16，钻孔深度为30,螺纹长223．按给定的螺纹要素，在各图中标注螺纹部分的尺寸，并查表填空。

（20分）(1)粗牙普通螺纹，公称直径20,螺距2.S，中等公差精度，中径、顶径公差带代号6g，中等旋合长度，右旋．螺纹长20，倒角C 2.5。

螺纹大径20中径18.376螺纹小径17.294螺距 2.5导程 2.5(2)细牙普通螺纹，公称直径16,螺距1，中等公差精度，中径与顶径公差带代号均为6H，中等旋合长度，左旋。

孔深30，螺纹长22,倒角C1。

(3)非密封圆柱管螺纹，尺寸代号为1/4，公差等级为A级。

右旋，螺纹长18，倒角C2。

4．已知直齿圆柱齿轮模数为m=3,齿数z=20，计算齿轮的分度圆、齿顶圆和齿根圆的直径填入下表，并完成齿轮轮齿部分的投影和标注轮齿部分的尺寸。

（10分）D=m(z+2)=3×（20+2）=66（mm）d=mz=3×20=60(mm)h1=m=3(mm)h2=1.25m=1.25×3=3.75(mm)5. 选择正确的尺寸注法。

（10分）6. 选择尺寸基准，标注零件尺寸（尺寸数字由图中量取整数）。

（10分）7. 表面粗糙度注写。

（20分）（1）找出表面粗糙度标注的错误，并将正确的标注在下图中。

（2）在图中标注尺寸（按1:1从图中量取尺寸数值，取整数），表中给出的Ra数值，在图中标注表面粗糙度。

D:12.5A:3.2C:6.3B:3.28. 解释配合代号的含义，并查出极限偏差数值．标注在零件图。

（10分）1,28,孔，H7，间隙2:-0.007，-0.020，+0.021，03：φ22H6/k5, φ22,孔，孔IT6级，轴IT5级，过盈4：+0.013，0，+0.015，+0.002。

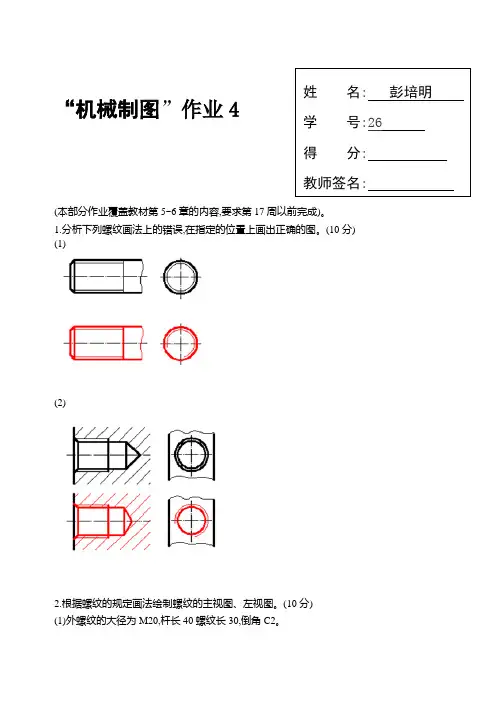

姓名：“机械制图”作业4学号：得分：教师签名：（本部分作业覆盖教材第5~6章的内容，要求第17周以前完成）。

1．分析下列螺纹画法上的错误，在指定的位置上画出正确的图。

（10分）（1）（2）2．根据螺纹的规定画法绘制螺纹的主视图、左视图。

（10分）(1）外螺纹的大径为M20，杆长40螺纹长30，倒角C2。

(2）内螺纹的大径为M16，钻孔深度为30,螺纹长223．按给定的螺纹要素，在各图中标注螺纹部分的尺寸，并查表填空。

（20分）(1)粗牙普通螺纹，公称直径20,螺距2.S，中等公差精度，中径、顶径公差带代号6g，中等旋合长度，右旋．螺纹长20，倒角C 2.5。

螺纹大径20中径18.376螺纹小径17.294螺距 2.5导程 2.5线数1(2)细牙普通螺纹，公称直径16,螺距1，中等公差精度，中径与顶径公差带代号均为6H，中等旋合长度，左旋。

孔深30，螺纹长22,倒角C1。

螺纹大径16中径15.350螺纹小径15.917螺距1导程1线数 1(3)非密封圆柱管螺纹，尺寸代号为1/4，公差等级为A级。

右旋，螺纹长18，倒角C2。

尺寸代号1/4螺纹大径13.157中颈12.301螺纹小径11.445公差等级A螺距 1.3374．已知直齿圆柱齿轮模数为m=3,齿数z=20，计算齿轮的分度圆、齿顶圆和齿根圆的直径填入下表，并完成齿轮轮齿部分的投影和标注轮齿部分的尺寸。

（10分）5. 选择正确的尺寸注法。

（10分）a c d e f g j6. 选择尺寸基准，标注零件尺寸（尺寸数字由图中量取整数）。

（10分）7. 表面粗糙度注写。

（20分）（1）找出表面粗糙度标注的错误，并将正确的标注在下图中。

（2）在图中标注尺寸（按1:1从图中量取尺寸数值，取整数），表中给出的Ra数值，在图中标注表面粗糙度。

8. 解释配合代号的含义，并查出极限偏差数值．标注在零件图。

（10分）。

姓名：
“机械制图”作业3
学号：
得分：
教师签名：
（本部分作业覆盖教材第4-5章的内容，要求第15周以前完成）。

1．已知一立体的主视图和俯视图，补画左视图、右视图、仰视图和后视图。

（10分）
2．作A向斜视图（倾斜和转正）及B向局部视图。

（10分）
3．将物体的主视图取全剖视，补画左视图并取半剖视。

（20分）（1）
（2）
4．将物体的主、俯视图改画成局部剖视图。

（10分）
5．用两相交的剖切平面剖切的方法画全剖视图。

（10分）
6．用平行的剖切平面剖切的方法，画全剖视图。

（10分）
7．画出指定位置的移出断面图。

（20分）
（1）
（2）
8．补画左视图，在各视图上取适当的表达方法，将物体表达清楚，并标注尽寸（尺寸在图上量取并取整）。

（10分）。

国家开放大学《机械制图》形考作业1-4参考答案形考任务1（本部分作业覆盖教材第1-2章的内容，要求第五周以前完成）。

1.将给出图形抄画在右边。

（10分）2．分析下列图形的特点，并注出尺寸（数值从图中量，取整数）。

（20分）（1）注出各方向的尺寸（2）注出角度（3）注出狭小部位的尺寸（4）注出各圆的直径3．尺寸标注改错：下面图形中标出正确的尺寸。

（10分）4．根据轴测图画出三面投影图（各方向的大小由立体图量出数值并取整数）。

（20分）5．在视图中标出直线AB和CD的第三面投影，并填写它们对投影面的相对位置。

（20分）c(d) 铅垂线α"正平线4α"b"dc一般位置直线水平线6．在视图中标出平面P和Q的第三投影，并判断它们对投影面的相对位置。

（20分）p" q"正面面铅垂面铅垂面qpˊ侧垂面形考任务2（本部分作业覆盖教材第3章的内容，要求第11周以前完成）。

1.已知切割体的两个投影，求作第三个投影。

（20分）（1）（2）（3）（4）2．已知切割曲面立体的两个投影，求作第三个投影。

（不可见线画虚线）。

（20分）（1）（2）3．已知相贯体的两个投影，用近似画法求作第三个投影。

（不可见线画虚线）。

（20分）（1）（2）4.补全复杂组合体投影图上所缺的图线。

（20分）（1）（2）（3）5. 根据两投影求第三投影。

（20分）(1)(2)形考任务3（本部分作业覆盖教材第4-5章的内容，要求第15周以前完成）。

1．已知一立体的主视图和俯视图，补画左视图、右视图、仰视图和后视图。

（10分）2．作A向斜视图（倾斜和转正）及B向局部视图。

（10分）3．将物体的主视图取全剖视，补画左视图并取半剖视。

（20分）（1）（2）4．将物体的主、俯视图改画成局部剖视图。

（10分）5．用两相交的剖切平面剖切的方法画全剖视图。

（10分）6．用平行的剖切平面剖切的方法，画全剖视图。

（10分）7．画出指定位置的移出断面图。

机械制图-第一次作业参考答案第一次作业覆盖教材1-2章的内容：机械制图的基本知识与技能及投影法基本知识。

这部分作业共计12个大题，现给出全部作业答案（红色）和部分作业题讲评。

1．将给出的图形抄画在右边（5分）[讲评]第一题主要是手工绘图中各种图线及尺寸线的抄画练习，完成此题时要注意绘图工具及铅笔的使用。

绘图工具包括一副三角板、圆规、橡皮等；铅笔建议用三支：其硬度分别为H、HB、B，硬度为H的铅笔通常用来画细线、箭头；硬度为HB的铅笔通常用来粗实线直线和点划线圆弧；硬度为B的铅笔通常用来画粗实线圆弧。

请辅导教师示范用两个三角板配合画平行线过程。

2．分析下列图形的特点，并注出尺寸（数值从图中量，取整数）。

（5分）（1）注出各方向的尺寸（2）注出角度（3）注出狭小部位的尺寸（4）注出各圆的直径3．尺寸标注改错：下面图形中标出正确的尺寸（5分）4．用1：1比例在指定位置画出平面图形，并标注尺寸。

（5分）[讲评]画平面图形时，一般先要分析平面图形，平面图形由那些几何要求组成；分析基准是那些要素；分析那些是已知线段，那些是中间线段，那些是连接线段。

本题作图思路：1）画φ12水平竖直中心线，R22水平中心线；2）画φ12圆、R48、R10圆弧、与R10相切的水平直线和45°直线；3）画R22圆弧先要根据其与R48内切的关系确定出R22水平方向的圆心位置后才能画R22圆弧；4）画R8、R5圆弧先根据其相邻线段两侧的关系确定出R8与R5圆弧的圆心再画圆弧。

下图画图思路与上相同。

5．将下图以2：1的比例画在A3图纸上，图名：几何作图。

（10分）[讲评]画图思路同4题。

6．将下图用AutoCAD 软件作图，并用2：1比例打印输出，图名：几何作图。

（10分）[讲评]画图思路同4题。

用AutoCAD软件作图，实际就是用计算机模拟手工画图，AutoCAD二维绘图命令、二维编辑命令、尺寸标注设置及应用的熟练程度直接影响画图的质量和速度，这道题也是上机练习的题目，建议学员在辅导教师的指导下一步一步地绘制。

姓名：王孟行
“机械制图”作业3
学号： 2013001417810
得分：
教师签名：
（本部分作业覆盖教材第4-5章的内容，要求第15
1．已知一立体的主视图和俯视图，补画左视图、右视图、仰视图和后视图。

（10分）
答案
2．作A向斜视图（倾斜和转正）及B向局部视图。

（10分）
答案;
3．将物体的主视图取全剖视，补画左视图并取半剖视。

（20分）（1）
答案：
（2）答案：
4．将物体的主、俯视图改画成局部剖视图。

（10分）答案:
5．用两相交的剖切平面剖切的方法画全剖视图。

（10分）
6．用平行的剖切平面剖切的方法，画全剖视图。

（10分）答案：
7．画出指定位置的移出断面图。

（20分）（1）
答案：
（2）答案
8．补画左视图，在各视图上取适当的表达方法，将物体表达清楚，并标注尽寸（尺寸在图上量取并取整）。

（10分）
答案：。

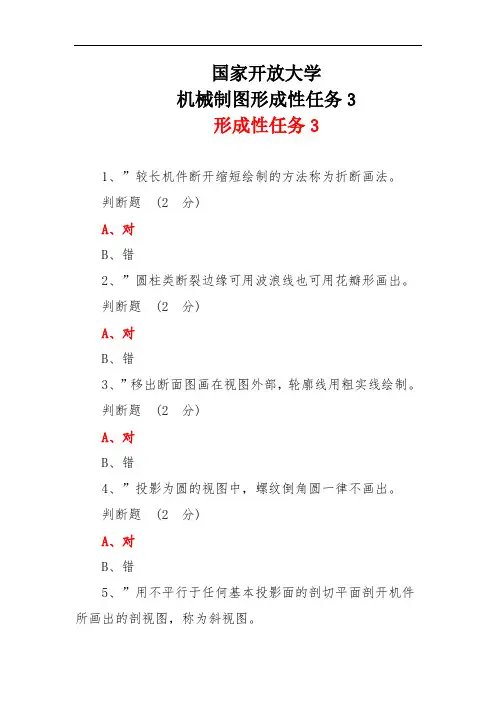

国家开放大学机械制图形成性任务3形成性任务31、”较长机件断开缩短绘制的方法称为折断画法。

判断题(2 分)A、对B、错2、”圆柱类断裂边缘可用波浪线也可用花瓣形画出。

判断题(2 分)A、对B、错3、”移出断面图画在视图外部，轮廓线用粗实线绘制。

判断题(2 分)A、对B、错4、”投影为圆的视图中，螺纹倒角圆一律不画出。

判断题(2 分)A、对B、错5、”用不平行于任何基本投影面的剖切平面剖开机件所画出的剖视图，称为斜视图。

判断题(2 分)A、对B、错6、”既便于起模，又能防止在浇铸时铁水将砂型转角处冲坏，还可避免铸件在冷却时产生裂纹或缩孔的结构是铸造圆角。

判断题(2 分)A、对B、错7、”起模斜度的作用是便于将木模从砂中取出。

判断题(2 分)A、对B、错8、”盘盖类零件主视图的选择原则为工作位置原则。

判断题(2 分)A、对B、错9、”内螺纹的大径是其顶径。

判断题(2 分)A、对B、错10、”铸造圆角一般在技术要求中注明，不需在图形上进行标注。

判断题(2 分)A、对B、错11、”锥度是指正圆锥锥高与底圆直径的比。

判断题(2 分)A、对B、错12、”箱体零件底面一般为安装面，且是高度方向的主要尺寸基准。

判断题(2 分)A、对B、错13、”移出断面图画在视图之内，轮廓线用粗实线绘制。

判断题(2 分)A、对B、错14、”外螺纹的规定画法是大径用细实线表示，小径用粗实线表示，终止线用细实线表示。

判断题(2 分)A、对B、错15、”以剖视图表示内、外螺纹连接时，其旋合部分应按内螺纹的画法绘制。

判断题(2 分)A、对B、错16、”锥度符号的方向必须与所标锥度方向一致。

判断题(2 分)A、对B、错17、”移出断面必须配置在剖切平面的延长线上。

判断题(2 分)A、对B、错18、”内、外结构均需表达的对称机件或基本对称机件可采用全剖视图。

判断题(2 分)A、对B、错19、”断面图的轮廓线用粗实线画出。

判断题(2 分)A、对B、错20、”假想用剖切平面将机件的某处切断，仅画出断面的图形，称为剖视图。

姓名: 彭培明学号:26得分:教师签名: “机械制图”作业4(本部分作业覆盖教材第5~6章的内容,要求第17周以前完成)。

1.分析下列螺纹画法上的错误,在指定的位置上画出正确的图。

(10分)(1)(2)2.根据螺纹的规定画法绘制螺纹的主视图、左视图。

(10分)(1)外螺纹的大径为M20,杆长40螺纹长30,倒角C2。

(2)内螺纹的大径为M16,钻孔深度为30,螺纹长223.按给定的螺纹要素,在各图中标注螺纹部分的尺寸,并查表填空。

(20分)(1)粗牙普通螺纹,公称直径20,螺距2、S,中等公差精度,中径、顶径公差带代号6g,中等旋合长度,右旋.螺纹长20,倒角C 2、5。

螺纹大径20中径18、376螺纹小径17、294螺距2、5导程2、5(2)细牙普通螺纹,公称直径16,螺距1,中等公差精度,中径与顶径公差带代号均为6H,中等旋合长度,左旋。

孔深30,螺纹长22,倒角C1。

(3)非密封圆柱管螺纹,尺寸代号为1/4,公差等级为A级。

右旋,螺纹长18,倒角C2。

4.已知直齿圆柱齿轮模数为m=3,齿数z=20,计算齿轮的分度圆、齿顶圆与齿根圆的直径填入下表,并完成齿轮轮齿部分的投影与标注轮齿部分的尺寸。

(10分)D=m(z+2)=3×(20+2)=66(mm)d=mz=3×20=60(mm)h1=m=3(mm)h2=1、25m=1、25×3=3、75(mm)5、选择正确的尺寸注法。

(10分)6、选择尺寸基准,标注零件尺寸(尺寸数字由图中量取整数)。

(10分)7、表面粗糙度注写。

(20分)(1)找出表面粗糙度标注的错误,并将正确的标注在下图中。

(2)在图中标注尺寸(按1:1从图中量取尺寸数值,取整数),表中给出的Ra数值,在图中标注表面粗糙度。

D:12、5A:3、2C:6、3B:3、28、解释配合代号的含义,并查出极限偏差数值.标注在零件图。

(10分)1,28,孔,H7,间隙2:-0、007,-0、020,+0、021,03:φ22H6/k5, φ22,孔,孔IT6级,轴IT5级,过盈4:+0、013,0,+0、015,+0、002。

姓名：魏鹏飞

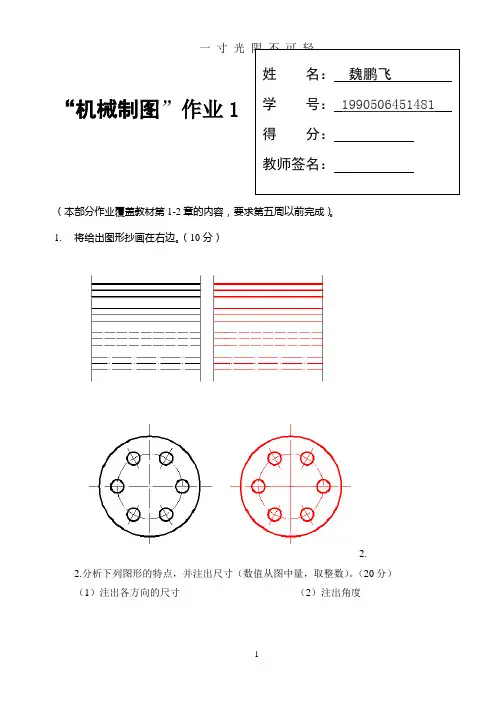

学号：1990506451481“机械制图”作业1
得分：
教师签名：
（本部分作业覆盖教材第1-2章的内容，要求第五周以前完成）。

1.将给出图形抄画在右边。

（10分）Array
2.
2.分析下列图形的特点，并注出尺寸（数值从图中量，取整数）。

（20分）
（1）注出各方向的尺寸（2）注出角度
（3）注出狭小部位的尺寸（
4）注出各圆的直径
3.尺寸标注改错：下面图形中标出正确的尺寸（10分）
4.根据轴测图画出三面投影图（各方向的大小由立体图量出数值并取整数）。

（20分）
（1）（2）
（3）（4）
（5）（6）
5.在视图中标出
直线AB和CD的第三面投影，并填写它们对投影的相对位置。

（20分）
AB是正平线CD是铅垂线
AB是一般位置直线
CD是水平线
6．在视图中标出平面P和Q的第三投影，并判断它们对投影面的相对位置。

（20分）
P是正面面
Q是铅垂面
P是铅垂面Q是侧垂面。

国家开放大学机械制图形成性1-4参考答案已标红形成性任务41、”在剖视图中，相邻两零件的剖面线方向必须相反，任何时候都不得相同。

判断题(2 分)A、对B、错2、”螺纹紧固件上的倒角和退刀槽必须画出。

判断题(2 分)A、对B、错3、”下图中圆柱销的连接是正确的。

判断题(2 分)A、对B、错4、”在装配图中，零件序号应标注在视图的外面，并按顺时针或逆时针方向顺序排列。

判断题(2 分)A、对B、错5、”装配图中编写序号的指引线相互可以相交。

判断题(2 分)A、对B、错6、”螺柱连接中旋入端的螺纹终止线不能与结合面平齐，而应在结合面之上。

判断题(2 分)A、对B、错7、”装配图不是制造零件的直接依据。

判断题(2 分)A、对B、错8、”装配图中当标题栏上方位置不够时，可将明细栏顺序画在标题栏的左方。

判断题(2 分)A、对B、错9、”在装配图中，零件的工艺结构如倒角、圆角、退刀槽等允许省略不画。

判断题(2 分)A、对B、错10、”装配图中明细栏中零件的序号自上而下。

判断题(2 分)A、对B、错11、”在装配图中，当某个零件的形状未表示清楚而影响对装配关系的理解时，可另外单独画出该零件的某一视图。

判断题(2 分)A、对B、错12、”装配图中可以粗实线表示链传动中的链。

判断题(2 分)A、对B、错13、”当被连接零件均为薄件时，可采用双头螺柱连接。

判断题(2 分)A、对B、错14、”一张完整的装配图包括以下几项基本内容:一组视图，完整的尺寸，必要的技术要求，标题栏、零件序号和明细栏。

判断题(2 分)A、对B、错15、”键连接主视图中，键被剖切平面横向剖切，按不剖处理，为了表示键在轴上的装配情况，采取了局部剖视。

判断题(2 分)A、对B、错16、”下图关于钩头楔键的连接画法是正确的。

判断题(2 分)A、对B、错17、”在装配图中，当某些零件遮住了需要表达的结构和装配关系时，可假想沿某些零件的结合面剖切或假想将某些零件拆卸后绘制。
