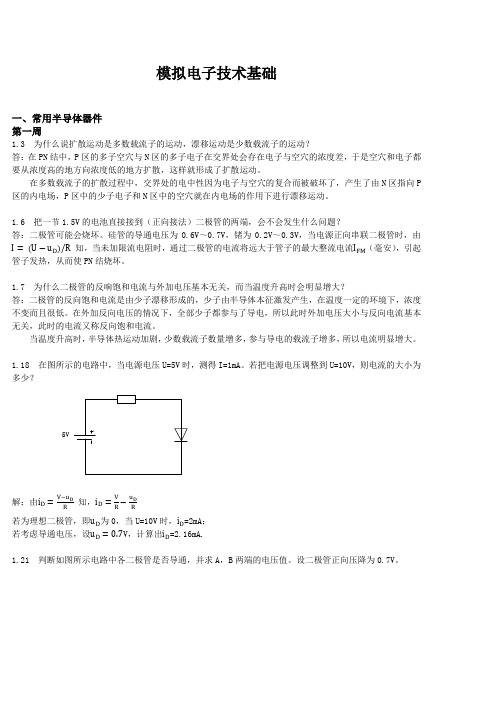

模电试卷1(答案)

中南大学模拟电子技术试卷（第1套）一、一、填空题（20分，每空1分）1．双极型三极管是控制器件，当其工作在放大区时发射结需要加偏置，集电结需要加偏置。

场效应管是控制器件。

2．在有源滤波器中，运算放大器工作在区；在滞回比较器中，运算放大器工作在区。

3．在三极管多级放大电路中，已知A u1＝20，A u2＝－10，A u3＝1，则可知其接法分别为：A u1是放大器，A u2是放大器，A u3是放大器。

4．在双端输入、单端输出的差动放大电路中，发射极R e公共电阻对信号的放大作用无影响，对信号具有抑制作用。

差动放大器的共模抑制比K CMR ＝。

5．设某一阶有源滤波电路的电压放大倍数为2001200fjA+=&，则此滤波器为滤波器，其通带放大倍数为，截止频率为。

6．如图所示的功率放大电路处于类工作状态；其静态损耗为；电路的最大输出功率为；每个晶体管的管耗为最大输出功率的倍。

二、基本题：（每题5分，共25分）1．如图所示电路中D为理想元件，已知u i = 5sinωt V ，试对应u i画出u o的波形图。

2．测得电路中NPN型硅管的各级电位如图所示。

试分析管子的工作状态（截止、饱和、放大）。

3．已知BJT管子两个电极的电流如图所示。

求另一电极的电流，说明管子的类型（NPN 或PNP）并在圆圈中画出管子。

4．如图所示电路中，反馈元件R7构成级间负反馈，其组态为；其作用是使输入电阻、放大电路的通频带变。

三、如图所示电路中，β＝100，Ω='100b br，试计算：(15分)1．放大电路的静态工作点；（6分）。

试题一一、选择题：（每小题2分，共24分）（1）当晶体管工作在放大区时，发射结电压和集电结电压应为（ B ）。

A.前者反偏、后者反偏 B .前者正偏、后者反偏 C. 前者正偏、后者正偏（2）N 型半导体是在本征半导体中加入以下物质后形成的（ C ）。

A.电子B.三价硼元素 C .五价磷元素（3）为了减小零点漂移，通用型运放的输入级大多采用（ C ）。

A.共射电路B.乙类放大电路 C .差动放大电路（4）高通滤波电路可以用于（ A ）。

A . 滤除低于某一频率的无用信号 B. 滤除高于某一频率的无用信号C. 让低于某一频率的有用信号通过（5）长尾式差动放大电路抑制零点漂移的主要原因是（ C ）。

A.采用了双极型电源B.电路和参数对称性好 C .引入了电流串联型负反馈（6）、电路如图所示，其输出电压u O 等于（ B ）。

A.i2i1u u - B .i1i2u u -C. i2i1u u + （7）当信号频率等于放大电路的f L 或f H 时，放大倍数的值约下降到中频时的0.7倍,即增益下降（ A ）。

A .3dB B.4dB C.5dB（8）( B )运算电路可将三角波电压转换成方波电压。

A ．同相比例B ．微分C ．同相求和（9）PN 结加正向电压时，空间电荷区将( A )。

A . 变窄 B. 基本不变 C. 变宽（10）OCL 功率放大电路如图所示，当u i 为正半周时，则( A )。

A . T1导通T2截止 B. T1截止T2导通 C. T1，T2导通（11）整流的目的是（ A ）。

A . 将交流变为直流 B. 将高频变为低频 C. 将正弦波变为方波（12）电路如图所示，二极管D 为理想元件，输入信号u i 为如图所示的三角波，则输出电压u o 的最大值为（ B ）。

A. 5 V B . 7 V C. 2 V 二、填空题：（总 16 分，每空 2 分）（1）、一只晶体管在放大电路中，用万用表测出管脚对地电压分别是：A 脚为12伏，B 脚为11.7伏，C 脚为6伏，则该管为PNP 型 锗 管，A 为e 极，B 为 b 极，C 为 c 极。

第1页 共5页 一、填空（共20空, 每空 1 分, 共 20 分, 所有答案均填写在答题纸上）1.场效应管被称为单极型晶体管是因为 。

2.晶体三极管的输出特性可分三个区域, 当三极管工作在 区时, 。

3.场效应管可分为 型场效应管和结型场效应管两种类型。

4、在由晶体管构成的单管放大电路的三种基本接法中, 共 基本放大电路只能放大电压不能放大电流。

5、在绘制电子放大电路的直流通路时, 电路中出现的 视为开路, 视为短路, 信号源可视为为短路但应保留其内阻。

6.多级放大电路级间的耦合方式有直接耦合、阻容耦合、 和 耦合等。

7、晶体管是利用 极电流来控制 极电流从而实现放大的半导体器件。

8、放大电路的交流通路用于研究 。

9、理想运放的两个输入端虚断是指 。

10、为判断放大电路中引入的反馈是电压反馈还是电流反馈, 通常令输出电压为零, 看反馈是否依然存在。

若输出电压置零后反馈不复存在则为 。

11.仅存在于放大电路的交流通路中的反馈称为 。

12.通用集成运放电路由 、 、输出级和偏置电路四部分组成。

13、如果集成运放的某个输入端瞬时极性为正时, 输出端的瞬时极性也为正, 该输入端是 相输入端, 否则该输入端是 相输入端。

14.差分放大电路的差模放大倍数和共模放大倍数是不同的, 越大越好, 越小越好。

二、单项选择题（共10题, 每题 2 分, 共 20分；将正确选项的标号填在答题纸上） 1.稳压二极管如果采用正向接法, 稳压二极管将 。

A: 稳压效果变差 B: 稳定电压变为二极管的正向导通压降 C: 截止 D: 稳压值不变, 但稳定电压极性发生变化2.如果在PNP 型三极管放大电路中测得发射结为正向偏置, 集电结正向偏置, 则此管的工作状态为 。

A: 饱和状态 B: 截止状态 C: 放大状态 D: 不能确定3.测得一放大电路中的三极管各电极相对一地的电压如图1所示, 该管为 。

A: PNP 型硅管 B: NPN 型锗管 C: NPN 型硅管 D: PNP 型锗管图1 图27V0.7V0V①②③4.电路如图2所示, 二极管导通电压UD＝0.7V, 关于输出电压的说法正确的是。

模拟电子技术基础试卷及答案一、填空（18分）1．二极管最主要的特性是 单向导电性 . 3．差分放大电路中，若u I1=100μV ，u I 2=80μV 则差模输入电压u Id =20μV;共模输入电压u Ic=90μV 。

4．在信号处理电路中，当有用信号频率低于10 Hz 时，可选用 低通 滤波器；有用信号频率高于10 kHz 时,可选用 高通 滤波器；希望抑制50 Hz 的交流电源干扰时，可选用 带阻 滤波器；有用信号频率为某一固定频率，可选用 带通 滤波器。

6．乙类功率放大电路中,功放晶体管静态电流I CQ 0 、静态时的电源功耗P DC = 0 。

这类功放的能量转换效率在理想情况下，可达到 78。

5％ ，但这种功放有 交越 失真.二、选择正确答案填空（20分）1．在某放大电路中，测的三极管三个电极的静态电位分别为0 V ，—10 V ，-9。

3 V ，则这只三极管是（ A )。

A ．NPN 型硅管 B.NPN 型锗管C.PNP 型硅管 D 。

PNP 型锗管 2．某场效应管的转移特性如图所示，该管为( D ）。

A ．P 沟道增强型MOS 管 B 、P 沟道结型场效应管C 、N 沟道增强型MOS 管D 、N 沟道耗尽型MOS 管 3．通用型集成运放的输入级采用差动放大电路，这是因为它的（ C ）。

A ．输入电阻高B 。

输出电阻低C.共模抑制比大D.电压放大倍数大 6。

RC 桥式正弦波振荡电路由两部分电路组成,即RC 串并联选频网络和（ D )。

A. 基本共射放大电路 B 。

基本共集放大电路 C.反相比例运算电路 D.同相比例运算电路7。

已知某电路输入电压和输出电压的波形如图所示，该电路可能是（ A ）. A.积分运算电路 B.微分运算电路 C 。

过零比较器 D 。

滞回比较器8．与甲类功率放大方式相比，乙类互补对称功放的主要优点是( C )。

a ．不用输出变压器b ．不用输出端大电容c ．效率高d ．无交越失真 9．稳压二极管稳压时,其工作在（ C ），发光二极管发光时，其工作在（ A )。

江汉大学2009——2009学年第一学期《电子技术基础（模拟1）期末考试》试题 ( A )卷一、填空题（本题22分，每空1 分）1.在放大电路中，为了稳定输出电压，应引入反馈；为了稳定输出电流，应引入反馈；为了使输出电阻降低，应引入反馈；为了使输入电阻提高，应引入反馈。

2.指出在以下几种半导体器件中，属于硅二极管的有，属于锗二极管的有属于硅三极管的有，属于锗三极管的有。

3AX22；2CZ11；3DG4；2AP10；3DJ133.理想集成运放的主要性能指标：A od= ，r id= ；r od= 。

4.为了使晶体管能有效地起放大作用，其管芯结构总是使：（1）发射区掺杂浓度；（2）集电结面积比发射结面积。

5.在反馈电路中，按反馈网络与输出回路的连接方式不同分为和，按反馈网络与输入回路的连接方式不同，分为和。

6.用示波器观察到NPN硅管，u ce的波形如图所示，这是失真，调整R b可使波形趋向于数值应。

正弦，R7.硅二极管在反向电压低于5V时常发生击穿。

8.在乙类互补对称功率放大器中，因晶体管输入特性的非线性而引起的失真叫做。

9.放大器中引入反馈，可以稳定电压放大倍数并减小输出电阻。

10. 比例运算电路的输入电流基本上等于流过反馈电阻的电流，而比例运算电路的输入电流几乎等于零。

11.找出下列电路中级间负反馈网络，判断反馈的极性和类型。

（各电容器的容抗可忽略不计）反馈支路；它是反馈；12.在乙类互补对称功率放大器中，因晶体管输入特性的非线性而引起的失真叫做 。

二、选择题（本题5分，共5题）1.选择题（只填①、②…字样）晶体管工作在放大区时：发射结 ，集电结 ；工作在饱和区时：发射结 ，集电结 ； 工作在截止区时：发射结 ，集电结 。

① 正偏 ② 反偏 ③ 零偏2.在单相全波整流电路中，如果电源变压器次级的有效值为U 2，则每只二极管所承受的最高反向电压为（ ）a ． U2 ; b. 22U ; c. 222U3.功率放大电路的输出功率等于 。

模拟电路试题及答案解析[十套](总82页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--模拟综合试卷一一．填充题1．集成运算放大器反相输入端可视为虚地的条件是a ，b 。

2．通用运算放大器的输入级一般均采用察动放大器，其目的是a ,b 。

3．在晶体三极管参数相同，工作点电流相同条件下，共基极放大电路的输入电阻比共射放大电路的输入电阻。

4．一个NPN晶体三极管单级放大器，在测试时出现顶部失真，这是失真。

5．工作于甲类的放大器是指导通角等于，乙类放大电路的导通角等于，工作于甲乙类时，导通角为。

6．甲类功率输出级电路的缺点是，乙类功率输出级的缺点是故一般功率输出级应工作于状态。

7．若双端输入，双端输出理想差动放大电路，两个输入电压u i1=u i2,则输出电压为 V；若u i1=1500µV, u i2=500µV，则差模输入电压u id为µV，共模输入信号u ic为µV。

8．由集成运放构成的反相比例放大电路的输入电阻较同相比例放大电路的输入电阻较。

9．晶体三极管放大器的电压放大倍数在频率升高时下降，主要是因为的影响。

10．在共射、共集、共基三种组态的放大电路中，组态电流增益最；组态电压增益最小；组态功率增益最高；组态输出端长上承受最高反向电压。

频带最宽的是组态。

二．选择题1．晶体管参数受温度影响较大，当温度升高时，晶体管的β，I CBO,u BE的变化情况为（）。

A．β增加，I CBO,和 u BE减小 B. β和I CBO增加，u BE减小C．β和u BE减小，I CBO增加 D. β、I CBO和u BE都增加2．反映场效应管放大能力的一个重要参数是（）A. 输入电阻B. 输出电阻C. 击穿电压D. 跨导3．双端输出的差分放大电路主要（）来抑制零点飘移。

A. 通过增加一级放大B. 利用两个C. 利用参数对称的对管子D. 利用电路的对称性4．典型的差分放大电路由双端输出变为单端输出，共模电压放大倍数（）。

一、（5分）判断下列说法是否正确，用“√”“×”表示判断结果填入空内。

（1）N型半导体中电子是少数载流子。

（）（2）当晶体管工作于饱和状态时，其发射结反偏，集电结反偏。

（）（3）直接耦合与阻容耦合多级放大器相比，前者低频响应特性较好。

（）（4）P沟道耗尽型MOS管的外加电压V GS的极性可正可负。

()（5）乙类互补功放电路存在的主要问题是效率低。

（）二、（20分）填空题（1）在二极管的理想模型中，二极管正向压降为，正向电阻为。

（2）稳压管通常工作于（3）一放大电路如图1所示，当逐渐增大输入电压v i的幅度时，输出电压v o的波形首先出现了底部被削平的情况，这是失真；为了消除这种失真，应减小元件_____的数值。

从双踪示波器中，我们观测到v i与v o 的波形相位。

图1（4）引起放大电路静态工作不稳定的主要因素是晶体管参数随环境温度的变化而变化，最终都将导致晶体管的_______电流增大；为了稳定静态工作点，常引入负反馈。

（5）在共射、共集和共基三种基本放大电路中，输出电阻最小的是_______放大电路。

与空载相比，接上负载后，放大电路的电压放大倍数一定_______。

（6）结型场效应管利用栅源极间所加的_________偏电压来改变导电沟道的电阻。

（7）双电源乙类互补推挽功率放大电路的能量转换效率最高为。

若忽略T管的饱和管压降，当电源电压为V CC，负载电阻为R L时，最大输出功率为。

（8）通用型集成运放是一个_________放大电路；在集成运放中常用取代长尾式差放中的发射极电阻R e，将使电路的能力进一步增强。

（9）根据反馈的极性，反馈可分为_______反馈。

（10）电压跟随器是_________运算电路的特例。

它具有Ri很大和Ro很小的特点，常作缓冲器。

（11）有用信号频率高于800Hz，可选用滤波电路。

三、（12分）计算分析题。

电路如图2所示，已知电路有合适的Q点，且已知晶体管的β和r be。

《模拟电子技术》考试试卷（01）一、填空题（本大题共4小题，每空1分，共10分）1．PN结正向偏置时，反向偏置时，所以PN结具有导电性。

2．有三个单管BJT放大电路，已知其电压增益分别为A v1＝20，A v2＝－10，A v3＝1，则可知它们分别为放大电路、放大电路、放大电路。

3．乙类互补功率放大电路存在失真，可以利用类互补功率放大电路来克服。

4．负反馈将使输出电阻减小，负反馈将使输出电阻增加。

一、1．导通，截止，单向；2．共基极，共发射极，共集电极；3．交越，甲乙类；4．电压，电流。

二、单项选择题(本大题共5小题，每小题2分，共10分)1．对BJT下列说法正确的是。

A．发射极和集电极可以调换使用，因为BJT发射区和集电区的结构对称B．发射极和集电极可以调换使用，因为BJT发射极和集电极的电流基本相同C．发射极和集电极不能调换使用，因为BJT发射区和集电区的结构不对称，发射区掺杂浓度比集电区高D．发射极和集电极不能调换使用，因为BJT发射区和集电区的结构不对称，发射区掺杂浓度比集电区低2．测得某电路中PNP型晶体管的三个管脚的电位分别为V B＝5V、V C＝2V、V E＝5．7V，则该管工作在状态。

A．放大B．截止C．饱和D．不能确定3．互补对称功率放大电路中的两个功放管应采用。

A．一个NPN型管和一个PNP型管B．两个NPN型管C．两个PNP型管D．任意组合4．理想运算放大器的两个输入端的输入电流近似等于零的现象称为。

A．断路B．虚短C．虚地D．虚断5．正弦波振荡电路的输出信号最初由产生的。

A．基本放大器B．选频网络C．干扰或噪声信号D．稳幅环节三、判断题(本大题共5小题，每小题2分，共10分)1．影响放大电路高频特性的主要因素是耦合电容和旁路电容的存在。

2．在功率放大电路中，输出功率愈大，功放管的功耗愈大。

3．集成运放是一种高增益的、直接耦合的多级放大电路。

4．P型半导体带正电，N型半导体带负电。
