四川省泸县九中高中物理《电磁感应》复习题 新人教版选修2-1

高中物理学习材料桑水制作电磁感应复习（一）知识点1 感应电流的产生和方向1、在匀强磁场中放一电阻不计的平行金属导轨，导轨跟大线圈M相接，如图13-8所示．导轨上放一根导线ab，磁感线垂直于导轨所在平面．欲使M所包围的小闭合线圈N产生顺时针方向的感应电流，则导线的运动可能是( )A．匀速向右运动 B．加速向右运动C．匀速向左运动 D．加速向左运动2、老师做了一个物理小实验让学生观察：一轻质横杆两侧各固定一金属环，横杆克绕中心点自由转动，老师拿一条形磁铁插向其中一个小环，后又取出插向另一个小环，同学们看到的现象是（）A.磁铁插向左环，横杆发生转动B.磁铁插向右环，横杆发生转动C.无论磁铁插向左环还是右环，横杆都不发生转动D. 无论磁铁插向左环还是右环，横杆都发生转动3.如图，线圈M和线圈N绕在同一铁芯上。

M与电源、开关、滑动变阻器相连，P为滑动变阻器的滑动端，开关S处于闭合状态。

N与电阻R相连。

下列说法正确的是 ( )A．当P向右移动，通过R的电流为b到aB．当P向右移动，通过R的电流为a到bC．断开S的瞬间，通过R的电流为b到aD．断开S的瞬间，通过R的电流为a到b4．如图所示，矩形导线框abcd固定在匀强磁场中，磁感线的方向与导线框所在平面垂直，规定磁场的正方向垂直低面向里，磁感应强度B随时间变化的规律如图所示.若规定顺时针方向为感应电流I的正方向，图各图中正确的是（）A B C D知识点2 感应电动势的大小5、如图所示，一导线弯成半径为a 的半圆形闭合回路。

虚线MN 右侧有磁感应强度为B 的匀强磁场。

方向垂直于回路所在的平面。

回路以速度v 向右匀速进入磁场，直径CD 始络与MN 垂直。

从D 点到达边界开始到C 点进入磁场为止，下列结论正确的是（ ）A ．感应电流方向不变B ．CD 段直线始终不受安培力C ．感应电动势最大值E ＝BavD ．感应电动势平均值14E Bav =π 6、用相同导线绕制的边长为L 或2L 的四个闭合导体线框，以相同的速度匀速进入右侧匀强磁场，如图所示。

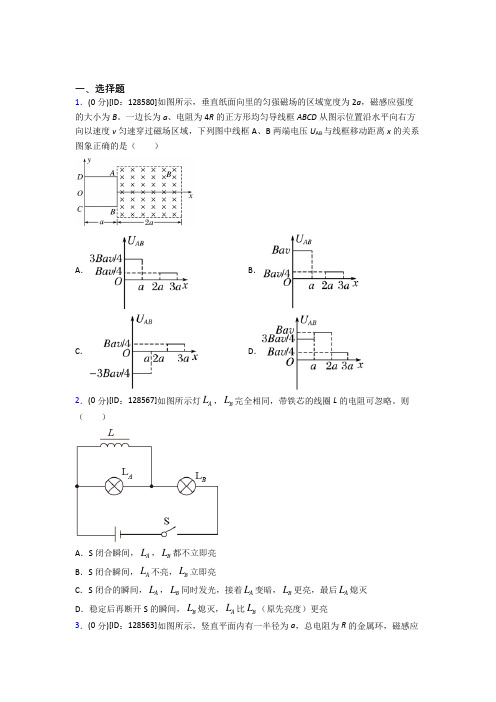

一、选择题1．(0分)[ID：128580]如图所示，垂直纸面向里的匀强磁场的区域宽度为2a，磁感应强度的大小为B。

一边长为a、电阻为4R的正方形均匀导线框ABCD从图示位置沿水平向右方向以速度v匀速穿过磁场区域，下列图中线框A、B两端电压U AB与线框移动距离x的关系图象正确的是（）A．B．C．D．2．(0分)[ID：128567]如图所示灯A L，B L完全相同，带铁芯的线圈L的电阻可忽略。

则（）A．S闭合瞬间，A L，B L都不立即亮B．S闭合瞬间，A L不亮，B L立即亮C．S闭合的瞬间，A L，B L同时发光，接着A L变暗，B L更亮，最后A L熄灭D．稳定后再断开S的瞬间，B L熄灭，A L比B L（原先亮度）更亮3．(0分)[ID：128563]如图所示，竖直平面内有一半径为a，总电阻为R的金属环，磁感应强度为B 的匀强磁场垂直穿过环平面，在环的最高点用金属铰链连接长度为2a 、电阻为2R 的导体棒MN 。

MN 由水平位置紧贴环面摆下，当摆到竖直位置时，N 点的线速度大小为v ，则这时MN 两端的电压大小为（ ）A ．6BavB ．3BavC ．23BavD ．Bav4．(0分)[ID ：128550]空间存在一方向与纸面垂直、大小随时间变化的匀强磁场，其边界如图(a)中虚线MN 所示。

一硬质细导线的电阻率为ρ、横截面积为S ，将该导线做成半径为r 的圆环固定在纸面内，圆心O 在MN 上。

t ＝0时磁感应强度的方向如图所示；磁感应强度B 随时间t 的变化关系如图所示。

则在t ＝0到t ＝t 1的时间间隔内圆环中的感应电流大小为（ ）A ．002B rS t ρ B ．2004B r t πC ．004B rS t ρD ．2002B r t π 5．(0分)[ID ：128541]如图所示，电阻不计的平行金属导轨与水平面成θ角，导轨与定值电阻R 1和R 2相连，匀强磁场垂直穿过导轨平面。

人教版高中物理选修2-1第三章电磁感应全章练习含答案第一节电磁感应现象同步测试一、单选题（共10题；共20分）1.下列设备中，利用电磁感应原理工作的是（）A. 电动机B. 白炽灯泡C. 发电机D. 电风扇2.（2015·安徽）如图所示，abcd为水平放置的平行“l。

导轨间有垂直于导轨平面的匀强磁场，磁感应强度大小为B，导轨电阻不计。

已知金属杆MN倾斜放置，与导轨成角，单位长度的电阻为r，保持金属杆以速度v沿平行于cd的方向滑动（金属杆滑动过程中与导轨接触良好）。

则（）A. 电路中感应电动势的大小为B. 电路中感应电流的大小为C. 金属杆所受安培力的大小为D. 金属杆的热功率为3.关于感应电流，下列说法中正确的是（）A. 只要闭合电路内有磁通量，闭合电路中就有感应电流产生B. 穿过螺线管的磁通量发生变化时，螺线管内部就一定有感应电流产生C. 线框不闭合时，即使穿过线框的磁通量发生变化，线框中也没有感应电流产生D. 只要闭合电路的导体做切割磁感线运动，电路中就一定有感应电流产生4.下列家用电器中，利用电磁感应原理进行工作的是（）A. 电吹风B. 电冰箱C. 电饭煲D. 电话机5.如图所示，在条形磁铁N极附近悬挂一个金属闭合线圈，当磁铁运动时，线圈中( )A. 一定产生感应电流B. 不一定产生感应电流C. 不可能产生感应电流D. 无法确定6.关于产生感应电流的条件，下述说法正确的是（）A. 位于磁场中的闭合线圈，一定能产生感应电流B. 闭合线圈和磁场发生相对运动，一定能产生感应电流C. 闭合线圈作切割磁感线运动，一定能产生感应电流D. 穿过闭合线圈的磁感线条数发生变化，一定能产生感应电流7.如图为探究产生电磁感应现象条件的实验装置，下列情况下不能引起电流计指针转动的是( )A. 闭合开关瞬间B. 断开开关瞬间C. 闭合开关后拔出铁芯瞬间D. 闭合开关后保持变阻器的滑动头位置不变8.如图为探究产生电磁感应现象条件的实验装置，下列情况中不能引起电流计指针转动的是（）A. 闭合电键瞬间B. 断开电键瞬间C. 闭合电键后拔出铁芯瞬间D. 断开电键使变阻器的滑动头向右移动9.关于电磁感应现象，下列说法中正确的是（）A. 只要有磁通量穿过电路，电路中就有感应电流B. 只要闭合电路在做切割磁感线运动，电路中就有感应电流C. 只要穿过闭合电路的磁通量足够大，电路中就有感应电流D. 只要穿过闭合电路的磁通量发生变化，电路中就有感应电流10.如图为探究产生电磁感应现象条件的实验装置，下列情况下不能引起电流计指针转动的是（）A. 闭合电键瞬间B. 闭合电键后保持变阻器的滑动头、线圈都不动C. 闭合电键后拔出线圈A瞬间D. 断开电键瞬间二、多选题（共3题；共9分）11.电磁感应现象揭示了电和磁之间的内在联系，根据这一发现，发明了许多电器设备。

电磁场和电磁波基础测试一、选择题1．依据麦克斯韦电磁理论，以下说法正确的选项是[]A．变化的电场必定产生变化的磁场B．平均变化的电场必定产生平均变化的磁场C．稳固的电场必定产生稳固的磁场D．振荡的电场必定产生同频次的振荡磁场2．一平行板电容器与一自感线圈构成振荡电路，要使此振荡电路的周期变大，以下举措中正确的选项是[]A．增添电容器两极间的距离B．减少线圈的匝数C．增大电容器两极板间的正对面积D．增大电容器两极板间的距离的同时，减少线圈的匝数3．要使 LC 振荡电路的周期增大一倍，可采纳的方法是[] A．自感系数 L 和电容 C都增大一倍B．自感系数L和电容 C都减小一半C减小一半C．自感系数L增大一倍，而电容D．自感系数L 减小一半，而电容C增大一倍4．以下的阐述中正确的选项是[]A．在磁场四周必定能产生电场B．在变化的磁场四周必定能产生电场C．周期性变化的电场或磁场都能够产生电磁波D．振荡的电场或磁场都能够产生电磁波5．以下相关在真空中流传的电磁波的说法正确的选项是[]A．频次越大，流传的速度越大B．频次不一样，流传的速度同样C．频次越大，其波长越大D．频次不一样 ,流传速度也不一样6． LC 回路发生电磁振荡时[]A．放电结束时，电路中电流为0，电容器所带电量最大B．放电结束时，电路中电流最大，电容器所带电量为0C．充电结束时，电路中电流为0，电容器所带电量最大D．充电结束时，电路中电流最大，电容器所带电量为07．LC 回路发生电磁振荡时[]A．电容器两板间电压减小时，电路中电流减小B．电容器两板间电压减小时，电路中电流增大C．电容器两板间电压为0 时，电路中电流最大D．电容器两板间电压为最大时，电路中电流为08.如图 19-1所示，是 LC振荡电路中产生的振荡电流 i 随时间 t的变化图象，在 t3时辰以下说法正确的选项是[]A．电容器中的带电量最大B．电容器中的带电量最小C．电容器中的电场能达到最大D．线圈中的磁场能达到最小图19-1二、填空题9．在图 19-2 所示的电路中，可变电容器的最大电容是270 pF，最小电容为 30 pF，若 L 保持不变，则可变电容器的动片完整旋出与L C完整旋入时，电路可产生的振荡电流的频次之比为_____．图 19-2 10．频次为 600 kHz 到 1.5 MHz 的电磁波其波长由m 到m．11．某收音机调谐电路的可变电容器动片完整旋入时，电容是 390 PF，这时能接收到 520kHz的无线电电波，动片完整旋出时，电容变成 39 PF，这时能收到的无线电电波的频次是 ______× 106 Hz，此收音机能收到的无线电电波中，最短的波长为 ______m．（取三位有效数字）参照答案一、选择题1．D 2．C 3．A 4．BCD5．B 6．BC 7．BCD 8．B二、填空题9．3：1 10．500，20011． 1.64 ， 182。

第二章电磁感应单元检测试题总分：100分用时：90分钟一、选择题：（本大题共10小题．每小题4分,共40分。

在每小题给出的四个选项中，第1～7题只有一项符合题目要求，第8～10题有多项符合题目要求。

全部选对的得4分，选对但不全的得2分．有选错的得0分）1．无线充电是近年发展起来的新技术，如图所示，该技术通过交变磁场在发射线圈和接收线圈间传输能量。

内置接收线圈的手机可以直接放在无线充电基座上进行充电，关于无线充电的说法正确的是（）A．无线充电效率高，线圈不发热B．无线充电基座可以用稳恒直流电源供电C．无线充电过程主要利用了电磁感应原理D．无线充电基座可以对所有手机进行无线充电【答案】C【解析】A．接收线圈的磁通量只是发射线圈产生的一部分，则无线充电效率低；充电时线圈中有电流，根据电流的热效应，可知线圈会发热，故A错误；B．如果无线充电基座用稳恒直流电源供电，则接收线圈的磁通量不变，不能产生感应电流，无法对手机充电，故B错误；C．无线充电过程主要利用互感现象来实现能量传递的，故C正确；D．如果手机内没有接受线圈，则无线充电基座不可以对手机进行充电，故D错误。

故选C 。

2．如图所示，一个可绕竖直圆心轴转动的水平金属圆盘，圆盘中心O 和圆盘边缘D 通过电刷与螺线管相连，螺线管右侧有竖直悬挂的铜环，匀强磁场垂直于圆盘平面向上，从上向下看，圆盘为逆时针方向匀速转动，则下述结论中正确的是（ ）A ．金属圆盘上各处的电势相等B ．圆盘上的电流由边缘流向圆心C ．螺线管内部的磁场从F 指向ED ．铜环中有恒定的感应电流产生 【答案】C 【解析】AB ．根据右手定则可知，圆盘逆时针方向匀速转动时，产生的感应电流从圆心指向圆盘边缘，则边缘电势最高，选项AB 错误；C ．由安培定则可知，螺线管内部的磁场从F 指向E ，选项C 正确；D ．圆盘可以看成无数根金属条并联切割磁场，产生的电动势为2022l bl E Blv bl ωω+===电动势恒定，因此产生恒定的感应电流，则螺线管的磁场恒定，穿过铜环的磁通量不变，铜环中无感应电流，选项D 错误。

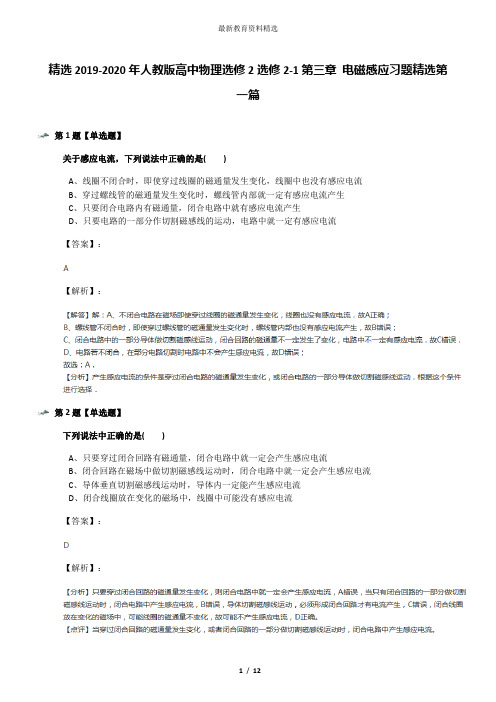

精选2019-2020年人教版高中物理选修2选修2-1第三章电磁感应习题精选第一篇第1题【单选题】关于感应电流，下列说法中正确的是( )A、线圈不闭合时，即使穿过线圈的磁通量发生变化，线圈中也没有感应电流B、穿过螺线管的磁通量发生变化时，螺线管内部就一定有感应电流产生C、只要闭合电路内有磁通量，闭合电路中就有感应电流产生D、只要电路的一部分作切割磁感线的运动，电路中就一定有感应电流【答案】：【解析】：第2题【单选题】下列说法中正确的是( )A、只要穿过闭合回路有磁通量，闭合电路中就一定会产生感应电流B、闭合回路在磁场中做切割磁感线运动时，闭合电路中就一定会产生感应电流C、导体垂直切割磁感线运动时，导体内一定能产生感应电流D、闭合线圈放在变化的磁场中，线圈中可能没有感应电流【答案】：【解析】：如图所示，矩形线框在磁场内做的各种运动中，能够产生感应电流的是( ) ABCD【答案】：【解析】：线圈中的感应电动势的大小，是由穿过线圈的下列哪个选项决定的？( )A、磁场强度B、磁通量C、磁通量的变化量D、磁通量的变化率【答案】：【解析】：第5题【单选题】如图的无限大的磁场中，有一个矩形线圈abcd做下述运动，其中能使线圈中产生感应电流的运动是( )A、以bc为轴转动B、以ab为轴转动C、垂直纸面向内匀速运动D、在纸面内向下运动【答案】：【解析】：第6题【单选题】如图所示，通有恒定电流的螺线管竖直放置，电流方向如图，铜环R螺线管轴线下落，下落过程中环面始终保持水平，铜环先后经过轴线上1、2、3三个位置，位置2处于螺线管的中心，位置1、3与位置2等距，则( )A、从上向下看，环经过位置1时，感应电流是逆时针的B、从上向下看，环经过位置3时，感应电流是逆时针的C、环在位置2时的加速度小于重力加速度D、环在位置3的磁通量比在位置2时大【答案】：【解析】：第7题【单选题】如图所示，一有限范围的匀强磁场宽度为d ，若将一个边长为L的正方形导线框以速度v匀速地通过磁场区域，已知d>L ，则导线框中无感应电流的时间等于( )?A、BC、D【答案】：【解析】：第8题【单选题】如图所示，边长为2l的正方形虚线框内有垂直于纸面向里的匀强磁场，一个边长为l的正方形导线框所在平面与磁场方向垂直，导线框的一条对角线和虚线框的一条对角线恰好在同一直线上．从t=0开始，使导线框从图示位置开始以恒定速度沿对角线方向移动进入磁场，直到整个导线框离开磁场区域．用I表示导线框中的感应电流（逆时针方向为正），则下列表示I﹣t关系的图线中，正确的是( )A、B、C、D、【答案】：【解析】：第9题【单选题】如图所示，将水平金属导轨、可沿导轨移动的垂直导轨的金属棒放在磁场中，和电流表组成闭合电路，下列几种操作，电流表中有电流的是( )A、导体棒在磁场中不动时B、导体棒做切割磁感线运动时C、导体棒连同金属导轨平行于磁感线运动时D、以上操作都没有电流产生【答案】：【解析】：第10题【多选题】图所示一正方形线圈abcd在匀强磁场中绕垂直于磁感线的对称轴OO′匀速转动，沿着OO′观察，线圈沿逆时针方向转动．已知匀强磁场的磁感应强度为B，线圈匝数为n，边长为l，电阻为R，转动的角速度为ω．则当线圈转至图示位置时( )A、线圈中感应电流的方向为abcdaB、穿过线圈的磁通量为0C、线圈中的感应电流为有误D、穿过线圈磁通量的变化率为0【答案】：【解析】：第11题【多选题】如图所示，某人在自行车道上从东往西沿直线以速度v骑行，该处地磁场的水平分量大小为B1 ，方向由南向北，竖直分量大小为B2 ，方向竖直向下．自行车把为直把、金属材质，且带有绝缘把套，两把手间距为L．只考虑自行车在地磁场中的电磁感应，下列结论正确的是( )A、图示位置中辐条A点电势比B点电势低B、图示位置中辐条A点电势比B点电势高C、自行车左车把的电势比右车把的电势高B2LvD、自行车在十字路口左拐改为南北骑向，则自行车车把两端电势差要降低【答案】：【解析】：第12题【填空题】发现电流磁效应的科学家是______；提出磁场对运动电荷有力的作用的科学家是______；发现电磁感应现象的科学家是______．A奥斯特B洛仑兹C法拉第【答案】：【解析】：第13题【解答题】匀强磁场区域宽为L，一正方形线框abcd的边长为l，且l>L，线框以速度v通过磁场区域，如图所示，从线框进入到完全离开磁场的时间内，线框中没有感应电流的时间是多少？【答案】：【解析】：第14题【实验探究题】如图所示是三个成功的演示实验，回答下列问题．在实验中，电流表指针偏转的原因是______．电流表指针偏转角跟感应电动势的大小成______关系第一个成功实验（图a）中，将条形磁铁从同一高度插入到线圈中同一位置，快速插入和慢速插入有什么量是相同的？______，什么量是不同的？______．从三个成功的演示实验可归纳出的结论是：______．【答案】：【解析】：第15题【实验探究题】图为“研究电磁感应现象”的实验装置．将图中所缺的导线补接完整．如果在闭合开关时发现灵敏电流计的指针向右偏了一下，那么合上开关后可能出现的情况有：①将小线圈迅速插入大线圈时，灵敏电流计指针将向______(填“左”或“右”)偏一下；②小线圈插入大线圈后，将滑动变阻器的阻值调大时，灵敏电流计指针将向______(填“左”或“右”)偏一下．【答案】：【解析】：。

电磁感应现象同步练习【同步达纲练习】一、填空题1._______________的一局部导体在_______________中做_______________运动时，导体中就产生电流，这种现象叫电磁感应现象，产生的电流叫_______________.在电磁感应现象中是_______________能转化为_______________能.2.感应电流的方向与_______________方向和_______________方向有关.3.电磁感应现象揭示了_______________现象和_______________现象之间的关系，它是英国物理学家_______________发现的.4.在电磁感应现象中，外力移动导体_______________同时产生了_______________，这样，一方面得到了_______________，同时消耗了_______________.二、选择题1.关于产生感应电流的说法，如下哪种说法是正确的( )A.导体只要在磁场中运动，就一定能产生感应电流B.闭合电路在磁场中运动，就一定能产生感应电流C.闭合电路的一局部导体，在磁场里运动，就可以产生感应电流D.闭合电路的一局部导体，在磁场里做切割磁感线的运动，就可以产生感应电流2.假设改变导体在磁场中产生感应电流的方向，下面哪种做法是正确的答案是( )A.改变磁场强弱B.只改变磁场方向或切割磁感线方向C.改变切割磁感线的速度D.同时改变磁场方向和切割磁感线的方向3.在电磁感应现象中( )A.电能转化为机械能B.机械能转化为电能C.化学能转化为电能D.电能转化为化学能4.如如下图所示，闭合电路的一局部导体在磁场中运动，图中小圆圈表示导体横截面，如下说法中正确的答案是( )A.图a的导体中没有感应电流B.图b和图c的导体中电流方向一样C.图b和图c的导体中电流方向相反D.图a和图b的导体中电流方向一样【素质优化训练】1.关于电磁感应现象，如下说法中正确的答案是( )A.必须使导体的运动方向与磁感线方向垂直，才能产生感应电流B.必须使导体的运动方向与磁感线方向平行，才能产生感应电流C.当导体运动方向与磁感线方向不垂直时，也可能产生感应电流D.当导体运动方向与磁感线方向不垂直时，一定不可能产生感应电流2.如如下图所示，可以使ab导体中产生感应电流的是( )A.开关S断开，导体ab竖直向下运动B.开关S闭合，导体ab竖直向上运动C.开关S闭合，导体ab从纸里向外运动D.开关S断开，导体ab从纸外向里运动3.如如下图所示，要想此闭合电路中能产生感应电流，导体棒AB应该( )A.竖直向下运动B.水平向右运动C.水平向外运动D.在竖直平面内转动4.如如下图所示，A和B是两个电磁铁，a是闭合电路中的局部导体，电磁铁A、B之间的磁场方向是从_______________到_______________，当导体a_______________运动时(填“上下〞、“左右〞或“前后〞)，导体a中能产生感应电流.【生活实际运用】在很多家电上都有磁体，同学们回家观察这些家电上都应用了电磁感应现象吗?举例说明.【知识验证实验】1.电磁感应现象是_______________国科学家_______________最先发现的.2.研究电磁感应现象需要哪些器材?3.这个实验给我们最大的启发是什么?【知识探究学习】如如下图所示，也为产生感应电流的实验装置，当条形磁铁插入或拔出线圈时，演示用的电流计中就会发现指针偏转，你能说说这其中的道理吗?参考答案【同步达纲练习】一、1.闭合电路，磁场，切割磁感线，感应电流，机械，电 2.导体运动，磁感线 3.电，磁，法拉第 4.做功，感应电流，电能，机械能二、1.D 2.B 3.B 4.B【素质优化训练】1.C2.C3.C4.B A上下。

电磁感应复习 （一）知识点1 感应电流的产生和方向1、在匀强磁场中放一电阻不计的平行金属导轨，导轨跟大线圈M 相接，如图13-8所示．导轨上放一根导线ab ，磁感线垂直于导轨所在平面．欲使M 所包围的小闭合线圈N 产生顺时针方向的感应电流，则导线的运动可能是A ．匀速向右运动B ．加速向右运动C ．匀速向左运动D ．加速向左运动2、老师做了一个物理小实验让学生观察：一轻质横杆两侧各固定一金属环，横杆克绕中心点自由转动，老师拿一条形磁铁插向其中一个小环，后又取出插向另一个小环，同学们看到的现象是（ ）A 磁铁插向左环，横杆发生转动B 磁铁插向右环，横杆发生转动C 无论磁铁插向左环还是右环，横杆都不发生转动D 无论磁铁插向左环还是右环，横杆都发生转动3如图，线圈M 和线圈N 绕在同一铁芯上。

M 与电源、开关、滑动变阻器相连，14E Bav =π2L ,21vBl U =,21vBl U =,vBl U =,vBl U =RBdv R Bdv θsin R Bdv θcos θsin R Bdv ，电阻均为R ，其余电阻不计。

整个装置放在磁感应强度大小为B 、方向竖直向上的匀强磁场中。

当用水平向右的恒力F=3 mg 拉细杆a ，达到匀速运动时，杆b 恰好静止在圆环上某处，试求：（1）杆a 做匀速运动时，回路中的感应电流；（2）杆a 做匀速运动时的速度；（3）杆b 静止的位置距圆环最低点的高度。

例1：如图所示，光滑固定导轨M 、N 水平放置，两根导棒0.2m0.4m0.4m0.6m5m 0.4A 14E Bav =π2L ,21vBl U =,21vBl U =,vBl U =,vBl U =RBdv R Bdv θsin R Bdv θcos θsin R Bdv 、电荷量＋q 的油滴恰好处于静止，则线圈中的磁感应强度B 的变化情况和磁通量的变化率分别是A ．磁感应强度B 竖直向上且正增强，错误!＝错误!B ．磁感应强度B 竖直向下且正增强，错误!＝错误!C ．磁感应强度B 竖直向上且正减弱，错误!＝错误!D ．磁感应强度B 竖直向下且正减弱，错误!＝错误!。

一、选择题1．如图所示，L 是自感系数很大的线圈，但其自身的电阻几乎为零。

A 和B 是两个完全相同的小灯泡。

下列说法正确的是（ ）A ．闭合开关S 后，A 灯亮，B 灯不亮B ．闭合开关S 后，A 灯亮，B 灯慢慢变亮C ．开关S 闭合电路稳定后，在突然断开的瞬间，A 、B 灯都闪亮一下D ．开关S 闭合电路稳定后，在突然断开的瞬间，A 灯立即熄灭、B 灯闪亮一下再熄灭 2．如图甲所示，半径为r 带小缺口的刚性金属圆环固定在竖直平面内，在圆环的缺口两端用导线分别与两块水平放置的平行金属板A 、B 连接，两板间距为d 且足够大。

有一变化的磁场垂直于圆环平面，规定向里为正，其变化规律如图乙所示。

在平行金属板A 、B 正中间有一电荷量为q 的带电液滴，液滴在0~14T 内处于静止状态。

重力加速度为g 。

下列说法正确的是（ ） A ．液滴的质量为204B q r gdTπ B ．液滴带负电C ．34t T =时液滴的运动方向改变 D ．t =0.5T 时液滴与初始位置相距212gT 3．如图所示，通电直导线L 和平行直导线放置的闭合导体框abcd ，直导线与导体框在同一平面内，以下说法正确的是（ ）A ．导线固定，当导体框向上平移时，导体框中感应电流的方向为abcdaB ．导体框固定，当导线L 向左平移时，导体框中感应电流的方向为adcbaC ．导线固定，当导体框向右平移时，导体框中感应电流的方向为abcdaD ．导体框固定，当导线L 向右平移时，导体框中感应电流的方向为abcda4．近日，第二架国产大飞机919C 在上海浦东国际机场首飞成功，919C 在上海上空水平匀速飞行，由于地磁场的存在，其机翼就会切割磁感线，下列说法正确的是（ ）A ．机翼左端的电势比右端电势低B ．机翼左端的电势比右端电势高C ．飞机飞行过程中洛伦兹力做正功D ．飞机飞行过程中洛伦兹力做负功 5．如图所示，两个灯泡L 1、L 2的电阻相等，电感线圈L 的电阻可忽略，开关S 从断开状态突然闭合，稳定之后再断开，下列说法正确的是（ ）A ．闭合开关之后L 1立刻变亮、L 2逐渐变亮，然后L 1、L 2逐渐变暗B ．闭合开关之后L 1、L 2同时变亮，然后L 1逐渐变亮，L 2逐渐变暗C ．断开开关之后L 1立即熄灭、L 2逐渐变暗D ．断开开关之后L 1逐渐变暗，L 2闪亮一下再熄灭6．如图所示，长为L 的金属导线弯成一圆环，导线的两端接在电容为C 的平行板电容器上，P 、Q 为电容器的两个极板，磁场垂直于环面向里，磁感应强度以00B B ktk +=>（）随时间变化，0t =时，P 、Q 两板电势相等，两板间的距离远小于环的半径，经时间t ，电容器P 板（ ）A ．不带电B ．所带电荷量与t 成正比C ．带正电，电荷量是kL C π24 D ．带负电，电荷量是kL C π247．某电磁弹射装置的简化模型如图所示，线圈固定在水平放置的光滑绝缘杆上，将金属环放在线圈左侧。

高中物理学习材料桑水制作电磁感应中的能量问题1、如图所示，平行金属导轨与水平面间的倾角为θ，导轨电阻不计，与阻值为R 的定值电阻相连，匀强磁场垂直穿过导轨平面，磁感应强度为B .有一质量为m 长为l 的导体棒从ab 位置获得平行于斜面的，大小为v 的初速度向上运动，最远到达a ′b ′的位置，滑行的距离为s ，导体棒的电阻也为R ，与导轨之间的动摩擦因数为μ.则( )A ．上滑过程中导体棒受到的最大安培力为B 2l 2v R B ．上滑过程中电流做功发出的热量为12mv 2－mgs sin θ C ．上滑过程中导体棒克服安培力做的功为12mv 2 D ．上滑过程中导体棒损失的机械能为12mv 2－mgs sin θ 2、如图所示，AB 、CD 为两个平行的水平光滑金属导轨，处在方向竖直向下，磁感应强度为B 的匀强磁场中．AB 、CD 的间距为L ，左右两端均接有阻值为R 的电阻．质量为m 长为L 且不计电阻的导体棒MN 放在导轨上，与导轨接触良好，并与轻质弹簧组成弹簧振动系统．开始时，弹簧处于自然长度，导体棒MN 具有水平向左的初速度v 0，经过一段时间，导体棒MN 第一次运动到最右端，这一过程中AC 间的电阻R 上产生的焦耳热为Q ，则( C )A ．初始时刻导体棒所受的安培力大小为B 2L 2v 0RB ．从初始时刻至导体棒第一次到达最左端的过程中，整个回路产生的焦耳热为2Q 3C ．当导体棒第一次到达最右端时，弹簧具有的弹性势能为12mv 20－2Q D ．当导体棒再次回到初始位置时，AC 间电阻R 的热功率为B 2L 2v 20R3、如图所示，在倾角为θ的光滑的斜面上，存在着两个磁感应强度相等的匀强磁场，方向一个垂直斜面向上，另一个垂直斜面向下，宽度均为L ，一个质量为m ，边长也为L 的正方形线框(设电阻为R)以速度v 进入磁场时，恰好做匀速直线运动.若当a b 边到达gg ’与ff ’中间位置时，线框又恰好做匀速运动，则：(1)当a b 边刚越过ff ′时，线框加速度的值为多少?(2)求线框开始进入磁场到a b 边到达gg ′与ff ′中点的过程中产生热量是多少?4、如图所示，空间分布着水平方向的匀强磁场，磁场区域的水平宽度d=0.4m，，竖直方向足够长，磁感应强度B＝0.5T。
