【CN209492587U】一种调角升降方向柱机构【专利】

格式：pdf
大小：617.50 KB
文档页数：14

下载文档原格式

一种可升降和调节角度的小立牌[实用新型专利]

专利名称：一种可升降和调节角度的小立牌专利类型：实用新型专利
发明人：闫世乐
申请号：CN201921267113.2
申请日：20190806
公开号：CN210091585U
公开日：
20200218
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种可升降和调节角度的小立牌，包括立牌，立牌设有连接柱，连接柱水平向立牌背部伸出，连接柱末端的上壁和右侧壁成型有通孔，并在通孔外壁焊接有螺母，螺母内嵌套有可手动旋钮的螺丝；连接柱末端插入有连接杆，连接杆末端两侧分别成型有连接板，连接板上成型有第二通孔，并且在连接板之间安装有立柱和杠杆螺钉；立柱为空心状，并且立柱顶部成型有用于配合第二通孔的第三通孔，杠杆螺钉穿过第二通孔和第三通孔；本实用新型在连接柱与立柱之间采用连接杆的方式配合，并且在连接柱的设有螺丝，实现立牌可横可竖安装，并且通过杠杆螺钉将连接杆安装在立柱上，不仅可以调节立牌的倾斜角度，而且不需要依靠工具。

申请人：闫世乐
地址：528200 广东省佛山市南海区大沥镇黄岐珠江半岛花园22座102房
国籍：CN
更多信息请下载全文后查看。

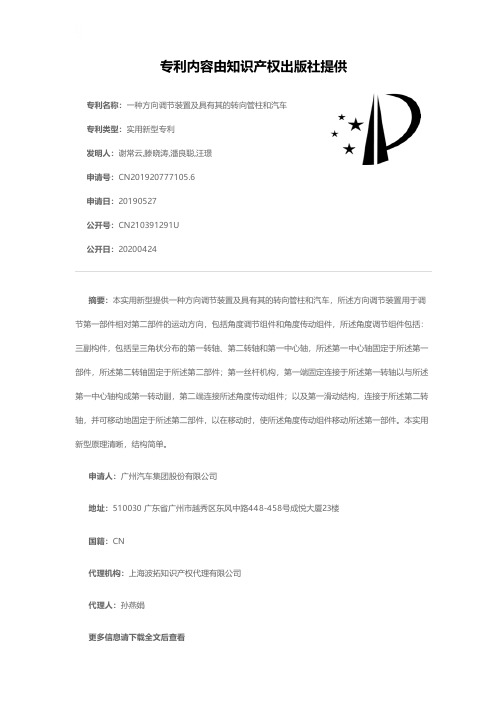

一种方向调节装置及具有其的转向管柱和汽车[实用新型专利]

专利名称：一种方向调节装置及具有其的转向管柱和汽车专利类型：实用新型专利
发明人：谢常云,滕晓涛,潘良聪,汪璟
申请号：CN201920777105.6
申请日：20190527
公开号：CN210391291U
公开日：
20200424
专利内容由知识产权出版社提供
摘要：本实用新型提供一种方向调节装置及具有其的转向管柱和汽车，所述方向调节装置用于调节第一部件相对第二部件的运动方向，包括角度调节组件和角度传动组件，所述角度调节组件包括：三副构件，包括呈三角状分布的第一转轴、第二转轴和第一中心轴，所述第一中心轴固定于所述第一部件，所述第二转轴固定于所述第二部件；第一丝杆机构，第一端固定连接于所述第一转轴以与所述第一中心轴构成第一转动副，第二端连接所述角度传动组件；以及第一滑动结构，连接于所述第二转轴，并可移动地固定于所述第二部件，以在移动时，使所述角度传动组件移动所述第一部件。

本实用新型原理清晰，结构简单。

申请人：广州汽车集团股份有限公司
地址：510030 广东省广州市越秀区东风中路448-458号成悦大厦23楼
国籍：CN
代理机构：上海波拓知识产权代理有限公司
代理人：孙燕娟
更多信息请下载全文后查看。

一种汽车转向管柱调整机构[实用新型专利]

专利名称：一种汽车转向管柱调整机构专利类型：实用新型专利
发明人：施纪祥,王道皖
申请号：CN201820208125.7
申请日：20180207
公开号：CN207916947U
公开日：
20180928
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种汽车转向管柱调整机构，它涉及汽车设备技术领域，它包含上管柱总成、方向盘、转向轴总成、安装座、前后调节套、凸轮、调节手柄、下管柱总成、伸缩轴总成、转向器、前万向节、后万向节、伸缩齿板、外齿板、位移传感器，安装座上设置有外齿板，外齿板前侧设置有缩紧齿板，缩紧齿板上侧设置有凸轮，凸轮上设置有调节手柄，安装座内侧设置有前后调节套，安装座后侧设置有下管柱总成，下管柱总成后侧设置有伸缩轴总成，伸缩轴总成内侧设置有位移传感器。

本机构克服了传统方法采用调节手柄操作不够灵活，失效风险大、等缺点,并且可以实现前后、上下的四向调节，上下调节的同时还可通过位移传感器观测上下调节的行程。

申请人：江苏成辰汽车配件有限公司
地址：214500 江苏省泰州市靖江市中洲西路99号
国籍：CN
代理机构：济南鼎信专利商标代理事务所(普通合伙)
代理人：彭成
更多信息请下载全文后查看。

一种可调方向柱[实用新型专利]

专利名称：一种可调方向柱
专利类型：实用新型专利
发明人：王金华,王庆坤,齐高品,赵斌,张健,尹彦章申请号：CN201620995015.0
申请日：20160830
公开号：CN205930865U
公开日：
20170208
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种可调方向柱，包括柱体，角度同步调节装置；套筒；固定座；万向节锁紧手柄本实用新型采用通过销盘将套筒2和固定座6铰接在一起，通过锁紧手柄7调节套筒与固定座之间的相对角度，上柱体与中柱体通过万向节连接，与套筒一起实现柱体角度变化，从而实现方向柱上方向盘的位置调整，改善方向盘的舒适性，优化驾驶舒适性。

申请人：雷沃重工股份有限公司
地址：266599 山东省青岛市黄岛区黄河东路75号
国籍：CN
代理机构：济南圣达知识产权代理有限公司
代理人：赵敏玲
更多信息请下载全文后查看。

一种可调节角度的全自动液压升降柱

专利名称：一种可调节角度的全自动液压升降柱专利类型：发明专利
发明人：王坚,吴素梅
申请号：CN202111272886.1
申请日：20211029
公开号：CN113969553A
公开日：
20220125
专利内容由知识产权出版社提供
摘要：本发明公开了一种可调节角度的全自动液压升降柱，包括底座、电机、路桩、照明灯环、太阳能电池板、玻璃板和电池组，所述底座的顶部固定有套筒，且套筒顶部的外侧固定有凸环，所述套筒的内底部固定有液压缸，且液压缸的上侧通过活塞杆与移动座相连接，所述路桩转动连接在移动座的顶部，且路桩上开设有进风通道和吹风通道，同时吹风通道与进风通道的底部相贯通。

该可调节角度的全自动液压升降柱，将该装置安装在地下之后可在该装置的外侧浇筑上水泥，方便固定好该装置，移动座和路桩可在液压缸和活塞杆的作用下整体上下移动，方便液压控制路桩的升降，同时路桩可在电机和电机轴的作用下转动，方便调节路桩的角度。

申请人：建湖宏威液压件制造有限公司
地址：224700 江苏省盐城市建湖县冈东镇工业集中区(冈东镇人民路西侧)
国籍：CN
代理机构：苏州创策知识产权代理有限公司
代理人：韩娟
更多信息请下载全文后查看。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2 .根据权利要求1所述的一种调角升降方向柱机构，其特征在于：角度调节机构包括螺柱（11），所述左固定板（18）上开有弧形导向槽（18-1），螺柱（11）穿过弧形导向槽（18-1）通过螺纹安装在底座（6）上；在所述螺柱（11）上套装有隔套Ⅰ（10），螺柱（11）外端连接有第二把手（9）。
3 .根据权利要求2所述的一种调角升降方向柱机构，其特征在于：所述螺柱（11）与第二把手（9）通过花键连接；所述螺柱（11）和第二把手（9）通过螺栓（19）以及套装在螺栓（19）上的弹簧来定位。
1/3 页
一种调角升降方向柱机构
技术领域 [0001] 本实用新型涉及一种电动叉车，具体是一种用于电动叉车上的调角升降方向柱机构。
背景技术 [0002] 为适应不同的驾驶人的操作，电动叉车的方向盘多数会采用方向调节机构，以提高驾驶的舒适度。现有的方向调节机构多采用角度调整，少数还具有高度调整的功能。对于现有角度调整机构而言，由于角度调整机构位于方向柱下侧，容易与脚部的控制机构（刹车、离合等）干涉，调节不便。对于现有高度调整机构而言，其结构复杂，由于垂直向受力较大，其调整困难，不易锁定。
( 19 )中华人民共和国国家知识产权局
( 12 )实用新型专利
(21)申请号 201920069762 .5
(22)申请日 2019 .01 .16
(73)专利权人徐州徐工特种工程机械有限公司地址 221004 江苏省徐州市经济技术开发区广德路西侧
(72)发明人李凯任佳璞王小虎薛美余王爱华张贝宋红兵
( 54 )实用新型名称一种调角升降方向柱机构
( 57 )摘要本实用新型公布一种调角升降方向柱机构，
属于电动叉车技术领域。包括转向器、方向盘、底座，底座的上部固定有空心的导向柱；所述底座的两侧铰接有左固定板、右固定板，左固定板、右固定板固定在车架上；所述导向柱上滑动套装有空心的转向柱，所述方向盘安装在转向柱上端；在所述左固定板与底座之间设有角度调节装置；在所述转向柱与底座之间设有高度调节装置。本实用新型结构简单，调节方便，第二把手位置便于调节，解决了角度调节装置容易与脚部的控制机构干涉的问题；通过摩擦板的设置，增大了与转向柱的接触面积，通过蝶形簧片的设置又可以使得摩擦板自动向外弹，减少调节时摩擦力的同时，也保证了定位时的摩擦强度，高度定位的稳定性好。
实用新型内容 [0003] 为解决上述技术问题，本实用新型提供一种调角升降方向柱机构。 [0004] 本实用新型通过以下技术方案实现： [0005] 一种调角升降方向柱机构，包括底座、转向柱总成和方向盘安装总成，其特征在于：底座与左固定板铰接，底座与左固定板之间设有角度调节机构；转向柱总成安装在底座上，底座与转向柱总成之间设有高度调节机构。 [0006] 其进一步是：角度调节机构包括螺柱，所述左固定板上开有弧形导向槽，螺柱穿过弧形导向槽通过螺纹安装在底座上；在所述螺柱上套装有隔套Ⅰ，螺柱外端连接有第二把手； [0007] 所述螺柱与第二把手通过花键连接；所述螺柱和第二把手通过螺栓以及套装在螺栓上的弹簧来定位。 [0008] 所述包括方向盘安装总成转向器、与转向器连接的方向盘；所述转向柱总成包括固定在底座上部的空心导向柱，导向柱上滑动套装有空心的转向柱；所述方向盘安装在转向柱上端。 [0009] 所述高度调节机构包括固定在底座上的带有上下导向槽的安装板；所述上下导向槽中穿有拉杆；所述拉杆左端安装有螺母；拉杆右端套装有隔套Ⅱ，在安装板和隔套Ⅱ之间设有一个套装在拉杆上的摩擦板；在所述螺母和安装板之间，或者在所述安装板和摩擦板之间设有套装在拉杆上的蝶形簧片；在所述拉杆右端通过销轴铰接有把手； [0010] 所述摩擦板与转向柱有相互配合的摩擦面，在转向柱摩擦面上下侧固定有用于限制摩擦板上下位置的档台。 [0011] 导向柱设有用于防止转向柱转动的内导向键，方向盘安装在转向柱上端；所述转向柱上安装有灯光开关总成；在所述转向柱外侧罩有上壳体，在底座外侧罩有下壳体。 [0012] 所述底座为方形的空心框架，转向器固定在底座中；右固定板与左固定板相对布置，底座的两侧分别通过一个旋转轴与左固定板、右固定板铰接。 [0013] 与现有技术相比，本实用新型的有益效果是：
4 .根据权利要求1所述的一种调角升降方向柱机构，其特征在于：所述方向盘安装总成包括与转向器（21）连接的方向盘（1）；所述转向柱总成包括固定在底座（6）上部的空心导向柱（22），导向柱（22）上滑动套装有空心的转向柱（3）；所述方向盘（1）安装在转向柱（3）上端。
5 .根据权利要求1所述的一种调角升降方向柱机构，其特征在于：所述高度调节机构包括固定在底座（6）上的带有上下导向槽（5-1）的安装板（5）；所述上下导向槽（5-1）中穿有拉杆（16）；所述拉杆（16）左端安装有螺母（12）；拉杆（16）右端套装有隔套Ⅱ（14），在安装板（5）和隔套Ⅱ（14）之间设有一个套装在拉杆（16）上的摩擦板（13）；在所述螺母（12）和安装板（5）之间，或者在所述安装板（5）和摩擦板（13）之间设有套装在拉杆（16）上的蝶形簧片（17）；在所述拉杆（16）右端通过销轴（15）铰接有把手（4）。
6 .根据权利要求5所述的一种调角升降方向柱机构，其特征在于：所述摩擦板（13）与转向柱（3）有相互配合的摩擦面，在转向柱（3）摩擦面上下侧固定有用于限制摩擦板（13）上下位置的档台。
7 .根据权利要求4所述的一种调角升降方向柱机构，其特征在于：所述导向柱（22）设有用于防止转向柱（3）转动的内导向键，方向盘（1）安装在转向柱（3）上端；所述转向柱（3）上安装有灯光开关总成（2）；在所述转向柱（3）外侧罩有上壳体，在底座（6）外侧罩有下壳体。
8 .根据权利要求4所述的一种调角升降方向柱机构，其特征在于：所述底座（6）为方形的空心框架，转向器（21）固定在底座（6）中；右固定板（7）与左固定板（18）相对布置，底座（6）的两侧分别通过一个旋转轴（8）与左固定板（18）、右固定板（7）铰接。
2
CN 209492587 U
说明书
权利要求书1页说明书3页附图9页
CN 209492587 U
CN 209492587 调角升降方向柱机构，包括底座（6）、转向柱总成和方向盘安装总成，其特征在于：底座（6）与左固定板（18）铰接，底座（6）与左固定板（18）之间设有角度调节机构；转向柱总成安装在底座（6）上，底座（6）与转向柱总成之间设有高度调节机构。
(74)专利代理机构徐州市三联专利事务所 32220
代理人田鹏山
(51)Int .Cl . B62D 1/187(2006 .01) B62D 1/189(2006 .01)
( ESM )同样的发明创造已同日申请发明专利
(10)授权公告号 CN 209492587 U (45)授权公告日 2019.10.15
