将电池的电转换为手机电池的电手摇式自发电手电筒电路原理分析时间：2010-12-30 22:32:41 来源：杨晓光作者：本文介绍的手摇式自发电手电筒能够解决停电时的困扰。

该手摇动式自发电手电筒电路原理如图1所示。

其结构示意图如图2所示。

在使用电筒时，摇动电筒使它的磁铁7上下移动，通过线圈6即产生电能，再经图2中的D1-D4整流，C1贮能向电池CR2032充电通过开关控制使发白光二极管发光而实现自发电的功能。

在图1中，1为圆筒形的塑料骨架；2为发白光二极管3为电路板；4为用铜片制作的开关；5为予留的CR2032电池位置；6为空芯线圈，电感量约33mh，线径约φ.2mm；7为强力磁铁，应使它能在圆筒内顺利的上下移动。

8为聚焦镜片，它与塑料骨架之间装有橡胶密封圈，使光线更加集中，射程更远；9为橡胶减震圈，避免磁铁直接冲击塑料骨架。

将上面的材料作为一体，然后放入右面的塑料电筒外壳10内。

电筒的滑动开关11与电路板的铜片相对应，再旋上电筒盖12。

这个电筒就能使用了。

我们可以上下摇动这个电筒。

它就能源源不断地发光了。

由于采用了超亮度的发白光二极管并且有镜片聚焦，亮度和射程大于只使用聚焦电殊的五号电池手电筒。

但这个电筒亦有个显著的缺点，就是要不停地摇才能不断地发光。

为了克服这个缺点和节约成本，我们没有采用锂充电池增加储能。

而是在C1两端并接两只CR2032锂电池。

实践证明，由于这个电筒的耗电量约为30mA，新的电池可以用较长的时间，电量不足时摇动电筒又能用上一段时问。

反复多次后电池完全失效后，取下电池仍然可以继续工作。

如果你的经济条件许可，将电池换成锂充电电池那是最理想的了。

世界首创手摇充电式手电筒相信大家都有这种经验，只要一遇到停电就会急急忙忙地找蜡烛又慌慌张张的找打火机而且还不一定找的到。

相信这种经验你我都有过。

尤其是开车的人只要在晚上车子有问题，那真是晴天霹雳，有路灯也就算了，没有光源的时候那真是痛苦。

现在只要准备一支手摇充电式手电筒就可以解决您的问题，不但是手摇式的而且还是LED灯喔！它无需干电池，内置高效率发电储能装置，使照明时间更加持久。

它既不同于普通手电需要更换电池来为照明供电，也不同于一般应急灯需要接上稳压电源充电；内置的高效发电机只需轻轻手摇外置手柄就能将动能转化为电能及光能。

既节省了更换电池的费用、也节省了需要经常充电的时间、更倡导了环保，可谓一次投资，一劳永逸。

更神奇的是只要摇一分钟就可以使用30分钟，完全不用电池、不用提前充电，只要摇一摇--电就来啦！不大不小的尺寸拿起来刚刚好，外表加上直线型的造型，真是完美的杰作！特点：采用5支白色聚光LED分两档控制发光，可选择5灯或2、3灯亮采用1支红蓝两色轮闪LED作警报之用LED寿命长达20000小时，不需要考虑更换的问题。

手摇几十下，可以维持照明20分钟市场定位及市场策略市场定位:该产品主要定位于户外照明、礼品市场。

夜路照明，停电应急，寻找失物，遇险警示是旅游的人士的得力助手是家庭常备的好帮手消费对象主要针对以下几块市场1、汽车；四驱车会、车友会、大货车司机。

2、摄影；专业摄影师、摄影发烧友、户外摄影创作必备用品。

3、户外运动装备；探险、旅游、登山、钓鱼、野营等。

4、定向专业市场；石油、物探、野外作业、防汛、煤矿、铁路巡道等政府、企业采购。

找个玩具电动机。

电动机是能将电能转化为动能。

如果将其装个手柄，就能改装成发电机，将动能转化为电能。

将其接两个电线，接到小灯泡上，快速摇动手柄，如果电流足够的话，小灯泡会发亮的。

摇的慢，灯泡会一闪一闪，那是因为发出的是交流电。

如果速度快点，光亮时间就会持续了。

如果想是“充电式”，就要麻烦一点。

因为电动机改装后的发电机发出的是交流电，不能对干电池直接充电。

你可以将电动机的线圈改装，将里面的其中一个线圈弄断，这样，它发出的就是直流电了。

只需将两节充电电池串联，正负级也接在两根电线上就可以了。

没电的时候手摇充电，平时直接打开开关就可以照明了。

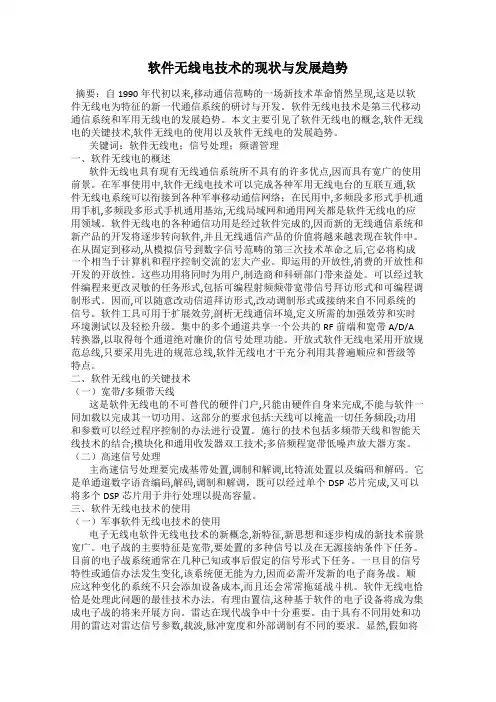

软件无线电是未来无线电技术的发展方向,以数字信号处理为核心技术,旨在构造一个具有开放性/标准化/模块化的通用硬件平台,将通信系统的各种功能用软件来实现,并使高速/宽带的AD/DA尽量靠近天线,对于这样一个具有高度灵活性和开放性的无线通信系统,不知道为什么前面有人Re说没前途.软件无线电的概念是1992年提出的,此后世界各国都在进行深入研究,其中美国军方的研究比较前沿,已有阶段性成果.我国也有很多科研单位都在做这方面的研究,目前受器件等因素限制,只能做到中频数字化,还不能做到射频数字化.现代通信系统设计的实现手段离不开软硬件,所以没必要太在意是软件还是硬件,软件的主要优点在于灵活,硬件则有速度快/实时性强等优点,具体系统中有的问题可以软件实现,也可以硬件实现,甚至有时候很难分清所做的工作属于软件开发还是硬件开发.其实最关键的,还是设计思想.软件无线电是未来无线电技术的发展方向,以数字信号处理为核心技术,: 旨在构造一个具有开放性/标准化/模块化的通用硬件平台,将通信系统的各种: 功能用软件来实现,并使高速/宽带的AD/DA尽量靠近天线,对于这样一个具有: 高度灵活性和开放性的无线通信系统,不知道为什么前面有人Re说没前途.: 软件无线电的概念是1992年提出的,此后世界各国都在进行深入研究,: 其中美国军方的研究比较前沿,已有阶段性成果.: 我国也有很多科研单位都在做这方面的研究,目前受器件等因素限制,: 只能做到中频数字化,还不能做到射频数字化.: 现代通信系统设计的实现手段离不开软硬件,所以没必要太在意是软件还是硬件,: 软件的主要优点在于灵活,硬件则有速度快/实时性强等优点,: 具体系统中有的问题可以软件实现,也可以硬件实现,甚至有时候很难分清手机万能充电器电路图手机锂电池的充电原理锂离子电池的充电过程分两阶段进行，首要用恒流充电到4.2V+0.05V，即转入4.2V±0.05V恒压的第二阶段充电，恒压充电电流会随着时间的推移而逐渐降低，待充电电流降到0.1CmA时，表明电池已充到额定容量的93%或94%，此时即可认为基本充满，如果继续充下去，充电电流会慢慢降低到零，电池完全充满。

恒流充电率为0.1CmA~1.5CmA（CmA：当电池额定容量为1000mAh时，则1.0CmA充电率表示充电电流为1500mA，依此类推）。

标准充电率为0.5CmA，约需2小时可将电池电压（放电到3.0V的电池）充到4.2V，再转入恒压充1小时左右，即可结束充电。

整个充电过程约需3小时，当充电率为1.5CmA时，第一阶段的充电时间只约需1/2小时。

实用万能充电器电路图图为一手机万能充电器电路此充电器主要有恒流源、恒压源和电池电压检测控制三部分组成。

元器件清单：实物图本文来自: 原文网址：/sch/charge/0075758.htmlDS2710组成的USB接口单节NiMH电池充电器电路图下图所示便携设备由一节AA型NiMH电池供电，利用USB充电。

DS2710充电器开关频率大约为150kHz，电池充电电流为1.1A (典型AA型NiMH电池在大约0.5°C条件下)。

由于降压转换器将5V、500mA转换成电池充电时的1.5V、1.1A，电路供给电池的电流(1.1A)大于从USB接口获得的电流(500mA)。

需要注意的是，由于在低充电速率下不能正确判断充电终止，只能采用500mA或更大功率的端口进行充电。

所以，当枚举确定只有100mA电流可用时，不应激活充电。

系统通过关闭TMR上的Q2，使定时器电阻悬空，停止充电。

该充电器另外一项特别有用的功能是：通过检测电池阻抗确定接入的是否为碱性电池或故障电池，检测到这种状况时将禁止充电。

这就允许用户在紧急情况下插入碱性电池，无需担心意外充电。

本文来自: 原文网址：/sch/charge/10733.html可采用USB和适配器供电的充电器电路根据BC1.1规定，设备只能从USB定义的电源充电。

这些设备的使用越来越普及，但您可能仍然希望选择常规的、可能不兼容USB的适配器进行充电。

利用双输入充电器能够很好地解决这一问题，能够灵活替换外部电源。

在此之前，通常采用“或”二极管或分立式MOSFET比较器进行电源切换，如果考虑潜在的“漏电”通路和切换时间时，设计会变得相对复杂。

幸运的是，目前许多充电器IC具有电源关断控制(图7)。

集成这一功能不仅仅是简单地替代外部元件。

由于集成充电器能够了解开关电路的操作，有助于改善电源变化时的切换。

MAX8844等双输入充电器处理利用USB和适配器供电的充电器，器件还具有高达28V的输入过压保护。

充电器常见的设计考虑是从多电源供电问题，特别是采用圆形连接器时，可能会连接到不正确的适配器。

为避免这种事件的发生，MAX8844禁止从高于7.5V的输入电源充电，能够承受并阻止高达28V的输入，可有效保护电池、充电器及下行电路，防止错误地连接到其它任何类型的适配器。

此外，MAX8844具有过压保护LDO，从USB和适配器(IN)输入偏置，可向系统提供30mA电流。

无论充电器是否使能，这些LDO输出(SAFEUSB和SAFEOUT)都保持有效。

器件执行的其它充电功能包括：电池检测、热限制、在极端环境温度下减小充电电流(以维持较低的管芯温度)、自动启动逻辑输出、外部电源作用时通知系统。

本文来自: 原文网址：/sch/charge/10704.html能自动开关及调节充电时间的充电电路该电路的核心器件采用一块交流固态继电器与一块可编程定时器IC，加上外围恒流源充电电路组成，适用五号镍氢电池。

电原理如下图所示，整机由定时控制电路和恒流源充电电路两部分组成：由交流固态继电器SPLLlO与ICl可编程定时器CD4511组成定时控制交流关断电路，其中S1为电源开关：S2为拨动开关，与电阻R3、R4、R5组成充电时间选择电路，定时电容C3决定振荡频率；三极管BGl、BG3与BG2、BG4等组成两路恒流源充电电路，充电电流Ic=[（2V-1.3V）／1.8Ω]×1／2=200mA（平均值）为脉动电流，对电池E1与E2进行充电。

工作过程如下：按下Sl电源接通。

变压器T1得电，次级交流电压经Dl～D4桥式整流并由电容Cl滤波，产生平滑的直流电压作为工作电源；与此同时，可编程定时器IC2自动复位，第（8）脚输出为低电平，交流固态继电器导通。

使T1也保持通电；由于恒流管BGl的基极被LEDl钳位，故充电电流由发射极电阻R9决定，向El电池恒流充电；另一路工作也完全相同。

所需充电时间由拨动开关S2选择决定，到时第（8）脚变为高电平，固态继电器将交流电源关断，LEDl与LED2熄灭表示充电自动结束。
