第十五章ISA388G变压器后备保护测控装置388G为变压器的后备保护、测控一体化装置，实现变压器的后备保护、测控、操作等功能。
采用标准4U（半层）机箱，由交流（WB7188A/B）、CPU（WB720A）、开出板（WB730B）、操作板（WB741）、电源板（WB760B）等5个插件组成，使用WB700总线板。
388G按面向对象、无人值班变电所设计，集中组屏。
硬件原理和第六章351G 装置类似。
1保护配置与说明388G装置提供了丰富的保护元件和灵活的出口矩阵，能够满足用户的各种要求。
388G装置提供保护有：●相电流越限记录元件●复合电压闭锁元件●三段复合电压闭锁方向过流保护●四段复合电压闭锁过流保护(带一段后加速)●四段零序过流保护●二段间隙过流零序过压保护●三段过负荷保护●三相一次重合闸●PT断线告警●控制回路断线告警●母线接地告警1.1 相电流越限记录元件相电流越限记录元件设独立的越限门坎定值d797，并按相记录各相电流的越限情况。
1.2 复合电压闭锁元件四段复压闭锁过流、三段复压闭锁方向过流、后加速复压闭锁过流均经复压元件闭锁。
低压元件UL 和过压元件U2的返回系数分别取1.05和0.9。
UL<d048指线电压Uab 、Ubc 、Uca 中有一个小于d048。
PT 断线可选择闭锁或开放本侧复压元件。
≥1中央信号二UL<d048 U2>d067 11s&d275=on≥1邻侧复压闭锁接点 &d276=on &主变空载 d147=on≥1&d277=on复压闭锁动作输出接点F163(数字信号—复合电压闭锁长时间动作告警) 复合电压闭锁条件满足PT 断线告警 &d108=投入 图1. 388G 复合电压闭锁元件逻辑图1.3 方向元件ISA388G 装置的方向元件采用90°接线，方向元件输入的交流量为Ir 和Ur ，方向元件（DA 、DB 、DC ）与交流量对应关系，见下表：方向元件 Ir Ur DA Ia Ubc DB Ib Uca DCIcUab本装置规定由母线指向变压器为正方向，其正方向动作方程为：)10(9045arg )10(90︒-︒+<-<︒+︒-••U r e j I r ,即)10(135arg )10(45︒-︒+<<︒+︒-••U rIr反方向动作方程为：)10(27045arg )10(90︒-︒<-<︒+︒••U r e j I r ，即)10(315arg )10(135︒-︒<<︒+︒••U rIr装置采用记忆电压消除近区三相短路时电压死区，死区线电压门槛9V 。
RT-1020主变后备保护测控装置说明书（符合IEC十四项电磁兼容标准）版本号：Ver1.01北京新能瑞泰电子技术有限公司重要提示感谢您使用北京新能瑞泰电子技术有限责任公司的产品。
为了安全、正确、高效地使用本装置，请您务必注意以下重要提示：1)请仔细阅读本说明书，并按照说明书的规定调整、测试和操作。
如有随机资料，请以随机资料为准。
2)为防止装置损坏，严禁带电插拔装置各插件、触摸印制电路板上的芯片和器件。
3)请使用合格的测试仪器和设备对装置进行试验和检测。
4)装置B22端子要求可靠接大地。
5)本装置读写保护数据的操作密码是：1000。
6)本装置有四组定值，只有当前组定值投入使用，修改定值时一定要注意是否为正在使用的当前组定值。
7)装置出厂前通道系数已整定好，未经许可请勿随意调整。
8)请正确输入CT、PT变比。
目录1．概述 (1)2．通用技术数据 (2)3．主要功能数据 (4)4．结构原理 (5)5．装置保护及监控功能原理 (6)6．贮存 (10)7．安装 (10)8．操作说明 (13)9．订货须知 (19)附录A：机械安装尺寸图 (20)附录B：状态字说明 (21)附录C：定值整定表 (22)附录D：配置数据说明 (24)附录E：通道系数定义 (25)附录F：RT-1020二次接线图 (26)1概述1.1 用途：RT-1020主变后备保护测控装置适用于35kV及以下电压等级变电站的变压器后备保护，与RT-1010差动保护装置一起完成主变压器间隔层的二次功能。
1.2 功能：1.2.1保护功能a)三段式（或两段两时限，可选）复合电压启动过流保护功能；b)二段式零序电压闭锁零序过流；c)零序电流闭锁零序过压保护；d)过负荷保护功能；e)低电压保护功能；f)低频保护功能；g)电流不平衡保护功能；h)PT断线及绝缘监察功能。
1.2.2装置自检功能a)装置自动检测RAM、ROM、A/D及电源消失等故障；b)自动检测定值、配置、系数等参数。
FBZ-3021变压器后备保护测控装置使用说明书1、比率差动：包括TA断线、差流越限、差流速断、比率差动、增量差动2、中压侧过流：对两圈变、此保护用压板退出3、低压侧过流：对低压侧带分支的变压器，以此保护代替低压侧A 分支过流4、低压侧B分支过流：对低压侧不带分支的变压器，此保护用压板退出注：1、变压器的中、低压侧发生区外故障时，由于后备保护装置直流电源故障而造成保护拒动时有发生，严重地威胁变压器的安全运行和电网的稳定，为了避免这种情况的发生，在本装置中为变压器的中、低压侧各设一段过流保护，其所用电流互感器与差动用电流互感器共用，作为变压器的后备保护，该保护动作后作用于跳变压器各侧断路器。
2、低压侧带分支时，低压侧A、B分支各设一段过流保护，低压侧A 分支过流保护用低压侧过流保护代替。
低压侧不带分支时，低压侧B分支过流保护要用软压板退出。
3、对两圈变，中压侧过流保护可用硬压板和软压板退出。
差动保护本装置中主保护由比率差动、增量差动、差流速断、差流越限告警、TA断线告警组成。
比率差动保护能反映变压器内部相间短路故障、高（中）压侧单相接地短路及匝间层间短路故障，既要考虑励磁涌流和过励磁运行工况，同时也要考虑TA断线、TA饱和、TA暂态特性不一致的情况。
TA断线判据TA断线判据分为两种情况，一种为未引起差动保护启动的TA断线判别，一种为引起差动保护启动的TA断线判别。
当三相电流都大于0.2倍的额定电流时,启动TA断线判别程序,满足下列条件认为TA断线：1、本侧三相电流中至少一相电流不变；2、最大相电流小于1.2倍的额定电流；3、任意一相电流为零。
未引起差动保护启动差动保护的TA断线判别；满足下列条件认为TA断线，延时10秒发TA断线信号：1、零序电流大于0.1倍的额定电流；2、最大相电流站于0.25倍的额定电流；3、任意一相电流为零。
增量差动保护不受正常运行的负荷电流的影响，具有比比率差动更高的灵敏度，由于比率差动保护的制动电流的选取包括正常的负荷电流，变压器发生弱故障时，比率差动保护由于制动电流大可能延时动作或者不动作。

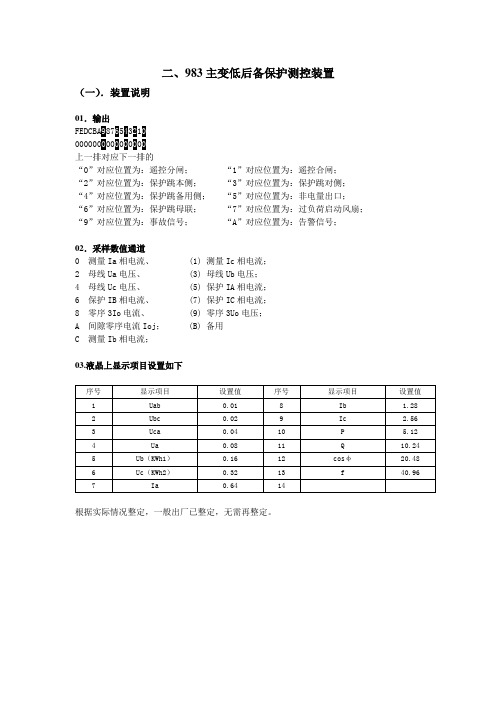

二、983主变低后备保护测控装置（一）．装置说明01．输出FEDCBA98765432100000000000000000上一排对应下一排的“0”对应位置为：遥控分闸；“1”对应位置为：遥控合闸；“2”对应位置为：保护跳本侧；“3”对应位置为：保护跳对侧；“4”对应位置为：保护跳备用侧；“5”对应位置为：非电量出口；“6”对应位置为：保护跳母联；“7”对应位置为：过负荷启动风扇；“9”对应位置为：事故信号；“A”对应位置为：告警信号；02．采样数值通道0 测量Ia相电流、 (1) 测量Ic相电流；2 母线Ua电压、 (3) 母线Ub电压；4 母线Uc电压、 (5) 保护IA相电流；6 保护IB相电流、 (7) 保护IC相电流；8 零序3Io电流、 (9) 零序3Uo电压；A 间隙零序电流Ioj；(B) 备用C 测量Ib相电流；03.液晶上显示项目设置如下根据实际情况整定，一般出厂已整定，无需再整定。
（二）．功能菜单（三）．保护动作原理①限时速断1．RLP1 限时速断－投；2．保护电流IA（IB）IC任何一相采样值≧限时速断定值（Idz3）3．加入电流时间≧限时速断延时tzd3保护立即出口C7/C8、C9/C10、C11/C12，同时驱动事故信号继电器C1/C3（10s后返回）。
面板事故灯亮。
②I—II段复合电压闭锁过电流保护本装置设三段复合电压闭锁过电流保护，三段保护及时间定值可单独整定；根据实际情况可选择本侧复合电压或对侧复合电压来启动过电流保护。
为了防止由于PT断线或PT失压时出现的电压降低，在出现此类电压告警信号时，保护将自动退出负序电压与低电压的闭锁。
（1）．过流Ⅰ段；（经延时跳母联C15/C16）（2）．过流II段I时限；（经延时跳本侧C7/C8）（3）．过流II段II时限；（经延时跳本侧、跳对侧、跳备用侧C7/C8、C9/C10、C11/C12）（4）．低电压闭锁过流；（需要同时投入“过电流”保护，且PT不断线、PT不失压）低电压判断取Uca线电压，在某相保护电流大于设定值，Uca线电压小于设定值（一般低电压设定值为70V）时保护就能动作，主要用于电压对称短路时判别，不对称短路时采用负序电压判别；（5）．负序电压闭锁过流；（需要同时投入“过电流”保护，且PT不断线、PT不失压）负序电压主要用于电压不对称短路，在某相保护电流大于设定值，负序电压大于设定值（一般负序电压设定值为7V）时保护就会动作；说明：同时投入“过电流、低电压闭锁过流、负序电压闭锁过流”时，可减少电流的瞬间误动，又可以保证在电压出现对称短路和非对称短路时保护的动作。
iPACS-5941D系列变压器后备保护测控装置（D121186 V3.xx）金智科技股份有限公司二○一二年四月目录1概述 (1)1.1应用范围 (1)1.2性能特征 (1)1.3保护配置 (1)1.4测控功能 (2)2装置的技术参数 (2)2.1机械及环境参数 (2)2.2额定电气参数 (2)3保护工作原理 (5)3.1装置的起动元件 (5)3.2后备保护 (5)3.3遥控、遥测、遥信功能 (11)3.4装置闭锁与报警 (11)4整定值清单与用户选择 (12)4.1系统定值及整定说明 (12)4.2后备保护定值单 (14)4.3跳闸矩阵定值 (16)4.4软压板 (16)4.5检修软压板 (17)4.6遥信参数 (17)4.7遥控配置参数 (18)4.8交流精度自动调整 (18)4.9交流精度手动调整 (18)5装置硬件说明 (19)5.1装置面板布置 (19)5.2结构与安装 (20)5.3装置接线端子与说明 (21)5.4各插件原理说明 (21)5.5装置与电子式互感器的连接 (27)5.6保护装置与断路器的连接 (28)6装置使用说明 (28)6.1测量值显示 (28)6.2手控操作 (28)附录： (30)附录一：iPACS-5941D与数据集中器IEC61850-9-1协议通信扩展报文格式：错误！未定义书签。
附录二：数字化保护装置与GOOSE网络通信虚拟开入开出定义： (30)附录三：虚端子定义： (32)- I -iPACS-5941D-D121186变压器后备保护测控装置技术说明书1概述1.1 应用范围iPACS-5941D系列220kV变压器保护适用于220kV及以下电压等级的数字化变电站，需要提供双套主保护、双套后备保护以及相应测控功能一体化的各种接线方式的变压器。
iPACS-5941D-D121186定制版本程序为在iPACS-5941D标准版本程序功能上将后备保护独立出来，并定制增加测控功能，本版本程序仅适用于220kV及以下电压等级变压器三卷变，高压侧桥接线时高压侧两组TA可独立接入装置，如果有变压器不符合此标准设定情况，则变压器保护程序需按照需求选用本公司其他版本程序或者根据需求进行程序定制。
AS-6031/A变压器后备保护测控装置技术使用说明书(3.0版)保定澳斯达电力信息技术有限公司BAODING ALLSTAR POWER INFORMATION CO.,LTD.第一章 概述1、 AS-6031/A 变压器后备保护测控装置的分类及适用范围AS-6031/A 适用于66KV 及以下电压等级的变压器后备保护及测控装置。
其安装方式均为嵌入式，装置可集中组屏也可就地分散安装在高压开关柜上。
AS-6031/A 变压器后备保护装置型号分类如下：2 、 AS-6031/A 变压器后备保护测控装置主要特点2.1 AS-6000变电站综合自动化系统采用分层分布式系统结构，按一个间隔，配一套装置设计，装置可集中组屏也可就地分散安装在高压开关柜上，各间隔功能独立，各装置之间仅通过网络联结，信息共享，这样整个系统不仅灵活性很强，而且其可靠性也得到了很大提高，任一装置故障仅影响一个局部元件。
2.2 装置采用了高性能处理器（DSP ）和高分辨率A/D 转换器，每周波32点采样，同时能在当地实时完成有功功率、无功功率、功率因数、积分电度等的计算。
可实时完成保护、测量、谐波分析、低频减载保护、小电流接地选线、开关事故分合次数统计等复杂的功能。
2.3 保护功能完全不依赖通讯网，网络瘫痪与否不影响保护正常运行。
2.4 在硬件设计上，所有装置采用统一的硬件平台，为调试及维修带来了极大的方便，同时装置仍旧保留了传统微机保护所具有的独立的输入输出回路及操作回路。
2.5采用分层分布式系统是提高全站工作可靠性的重要因素，特别是功能独立于通讯网的A S - 6 0 X X/A 设计序号 0：变电站通讯管理单元1：线路保护测控装置 2：差动保护测控装置 3：变压器后备（或厂用变等） 4：电容器保护测控装置 综自系列产品代号 澳斯达系列产品配变保护，线路保护，馈出线保护,电容器保护,电动机保护等装置在各间隔的独立配置，它是变电站安全稳定运行的先决条件。
安全声明为保证安全、正确、高效地使用本装置，请务必阅读以下重要信息：1. 请仔细阅读本说明书，并按照说明书的规定操作。
如有随机资料，请以随机资料为准；2. 装置的安装、调试应由专业人员进行；3. 装置上电前，应检查所要施加的电量是否与装置的额定值相符；4. 为防止装置损坏，严禁带电插拔装置各插件、触摸印制电路板上的芯片和器件；5. 请使用合格的测试仪器和设备对装置进行试验和检测；6. 装置如出现异常或需维修，请及时与本公司联系。
目录1、概述 (1)2、技术参数 (2)3、结构、安装 (4)4、功能及原理 (5)4.1 三段式复合电压闭锁方向过流保护 (5)4.2 零序过流保护 (6)4.3 过流保护 (7)4.4 过负荷、启动风冷、闭锁调压 (7)4.5 间隙保护 (7)4.6 PT断线告警 (8)4.7 控制回路断线告警 (8)4.8 遥测功能 (8)4.9 遥信采集 (9)4.10 故障录波 (10)4.11 通讯功能 (10)4.12 跳闸出口选择 (10)5、定值及整定参考 (10)5.1 设备参数整定 (10)5.2 装置定值整定 (11)5.3 装置控制字整定 (13)5.4 装置跳闸矩阵整定 (14)5.5 保护软压板 (15)5.6 测控参数 (16)6、运输、贮存 (16)7、订货须知及供应成套性 (17)7.1 订货时应指明 (17)7.2 供应成套性 (17)8、装置背后端子图 (18)附录装置信息 (19)A.1 装置自检信息 (19)A.2 装置动作信息 (19)A.3 装置开关变位信息 (19)A.4 装置运行告警信息 (20)A.5 装置操作告警信息 (20)1、概述1.1 用途RDCU-4222G变压器后备保护测控装置，适用于110kV及以下电压等级变电站中的变压器的高压侧后备保护，中（低）压侧后备保护。
1.2 功能及型号表1 主要功能及型号注：高、中、低压侧后备保护装置硬件相同，用户跟据实际应用，在装置配置参数中选择。
RT-1020主变后备保护测控装置说明书（符合IEC十四项电磁兼容标准）版本号：Ver1.01北京新能瑞泰电子技术有限公司重要提示感谢您使用北京新能瑞泰电子技术有限责任公司的产品。
为了安全、正确、高效地使用本装置，请您务必注意以下重要提示：1)请仔细阅读本说明书，并按照说明书的规定调整、测试和操作。
如有随机资料，请以随机资料为准。
2)为防止装置损坏，严禁带电插拔装置各插件、触摸印制电路板上的芯片和器件。
3)请使用合格的测试仪器和设备对装置进行试验和检测。
4)装置B22端子要求可靠接大地。
5)本装置读写保护数据的操作密码是：1000。
6)本装置有四组定值，只有当前组定值投入使用，修改定值时一定要注意是否为正在使用的当前组定值。
7)装置出厂前通道系数已整定好，未经许可请勿随意调整。
8)请正确输入CT、PT变比。
目录1．概述 (1)2．通用技术数据 (2)3．主要功能数据 (4)4．结构原理 (5)5．装置保护及监控功能原理 (6)6．贮存 (10)7．安装 (10)8．操作说明 (13)9．订货须知 (19)附录A：机械安装尺寸图 (20)附录B：状态字说明 (21)附录C：定值整定表 (22)附录D：配置数据说明 (24)附录E：通道系数定义 (25)附录F：RT-1020二次接线图 (26)1概述1.1 用途：RT-1020主变后备保护测控装置适用于35kV及以下电压等级变电站的变压器后备保护，与RT-1010差动保护装置一起完成主变压器间隔层的二次功能。
1.2 功能：1.2.1保护功能a)三段式（或两段两时限，可选）复合电压启动过流保护功能；b)二段式零序电压闭锁零序过流；c)零序电流闭锁零序过压保护；d)过负荷保护功能；e)低电压保护功能；f)低频保护功能；g)电流不平衡保护功能；h)PT断线及绝缘监察功能。
1.2.2装置自检功能a)装置自动检测RAM、ROM、A/D及电源消失等故障；b)自动检测定值、配置、系数等参数。
1.2.3事件记录、故障录波a)记录事件内容包括保护动作事件、装置自检故障；b)记录保护动作事件的类型、动作时刻及保护动作时的运行参数；记录装置自检故障事件的类型和发生时刻；c)故障录波的内容包括：保护动作的时刻、保护动作的类型及启动录波前后的有效值；d)故障录波的数据长度：通道的故障前2周波及故障后4周波，每个通道共计192点。
1.2.4通讯功能a)装置上传实时数据，包括测量数据、录波数据、故障、告警信号及所有的保护整定值、配置、系数等。
可远方在线修改定值和投退保护功能；b)接收上级下发的控制命令，包括：系统对时、定值整定及数据的读写命令等。
1.2.5监控功能a)装置具有测量电流、电压、频率等模拟量的遥测功能；b)采集断路器、储能、隔离刀闸、远方╱就地等位置信号及其它开关量信号的遥信功能；c)分、合断路器及储能的遥控功能。
1.2.6显示功能a)面板上具有汉字液晶显示、状态指示灯和键盘操作，可方便地实现测量跟踪监视、在线修改定值或投退保护功能，并可通过复归按键或远方控制复归故障指示灯。
1.2.7操作箱功能a)装置内含具备防跳功能的操作箱；操作回路的分合闸电流能够自适应。
2通用技术数据2.1额定直流数据a)电压220V、110V（订货时需注明）；b)直流电压纹波系数不大于2%，电压波动为额定电压80~110% 。
2.2额定交流数据a)额定交流电流I n：5A、1A（订货需注明）；b)额定交流电压U n：100V；c)交流电源波形为正弦波，畸变系数不大于2%；d)频率f n：50Hz，允许偏差为±0.5%。
2.3交流回路过载能力a)施加2In装置可持续工作；b)施加10In装置可允许10s；c)施加40In装置可允许1s；d)施加1.2Un装置可持续工作；e)施加1.4Un装置可允许10s。
装置经过上述要求的过载后，无绝缘损坏。
2.4功率消耗a)直流回路每个保护功能模块不大于8Ｗ；b)交流电压回路不大于0.5VA／相；c)交流电流回路不大于0.5VA／相。
2.5输出触点a)在电压不超过250V，电流不超过0.5A，时间常数为5±0.75ms的直流回路中，装置输出触点的断开容量为50W，允许接通电流不超过5A；b)在电压不超过250V的交流回路中，装置输入触点的断开容量为50W，允许接通电流不超过5A。
2.6绝缘性能a)绝缘电阻：装置所有电路与外壳之间绝缘电阻在标准实验条件下，不小于500MΩ；b)介质强度：装置所有电路与外壳的介质强度能耐受交流50Hz，电压2kV(有效值)，历时1min实验，而无绝缘击穿或闪络现象。
当复查介质强度时，试验电压值为规定值的75%。
2.7冲击电压a) 符合GB/T15145-2001的要求。
2.8抗干扰能力a)装置能承受IEC60255-22-1：1988（GB/T14598.13）规定的严酷等级为Ⅲ级的频率为1MHz及100kHz衰减振荡波（第一个半波电压幅值共模为2.5kV，差模为1kV）脉冲干扰试验；b)装置能承受IEC60255-22-2：1996（GB/T14598.14）规定的严酷等级为Ⅳ级的静电放电干扰试验；c)装置能承受IEC60255-22-3：1989（GB/T14598.9）规定的严酷等级为Ⅲ级的辐射电磁场干扰试验；d)装置能承受IEC60255-22-4：1992（GB/T14598.10）规定的严酷等级为Ⅳ级的快速瞬变干扰试验；e)装置能承受IEC60255-22-5：2002中规定的严酷等级不低于Ⅲ级的浪涌（雷击）干扰试验；f)装置能承受IEC60255-22-6：2001中规定的严酷等级不低于Ⅲ级的射频场感应的传导抗干扰试验；g)装置能承受IEC60255-22-7：2003中规定的严酷等级为A级的工频抗扰度试验，试验期间及试验后的产品的性能应符合该标准的规定；h)装置能承受IEC61000-4-8：1993（GB/T17626.8）中规定的严酷等级不低于Ⅳ级的工频磁场抗干扰试验；i)装置能承受IEC61000-4-9:1993(GB/T17626.9)中规定的严酷等级不低于Ⅳ级的脉冲磁场抗干扰试验；j)装置能承受IEC61000-4-10:1993(GB/T17626.10)中规定的严酷等级不低于Ⅳ级的阻尼振荡磁场抗干扰试验；k)装置能承受IEC61000-4-11:1994(GB/T17626.11)中规定的严酷等级不低于电压突降30%U T、0.5s，电压中断100%U T、100ms，电压变化40%U T抗干扰试验；l)装置符合IEC61000-3-2：2001（GB/T17625.1）中A类谐波电流发射限值的规定；m)装置符合IEC 61000-3-3：1994（GB/T17625.2）中电压波动与闪烁限制的规定；n)装置符合IEC60255-25：2000（GB/T14598.16）中规定的电磁发射限值的规定。
2.9机械性能a)工作条件：装置能承受严酷等级为Ⅰ级的振动响应、冲击响应检验；b)运输条件：装置能承受严酷等级为Ⅰ级的振动耐久、冲击及碰撞检验。
2.10环境条件a)环境温度工作：－10℃~＋55 ℃；贮存：－25℃~＋70℃在极限值下不施加激励量，装置不出现不可逆变化，温度恢复后装置应能正常工作。
包装后的装置应保存在相对湿度大气压力：80~110kPa（相当海拨高度2km及以下）；b)相对湿度：不大于95％，无凝露；c)其它条件：装置周围的空气中不应含有带酸、碱腐蚀或爆炸性的物质。
3主要功能数据3.1三段式电流保护、零序电流保护a)动作值整定范围: 1 ~ 99.99A(零序电流为 0.02 ~ 5A）；动作值的准确度: 平均误差不超过±3% 。
b) 动作时间整定范围: 0 ~ 120.00s；动作时间的准确度: 2倍整定值动作电流下测得动作时间，平均误差不超过±35ms。
c) 相间方向功能灵敏角: -30︒，平均误差不超过±5︒，一致性不大于5︒;动作区: 160︒，平均误差不超过±5︒。
d) 复合电压启动（包括低电压启动和负序电压启动）功能整定范围: 5V~100V;整定级差: 0.01V;平均误差: 不超过±3% 。
e) 零序电压闭锁功能（闭锁零序过流保护）整定范围 5~120V；整定级差： 0.01V；平均误差：不超过±3% 。
3.2零序电流闭锁零序过电压保护功能a) 动作值整定范围: 5 ~ 120V；动作值的准确度: 平均误差不超过±3% 。
b) 动作时间整定范围: 0 ~ 120.00s；动作时间的准确度: 2倍整定值动作电流下测得动作时间，平均误差不超过±35ms。
c) 零序电流闭锁功能（闭锁零序过流保护）整定范围 0.05~99.99A；平均误差：不超过±3% 。
3.3 遥测精度a) U，I 0.2级；b) P，Q 0.5级。
3.4 遥信分辨率a) 不大于２ms 。
4 结构原理本装置采用后拔插的插件式结构，箱后接线，外型机械尺寸见附录A。
本装置基本配置包括两个功能插件（CPU插件、出口插件）和一个MMI板（人机接口板），在此基础上用户还可根据需要选配一个计量插件。
各插件基本功能如下：4.1 CPU插件CPU插件采用嵌入式数字信号处理器（DSP）构成简捷高效的数据采集和处理系统，独特的设计和先进的表面贴安装工艺大大提高了系统的可靠性和抗干扰能力。
硬件具有两级看门狗保证系统在异常时能及时复位；完善的软硬件自检还能使系统在运行时保证保护动作可靠性；用具有多重写闭锁功能的串行E2PROM保存定值、系数和配置，确保这些参数不被误修改而且能够掉电保持；模数转换用于将二次交流信号隔离变换为小电流或小电压信号，经调整后输入到A/D；具有开关量输入/输出功能；与MMI板通过RS232口通讯，与上位管理机通过CAN通讯交换数据。
CPU插件构成整个装置功能的核心。
4.2 出口插件该插件接收CPU下发的控制命令并完成操作机构的跳闸、合闸操作及防跳跃功能；采集并上发开关的合位/跳位信号；装置故障时该插件还可发故障信号并闭锁跳/合闸操作。
该插件独立的继电器出口，可定义成出口接点或信号。
4.3 MMI板(人机接口板)MMI 板配有便捷的薄膜输入键盘和丰富的液晶显示，为用户提供了良好的操作界面；该板与CPU 插件以串行通讯的方式相连接，接收主系统的测量数据、开关量数据及各种故障告警信息供用户浏览，同时用户还可以调整系统开入量去抖时间、修改电压变比、电流变比、设置装置通讯地址、做遥控传动实验、整定保护定值和系统时间等，增加了系统使用的灵活性。
4.4计量插件（*用户选配件）为方便用户在不装电度表的情况下做计量考核，装置可为用户加配计量插件，其主要功能如下： a)计 量 功 能： 具备常规复费率电表的全部功能，提供有功、无功和视在功率，并能精确计算电能、电压、电流有效值,精度达0.5级。
