各种电流检测方式的比较

直流检测的原理及方法目录直流检测的原理及方法 (1)1.直接式测量 (1)2.非直接式测量 (2)2.1.霍尔传感器 (2)2.2.直流电流互感器 (5)2.3.电流比较仪 (8)3.总结 (9)测量电流的方法一般分为直接式和飞直接式两种。

直接式一般通过串联电阻进行，根据欧姆定律电流的大小和电压成正比，因此可以测量一个小电阻的电压差得到所经过电流的大小。

非直接式测量一般通过监控电流产生的磁场得到，由于电流周围本身会产生磁场，电流的大小和它自身产生的磁场成正比，因此可以通过测量磁场的大小得到经过电流的大小。

比较：直接式用于电压不高，电流相对较小的情况；非直接式不带有任何导电关系，可用于电压较高，电流较大的情况。

1.直接式测量如前所述，直接式测量一般都是通过测量串接在电路中电阻两端的电压信号来计算得到所测的电流的大小，测量电流的上限一般为十几安培。

直接得到的电信号是模拟信号，一般都比较微弱，还会外接放大电路将信号放大，再通过A/D 转换电路将其转换为数字信号。

这一类电流传感器对串接的测量电阻和外接的信号放大电路有一定的要求。

首先，这一电阻要有较高的精度和较好的温漂特性。

测量电阻的电阻值在一定的环境下是不变的，可以通过使用一些较好的测量仪器及较先进的测量方法得到所需的精度要求；但是温度漂移不可预测，补偿也比较困难。

因此，对于电流传感器而已，温漂特性是最应该关注的问题之一。

如：一个电阻R=1mΩ，精度为1%，电阻的温漂系数TCR=±200ppm/℃，当输出电流I=33A，输出功率P=1W；当I=45A 时输出功率P=2W，这种情况下电阻温度会有所改变。

假设温度漂移是75℃，如果TCR=20 ppm/℃，输出精度改变=（75℃）×（20 ppm/℃）×（0.0001%/ppm）=0.15%；如果是普通电阻，温漂特性达800ppm/℃，则输出精度改变=（75℃）×（800ppm/℃）×（0.0001%/ppm）=6%，可见，传感器中电阻的温漂系数对测量精度影响还是比较大的，要尽可能地选电阻温度系数小的材料。

电流检测电路电流检测电路的应用1. 简介对于大部分应用，都是通过感测电阻两端的压降测量电流。

一般使用电流通过时的压降为数十mV～数百mV的电阻值，电流检测用低电阻器使用数Ω以下的较小电阻值；检测数十A的大电流时需要数mΩ的极小电阻值，因此，以小电阻值见长的金属板型和金属箔型低电阻器比较常用，而小电流是通过数百mΩ～数Ω的较大电阻值进行检测。

测量电流时，通常会将电阻放在电路中的两个位置。

第一个位置是放在电源与负载之间。

这种测量方法称为高侧感测。

通常放置感测电阻的第二个位置是放在负载和接地端之间。

这种电流感测方法称为低侧电流感测。

两种测量方法各有利弊，低边电阻在接地通路中增加了不希望的额外阻抗；采用高边电阻的电路必须承受相对较大的共模信号。

低侧电流测量的优点之一是共模电压，即测量输入端的平均电压接近于零。

这样更便于设计应用电路，也便于选择适合这种测量的器件。

低侧电流感测电路测得的电压接近于地，在处理非常高的电压时、或者在电源电压可能易于出现尖峰或浪涌的应用中，优先选择这种方法测量电流。

由于低侧电流感测能够抗高压尖峰干扰，并能监测高压系统中的电流。

2. 检测电路2.1 低端检测低侧电流感测的主要缺点是采用电源接地端和负载、系统接地端时，感测电阻两端的压降会有所不同。

如果其他电路以电源接地端为基准，可能会出现问题。

为最大限度地避免此问题，存在交互的所有电路均应以同一接地端为基准，降低电流感测电阻值有助于尽量减小接地漂。

如上图，如果图中运放的 GND 引脚以 RSENSE 的正端为基准，那么其共模输入范围必须覆盖至零以下，也就是GND - (RSENSE × ILOAD)。

Rsensor将地（GND）隔开了。

2.2 高侧检测随着大量包含高精度放大器和精密匹配电阻的IC的推出，在高边电流测量中使用差分放大器变得非常方便。

高边检测带动了电流检测IC 的发展，降低了由分立器件带来的参数变化、器件数目太多等问题，集成电路方便了我们使用。

4.杂散电流参数的测试4.1检测参数的选择及意义杂散电流的检测是地铁杂散电流防护的重要组成部分，做好杂散电流的检测工作对保障地铁的良好运行至关重要。

地铁杂散电流难以直接测量，一般采用间接的办法来反应杂散电流的的腐蚀情况，地铁结构与设备受杂散电流腐蚀的危险性指标是由结构表面向周围电解质的泄漏电流密度和由此引起的电位极化偏移来确定的。

而电流密度难以直接测量，只有通过测量埋地金属极化电位来判断。

因此埋地金属极化电位是杂散电流腐蚀监测中的主要参数。

埋地金属极化电位的测量采用埋参比电极的方法。

参比电极与结构钢筋之间的电位差为结构钢筋的极化电位。

由于参比电极本身存在自然本体电位，且会受到各种外在因素的影响而发生变化，所以在测量时要对其进行修正校准，以提高测量精度，修正方法是在列车停运时，在没有杂散电流干扰的情况下测量结构钢对参比电极的电位作为参比电极的本体电位。

为了得到极化电位的正向偏移值，自然本体电位的测量也很重要。

泄露的杂散电流引起的结构钢的电位极化偏移值，即极化电位。

应取在列车运行高峰时间内测得的半小时平均值。

对于钢筋混凝土质的地铁主体结构钢，极化电位的正向偏移平均值不应超过0.5V[32]。

从理论上讲，埋地金属结构对地电位的地应该是无限远点的大地，这在实际测量中是难以实现的，一般以就近的大地作为地。

在地铁直流牵引供电系统中，由于杂散电流的干扰作用使得接地电位发生偏移，所以不能以接地作为电压测量的基准点，需要使用合适的参比电极。

在实际测量中埋地金属结构对地电位的定义是指金属结构表面与电解质之间用与同一电解质接触的参比电极测得的电位差。

参比电极作为测量电位的传感器，其性能及其可靠性是影响电位测量的关键因素。

应具有以下特点：长期使用时电位稳定，重现性好，不易极化，寿命长，并有一定的机械强度，具有最低的内阻以降低电流通过时因电极内部欧姆压降而产生的误差，常用的参比电极有甘汞、银/氯化银、铜/硫酸铜电极。

长效铜/硫酸铜参比电极具有电压稳定、耐极化性能好、使用寿命长、内阻小等优点，完全符合阴极保护工程中对参比电极的要求，可以作为地铁杂散电流极化电压测量的基准。

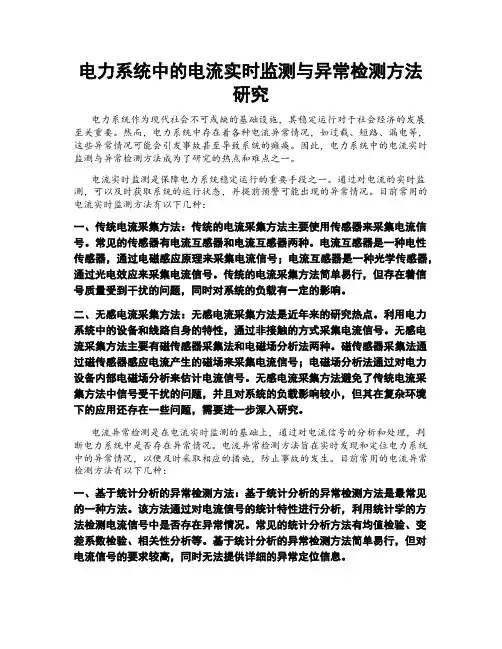

电力系统中的电流实时监测与异常检测方法研究电力系统作为现代社会不可或缺的基础设施，其稳定运行对于社会经济的发展至关重要。

然而，电力系统中存在着各种电流异常情况，如过载、短路、漏电等，这些异常情况可能会引发事故甚至导致系统的瘫痪。

因此，电力系统中的电流实时监测与异常检测方法成为了研究的热点和难点之一。

电流实时监测是保障电力系统稳定运行的重要手段之一。

通过对电流的实时监测，可以及时获取系统的运行状态，并提前预警可能出现的异常情况。

目前常用的电流实时监测方法有以下几种：一、传统电流采集方法：传统的电流采集方法主要使用传感器来采集电流信号。

常见的传感器有电流互感器和电流互感器两种。

电流互感器是一种电性传感器，通过电磁感应原理来采集电流信号；电流互感器是一种光学传感器，通过光电效应来采集电流信号。

传统的电流采集方法简单易行，但存在着信号质量受到干扰的问题，同时对系统的负载有一定的影响。

二、无感电流采集方法：无感电流采集方法是近年来的研究热点。

利用电力系统中的设备和线路自身的特性，通过非接触的方式采集电流信号。

无感电流采集方法主要有磁传感器采集法和电磁场分析法两种。

磁传感器采集法通过磁传感器感应电流产生的磁场来采集电流信号；电磁场分析法通过对电力设备内部电磁场分析来估计电流信号。

无感电流采集方法避免了传统电流采集方法中信号受干扰的问题，并且对系统的负载影响较小，但其在复杂环境下的应用还存在一些问题，需要进一步深入研究。

电流异常检测是在电流实时监测的基础上，通过对电流信号的分析和处理，判断电力系统中是否存在异常情况。

电流异常检测方法旨在实时发现和定位电力系统中的异常情况，以便及时采取相应的措施，防止事故的发生。

目前常用的电流异常检测方法有以下几种：一、基于统计分析的异常检测方法：基于统计分析的异常检测方法是最常见的一种方法。

该方法通过对电流信号的统计特性进行分析，利用统计学的方法检测电流信号中是否存在异常情况。

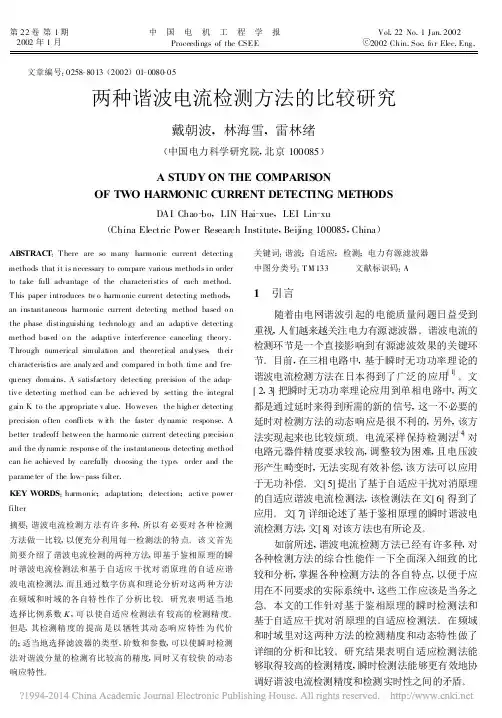

关键词 :谐波 ;自适应 ;检测 ;电力有源滤波器 中图分类号 :T M 133 文献标识码 :A
1 引言
随着由电网谐波引起的电能质量问题日益受到 重视 , 人们越来越关注电力有源滤波器 。谐波电流的 检测环节是一个直接影响到有源滤波效果的关键环 节 。目前 , 在三相电路中 , 基于瞬时无功功率理论的 谐波电流检测方法在日本得到了广泛的应用[ 1] 。文 [ 2 , 3] 把瞬时无功功率理论应用到单相电路中 , 两文 都是通过延时来得到所需的新的信号 , 这一不必要的 延时对检测方法的动态响应是很不利的 , 另外 , 该方 法实现起来也比较烦琐 。电流采样保持检测法[ 4] 对 电路元器件精度要求较高 , 调整较为困难 , 且电压波 形产生畸变时 , 无法实现有效补偿 , 该方法可以应用 于无功补偿 。文[ 5] 提出了基于自适应干扰对消原理 的自适应谐波电流检测法 , 该检测法在文[ 6] 得到了 应用 。 文[ 7] 详细论述了基于鉴相原理的瞬时谐波电 流检测方法 , 文[ 8] 对该方法也有所论及 。
如前所述 , 谐波电流检测方法已经有许多种 , 对 各种检测方法的综合性能作一下全面深入细致的比 较和分析 , 掌握各种检测方法的各自特点 , 以便于应 用在不同要求的实际系统中 , 这些工作应该是当务之 急 。本文的工作针对基于鉴相原理的瞬时检测法和 基于自适应干扰对消原理的自适应检测法 。在频域 和时域里对这两种方法的检测精度和动态特性做了 详细的分析和比较 。研究结果表明自适应检测法能 够取得较高的检测精度 , 瞬时检测法能够更有效地协 调好谐波电流检测精度和检测实时性之间的矛盾 。
波器 LPF 滤波后 , 得到直流分量分别为
P 1dc = 2 I cos φ
(4)
P 2dc =- 2 Isin φ

1 引言控制系统反馈量检测的精确程度，从某种意义上说，很大程度上决定了控制系统所能达到的控制品质。

检测电路是变频调速系统的重要组成部分，它相当于系统的“眼睛和触觉”。

检测与保护电路设计的合理与否，直接关系到系统运行的可靠性和控制精度。

2 变频器常用检测方法和器件2.1 电流检测方法图1 电流互感示意图电流信号检测的结果可以用于变频器转矩和电流控制以及过流保护信号。

电流信号的检测主要有以下几种方法。

(1) 直接串联取样电阻法这种方法简单、可靠、不失真、速度快，但是有损耗，不隔离，只适用于小电流并不需要隔离的情况，多用于只有几个kva的小容量变频器中。

(2) 电流互感器法这种方法损耗小，与主电路隔离，使用方便、灵活、便宜，但线性度较低，工作频带窄(主要用来测工频)，且有一定滞后，多用于高压大电流的场合。

如图1所示。

图1中，r为取样电阻，取样信号为:us=i2r=i1r/m (1)式中，m为互感器绕组匝数。

电流互感器测量同相的脉冲电流ip时，副边也要用恢复二极管整流，以消除原边复位电流对取样信号的影响，如图2(a)所示。

在这种电路中，互感器磁芯单向磁化，剩磁大，限制了电流测量范围，可以在副边加上一个退磁回路，以扩展其测量范围，如图2(b)所示。

电流互感器检测后一般要通过整流后再用电阻取样，如图2(a)。

由于主回路电流会有尖峰，如图3(a)，这种信号用于峰值电流控制和保护都会有问题。

图2 电流互感器及范围扩展随着脉宽的减小，前沿后斜坡峰值可能比前沿尖峰还低，就会造成保护电路误动作，所以要对电流尖峰进行处理。

处理的方法见图3(b)，和rs并联一个不大的电容cs，再加一个合适的rc参数，就能有效地抑制电流尖峰。

如图3(c)所示。

图3 电流取样信号的处理(3) 霍尔传感器法它具有精度高、线性好、频带宽、响应快、过载能力强和不损失测量电路能量等优点。

其原理如图4所示。

图4中，ip为被测电流，这是一种磁场平衡测量方式，精度比较高，若lem的变流比为1:m，则取得电压us也符合式(1)。

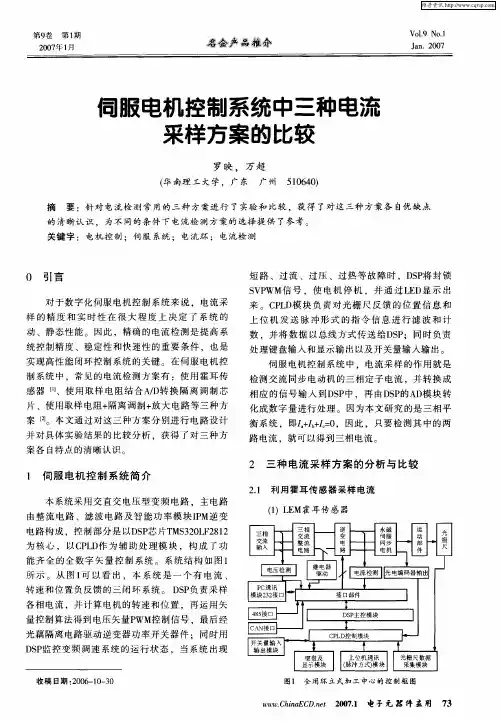

所 示 。从 图 １ 以看 出 ，本 系 统 是 一 个 有 电流 、 可
（ Ｅ １ ）Ｌ Ｍ霍耳传 感 器
电流检测 ｌ 电编码器输 ｌ 光
转 速和 位置 负反馈 的三 闭环 系统 。 Ｄ Ｐ Ｓ 负责 采 样
接 口部件
ＤＳ 主控 模 块 Ｐ
各 相 电流 ，并计 算 电机 的转速 和位 置 ，再运 用 矢 量 控制算 法得到 电压 矢量Ｐ ＷＭ控 制信 号 ，最后 经 光 藕隔 离 电路 驱 动逆变 器 功率 开关 器件 ：同时 用
突 出的特 点是 在整个 工作 区域 内输 出特性 是 线性 的 、功耗 小 、重量 轻 、温度稳 定性 好 、测量 频带
宽 、能测 量各 种波形 的电流 、电 隔离 、输 出为 电 压信号 或 电流 信号 的精 度普 遍较 高 ，这使 得 Ｌ Ｍ Ｅ
霍耳 传感 器应 用极 为方便 可靠 ，是 理想 的 电流传 感 器 ；但是成 本较 高 。
摘 要 ：针 对 电流检 测常 用的 三种 方案进 行 了实验 和 比较 ，获 得 了对这 三种 方案 各 自优 缺 点
的清晰认 识 ，为 不 同的 条件 下 电流检 测 方案 的选择提 供 了参考 。
关 键 字 ： 电机 控 制 ；伺 服 系统Hale Waihona Puke ； 电 流 环 ； 电 流检 测
０ 引言
．
Ｃ ｉ Ｅ Ｄ ｎｔ ２０ ． 电 子元 器 件 丕 用 ７ ｈｎ Ｃ ．ｅ ａ ０ ７１ ３
维普资讯
第９ 卷
第１ 期
电子元 嚣 件 焘 用
Ｅ ｅ ｔｏ ｉ ｏ ｏ ｅ ｔ Ｄ ｖ ｃ ｐ ｉ ａｉｎ ｌ ｃｒ ｎｃ Ｃ ｍｐ ｎ ｎ ＆ ｅ ｉ ｅＡｐ ｌ ｔ ｓ ｃ ｏ

一、检测电阻+运放优势：成本低、精度较高、体积小劣势：温漂较大，精密电阻的选择较难，无隔离效果。

分析：这两种拓扑结构，都存在一定的风险性，低端检测电路易对地线造成干扰；高端检测，电阻与运放的选择要求高。

检测电阻，成本低廉的一般精度较低，温漂大，而如果要选用精度高的，温漂小的，则需要用到合金电阻，成本将大大提高。

运放成本低的，钳位电压低，而特殊工艺的，则成本上升很多。

二、电流互感器CT/电压互感器 PT在变压器理论中，一、二次电压比等于匝数比，电流比为匝数比的倒数。

而CT 和PT就是特殊的变压器。

基本构造上，CT的一次侧匝数少，二次侧匝数多，如果二次开路，则二次侧电压很高，会击穿绕阻和回路的绝缘，伤及设备和人身。

PT相反，一次侧匝数多，二次侧匝数少，如果二次短路，则二次侧电流很大，使回路发热，烧毁绕阻及负载回路电气。

CT,电流互感器，英文拼写Current Transformer，是将一次侧的大电流，按比例变为适合通过仪表或继电器使用的，额定电流为5A或1A的变换设备。

它的工作原理和变压器相似。

也称作TA或LH（旧符号）工作特点和要求：1、一次绕组与高压回路串联，只取决于所在高压回路电流，而与二次负荷大小无关。

2、二次回路不允许开路，否则会产生危险的高电压，危及人身及设备安全。

3、CT二次回路必须有一点直接接地，防止一、二次绕组绝缘击穿后产生对地高电压，但仅一点接地。

4、变换的准确性。

PT，电压互感器，英文拼写Phase voltage Transformers，是将一次侧的高电压按比例变为适合仪表或继电器使用的额定电压为100V的变换设备。

电磁式电压互感器的工作原理和变压器相同。

也称作TV或YH（旧符号）。

工作特点和要求：1、一次绕组与高压电路并联。

2、二次绕组不允许短路（短路电流烧毁PT）,装有熔断器。

3、二次绕组有一点直接接地。

4、变换的准确性三、模块型霍尔电流传感器模块型霍尔电流传感器分开环模式与闭环模式。

富士变频器中常见的检测与保护电路标签：杂谈1 引言控制系统反馈量检测的精确程度，从某种意义上说，很大程度上决定了控制系统所能达到的控制品质。

检测电路是变频调速系统的重要组成部分，它相当于系统的“眼睛和触觉”。

检测与保护电路设计的合理与否，直接关系到系统运行的可靠性和控制精度。

2 变频器常用检测方法和器件2.1 电流检测方法图1 电流互感示意图电流信号检测的结果可以用于变频器转矩和电流控制以及过流保护信号。

电流信号的检测主要有以下几种方法。

(1) 直接串联取样电阻法这种方法简单、可靠、不失真、速度快，但是有损耗，不隔离，只适用于小电流并不需要隔离的情况，多用于只有几个kva的小容量变频器中。

(2) 电流互感器法这种方法损耗小，与主电路隔离，使用方便、灵活、便宜，但线性度较低，工作频带窄(主要用来测工频)，且有一定滞后，多用于高压大电流的场合。

如图1所示。

图1中，r为取样电阻，取样信号为:us=i2r=i1r/m (1)式中，m为互感器绕组匝数。

电流互感器测量同相的脉冲电流ip时，副边也要用恢复二极管整流，以消除原边复位电流对取样信号的影响，如图2(a)所示。

在这种电路中，互感器磁芯单向磁化，剩磁大，限制了电流测量范围，可以在副边加上一个退磁回路，以扩展其测量范围，如图2(b)所示。

电流互感器检测后一般要通过整流后再用电阻取样，如图2(a)。

由于主回路电流会有尖峰，如图3(a)，这种信号用于峰值电流控制和保护都会有问题。

图2 电流互感器及范围扩展随着脉宽的减小，前沿后斜坡峰值可能比前沿尖峰还低，就会造成保护电路误动作，所以要对电流尖峰进行处理。

处理的方法见图3(b)，和rs并联一个不大的电容cs，再加一个合适的rc参数，就能有效地抑制电流尖峰。

如图3(c)所示。

图3 电流取样信号的处理(3) 霍尔传感器法它具有精度高、线性好、频带宽、响应快、过载能力强和不损失测量电路能量等优点。

其原理如图4所示。

图4中，ip为被测电流，这是一种磁场平衡测量方式，精度比较高，若lem的变流比为1:m，则取得电压us也符合式(1)。

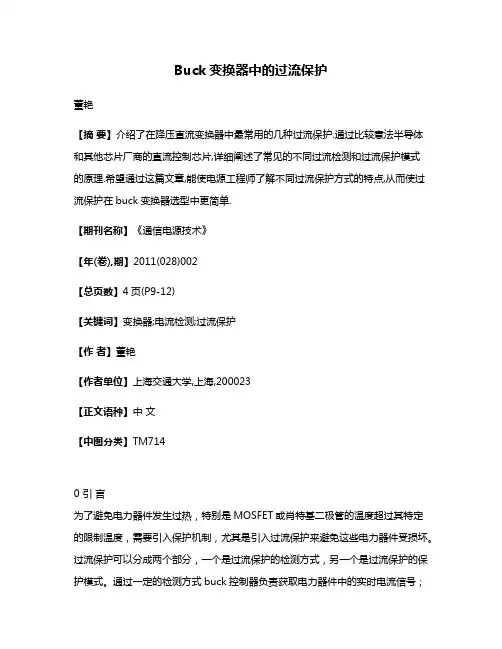

Buck变换器中的过流保护董艳【摘要】介绍了在降压直流变换器中最常用的几种过流保护.通过比较意法半导体和其他芯片厂商的直流控制芯片,详细阐述了常见的不同过流检测和过流保护模式的原理.希望通过这篇文章,能使电源工程师了解不同过流保护方式的特点,从而使过流保护在buck变换器选型中更简单.【期刊名称】《通信电源技术》【年(卷),期】2011(028)002【总页数】4页(P9-12)【关键词】变换器;电流检测;过流保护【作者】董艳【作者单位】上海交通大学,上海,200023【正文语种】中文【中图分类】TM7140 引言为了避免电力器件发生过热，特别是MOSFET或肖特基二极管的温度超过其特定的限制温度，需要引入保护机制，尤其是引入过流保护来避免这些电力器件受损坏。

过流保护可以分成两个部分，一个是过流保护的检测方式，另一个是过流保护的保护模式。

通过一定的检测方式buck控制器负责获取电力器件中的实时电流信号；而保护模式决定了buck控制器一旦监测到过流信号后所采取的保护动作。

从过流保护检测的方式来看，过流保护可以通过如下方式来监测电流：a电流检测；b电压检测。

从buck直流变换器中常用的过流保护的模式来看，有以下几种保护模式：a跳变模式（打嗝模式）；b恒流模式；c直接关机模式。

过流保护方式和保护动作的配合没有固定模式，根据不同的应用自由组合以达到过流保护的目的。

1 电流检测和电压检测1.1 电压检测在大多数集成buck变换器中，上管和下管（或者续流二极管）都是包在控制器里面的。

ST的ST1S10是一个最大输出电流达3A的集成同步降压控制器，内涵MOSFET和续流肖特基二极管。

典型应用电路如图1所示。

图1 ST1S10典型应用电路在ST1S10发生短路或过流时，如果输出电压（UOUT）的降低引起反馈电压（UFB）降到低于0.3V，ST1S10就会关机并持续一个TOFF的时间（TOFF （SCP）＝288μs typ.）然后再次开机并持续一个TON的时间（TON（SCP）＝130μs typ.）。

电流互感器二次回路检测方法简析摘要:文章论述了电流互感器二次回路的正确、安全运行对电力系统的稳定可靠运行的重要意义。

二次回路故障检测主要有绝缘检查法、直流检测法、交流法检测、一次通流法等方法。

电流二次回路的各项检测方式在面对不同阶段类型保护及自动化装置的电流二次回路所体现出来的特点，可进行有机组合，从而对电流二次回路起到良好的检测效果。

关健词:电流二次回路;检测方法;继电保护;有机组合一、检测方法简要介绍电流互感器二次回路故障主要存在以下几点:首先，对地绝缘损坏或两点接地:此种情况下，互感器二次回路通过大地产生分流现象，一次系统潮流电流将不能准确通过二次回路反映出来，二次回路中装置设备将无法正确反映一次系统运行状态，有可能引起二次装置产生误测、拒动、误动等现象，影响电力系统的安全稳定运行。

其次，回路断线:此种情况下，二次装置将采集不到断线相电流量，回路公共端会产生不平衡电流，将会引起装置误动;同时，还会使断点处产生高感抗电压，影响人与设备的安全。

此方法能有效确保回路接线的正确性，但实际操作上工作流程比较繁琐，此外也无法检测出回路绝缘性能，无论从操作过程还是检测效率上来看都不经济，仅在二次接线施工中核对芯线或现场缺乏其他检测设备时使用。

电桥回路电阻测试法可简洁的判断出二次回路的贯通性是否良好;还能较为明显的分辨出互感器二次绕组的组别特性，是一种行之有效的回路检测方法。

3.互感器极性检测试验法。

以一次母线作为基准，将干电池的正极搭接电流互感器一次桩头的极性端，负极搭接电流互感器一次桩头的非极性端。

将电流互感器二次回路终端的装置与回路在端子排上断开，在断开点串入一个指针式直流微安表，微安表正极与二次电流回路极性端相连，微安表负极与二次电流回路非极性端相连。

依据电流互感器A、B、C相别在一次侧用干电池正极与互感器一次的极性端分别进行通断拉合试验，在二次侧按相别观察微安表指针偏转状况。

根据所观察的指针偏转状况可明确判断出被检测电流回路的一、二次极性关系和贯通性是否良好。

直观法检修时，主要分成以下三个步骤：
（1）打开外壳之前的检查：观察电器的外表，看有无碰伤痕迹，机器上的按键、插口、电器设备的连线有元损坏等。
3．几点说明
（1）电阻法对检修开路或短路性故障十分有效。检测中，往往先采用在线测方式，在发现问题后，可将元器件拆下后再检测。
（2）在线测试一定要在断电情况下进行，否则测得结果不准确，还会损伤、损坏万用表。
（3）在检测一些低电压（如5V、3V）供电的集成电路时，不要用万用表的R×10k档，以免损坏集成电路。
（二）、电阻法
1．原理 电阻法是利用万用表欧姆档测量电器的集成电路、晶体管各脚和各单元电路的对地电阻值，以及各元器件自身的电阻值来判断故障的一种检修方法。
（3）通电后的检查：这时眼要看电器内部有无打火、冒烟现象；耳要听电器内部有无异常声音；鼻要闻电器内部有无炼焦味；手要摸一些管子、集成电路等是否烫手，如有异常发热现象，应立即关掉。
种检修方法。
2．应用 直观法是最基本的检查故障的方法之一，实施过程应坚持先简单后
复杂、先外面后里面的原则。实际操作时，首先面临的是如何打开机壳的问题，其次是对拆开的电器内的各式各样的电子元器件的形状、名称、代表字母、电路符号和功能都能一一对上号。即能准确地识别电子元器件。作为直观法主要有两个方面的检查内容：其一是对实物的观察；其二是对图像的观察。前者适合于各种检修场合，后者主要用于有图像的视频设备，如电视机等。
2．应用 电阻法是检修故障的最基本的方法之一。一般而言，电阻法有"在线"电阻测量和"脱焊"电阻测量两种方法。
（2）直流电压的检测
对直流电压的检测，首先从整流电路、稳压电路的输出输入手，根据测得的输出端电压高低来进一步判断哪一部分电路或某个元器件有故障。对测量放大器每一级电路电压，首先应人该级电源电路元器件着手，通常电压过高或过低均说明电路有故障。直流电压法还可检测集成电路的各脚工作电压。这时要根据维修资料提供的数据与实测值比较来确定集成电路的好坏。 在无维修资料时，平时积累经验是很重要的。如：有些电器空载的直流工作电压比加载时要高出几伏。一般电器整机的直流工作电压等于功放集成电路的工作电压。电解电容的两端电压，正极高于负极。这些经验对检测及判断带来方便。

来源：本站整理作者：秩名2011年08月04日 15:00[导读]变频器最主要的特点是具有高效率的驱动性能及良好的控制特性。

简单地说变频器是通过改变电机输入电压的频率来改变电机转速的。

从电机的转速公式可以看出，调节电机输入电压的关键词：电压电流检测变频器1. 前言变频器最主要的特点是具有高效率的驱动性能及良好的控制特性。

简单地说变频器是通过改变电机输入电压的频率来改变电机转速的。

从电机的转速公式可以看出，调节电机输入电压的频率f，即可改变电机的转速n。

目前几乎所有的低压变频器均采用图1所示主电路拓扑结构。

部分1为整流器，作用是把交流电变为直流电，部分2为无功缓冲直流环节，在此部分可以采用电容作为缓冲元件，也可用电感作为缓冲元件。

部分3是逆变器部分，作用是把直流电变为频率可调整的三相交流电。

中间环节采用电容器的这种变频器称之为交直交电压型变频器，这种方式是目前通用型变频器广泛应用的主回路拓扑。

本文将重点讨论这种结构在电压、电流检测设计中应注意的一些问题。

变频器在运行过程中为什么要对电压、电流进行检测呢?这就需要从电机的结构和控制特性上说起：①三相异步电动机的转矩是由电机的磁通与转子内流过电流之间相互作用而产生的，在额定频率下，如果电压一定而只降低频率，那么磁通就过大，磁回路饱和，严重时将烧毁电机。

因此，频率与电压要成比例地改变，即改变频率的同时控制变频器输出电压，使电动机的磁通保持一定，避免弱磁和磁饱和现象的产生。

②变频器运行中，过载起动电流为额定电流的1.2~1.5倍;过流保护为额定电流的2.4~3倍(根据不同性质的负载要求选择不同的过流保护点);另外还有电流闭环无跳闸、失速防止等功能都与变频器运行过程中的电流有关。

③为了改善变频器的输出特性，需要对变频器进行死区补偿，几种常用的死区补偿方法均需检测输出电流。

④电动机在运转中如果降低指令频率过快，则电动状态将变为发电状态运行，再生出来的能量贮积在变频器的直流电容器中，由于电容器的容量和耐压的关系，就需要对电压进行及时、准确地检测，给变频器提供准确、可靠的信息，使变频器在过压时进行及时、有效的保护处理。

低频电流大小测量方法
测量低频电流的方法取决于电流的性质以及可用的测量设备。

以下是一些常见的低频电流测量方法：
1.电流表：对于直流或低频交流电流，最简单的方法是使用电流表。

电流表的选择应根据待测电流的范围来确定。

对于低频电流，通常选择直流电流表或交流电流表。

2.霍尔效应传感器：霍尔效应传感器是一种广泛用于测量电流的传感器。

它基于霍尔效应，通过将霍尔效应传感器固定在电流导体附近，可以测量电流的强度。

这种传感器对直流和低频交流电流都适用。

3.电阻法：通过在电路中插入一个已知电阻，并测量其两端的电压降，可以使用欧姆定律计算电流的大小。

这种方法对于测量直流电流和低频交流电流都是有效的。

4.电流互感器：电流互感器是专门设计用于测量电流的设备。

它们通常包括一个铁心线圈，可以将待测电流通过电感耦合到线圈中，从而生成与电流强度成正比的输出信号。

5.示波器：使用示波器可以观察电流波形。

对于低频电流，示波器可以用于显示电流的形状和振幅。

结合电流传感器或电阻，示波器可以提供详细的电流波形信息。

6.电流放大器：电流放大器可以将微弱的电流信号放大到可测量的范围。

这对于测量微弱的低频电流非常有用。

在选择测量方法时，需要考虑待测电流的频率范围、电流大小以及可用的测量设备。

确保选用适当的方法和设备，以获得准确的低频电流测量结果。

谐波及无功电流检测方法对比分析0 引言APF补偿电流的检测不同于电力系统中的谐波测量。

它不须分解出各次谐波分量，而只须检测出除基波和有功电流之外的总的高次谐波和无功畸变电流。

难点在于准确、实时地检测出电网中瞬态变化的畸变电流，为有源电力滤波器控制系统进行精确补偿提供电流参考，这是决定APF性能的关键。

目前文献已报道运行的三相APF中所使用的几种谐波电流检测方法，除了各自存在的难以克服的缺陷外，共同存在的问题是，由于是开环检测系统，故对元件参数和系统的工作状况变化依赖性都比较大，且都易受电网电压畸变的影响。

对单相电路的谐波和无功电流的检测还存在实时性较差的缺点。

本文对目前有源电力滤波器中应用的畸变电流检测与控制方法进行了分析比较，在此基础上，针对APF中只须检测总的畸变电流，反向后注入系统，以抵消或补偿系统中畸变电流，使电网仅提供基波有功电流这一工作特点，从保证APF能最有效地工作出发，综合瞬时无功功率理论检测法的快速性和闭环电路的鲁棒性，提出了基于瞬时无功功率理论的闭环检测方案。

从谐波及无功电流开环、闭环检测电路抽象出检测电路的本质（本文称为统一模型），在此基础上，给出了检测电路的优化设计方案，研究了检测系统中等效低通滤波器的阶数与截止频率对检测精度与快速性的影响，推导了统一模型下闭环检测电路的实现。

最后，通过实验加以验证。

1 基波幅值检测原理设单相电路中的电源电压为u s=U sin t（1）非线性负荷电流为i L(t)=i f(t)＋i h(t)=i fp(t)＋i fq(t)＋i h(t)=i fp(t)＋i c(t)（2）式中：i f(t)为i L(t)的基波电流；i h(t)为i L(t)中高次谐波电流；i fp(t)，i fq(t)分别为基波电流的有功分量和无功分量；i c(t)为要补偿的谐波和无功电流之和，称为畸变电流。

因为，负荷电流中的基波有功分量必定是一个初相角与电网电压相同，角频率为基波角频率ω的正弦波，所以，我们可以设负荷电流的基波有功分量为i fp(t)=A sin t（3）若能求出A的大小，则可由式（3）得出基波有功电流的表达式。

在电机控制、电磁阀控制以及电源管理（如DC/DC转换器与电池监控）等诸多应用中，高精度的高端电流检测都是必需的。

在这种应用中，对高压侧电流而非回路电流进行监控，可以提高诊断能力，如确定对地短路电流以及连续监控回流二级管电流，避免使用取样电阻，保持接地的完整性。

图1、图2和图3分别给出电磁阀控制及电机控制的典型高压侧电流取样配置。

在上述所有配置中，监控负载电流的取样电阻上的PWM共模电压在从地到电源的范围内摆动。

利用从电源级到FET的控制信号可以确定这个PWM输入信号的周期、频率和上升/下降时间。

因此，监控取样电阻上电压的差分测量电路应具有极高共模电压抑制与高压处理能力，以及高增益、高精度和低失调——其目的是为了反映真实的负载电流值。

在使用单一控制FET的电磁阀控制中(见图1)，电流始终沿同一方向流动，因此单向电流检测器就足够了。

在电机控制配置中(见图2与图3)，电机相位进行分流意味着取样电阻中的电流沿着两个方向流动，因此，需要双向电流检测器。

开关电源设计学习园地图1 典型电磁阀控制中的高压侧分流许多半导体供应商都为高压侧电流检测提供了多种方案。

研究这类应用的设计工程师发现，这些方案都可以遵循两个截然不同的高压结构来进行分类：电流检测放大器和差动放大器。

图2 典型H桥电机控制中的高压侧分流开关电源设计学习园地图3 典型三相电机控制中的高压侧分流接下来，我们将会详细介绍这两种架构的重要差异，以帮助高压侧电流检测设计工程师选择最适合应用的器件。

我们将比较两个高压器件：双向差动放大器AD8206和双向电流检测放大器AD8210。

这两个器件具有相同的引脚，都具备高端电流取样监控功能，但其性能指标与架构却不同。

那么，如何选择合适的器件呢？图4 AD8206内部结构示意图它们如何工作AD8206(见图4)是一款集成的高压差动放大器,通过内置输入电阻网络能够将输入电压削弱至1/16.7，可承受高达65V 的共模电压，以使共模电压保持在放大器A1的输入电压范围内。

电路基础原理中的电流比较电路解析在电路设计和应用中，电流比较电路是至关重要的一种电路。

它可以用来检测、比较和控制电流的大小，从而实现各种不同功能。

本文将从电流比较电路的工作原理、应用和优化等方面进行解析。

电流比较电路主要由比较器、放大器和电阻网络等组成。

比较器是核心部件，它能够接收输入信号并将其转化为数字输出。

其工作原理基于比较器内部的比较器阈值电压（通常为0V），当输入电流超过阈值电压时，比较器输出高电平；反之，输出低电平。

放大器可以增强电流信号，以便更好地与比较器进行比较。

电阻网络则用于限制电流的流动和分配。

电流比较电路有许多实际应用。

其中一种常见的应用是电池电荷管理。

通过将电池电流与设定的参考电流进行比较，可以判断电池是否已充满或处于低电量状态，从而控制充电或断电。

另外，电流比较电路还可以用于自动控制系统中的电流调节，如温度控制、流量控制等。

通过实时监测电流并与预设值进行比较，可以及时调节系统的工作状态，保证其正常运行。

在设计电流比较电路时，还需要考虑一些优化措施。

首先是选择合适的比较器。

不同的比较器具有不同的性能特点，如功耗、速度、输入电压范围等。

根据实际需求，选择适合的比较器非常重要。

其次是增加反馈电路。

通过引入反馈电路，可以减少比较器的误差，并提高系统的稳定性和精度。

此外，还可以利用滞回特性来消除信号的干扰和抖动。

总结起来，电流比较电路在电路设计和应用中扮演着重要的角色。

它可以实现电流的检测、比较和控制，从而满足不同系统的需求。

我们必须了解电流比较电路的工作原理、应用和优化方法，以便为特定的应用场景设计出最合适的电路。

同时，通过深入研究电流比较电路，我们可以更好地理解电路的基本原理，进而拓展电路设计和应用的领域。
