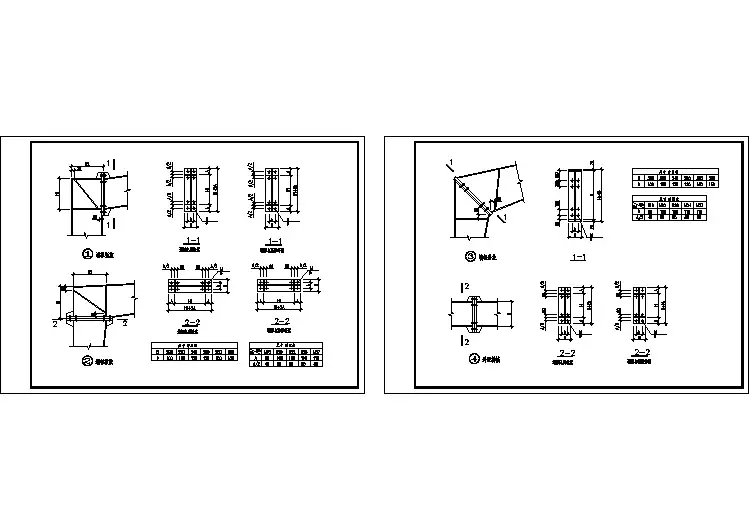

钢架结构相关设计资料图

GDL6-2BGDL6-2ZGDL6-2ZGDL6-2ZGDL6-2ZGDL6-2ZGDL6-2ZGDL6-2ZGDL6-2ZGDL6-2BGDL6-2BGDL6-2ZGDL6-2ZGDL6-2ZGDL6-2ZGDL6-2ZGDL6-2ZGDL6-2ZGDL6-2ZGDL6-2BGDL6-2BGDL6-2ZGDL6-2ZGDL6-2ZGDL6-2ZGDL6-2ZGDL6-2ZGDL6-2ZGDL6-2ZGDL6-2BGDL6-2BGDL6-2ZGDL6-2ZGDL6-2ZGDL6-2ZGDL6-2ZGDL6-2ZGDL6-2ZGDL6-2ZGDL6-2B吊车梁平面布置图钢柱平面布置图ZC1GZ1GZ1GZ1GZ1GZ1GZ1GZ1GZ1GZ1GZ1GZ1GZ1GZ1GZ1GZ1GZ1GZ1GZ1GZ1GZ1GZ1GZ1GZ1GZ1GZ1GZ1GZ1GZ1GZ1GZ1GZ1GZ1GZ1GZ1GZ1KFZ1KFZ1KFZ1KFZ1KFZ1KFZ1KFZ1ZC1ZC1ZC1ZC1ZC1GDLXG1ZC1ZC1ZC1ZC1XG1GDLXG1GDLXG1GDLXG1GDLXG1GDLXG1GDLXG1GDLXG1GDLXG1GDLZC1ZC1ZC1ZC1钢架A、C轴柱间支撑布置图钢架B轴柱间支撑布置图GDLXG1GDLXG1GDLXG1GDLXG1GDLXG1GDLXG1GDLXG1GDLXG1GDLXG1XG1GDLZC2ZC2XG1XG1XG1XG1ZC2ZC2ZC2ZC2屋面结构平面布置图1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1SC1SC1SC1SC1SC1SC1SC1SC1SC1SC1SC1SC1SC1SC1SC1SC1SC1SC1SC1SC1SC1SC1SC1SC1

1、建筑体系1-1、门式刚架体系1-1-1、基本构件图1-1-2、说明力学原理门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。

为保证纵向稳定,设置柱间支撑和屋面支撑.刚架刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。

支撑、系杆刚性支撑采用热轧型钢制作，一般为角钢.柔性支撑为圆钢。

系杆为受压圆钢管，与支撑组成受力封闭体系。

屋面檩条、墙梁一般为C型钢、Z型钢。

承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。

1—1-3、门式刚架的基本形式a.典型门式刚架b.带吊车的门式刚架c。

带局部二层的门式刚架1—1—4、基本节点a。

柱脚节点b.梁、柱节点■局部二层节点参照多层框架体系。

1—1-5、刚架衍生形式■吊车和局部二层可在衍生形式刚架中布置.■山墙刚架其本质也是多连跨刚架,不过中间柱与刚架柱比截面旋转了90度。

1-2、多层框架体系1—2-1、框架图示1—2-2、说明力学模型a。

纯刚接框架：纵横两个方向均采用刚接的框架。

b。

刚接-支撑框架:横向采用刚接,纵向采用铰接，并在纵向设置支撑，以传递水平力。

c。

支撑式框架：纵横向均采用铰接,两向均设置支撑传递水平力. d。

有时为保证足够的刚度，在刚接框架中亦设置支撑。

框架柱框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。

所有上部结构的力都通过框架柱传递给基础。

框架梁框架梁一般采用H型截面。

楼盖和屋盖上的力通过框架梁传递给框架柱。

支撑支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。

1—2—3、基本节点a。

柱脚节点■柱脚节点同门式刚架体系。

b。

柱、梁节点2、支撑、系杆 2-1、图示柱间柔性支撑柱间刚性支撑2—2、说明■支撑分为柔性支撑和刚性支撑两种。

柔性支撑由圆钢制作，安装时必须张紧,主要用于门式刚架结构。

刚性支撑由型钢制作，用于多层框架、吊车梁下段支撑等刚度要求高的结构中.■系杆和支撑联合作用，形成封闭的受力体系。

A2 1:100下配电箱一层平面图1:100二层平面图1:100屋面平面图1:100配电箱99SJ403 护窗金属栏杆高1050选用图集9.4508.6001400%%p0.0001000200045020009900不锈钢板饰面挑檐灰色花岗石饰面黑色花岗岩，外突30-0.450隐框玻璃幕墙红色装饰条做法详分包商设计图隐框玻璃幕墙20002000450100014009900%%p0.0001.0003.000-0.4509.4508.6005.2007.2001:100～ 立面45099002000220020001000-0.4501.000%%p0.0003.0005.20014009.4507.2008.6001:1001:1001:100～ 立面45099002000220020001000-0.4501.000%%p0.0003.0005.20014009.4507.2008.600红色装饰条红色装饰条隐框玻璃幕墙10001200银白色铝板饰面不锈钢板饰面挑檐不锈钢板饰面挑檐银白色铝板饰面灰色花岗石饰面灰色花岗石饰面灰色花岗石饰面不锈钢板饰面挑檐不锈钢板饰面挑檐～ 立面～ 立面1-1剖面图1:1007.750425021003.73085045099007507.40038507750300-0.450%%p0.0004.200125060025014005509.4508.050150210099SJ403 护窗金属栏杆选用图集171橡胶卷材防水层50mm厚挤塑板屋面钢梁压型钢板隔汽层不锈钢板饰面挑檐做法详分包商设计图99SJ403 护窗金属栏杆选用图集711%%p0.0004.200150*10=1500150*3=4502275600275230037001000600900100卫生间大样图1:501%600600详二次装修图花岗岩台面6131225612100187048

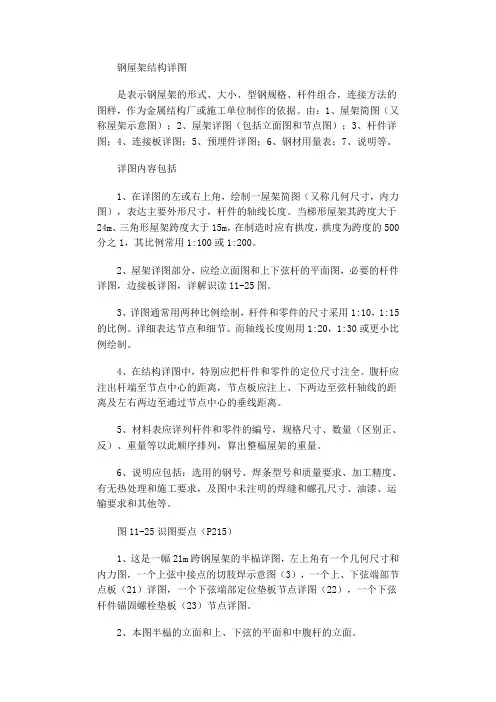

钢屋架结构详图是表示钢屋架的形式、大小、型钢规格、杆件组合，连接方法的图样，作为金属结构厂或施工单位制作的依据。

由：1、屋架简图（又称屋架示意图）；2、屋架详图（包括立面图和节点图）；3、杆件详图；4、连接板详图；5、预埋件详图；6、钢材用量表；7、说明等。

详图内容包括1、在详图的左或右上角，绘制一屋架简图（又称几何尺寸，内力图），表达主要外形尺寸，杆件的轴线长度。

当梯形屋架其跨度大于24m、三角形屋架跨度大于15m，在制造时应有拱度，拱度为跨度的500分之1，其比例常用1:100或1:200。

2、屋架详图部分，应绘立面图和上下弦杆的平面图，必要的杆件详图，边接板详图，详解识读11-25图。

3、详图通常用两种比例绘制，杆件和零件的尺寸采用1:10，1:15的比例。

详细表达节点和细节。

而轴线长度则用1:20，1:30或更小比例绘制。

4、在结构详图中，特别应把杆件和零件的定位尺寸注全。

腹杆应注出杆端至节点中心的距离，节点板应注上、下两边至弦杆轴线的距离及左右两边至通过节点中心的垂线距离。

5、材料表应详列杆件和零件的编号，规格尺寸、数量（区别正、反）、重量等以此顺序排列，算出整榀屋架的重量。

6、说明应包括：选用的钢号、焊条型号和质量要求、加工精度、有无热处理和施工要求，及图中未注明的焊缝和螺孔尺寸、油漆、运输要求和其他等。

图11-25识图要点（P215）1、这是一幅21m跨钢屋架的半榀详图，左上角有一个几何尺寸和内力图，一个上弦中接点的切肢焊示意图（3），一个上、下弦端部节点板（21）详图，一个下弦端部定位垫板节点详图（22），一个下弦杆件锚固螺栓垫板（23）节点详图。

2、本图半榀的立面和上、下弦的平面和中腹杆的立面。

3、这榀钢屋架采用焊接和螺栓连接，所有受力节点用节点板、垫板、双面衬板搭接、螺栓锚固。

4、在详图上，有五种标注（1）本图节点详图标注；（2）有螺孔尺寸标注；（3）图例标注，图形符号标注；（4）焊接方法标注；（5）杆件、配件、衬板尺寸、连接方法标注。
