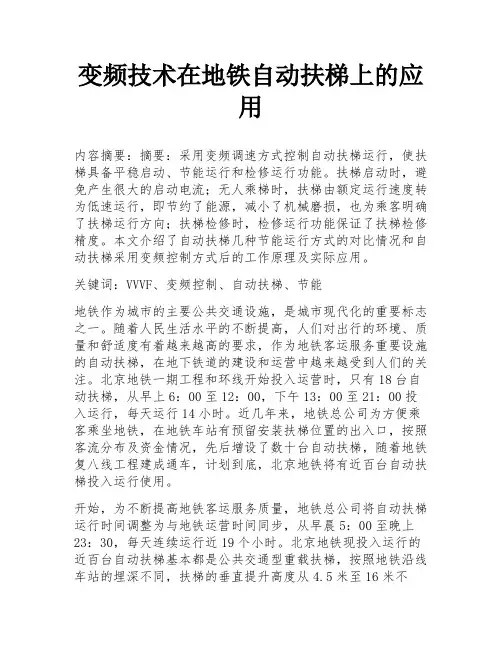

变频技术在地铁自动扶梯上的应用内容摘要：摘要：采用变频调速方式控制自动扶梯运行，使扶梯具备平稳启动、节能运行和检修运行功能。
扶梯启动时，避免产生很大的启动电流；无人乘梯时，扶梯由额定运行速度转为低速运行，即节约了能源，减小了机械磨损，也为乘客明确了扶梯运行方向；扶梯检修时，检修运行功能保证了扶梯检修精度。
本文介绍了自动扶梯几种节能运行方式的对比情况和自动扶梯采用变频控制方式后的工作原理及实际应用。
关键词：VVVF、变频控制、自动扶梯、节能地铁作为城市的主要公共交通设施，是城市现代化的重要标志之一。
随着人民生活水平的不断提高，人们对出行的环境、质量和舒适度有着越来越高的要求，作为地铁客运服务重要设施的自动扶梯，在地下铁道的建设和运营中越来越受到人们的关注。
北京地铁一期工程和环线开始投入运营时，只有18台自动扶梯，从早上6：00至12：00，下午13：00至21：00投入运行，每天运行14小时。
近几年来，地铁总公司为方便乘客乘坐地铁，在地铁车站有预留安装扶梯位置的出入口，按照客流分布及资金情况，先后增设了数十台自动扶梯，随着地铁复八线工程建成通车，计划到底，北京地铁将有近百台自动扶梯投入运行使用。
开始，为不断提高地铁客运服务质量，地铁总公司将自动扶梯运行时间调整为与地铁运营时间同步，从早晨5：00至晚上23：30，每天连续运行近19个小时。
北京地铁现投入运行的近百台自动扶梯基本都是公共交通型重载扶梯，按照地铁沿线车站的埋深不同，扶梯的垂直提升高度从4.5米至16米不等，近70％以上的扶梯垂直提升高度在8米以上。
根据不同的提升高度，扶梯相应配置的电机功率从11Kw至40Kw不等。
北京地铁现有运营线路2条，运营里程54公里，设有39座车站（含2个换乘站），138个出入口。
其中23座车站有55个出入口安装自动扶梯72部（大部分出入口设置一台上行扶梯，设置两台扶梯的出入口采用一上一下的运行方式）。
地铁日平均客运量为130万人次，平均每个出入口每日出站乘客为9420人，仅为扶梯满载输送能力的5.4%（单台扶梯理论输送能力按9100人/小时考虑）。

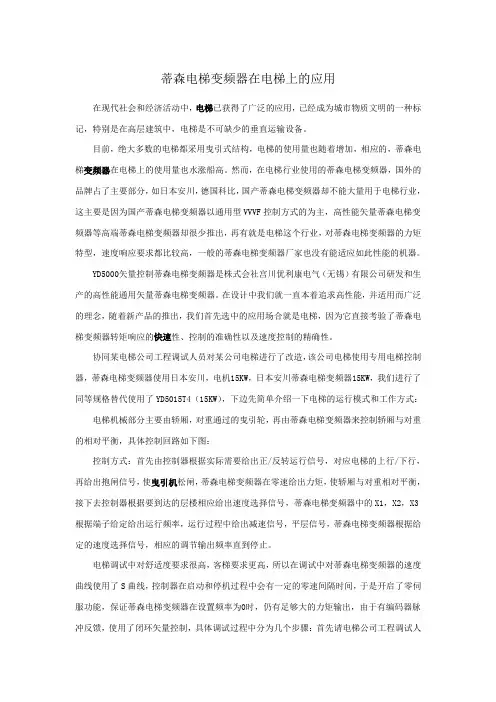

蒂森电梯变频器在电梯上的应用在现代社会和经济活动中，电梯已获得了广泛的应用，已经成为城市物质文明的一种标记，特别是在高层建筑中，电梯是不可缺少的垂直运输设备。
目前，绝大多数的电梯都采用曳引式结构，电梯的使用量也随着增加，相应的，蒂森电梯变频器在电梯上的使用量也水涨船高。
然而，在电梯行业使用的蒂森电梯变频器，国外的品牌占了主要部分，如日本安川，德国科比，国产蒂森电梯变频器却不能大量用于电梯行业，这主要是因为国产蒂森电梯变频器以通用型VVVF控制方式的为主，高性能矢量蒂森电梯变频器等高端蒂森电梯变频器却很少推出，再有就是电梯这个行业，对蒂森电梯变频器的力矩特型，速度响应要求都比较高，一般的蒂森电梯变频器厂家也没有能适应如此性能的机器。
YD5000矢量控制蒂森电梯变频器是株式会社宫川优利康电气（无锡）有限公司研发和生产的高性能通用矢量蒂森电梯变频器。
在设计中我们就一直本着追求高性能，并适用而广泛的理念，随着新产品的推出，我们首先选中的应用场合就是电梯，因为它直接考验了蒂森电梯变频器转矩响应的快速性、控制的准确性以及速度控制的精确性。
协同某电梯公司工程调试人员对某公司电梯进行了改造，该公司电梯使用专用电梯控制器，蒂森电梯变频器使用日本安川，电机15KW，日本安川蒂森电梯变频器15KW，我们进行了同等规格替代使用了YD5015T4（15KW），下边先简单介绍一下电梯的运行模式和工作方式：电梯机械部分主要由轿厢，对重通过的曳引轮，再由蒂森电梯变频器来控制轿厢与对重的相对平衡，具体控制回路如下图：控制方式：首先由控制器根据实际需要给出正/反转运行信号，对应电梯的上行/下行，再给出抱闸信号，使曳引机松闸，蒂森电梯变频器在零速给出力矩，使轿厢与对重相对平衡，接下去控制器根据要到达的层楼相应给出速度选择信号，蒂森电梯变频器中的X1，X2，X3根据端子给定给出运行频率，运行过程中给出减速信号，平层信号，蒂森电梯变频器根据给定的速度选择信号，相应的调节输出频率直到停止。
蒂森电梯变频器调试操作流程一、蒂森电梯配件的变频器带电机空载运行1.设置电机的功率、极数,要综合考虑蒂森电梯配件的变频器的工作电流。
2.设定蒂森电梯配件的变频器的最大输出频率、基频、设置转矩特性。
通用蒂森电梯配件的变频器均备有多条VPf曲线供用户选择,用户在使用时应根据负载的性质选择合适的VPf曲线。
如果是风机和泵类负载,要将蒂森电梯配件的变频器的转矩运行代码设置成变转矩和降转矩运行特性。
为了改善蒂森电梯配件的变频器启动时的低速性能,使电机输出的转矩能满足生产负载启动的要求,要调整启动转矩。
在蒂森电梯配件的异步电机变频调速系统中,转矩的控制较复杂。
在低频段,由于电阻、漏电抗的影响不容忽略,若仍保持VPf为常数,则磁通将减小,进而减小了电机的输出转矩。
为此,在低频段要对电压开展适当补偿以提升转矩。
一般蒂森电梯配件的变频器均由用户开展人工设定补偿。
3.将蒂森电梯配件的变频器设置为自带的键盘操作模式,按运行键、结束键,观察电机是否能正常地启动、结束。
4.熟悉变频器运行发生故障时的保护代码,观察热保护继电器的出厂值,观察过载保护的设定值,需要时可以修改。
蒂森电梯配件的变频器的使用人员可以按变频器的使用说明书对变频器的电子热继电器功能开展设定。
当变频器的输出电流超过其容许电流时,变频器的过电流保护将切断变频器的输出。
因此,变频器电子热继电器的门限最大值不超过变频器的最大容许输出电流。
二、带载试运行1.手动操作变频器面板的运行结束键,观察电机运行结束过程及蒂森电梯配件的变频器的显示窗,看是否有异常现象。
2.如果启动P结束电机过程中蒂森电梯配件的变频器出现过流保护动作,应重新设定加速P减速时间。
电机在加、减速时的加速度取决于加速转矩,而蒂森电梯配件的变频器在启、制动过程中的频率变化率是用户设定的。
若电机转动惯量或电机负载变化,按预先设定的频率变化率升速或减速时,有可能出现加速转矩不够,从而造成电机失速,即电机转速与蒂森电梯配件的变频器输出频率不协调,从而造成过电流或过电压。
变频器在自动扶梯节能中的应用摘要：在节能发展的号召下，我国逐渐开始了产业结构的转型。
在自动扶梯方面，节能发展同样重要。
通过对变频器在自动扶梯中的应用进行探讨，可以达到良好的节能降耗的效果。
本文通过分析自动扶梯原电路技术存在的缺陷及其运用变频器后的变频节能运行原理，研究变频器系统的性能及其特点，进而提出硬件的选择与系统设计的措施，响应国家节能发展的号召。
关键词：变频器；自动扶梯；节能发展随着人们物质生活的丰富，生活条件发生了巨大的转变，自动扶梯已经应用于人们的生活的各种场合，尤其是在商场、机场等方面被广泛的应用。
但是，目前我国的自动扶梯存在一定程度的缺陷，一般采用的是电源供电的方式，由于我国的技术有限以及缺乏资金的劣势，自动扶梯在应用时直接启动，在一定时间中，以既定的速度运行。
这样会使得电梯的耗能较大，使用率降低。
为此，有必要开展变频器在自动扶梯中的应用研究，促进节能的发展，满足社会需求。
1 自动扶梯原电路技术缺陷1.1 耗能大自动扶梯源电路技术中，耗能大是最为主要的缺陷之一，严重限制了其进一步发展。
目前，自动扶梯在商场等地的运用当中，一般采用直接启动的方式，从上班到下班都在运转。
甚至，有些场合中的自动扶梯在乘客稀少的情况下，每天都保持恒定速度进行运转，这会消耗大量的资源，造成资源浪费。
除此之外，在电力资源重要的今天，这也造成了一种浪费。
尤其是在商场、机场等方面表现得尤为明显。
1.2 机械磨损大，使用寿命较短自动扶梯在应用中直接启动，工作时间较长，一般情况下工作时间内全程运转，会持续到十个小时以上，这样会使自动扶梯中的附件产生不必要的磨损。
过度的使用自动扶梯会使自动扶梯中的梳齿板，梯级、链条等受到不同程度的损害，磨损程度较高，增加其运行中出现故障的可能性，进而导致使用寿命较短。
1.3 故障率较高，使用成本高自动扶梯的高速运转，不可避免的会使其零件磨损增大，进而使自动扶梯出现故障的频率增多。
尤其是自动扶梯中的容易损坏的零件，必须由专业技术人员进行更换，进而产生大量的使用成本。
变频器在电梯控制中的优势与应用电梯，作为现代城市交通的重要组成部分，受到了人们的广泛关注。
在电梯的运行过程中，控制系统起到了至关重要的作用。
传统的电梯控制系统中，常常采用电阻控制或者定转速控制方式，然而这些方式在效率、舒适性以及能源消耗方面都存在一定的不足。
而随着科技的不断发展，变频器作为一种先进的电机调速设备，被广泛应用于电梯控制系统中，它的出现为电梯行业带来了许多优势和创新。
一、变频器在电梯控制中的优势1. 高效节能：传统的电梯控制系统采用的是恒速控制或者定转速控制方式，无法根据实际需求来调整电机的转速。
而变频器能够根据电梯的运行情况实时调节电机的转速，实现精确的调速效果，从而减少能源浪费。
比如在电梯空载或者半载运行时，变频器可以将电机的转速降低，以减少能源消耗；而在高峰期，可以适时提高电机的转速，以提升运行效率。
2. 平稳舒适：传统的电梯控制系统在起升和制动过程中存在明显的冲击感和震动，给乘客带来不良的乘坐体验。
而变频器采用的是无级调速方式，可以实现平稳的起升和制动过程，减少冲击感和震动，提供更舒适的乘坐环境。
3. 维护成本低：变频器作为一种先进的电机控制设备，具有可靠性高、寿命长、维护成本低等特点。
传统的电梯控制系统由于机械部件较多，容易出现故障，维护难度较大。
而变频器具有电子元件少、运行稳定等优势，维护成本相对较低。
二、变频器在电梯控制中的应用1. 载重调节：电梯在运行过程中，载重情况是发生变化的。
传统的电梯控制系统无法根据具体载重情况进行调节，存在能源的浪费和效率低下的问题。
而变频器可以通过感应电梯内的载重传感器，实时监测电梯的载重情况，并根据实际情况调整电机的转速，以达到最佳的运行效果。
2. 安全保护功能：电梯在运行过程中，存在各种安全隐患，比如过载、故障等。
传统的电梯控制系统往往无法及时发现和处理这些问题，容易导致事故发生。
而变频器可以通过内部的保护功能，实时监测电梯的运行状态，一旦发现异常情况就可以及时停机，确保乘客的安全。
变频器在电梯系统中的应用随着科技的不断发展，电梯系统的安全性、舒适性和效率得到了极大的提升。
而其中一个关键因素就是变频器的应用。
本文将为大家详细介绍变频器在电梯系统中的应用，并探讨其对电梯运行的影响。
一、什么是变频器变频器，全称为交流变频调速器，是一种可以调节交流电动机转速的装置。
其工作原理是通过改变输入电源频率和电压来控制电机的转速。
变频器在电梯系统中被用来控制电梯的速度和运行平稳度。
二、变频器在电梯系统中的优势1. 节能环保：变频器通过调控电梯电机的转速，使电梯在非高峰时段降低运行速度，从而节约能源和降低电梯的运行成本。
同时，变频器还可以减少电梯启动时的冲击电流，降低对电网的负荷压力，达到节能的目的。
2. 降噪减振：电梯在运行时产生的噪音和振动是影响乘客舒适度的重要因素。
而变频器通过平稳调速和减少冲击，可以有效降低电梯的噪音和振动，提供更加安静和舒适的乘坐环境。
3. 提升运行平稳度：传统电梯系统在启动和停止时容易产生冲击和颠簸，给乘客带来不适。
而变频器可以根据需要调整电梯的加速度和减速度，使得电梯运行更加平稳，减少乘客的不适感。
4. 增加运行灵活性：变频器可以根据电梯的实际负载情况和需求，自动调整电梯的运行速度和运行时间。
这使得电梯系统可以根据不同时间段的交通需求做出适当调整，提高运输效率，减少顾客等待时间。
5. 增强安全性：变频器具有多重保护功能，可以对电梯在运行过程中可能出现的故障进行监测和预警。
一旦发生问题，变频器可以及时停止电梯运行，确保乘客的安全。
三、变频器的应用案例1. 速度调节：变频器可以根据不同楼层的需求，自动调节电梯的运行速度，避免因速度过快或过慢而造成的不适感和能源浪费。
2. 负载平衡：通过监测电梯的载荷情况，变频器可以实时调整电梯的运行速度和加速度，以保持电梯的平衡，并提高电梯的性能和效率。
3. 故障诊断：变频器可以通过监测电梯系统的工作状态，及时发现和诊断故障，并通过报警系统向运维人员发送警报，以便及时修复。
自动扶梯节能中变频器的关键作用探讨摘要：介绍了自动扶梯变频器控制系统的构成，以及自动扶梯几种主要节能运行模式。
这些节能措施不仅获得了理想的节能效果，还提高了自动扶梯的安全性、可靠性和舒适性，并延长了设备的使用寿命。
对于相关领域科研工作者和同行业工作人员具有十分重要的参考意义。
关键词：自动扶梯；变频器；关键作用1 引言自动扶梯驱动器具有集成的睡眠模式功能，可在预定义的不活动时间后降低自动扶梯的速度。
当自动扶梯记录较轻的负载时，驱动器会降低电机的电压，从而降低速度和扭矩。
一种变频器如图1所示。
自动扶梯是在公共场所运送乘客的典型设备，并已广泛用于商场，机场，码头，地铁，酒店等场所。
然而，由于技术和财务原因，中国的传统自动扶梯主要由电力供电。
直接启动模式每天开始运行时启动，并以恒定速度运行直至其下班或直到指定时间。
使用率通常较低。
综上所述，普通自动扶梯存在以下缺陷：（1）能耗大：由于直接启动模式，普通自动扶梯一般每天运行超过10小时，无论乘客是否存在，始终保持高速运行，并消耗大量电力，特别是在某些情况下地铁，机场，大中型购物中心，周期很明显。
（2）机械磨损大，使用寿命短：由于每天运行速度超过10小时，电梯部件会受到不必要的磨损和疲劳损坏，如扶手，梳板，台阶，链条，电机等和减速。
盒子等零件已经磨损。
通常，这种自动扶梯的寿命约为10年。
在这段时间之后，主要部件磨损非常严重，需要更换新部件。
（3）故障率高，使用成本高：由于普通自动扶梯始终保持高速运转，经常更换大量易损件，需要大量的成本；增加磨损和高发热也会导致自动扶梯失效率。
增加将进一步增加用户的使用成本，并且还增加自动扶梯的维护量并影响正常使用。

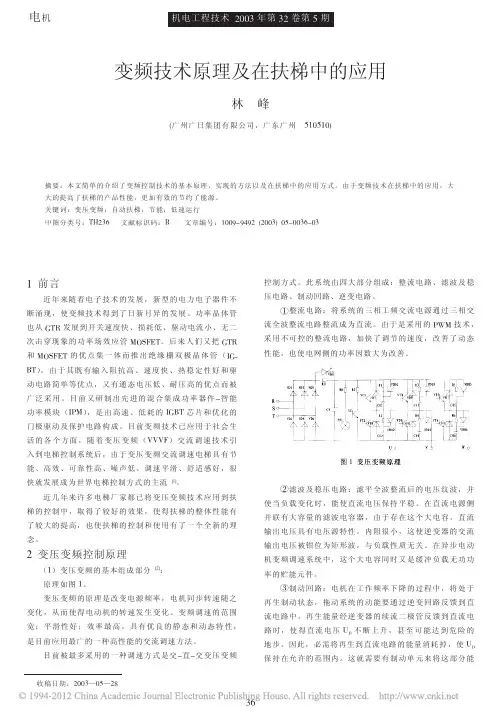

图1 一种变频器原理图2 变频器在自动扶梯中的作用变频器节能自动扶梯配有变频器，它在其卓越的性能中起着关键作用。
变频器是一种电力转换电路，用于调节设备的电压，电流和频率。
在变频自动扶梯中，该电路控制压缩机电机的速度，从而根据需要调节速度。
变频器在电梯行业中的应用与优势随着科技的迅猛发展，人们对电梯设备的要求越来越高。
随着智能电梯的出现，电梯传统的工作模式已经无法满足市场的需求。
变频器作为现代电梯装置中必不可少的部件之一，已经得到了越来越广泛的应用。
本文将探讨变频器在电梯行业中的应用和优势。
一、变频器在电梯行业中的应用变频器是一种控制电动机转速和力矩的装置，可通过调整电动机转速以实现对电梯的调速、并通过调整控制信号来实现电梯的运行速度和平稳度控制。
现在，电梯行业中的变频器主要应用于以下方面：1. 节能优化变频器能够按照实际使用情况智能地调节电梯的速度和功率，避免了一些传统控制方式下的浪费现象，从而降低电梯的能耗，节约能源。
2. 提高运行效率由于变频器可以精确控制电梯的运行速度，根据电梯负载的大小动态调整，减少了电机的空载和过载时间，从而提高了电梯的运行效率，延长了电梯使用寿命。
3. 提高行车平稳度由于变频器运行时具有自动跟踪电梯状态的功能，可动态调整变频器输出电流和电压，从而使电梯行车平稳度大大提高。
4. 故障检测和排除变频器在控制电梯运行中，还可以将电梯运行状态的数据保存在控制器里，通过调查这些数据，可以了解电梯运行过程中的情况，以及对电梯进行可预测维护，提高了电梯的可靠性。
二、变频器在电梯行业的优势相对于传统的控制方式，变频器在电梯行业应用中具有很多优势，其中较为突出的有：1. 变频器可以进行动态调速，使得电梯运行速度更加平稳。
这不仅可以提高电梯的运行效率，而且还可以减少电梯在运行过程中对人体造成的不适。
2. 由于变频器的节能优化功能，电梯的能耗大大降低，而使用寿命大大延长，为电梯行业的可持续发展保驾护航。
3. 变频器使用寿命长，可靠性高，维护成本低，有助于提高电梯使用的经济性和使用效益。
4. 变频器可采用闭环控制技术，形成欠压、过压、遇阻等多方面的保护，从而保证电梯运行的安全和稳定性。
5. 最后，变频器使用在电梯行业中，可以根据不同需求灵活控制电梯的运行速度和载重能力，从而适应不同的工作环境，提高电梯的实用性。

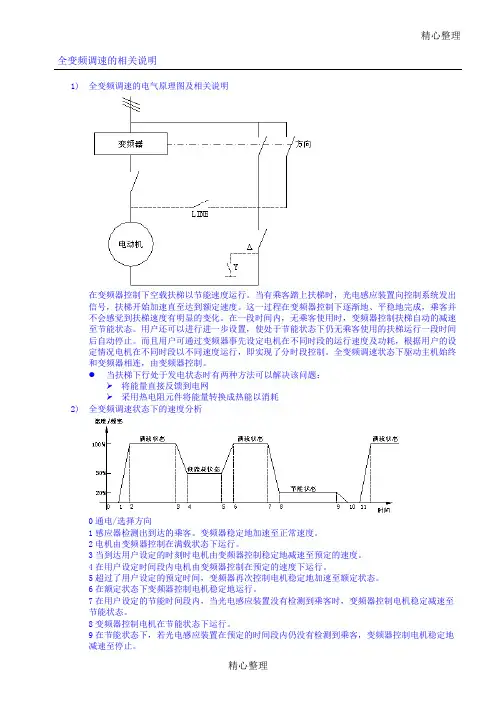

精心整理全变频调速的相关说明1)全变频调速的电气原理图及相关说明在变频器控制下空载扶梯以节能速度运行。
当有乘客踏上扶梯时，光电感应装置向控制系统发出全变频调速状态下的速度分析3)4)0通电/选择方向5)1感应器检测出到达的乘客。
变频器稳定地加速至正常速度。
6)2电机由变频器控制在满载状态下运行。
7)3当到达用户设定的时刻时电机由变频器控制稳定地减速至预定的速度。
8)4在用户设定时间段内电机由变频器控制在预定的速度下运行。
9)5超过了用户设定的预定时间，变频器再次控制电机稳定地加速至额定状态。
10)6在额定状态下变频器控制电机稳定地运行。
11)7在用户设定的节能时间段内，当光电感应装置没有检测到乘客时，变频器控制电机稳定减速至节能状态。
12)8变频器控制电机在节能状态下运行。
13)9在节能状态下，若光电感应装置在预定的时间段内仍没有检测到乘客，变频器控制电机稳定地减速至停止。
