TBP三相组合式过电压保护器使用说明书TBP三相组合式过电压保护器使用说明书是一种新型的过电压保护器，主要用于发电、供电和用电企业的电力电网中。

用来保护变压器、开关、母线、电动机等电气设备，可限制大气过电压及各种开关引起的操作过电压，对相间和相对地的过电压均能起到可靠的限制作用。

一、执行标准1.1.《交流无间隙金属氧化物避雷器》GB11032-2000；1.2.《交流三相组合式无间隙金属氧化物避雷器》JB/T10496-2005；1.3.《交流三相组合式有串联间隙金属氧化物避雷器》JB/T10609-2006；1.4.《避雷器产品型号编制方法》JB/T8459-1996。

二、型号说明2.1.保护对象：A-电动机、B-发电机、变压器、母线线路、开关、C-并联补偿电容器、O-电机中性点；2.2.持续运行电压：允许持久地施加在TBP相间及相对地的工频电压有效值；2.3.外套类型：F硅橡胶外套，无‘F’为瓷外套；2.4.使用环境：W为户外型，无‘W’只适用于户内；2.5.附加功能：“IM”为产品带过电压动作记录仪（只适用于户内型35KV）；“J”为产品带过电压动作记数器（只适用于户内型10KV 及以下电压）；“J”为产品带JS-8计数器（只适用于系统电压为35KV户外型TBP）；2.6.除“W2”为不带高压电缆引出外，其余型号均采用高压电缆外引结构。

因此，对外引电缆长度“L”及线鼻子孔径“Φ”要求，由用户在订货时注明。

三、结构/特点TBP三相组合式过电压保护器使用说明书的电气原理，FR为氧化锌非线形电阻，CG为放电间隙，由于采用对称结构，其中任意三个可分别接入A、B、C三相，另一个接地线。

TBP三相组合式过电压保护器使用说明书与现行过电压保护器相比，具有其它同类产品不可比拟的特点。

3.1.采用氧化锌非线性电阻和放电间隙相组合的结构，使两者互为保护。

放电间隙使氧化锌电阻的荷电率为零，氧化锌的非线性特性又使放电间隙动作后立即熄弧，无续流、无截波，放电间隙不再承担灭弧任务，提高了产品的使用寿命。

过电压保护器试验方法和标准
电气特性试验主要包括：
1.整流器特性试验：通过对整流器的开/关特性进行测试，检查其整
流功能是否正常。

2.电感特性试验：检查电感器的电感值和电感温度特性是否符合要求。

3.电容特性试验：检查电容器的电容值、ESR值和电容与温度的关系
是否符合要求。

4.电压保护功能试验：通过施加额定电压和过电压，检测过电压保护
器是否能够及时响应并切断电流。

5.温度保护功能试验：通过改变环境温度，检测过电压保护器是否能
够在过温情况下切断电流。

6.涌流保护功能试验：通过应用短时间高压脉冲，检测过电压保护器
是否能够及时切断电流。

7.频率特性试验：检查过电压保护器在不同频率下的响应特性。

机械特性试验主要包括：
1.外观检查：检查过电压保护器外壳是否完好，是否有变形或损坏等
情况。

2.尺寸检查：检测过电压保护器的尺寸是否符合制造标准，包括长度、宽度和高度等。

3.绝缘电阻试验：通过在设备的两个非电气连接部分施加额定电压，
检测绝缘电阻是否符合要求。

4.阻燃性试验：将过电压保护器置于明火或热源下，检测其阻燃性能是否符合标准。

5.环境试验：将过电压保护器置于不同的温度和湿度条件下，检测其性能是否受到环境变化的影响。

除了IEC标准外，不同国家和地区还可以制定自己的标准和规范，以适应本地的电力系统和市场需求。

总之，过电压保护器是一种关键的电气设备，为了确保其性能和可靠性，需要进行多种试验。

根据IEC标准以及本地的标准和规范，可以有效地评估过电压保护器的质量和可靠性。

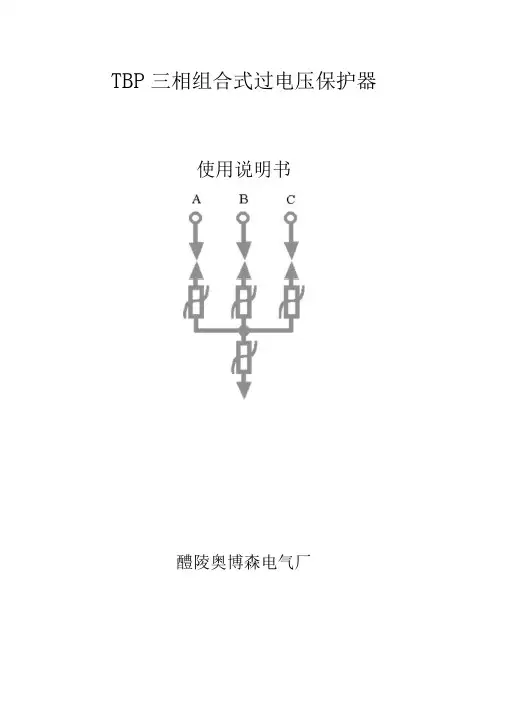

TBP三相组合式过电压保护器使用说明书醴陵奥博森电气厂一、用途三相组合式过电压保护器是一种新型的过电压保护器，主要用于发电、供电和用电企业的电力电网中。

用来保护变压器、开关、母线、电动机等电气设备，可限制大气过电压及各种开关引起的操作过电压，对相间和相对地的过电压均能起到可靠的限制作用。

型号说明：附加功能淒用环境相间距离（mm）外套类型持绽运行电压（KV）保护对象1•保护对象：A-电动机；B-发电机、变压器、母线线路、开关；C-并联补偿电容器；0-电机中性点；2•持续运行电压：允许持久地施加在 TBP相间及相对地的工频电压有效值；3•外套类型：F硅橡胶外套，无‘ F'为瓷外套；4.使用环境：W为户外型，无‘ W '只适用于户内；5•附加功能：“IM ”为产品带过电压动作记录仪（只适用于户内型35KV）；“J”为产品带过电压动作记数器（只适用于户内型 10KV及以下电压）；J为产品带JS-8计数器（只适用于系统电压为 35KV户外型TBP），6•表二中型号除“ W2”为不带高压电缆引出外，其余型号均采用高压电缆外引结构。

因此，对外引电缆长度“ L”及线鼻子孔径“①”要求，由用户在订货时注明。

结构/特点三相组合式过电压保护器的电气原理如图（1）所示，图中FR为氧化锌非线形电阻，CG为放电间隙，由于采用对称结构，其中任意三个可分别接入A、B C三相，另一个接地线。

三相组合式过电压保护器与现行过电压保护器相比，具有其它同类产品不可比拟的特点1•采用氧化锌非线性电阻和放电间隙相组合的结构，使两者互为保护。

放电间隙使氧化 锌电阻的荷电率为零，氧化锌的非线性特性又使放电间隙动作后立即熄弧，无续流、 无截波，放电间隙不再承担灭弧任务，提高了产 品的使用寿命。

2•在各种电压波形下放电值均相等，不受各种操 作过电压波形的影响，过电压保护值准确，保护 性能优良。

3.采用四星形接法，对相间和相对地的过电压均 能起到可靠的限制作用。

过电压保护装置使用说明书过电压保护装置使用说明一、产品用途三相组合式过电压保护器主要用于发电、供电和用电企业的电力电网中。

用来保护变压器、开关、母线、电动机等电气设备，可限制大气过电压及各种开关引起的操作过电压，对相间和相对地的过电压均能起到可靠的限制作用。

二、结构/特点三相组合式过电压保护器的电气原理如图（1)所示，图中FR为氧化锌非线形电阻,CG为放电间隙，由于采用对称结构，其中任意三个可分别接入A、B、C三相,另一个接地线。

三相组合式过电压保护器具有下面的一些特点：1．用氧化锌非线性电阻和放电间隙的结构,使两者互为保护。

放电间隙使氧化锌电阻的荷电率为零,氧化锌电阻的非线性特性又使放电间隙动作后无续流，放电间隙不再承担灭弧任务,提高了产品的使用寿命。

2．采用四星形接法,对相间和相对地的过电压均能起到可靠的限制作用。

可将相间过电压大大降低，保护的可靠性大为提高。

3.在各种电压波形下放电值均相等,不受各种操作过电压波形的影响，过电压保护值准确,保护性能优良。

４.使用环境温度为-400C～＋600Ｃ,海拔高度小于2000m。

5. 本产品带脱钩装置,觉有防爆功能。

三、型号说明HＢ-BOD-□－□/□□－□附加功能使用环境相间距离(mm)持续运行电压(kＶ）保护对象1．保护对象:D－电动机 ;B－电站; R－并联补偿电容器; O－电机中性点；2．持续运行电压:允许持久地施加在相间及相对地的工频电压有效值；3.外套类型：F硅橡胶外套;4.使用环境：W为户外型，无‘Ｗ’只适用于户内；５．附加功能：“Ｊ”或“IM”为过电压动作记数器,（只适用于户内型）；6.采用高压电缆外引结构,因此，对外引电缆长度“Ｌ”及线鼻子孔经“φ”要求,由用户在订货时注明。

四、技术参数表一型号保护对象保护器持续运行电压(kV)有效值保护对象额定电压（kV）有效值工频放电电压（ｋV）有效值高度mm有效值允许范围HB-D－7．6/131电动机７．６6．3 12．48 １1．25~15.0１8６20０HB-D-12.7／131 12．7 １０．５2０.6 18.0～２５１86235ＨB-Ｂ－7.6／131 变压器、母线、发动机、开关线路7．６ 6 1412．６～17.５186 ２3５HB-Ｂ-12．7／１３1 １2．7 10 23．2 20.88～30.0１86２３5五、外型尺寸图 (见附图)1０KV等级以下图形六、试验方法及注意事项１、试验方法:试验原理接线如图（2)所示。

其余单元避雷器分别接在系统A、B、C三相即可。

如右图所示。

六、预防及检测
在投入运行前或使用五年后，应做预防性试验，试验分别在相-相，相-地每两单元之间进行，检测项目及方法如下：
a) 直流1mA参考电压：在避雷器两端施加直流电压（直流电压的脉动部分不大于±
1.5%）,待流过避雷器的电流稳定于1mA后，读出的电流数值不得小于表1中的规定值。

b) 泄漏电流测量：在避雷器的两端施加0.75倍直流1mA参考电压（直流电压脉动部分不大于±1 .5% ），流过避雷器的电流不大于50μA。

c) 无间隙避雷器不允许做工频放电电压试验。

七、用户须知
1．订货时请按标准写清型号。

如有特殊要求，请在订货合同中详细提出。

2．产品自发货之日起，两年内因质量问题而不能使用，我公司负责更换或修理。

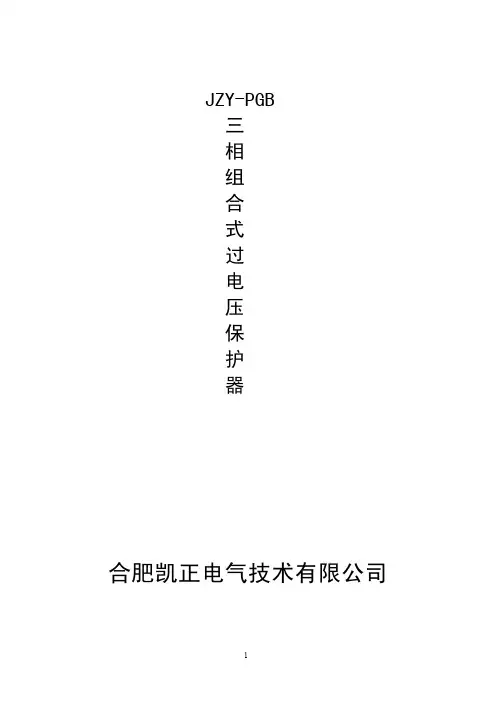

JZY-PGB三相组合式过电压保护器合肥凯正电气技术有限公司JZY-PGB三相组合式过电压保护器产品用途PGB三相组合式过电压保护器主要用于发电、供电和用电企业的电力电网中。

用来保护变压器、开关、母线、电动机等电气设备，可限制大气过电压及各种开关引起的操作过电压，对相间和相对地的过电压均能起到可靠的限制作用。

结构/特点三相组合式过电压保护器的电气原理如图（1）所示，图中FR为氧化锌非线形电阻，CG为放电间隙，由于采用对称结构，其中任意三个可分别接入A、B、C三相，另一个接地线。

三相组合式过电压保护器具有下面的一些特点：1．用氧化锌非线性电阻和放电间隙的结构，使两者互为保护。

放电间隙使氧化锌电阻的荷电率为零，氧化锌电阻的非线性特性又使放电间隙动作后无续流，放电间隙不再承担灭弧任务，提高了产品的使用寿命。

2．采用四星形接法，对相间和相对地的过电压均能起到可靠的限制作用。

可将相间过电压大大降低，保护的可靠性大为提高。

3．在各种电压波形下放电值均相等，不受各种操作过电压波形的影响，过电压保护值准确，保护性能优良。

4．使用环境温度为－40℃～＋60℃，海拔高度小于3000m。

型号说明1、装置的型号及其意义JZY-PGB—□—□/□□—□附加功能使用环境相间距(mm)持续运行电压（kV）保护对象三相组合式过电压保护器保护对象：A-电动机；B-发电机、变压器、母线线路、开关；C-并联补偿电容器；O-电机中性点；持续运行电压：允许持久地施加在TBP相间及相对地的工频电压有效值；使用环境：W为户外型，无‘W’只适用于户内；附加功能：“J”产品带过电压放电监测仪（只适用于户内型PGB）；2、技术参数型号保护对象保护器持续运行电压（KV）r.m.s保护对象额定电压（KV）r.m.s工频放电电压(不小于)（KV）r.m.s操作冲击电流残压1.2/50冲击放电电压及残压雷电冲击电流残压2ms方波冲击电流相间距离产品高度(不大于)（KV）crest标准允许范围100A－5KA(A)(mm)JZY-PGB-A-3.8/131电动机3.8 3.15 5.24.6～6.577.5300/500131182JZY-PGB-A-7.6/1317.6 6.310.59.3～12.51415JZY-PGB-A-12.7/13112.710.518.015.4～20.723.124.8197JZY-PGB-B-3.8/131发电机变压器开关母线3.83(3.15)76.3～9.610.210.212300/500131182JZY-PGB-B-7.6/1317.66(6.3)1412.6～19.220.420.424197JZY-PGB-B-12.7/13112.710(10.5)23.520.0～31.233.833.840JZY-PGB-B-12.7/250W2250406JZY-PGB-B-16.7/18016.713.834.531～41.446.846.855180260JZY-PGB-B-19/2401915.7539.335.3～47.253.353.362.5240360JZY-PGB-B-42/31042357564～90105105119310550JZY-PGB-B-42/400W14001058 JZY-PGB-B-42/630W26301131JZY-PGB-C-3.8/131电容器3.8376.3～9.010.411.7300/500131182JZY-PGB-C-7.6/1317.6614.512.6～1820.723.4197JZY-PGB-C-12.7/13112.7102420.0～3034.539.1JZY-PGB-C-12.7/250W2250406JZY-PGB-C-42/31042357566～92105119310550JZY-PGB-C-42/400W14001058表中型号除“W2”为不带高压电缆引出外，其余型号均采用高压电缆外引结构。

三相组合式过电压保护器性能优点：
1、采用四星型接法（即俗称的三叉戟式接法），设公共中性点，不但可以大大降低相间过电压，而且相对地保护水平也有质的提高，真正起到了对真空开关操作过电压的有效限制；
2、选用抗老化、憎水性强的硅橡胶复合材料作为外绝缘，整体硫化一次成型法生产。

具有重量轻、散热性好、耐震动、防爆、耐污秽、密封性高等优点，电气绝缘和机械性能优于瓷外套和采用常规套装复合外套工艺生产的产品；
3、高压侧采用绝缘电缆从产品内部引出接线，极大的缩小了并排保护器各单元之间的相间绝缘距离，外型结构紧凑轻巧，安装使用方便；
4、无间隙保护器采用通流容量大、残压比低（不高于1.65）的优质非线性金属氧化物阀片作为主工作电气元件，性能远远优于GB11032-2000的要求，无重大系统故障正常使用下，可安全运行数年；
5、有间隙保护器选用了特种均压照射间隙，冲击系数可降低到0.75左右，与阀片达到最理想配合，工作特性和安全特性均更优于常规串联间隙产品，保护性能优异，小能量操作过电压下，间隙动作寿命可达10万次，特别适用于操作较频繁的环境使用。

三相组合式过电压保护器使用条件：
1、适用于户内、外（详见具体产品型号）；
2、环境温度-40℃~ +40℃；
3、海拔高度2000m及以下（高于2000m应选用专用高原型产品）；
4、电源频率不小于48Hz，不大于62Hz；
5、地震烈度8度及以下；
6、最大风速35m/s及以下；
7、重污秽及以下；
8、对有间隙结构，安装点短时工频电压升高不应超过保护器额定电压；
对无间隙结构，安装点持续电压波动不应超过保护器持续运行电压；。

阻容三相复合式过电压保护器使用说明书一型号说明二产品用途SYB-ZR三相复合式过电压保护器是针对现行各类过电压保护器保护弱点而设计的新一代保护装置，其将阻容吸收器和避雷器的功能有机地结合在一起。

主要用于吸收真空断路器、真空接触器在开断感性负载时产生的高频操作过电压，同时具有吸收大气过电压及其它形式的暂态冲击过电压的功能。

可广泛地用于真空断路器操作的电动机、电抗器、变压器等配电线路中。

三产品优点及特点：本产品内部为氧化锌阀片和电阻电容的有机结合，兼有传统氧化锌型保护器和阻容吸收器的优点，又从根本上克服了单纯氧化锌阀片型保护器和阻容吸收器各自不可避免的缺点。

性能优异，安全可靠。

A 本产品保护特性如下：(1) 当系统在正常运行中，保护器阻容回路中的电阻仅通过µA级电流，电容回路不接入系统，不会对系统提供附加接地电容电流，有利于整体电路设计以保证系统稳定工作，且减轻了高次谐波对电容的损伤。

（2）当系统出现幅值较小的过电压时，阻容吸收器工作，吸收高频过电压，对所保护的设备提供真正的弱绝缘保护。

（3）当系统过电压幅值较大（如：雷电过电压）时，避雷器回路工作，释放高幅值能量，将过电压幅值限制在一定范围内，以保护设备的绝缘不受损坏。

B 本产品与其它过电压保护产品对比其性能优点如下：(1) 具有阻容吸收器和金属氧化物避雷器（或过电压保护器）的双重功能。

（2）阻容回路，特别适用于开断感性负载产生的高频操作过电压的保护。

（避雷器无此功能）（3）用大通流氧化锌非线性阀片限制大气过电压和高幅值操作过电压。

（阻容吸收器无此功能）（4）具有相间和相地过电压保护功能。

（单只氧化锌型保护器只有相-地保护功能）-1-四产品技术参数产品技术参数见表1及表2表1配电用保护器电气特性参数（相－相，相－地）系统标称电压kV（有效值） 3 6 10 35保护器额定电压 3.8 7.6 12.7 42阻容回路及电容参数 自动接入电网工频电压 kV±10％ 5 10 17 58 额定电容 μF0.1 0.1 0.1 0.050.2 0.2 0.2 0.1 验收时极间耐压10s工频电压 kV（有效值） 6 17.3 22.5 60直流电压 kV 12 34.5 45 120无间隙避雷回路 直流1mA参考电压 kV不小于7.5 15 25 84 相－相7.2 14.4 24 73 相－地 雷电冲击电流残压kV（峰值）不大于13.5 27.0 45.0 150.0 相－相13.5 27.0 45.0 134.0 相－地 操作冲击电流残压11.5 23.0 38.3 134.0 相－相11.5 23.0 38.3 114.0 相－地串联间隙避雷回路工频放电电压 kV（有效值）不小于 8.0 16.0 26.0 80.0 1.2/50冲击放电电压kV（峰值）不大于12 24 41 124 雷电冲击电流残压 12 24 41 124 操作冲击电流残压 10.2 20.4 35 105表2电机用保护器电气特性参数（相－相，相－地）系统标称电压kV（有效值） 3 6 10保护器额定电压 3.8 7.6 12.7阻容回路及电容参数 自动接入电网工频电压 kV±10％ 4.0 8.0 13.5 额定电容 μF0.1 0.1 0.10.2 0.2 0.2 验收时极间耐压10s工频电压 kV（有效值） 6.0 17.3 22.5直流电压 kV 12.0 34.5 45.0无间隙避雷回路 直流1mA参考电压 kV不小于7.0 14.0 23.2 相－相5.7 11.2 18.6 相－地 雷电冲击电流残压kV（峰值）不大于11.6 23.3 38.7 相－相9.5 18.7 31.0 相－地 操作冲击电流残压9.4 18.7 31.0 相－相7.6 15.0 25.0 相－地串联间隙避雷回路工频放电电压 kV（有效值）不小于 7.5 15.0 25.01.2/50冲击放电电压kV（峰值）不大于9.5 18.7 31.0雷电冲击电流残压 9.5 18.7 31.0操作冲击电流残压 7.6 15.0 25.0注：1、电容器极间耐压试验，工频电压和直流电压任选一种，加压位置为a-c、b-n。

DCB三相组合式过电压保护器（适用于３～３５ＫＶ系统）【概述】中性点非有效接地系统中，在真空开关频繁操作的场合，产生的过电压以相—相，相—地两种形式危机的绝缘，传统避雷器单一的相—地保护方式不能满足设备安全需要．氧化锌避雷器（以下简称ＭＯＡ）非线型电阻主体优异的性能已为用电行业认识并接受．我国二十世纪７０年代开发过的三相对称组合式Sic避雷器有对相间起保护作用的趋势，但由于Sic主体电阻性能的限制自身无法正常运行，所以避雷器相间保护问题一直悬而未决．随着ZnO电阻性能的完善，三相组合式避雷器的相间保护理论从二十世纪九十年代才得以提上‘议事日程’，且其优异的操作过电压防护性能已为大多数用电行业所认识。

而以此种形式制造成型的组合氧化锌避雷器作过电压保护水平是其生存与发展的基础，在考虑自身安全时必须保证产品的保护水平不能降低。

为此我们结合了三相组合式结构避雷器与氧化锌非线电阻的性能优点研制出符合其自身特点的新型避雷器—中性点间隙体（DC）三相组合过电压保护器。

一：系统操作过电压的特点3～35KV非有效接地电网中，真空开关已广泛用于电力、冶金、化工、煤炭、矿山、高层建筑和电气化铁道等领域，高压电机，电炉等设备频繁操作的场合，由于它断弧能力极强，强制熄弧将产生过电压，试验表明截流过电压幅值高达5～6倍，而相间过电压变得更加复杂。

真空开关开断高压电机或空截变压器产生的操作过电压有三种类型，既截流过电压；多次重燃过电压；和三相同步开断过电压，其与相—地过电压之间不是单一的3倍关系而是线性关系，在极端情况下当两相对地过电压幅值相等，方向相反时，相间过电压达到相—地过电压的2倍，引起了相关部门的高度重视。

二：传统避雷器防护操作过电压的局限性从1907年发明的氧化铝、氧化铅电阻，70年代的碳化硅非线性电阻到现在的氧化锌非线性电阻避雷器在其电阻主体上已趋成熟，特别是现在被广泛采用的ZnO电阻具有十分优异的V—1特性，如图—：500A操作冲击电流下的残压U500A：UU1mA2Uc1mA500A图1 ZnO的V-1特性其在电网运行电压下通流极小。

10kV进线开关三相组合式过电压保护器试验报告
编写人：
试验人员：
审核：
试验日期：年月日
地址：广西田东县田东电厂联系电话：139********
联系人：谭敏东邮编：531501
10kV进线开关试验报告
一、实验目的：
受的委托，通过预防性试验，检查该客户10kV变压器、开关、电缆等高压电气设备的状况。

二、试验依据：
DL/T596 -1996 《电力设备预防性试验规程》。

三、被试设备参数：
四、试验所用主要设备信息
1、绝缘电阻表：型号MODEL3122,编号：w0004381
2、试验变压器：型号：YDJ100K，编号：B0121-1
3、调压器：型号TDGC2—3000 编号：000324
五、试验数据
七、结论：该组三相组合式过电压保护器试验合格。

描述：三相组合式过电压保护器（TBP）是一种新型的过电压保护器，由于氧化锌非线性电阻和放电间隙串联组成。

摘要：三相组合式过电压保护器（TBP）是一种新型的过电压保护器，由于氧化锌非线性电阻和放电间隙串联组成。

1、引言：我国避雷器产品的发展经历了变通阀式SIC避雷器、磁吹SIC避雷器、无间隙氧化锌避雷器（MOA）三代。

由于MOA具有结构简单、体积小、通流量大、保护性能及稳定性能好等优点，从而逐步取代了传统SIC避雷器，大量应用于发电、供电和用电企业的电力电网中。

由于MOA没有间隙，不能隔离运行电压，实际上相当于一个非线性电阳元件（发热元件），长年累月地接在电网上承受着各种电压应力，产生严重的老化现象。

MOA由阻片老化后，由于伏安特性曲线的变化，MOA的热稳定点将发生偏移，使得电阻片的热稳定工作点的温度上升，U 1mA 降低，这就意味着荷电率（持续运行相电压峰值和U1mA 的比值）增高。

一旦U 1mA 接近持续运行电压峰值，而且电网电压波动时间较长，超过了MOA工频电压耐受时间特性限定的参数，就会导致MOA热崩溃。

三相组合式过电压保护器（TBP）是一种新型的过电压保护器，由于氧化锌非线性电阻和放电间隙串联组成。

它保留了MOA的优良性能，在电网正常运行时又通过间隙把MOA从电网上隔离开来，避免长期接在电网上承受着各种电压应力，产生老化现象。

目前，电力行业和用电企业在35KV、10KV、6KV系统中大量选用三相结合式过电压保护器（TBP）用来保护变压器，电气开关特性元件，母线等电气设备，对限制大气过电压各种真空开关的操作过电压以及相对相间和相对地间的过电压起到可靠限制保护作用。

2、三相组合式过电压保护器的结构特点三相组合式过电压保护器的电气原理图如图1。

图中FR为氧化锌非线性电阻，CG为放电间隙，采用了对称结构，其中任意三相可分别接A、B、C三相，另一接地。

三相结合式过电压保护器与传统SIC避雷器、无间隙氧化锌避雷器（MOA）相比，具有以下特点：⑴、采用氧化锌非线性电阻和放电间隙相结合的结构，使两者互为保护。
