半导体基础知识一、半导体本础知识(一)半导体自然界的物质按其导电能力区别,可分为导体、半导体、绝缘体三类。
半导体是导电能力介于导体和绝缘体之前的物质,其电阻率在10-3~109Ω范围内。
用于制作半导体元件的材料通常用硅或锗材料。
(二)半导体的种类在纯净的半导体中掺入特定的微量杂质元素,能使半导体的导电能力大提高。
掺入杂质后的半导体称为杂质半导体。
根据掺杂元素的性质不同,杂质半导体可分为N型和P型半导体。
(三)PN结及其特性1、PN结:PN结是构成半导体二极管、三极管、场效应管和集成电路的基础。
它是由P型半导体和N型半导体相“接触”后在它们交界处附近形成的特殊带电薄层。
2、PN结的单向导电性:当PN结外加正向电压(又叫正向偏置)时,PN结会表现为一个很小的电阻,正向电流会随外加的电压的升高而急速上升。
称这时的PN结处于导通状态。
当PN结外加反向电压(以叫反向偏置)时,PN结会表现为一个很大的电阻,只有极小的漏电流通过且不会随反向电压的增大而增大,这时的电流称为反向饱和电流。
称这时的PN结处于截止状态。
当反向电压增加到某一数值时,反向电流急剧增大,这种现象称为反向击穿。
这时的反向电压称为反向击穿电压,不同结构、工艺和材料制成的管子,其反向击穿电压值差异很大,可由1伏到几百伏,甚至高达数千伏。
3、频率特性由于结电容的存在,当频率高到某一程度时,容抗小到使PN结短路。
导致二极管失去单向导电性,不能工作,PN结面积越大,结电容也越大,越不能在高频情况下工作。
二、半导体二极管(一)半导体二极管及其基本特性1、半导体二极管:半导体二极管(简称为二极管)是由一个PN结加上电极引线并封装在玻璃或塑料管壳中而成的。
其中正极(或称为阳极)从P区引出,负极(或称为阴极)从N区引出。
以下是常见的一些二极管的电路符号:普通二极管稳压二极管发光二极管整流桥堆2、二极管的伏安特性二极管的伏安特征如下图所示:二极管的伏安特性曲线(二)二极管的分类二极管有多种分类方法1、按使用的半导体材料分类二极管按其使用的半导体材料可分为锗二极管、硅二极管、砷化镓二极管、磷化镓二极管等。
半导体器件基础知识目录一、半导体器件概述 (2)1.1 半导体的定义与特性 (3)1.2 半导体的分类 (3)1.3 半导体的应用领域 (4)二、半导体器件基础理论 (5)2.1 二极管 (6)2.1.1 二极管的分类与结构 (8)2.1.2 二极管的特性与应用 (9)2.2 晶体管 (10)2.2.1 晶体管的分类与结构 (11)2.2.2 晶体管的特性与应用 (13)2.3 集成电路 (15)2.3.1 集成电路的分类与结构 (16)2.3.2 集成电路的特性与应用 (18)三、半导体器件制造工艺 (19)3.1 晶圆制备 (20)3.2 淀积与光刻 (21)3.3 蚀刻与退火 (22)3.4 封装与测试 (23)四、半导体器件设计 (24)4.1 设计流程与方法 (24)4.2 特征尺寸与制程技术 (25)4.3 低功耗设计 (27)4.4 高性能设计与优化 (28)五、半导体器件测试与可靠性 (29)5.1 测试方法与设备 (30)5.2 可靠性评估与提升 (32)5.3 环境与寿命测试 (33)六、新兴半导体器件与发展趋势 (34)6.1 量子点半导体器件 (36)6.2 纳米半导体器件 (37)6.3 光电半导体器件 (38)6.4 三维集成与先进封装技术 (39)一、半导体器件概述半导体器件是现代电子工业中的核心组件,它们在各种电子设备中发挥着至关重要的作用。
半导体器件基于半导体材料,如硅(Si)和锗(Ge),这些材料的导电性介于导体和绝缘体之间。
通过控制半导体器件中掺杂离子的浓度和类型,可以实现其电学特性的精确调整,从而满足不同电子系统的需求。
半导体器件广泛应用于放大器、振荡器、开关、光电器件、传感器等多种功能模块。
集成电路(IC)是半导体器件的一种重要形式,它将成千上万的半导体器件紧密地封装在一个微小的芯片上,形成了一个高度集成化的电子系统。
集成电路在计算机、手机、汽车电子等领域的应用尤为广泛,极大地推动了信息技术的发展。

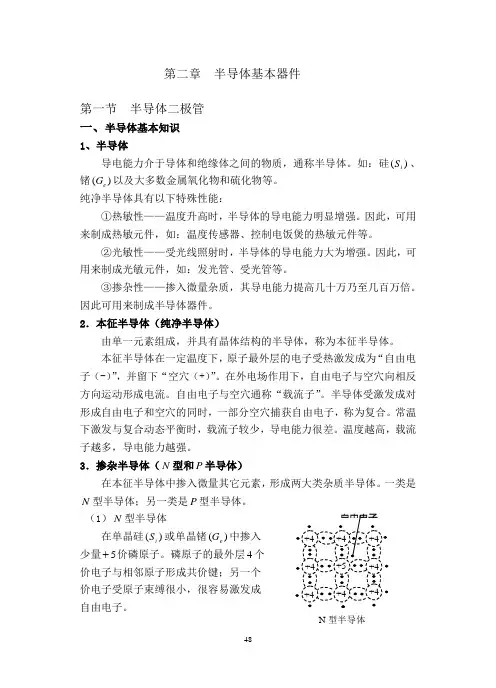

第二章 半导体基本器件第一节 半导体二极管 一、半导体基本知识1、半导体导电能力介于导体和绝缘体之间的物质,通称半导体。
如:硅)(i S 、锗)(e G 以及大多数金属氧化物和硫化物等。
纯净半导体具有以下特殊性能:①热敏性——温度升高时,半导体的导电能力明显增强。
因此,可用来制成热敏元件,如:温度传感器、控制电饭煲的热敏元件等。
②光敏性——受光线照射时,半导体的导电能力大为增强。
因此,可用来制成光敏元件,如:发光管、受光管等。
③掺杂性——掺入微量杂质,其导电能力提高几十万乃至几百万倍。
因此可用来制成半导体器件。
2.本征半导体(纯净半导体)由单一元素组成,并具有晶体结构的半导体,称为本征半导体。
本征半导体在一定温度下,原子最外层的电子受热激发成为“自由电子(-)”,并留下“空穴(+)”。
在外电场作用下,自由电子与空穴向相反方向运动形成电流。
自由电子与空穴通称“载流子”。
半导体受激发成对形成自由电子和空穴的同时,一部分空穴捕获自由电子,称为复合。
常温下激发与复合动态平衡时,载流子较少,导电能力很差。
温度越高,载流子越多,导电能力越强。
3.掺杂半导体(N 型和P 半导体)在本征半导体中掺入微量其它元素,形成两大类杂质半导体。
一类是N 型半导体;另一类是P 型半导体。
(1)N 型半导体在单晶硅)(i S 或单晶锗)(e G 中掺入 少量5 价磷原子。
磷原子的最外层4个 价电子与相邻原子形成共价键;另一个 价电子受原子束缚很小,很容易激发成 自由电子。
N 型半导体在这种杂质半导体中,多数载流子为自由电子(-),少数载流子为空穴(+),故称为电子型半导体或称N 型半导体。
自由电子导电是N 型半导体的主要导电形式。
(2)P 型半导体在单晶硅)(i S 或单晶锗)(e G 中掺入 少量3 价硼原子。
硼原子的最外层3个 价电子与相邻原子形成共价键;缺一个 价电子形成空穴(+)。
在这种杂质半导 体中,多数载流子为空穴(+),少数载 流子为自由电子(-),故称为空穴型半 导体或称P 型半导体。

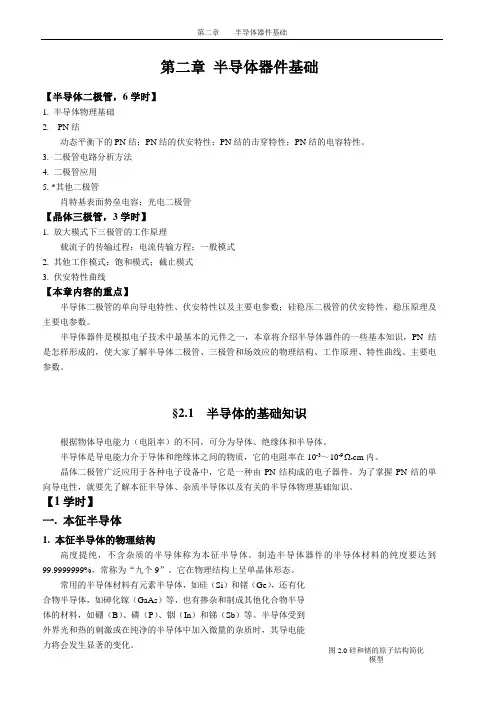

第二章半导体器件基础【半导体二极管,6学时】1. 半导体物理基础2. PN结动态平衡下的PN结;PN结的伏安特性;PN结的击穿特性;PN结的电容特性。
3. 二极管电路分析方法4. 二极管应用5. *其他二极管肖特基表面势垒电容;光电二极管【晶体三极管,3学时】1. 放大模式下三极管的工作原理载流子的传输过程:电流传输方程;一般模式2. 其他工作模式:饱和模式;截止模式3. 伏安特性曲线【本章内容的重点】半导体二极管的单向导电特性、伏安特性以及主要电参数;硅稳压二极管的伏安特性、稳压原理及主要电参数。
半导体器件是模拟电子技术中最基本的元件之一,本章将介绍半导体器件的一些基本知识,PN结是怎样形成的,使大家了解半导体二极管、三极管和场效应的物理结构、工作原理、特性曲线、主要电参数。
§2.1 半导体的基础知识根据物体导电能力(电阻率)的不同,可分为导体、绝缘体和半导体。
半导体是导电能力介于导体和绝缘体之间的物质,它的电阻率在10-3~10-9Ω∙cm内。
晶体二极管广泛应用于各种电子设备中,它是一种由PN结构成的电子器件。
为了掌握PN结的单向导电性,就要先了解本征半导体、杂质半导体以及有关的半导体物理基础知识。
【1学时】一. 本征半导体1. 本征半导体的物理结构高度提纯,不含杂质的半导体称为本征半导体。
制造半导体器件的半导体材料的纯度要达到99.9999999%,常称为“九个9”。
它在物理结构上呈单晶体形态。
常用的半导体材料有元素半导体,如硅(Si)和锗(Ge),还有化合物半导体,如砷化镓(GaAs)等,也有掺杂和制成其他化合物半导体的材料,如硼(B)、磷(P)、铟(In)和锑(Sb)等。
半导体受到外界光和热的刺激或在纯净的半导体中加入微量的杂质时,其导电能力将会发生显著的变化。
图2.0硅和锗的原子结构简化模型硅和锗均属四价元素,原子序号分别为14和32,它们的原子外层均有四个价电子,与相邻四个原子的价电子组成共价键。
