习题答案第一章机床控制线路的基本环节1.答：低压电器是机床控制线路的基本组成元件。
它可以分为以下几大类；开关电器，主令电器，熔断器，接触器，继电器，控制变压器，直流稳压电源。
常用的低压电器有：刀开关，组合开关，低压断路器，按制按钮，行程开关，万能转换开关，脚踏开关，熔断器，接触器，电磁式继电器，时间继电器，热继电器，速度继电器，控制变压器，直流稳压电源。
2．答：低压断路器俗称为自动空气开关，是将控制和保护的功能合为一体的电器。
它常作为不频繁接通和断开电路的总电源开关或部分电路的电源开关，当发生过载、短路或欠电压故障时能自动切断电路，有效地保护串接在它后面的电气设备，并且在分断故障电流后一般不需要更换零部件。
因此，低压断路器在数控机床上使用越来越广泛。
3．答：虽然继电器与接触器都是用来自动接通或断开电路，但是它们仍有很多不同之处。
继电器可以对各种电量或非电量的变化作出反应，而接触器只有在一定的电压信号下动作；继电器用于切换小电流的控制电路，而接触器是一种用来频繁地接通或分断带有负载的主电路（如电动机）的自动控制电器。
因此继电器触点容量较小（不大于5A）。
在控制功率较小时（不大于5A）可用中间继电器来代替接触器起动电动机。
4．答：热继电器由于其热惯性，当电路短路时不能立即动作切断电路，不能用作短路保护，熔断器不具备热惯性所以只能作电动机的短路保护而不能作长期过载保护；另外，热继电器与熔断器的额定电流选择不同，因此，热继电器只能作为过载保护，熔断器只能作为短路保护。
5．答：短路保护：瞬时大电流保护，最常用的是利用熔断器进行短路保护。
过电流保护：当电流超过其整定值时才动作，整定范围通常为1.1--4倍额定电流。
最常用的是利用过电流继电器进行过电流保护。
长期过载保护：电动机在实际运行中，短时过载是允许的，但如果长期过载或断相运行都可能使电动机的电流超过其额定值，引起电动机发热。
绕组温升超过额定温升，将损坏绕组的绝缘，缩短电动机的使用寿命，严重时甚至会烧毁电动机绕组，因此必须采取过载保护措施。

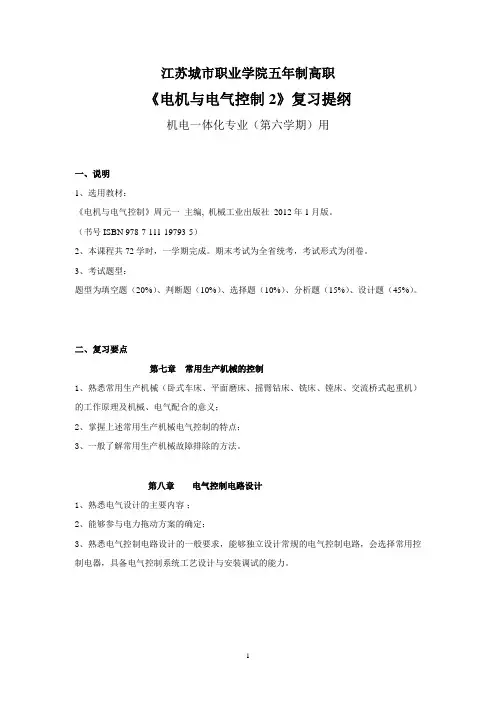

江苏城市职业学院五年制高职《电机与电气控制2》复习提纲机电一体化专业（第六学期）用一、说明1、选用教材：《电机与电气控制》周元一主编, 机械工业出版社2012年1月版。
（书号ISBN 978-7-111-19793-5）2、本课程共72学时，一学期完成。
期末考试为全省统考，考试形式为闭卷。
3、考试题型：题型为填空题（20%）、判断题（10%）、选择题（10%）、分析题（15%）、设计题（45%）。
二、复习要点第七章常用生产机械的控制1、熟悉常用生产机械（卧式车床、平面磨床、摇臂钻床、铣床、镗床、交流桥式起重机）的工作原理及机械、电气配合的意义；2、掌握上述常用生产机械电气控制的特点；3、一般了解常用生产机械故障排除的方法。
第八章电气控制电路设计1、熟悉电气设计的主要内容；2、能够参与电力拖动方案的确定；3、熟悉电气控制电路设计的一般要求，能够独立设计常规的电气控制电路，会选择常用控制电器，具备电气控制系统工艺设计与安装调试的能力。
一、填空题1、常用的低压电器是指工作电压在交流 V以下、直流 V以下的电器。
2、选择低压断路器时，额定电压或额定电流应电路正常工作时的电压和电流。
3、行程开关也称开关，可将信号转化为电信号，通过控制其它电器来控制运动部分的行程大小、运动方向或进行限位保护。
4、按钮常用于控制电路，色表示起动，色表示停止。
5、熔断器是由两部分组成的。
6、多台电动机由一个熔断器保护时，熔体额定电流的计算公式为。
7、交流接触器是一种用来接通或分断电路的自动控制电器。
8、交流接触器共有个触头，其中主触头为个，辅助触头为个。
9、时间继电器是一种触头的控制电器。
10、一般速度继电器的动作转速为r/min，复位转速为/min。
11、三相异步电动机的能耗制动可以按原则和原则来控制。
12、反接制动时，当电机接近于时，应及时。
13、双速电动机的定子绕组在低速时是联结，高速时是联结。
14、通常电压继电器联在电路中，电流继电器联在电路中。
第5章S7-200 PLC的指令系统习题与思考题7-200指令参数所用的基本数据类型有哪些？：S7-200 PLC的指令参数所用的基本数据类型有1位布尔型(BOOL)、8位无符号字节型(BYTE)、8位有符号字节型(SIMATIC模式仅限用于SHRB指令)、16位无符号整数(WORD)、16位有符号整数(INT)、32位无符号双字整数(DWORD)、32位有符号双字整数(DINT)、32位实数型(REAL)。
实数型(REAL)是按照ANSI/IEEE 754-1985标准(单精度)的表示格式规定。
2~255字节的字符串型（STRING）即I/O指令有何特点？它应用于什么场合？：立即指令允许对输入和输出点进行快速和直接存取。
当用立即指令读取输入点的状态时，相应的输入映像寄存器中的值并未发生更新；用立即指令访问输出点时，访问的同时，相应的输出映像寄存器的内容也被刷新。
由于立即操作指令针对的是I/O端口的数字输入和数字输出信号，所以它们的位操作数地址只能是物理输入端口地址Ix.x和物理输出端口地址Qx.x。
辑堆栈指令有哪些？各用于什么场合？：复杂逻辑指令，西门子称为逻辑堆栈指令。
主要用来描述对触点进行的复杂连接，并可以实现对逻辑堆栈复杂的操作。
杂逻辑指令包括：ALD、OLD、LPS、LRD、LPP和LDS。
这些指令中除LDS外，其余指令都无操作数。
这些指令都是位逻辑指令。
装载与指令ALD用于将并联子网络串联起来。
装载或指令OLD用于将串联子网络并联起来。
辑推入栈指令LPS，在梯形图中的分支结构中，用于生成一条新的母线，左侧为主控逻辑块时，第一个完整的从逻辑行从此处开始。
辑读栈指令LRD，在梯形图中的分支结构中，当左侧为主控逻辑块时，该指令用于开始第二个和后边更多的从逻辑块。
辑栈弹出指令LPP，在梯形图中的分支结构中，用于恢复LPS指令生成的新母线。
入堆栈指令LDS，复制堆栈中的第n级值，并将该值置于栈顶。
2023年电气控制与PLC应用技术(黄永红著)课后答案电气控制与PLC应用技术(黄永红著)内容简介前言第1章常用低压电器1.1低压电器的定义、分类1.2电磁式电器的组成与工作原理1.2.1电磁机构1.2.2触点系统1.2.3灭弧系统1.3接触器1.3.1接触器的组成及工作原理1.3.2接触器的分类1.3.3接触器的主要技术参数1.3.4接触器的选择与使用1.3.5接触器的图形符号与文字符号1.4继电器1.4.1继电器的分类和特性1.4.3时间继电器1.4.4热继电器1.4.5速度继电器1.4.6固态继电器1.5主令电器1.5.1控制按钮1.5.2行程开关1.5.3接近开关1.5.4万能转换开关1.6信号电器1.7开关电器1.7.1刀开关1.7.2低压断路器1.8熔断器1.8.1熔断器的结构和工作原理 1.8.2熔断器的类型1.8.3熔断器的主要技术参数 1.8.4熔断器的选择与使用1.9.1电磁铁1.9.2电磁阀1.9.3电磁制动器习题与思考题第2章基本电气控制电路2.1电气控制电路的绘制原则及标准2.1.1电气图中的图形符号及文字符号2.1.2电气原理图的绘制原则2.1.3电气安装接线图2.1.4电气元件布置图2.2交流电动机的基本控制电路2.2.1三相笼型异步电动机直接起动控制电路 2.2.2三相笼型异步电动机减压起动控制电路 2.2.3三相绕线转子异步电动机起动控制电路 2.2.4三相笼型异步电动机制动控制电路2.2.5三相笼型异步电动机调速控制电路2.2.6组成电气控制电路的基本规律2.2.7电气控制电路中的保护环节2.3典型生产机械电气控制电路的分析2.3.1电气控制电路分析的基础2.3.2电气原理图阅读分析的方法与步骤 2.3.3c650型卧式车床电气控制电路的分析 2.4电气控制电路的一般设计法2.4.1一般设计法的主要原则2.4.2一般设计法中应注意的问题2.4.3一般设计法控制电路举例习题与思考题第3章可编程序控制器概述3.1plc的产生及定义3.1.1plc的产生3.1.2plc的定义3.2plc的发展与应用3.2.1plc的发展历程3.2.2plc的发展趋势3.2.3plc的应用领域3.3plc的特点3.4plc的分类3.4.1按结构形式分类3.4.2按功能分类3.4.3按i/o点数分类3.5plc的硬件结构和各部分的作用3.6plc的工作原理3.6.1plc控制系统的组成3.6.2plc循环扫描的工作过程3.6.3plc用户程序的工作过程3.6.4plc工作过程举例说明3.6.5输入、输出延迟响应3.6.6plc对输入、输出的处理规则习题与思考题第4章 s7-200 plc的系统配置与接口模块 4.1s7-200 plc控制系统的基本构成4.2s7-200 plc的输入/输出接口模块4.2.1数字量模块4.2.2模拟量模块4.2.3s7-200 plc的智能模块4.3s7-200 plc的系统配置4.3.1主机加扩展模块的最大i/o配置4.3.2i/o点数的扩展与编址4.3.3内部电源的负载能力4.3.4plc外部接线与电源要求习题与思考题第5章 s7-200 plc的基本指令及程序设计 5.1s7-200 plc的编程语言5.2s7-200 plc的数据类型与存储区域5.2.1位、字节、字、双字和常数5.2.2数据类型及范围5.2.3数据的存储区5.3s7-200 plc的编程元件5.3.1编程元件5.3.2编程元件及操作数的寻址范围5.4寻址方式5.5程序结构和编程规约5.5.1程序结构5.5.2编程的一般规约5.6s7-200 plc的基本指令5.6.1位逻辑指令5.6.2立即i/o指令5.6.3逻辑堆栈指令5.6.4取反指令和空操作指令5.6.5正/负跳变触点指令5.6.6定时器指令5.6.7计数器指令5.6.8比较指令5.6.9移位寄存器指令5.6.10顺序控制继电器指令5.7典型控制环节的plc程序设计5.7.1单向运转电动机起动、停止控制程序5.7.2单按钮起动、停止控制程序5.7.3具有点动调整功能的电动机起动、停止控制程序 5.7.4电动机的正、反转控制程序5.7.5大功率电动机的星-三角减压起动控制程序5.7.6闪烁控制程序5.7.7瞬时接通/延时断开程序5.7.8定时器、计数器的扩展5.7.9高精度时钟程序5.7.10多台电动机顺序起动、停止控制程序 5.7.11故障报警程序5.8梯形图编写规则习题与思考题第6章 s7-200 plc的功能指令及使用6.1s7-200 plc的基本功能指令6.1.1数据传送指令6.1.2数学运算指令6.1.3数据处理指令6.2程序控制指令6.2.1有条件结束指令6.2.2暂停指令6.2.3监视定时器复位指令6.2.4跳转与标号指令6.2.5循环指令6.2.6诊断led指令6.3局部变量表与子程序6.3.1局部变量表6.3.2子程序6.4中断程序与中断指令6.4.1中断程序6.4.2中断指令6.5pid算法与pid回路指令6.5.1pid算法6.5.2pid回路指令6.6高速处理类指令6.6.1高速计数器指令6.6.2高速脉冲输出指令习题与思考题第7章 plc控制系统设计与应用实例 7.1plc控制系统设计的内容和步骤 7.1.1plc控制系统设计的内容7.1.2plc控制系统设计的步骤7.2plc控制系统的硬件配置7.2.1plc机型的选择7.2.2开关量i/o模块的'选择7.2.3模拟量i/o模块的选择7.2.4智能模块的选择7.3plc控制系统梯形图程序的设计7.3.1经验设计法7.3.2顺序控制设计法与顺序功能图7.4顺序控制梯形图的设计方法7.4.1置位、复位指令编程7.4.2顺序控制继电器指令编程7.4.3具有多种工作方式的顺序控制梯形图设计方法7.5plc在工业控制系统中的典型应用实例7.5.1节日彩灯的plc控制7.5.2恒温控制7.5.3基于增量式旋转编码器和plc高速计数器的转速测量习题与思考题第8章 plc的通信及网络8.1siemens工业自动化控制网络8.1.1siemens plc网络的层次结构8.1.2网络通信设备8.1.3通信协议8.2s7-200串行通信网络及应用8.2.1s7系列plc产品组建的几种典型网络8.2.2在编程软件中设置通信参数8.3通信指令及应用8.3.1网络读、写指令及应用8.3.2自由口通信指令及应用习题与思考题第9章 step7-micro/win编程软件功能与使用 9.1软件安装及硬件连接9.1.1软件安装9.1.2硬件连接9.1.3通信参数的设置和修改9.2编程软件的主要功能9.2.1基本功能9.2.2主界面各部分功能9.2.3系统组态9.3编程软件的使用9.3.1项目生成9.3.2程序的编辑和传送9.3.3程序的预览与打印输出9.4程序的监控和调试9.4.1用状态表监控程序9.4.2在run方式下编辑程序9.4.3梯形图程序的状态监视9.4.4选择扫描次数9.4.5s7-200的出错处理附录附录a常用电器的图形符号及文字符号附录b特殊继电器(sm)含义附录c错误代码附录ds7-200可编程序控制器指令集附录e实验指导书附录f课程设计指导书附录g课程设计任务书附录h台达pws1711触摸屏画面编辑简介参考文献电气控制与PLC应用技术(黄永红著)目录《电气控制与plc应用技术》从实际工程应用和教学需要出发，介绍了常用低压电器和电气控制电路的基本知识;介绍了plc的基本组成和工作原理;以西门子s7-200 plc为教学机型，详细介绍了plc的系统配置、指令系统、程序设计方法与编程软件应用等内容;书中安排了大量工程应用实例，包括开关量控制、模拟量信号检测与控制、网络与通信等具体应用程序。
可编辑修改精选全文完整版第一篇电气控制概述一、电气控制技术二、电气控制系统三、电气控制线路的实现四、电气控制技术的发展方向第1章常用低压电器引言一、电器二、电器的分类第1节接触器一、结构和工作原理二、接触器的图形、文字符号三、交、直流接触器特点四、技术参数五、接触器的选择六、实物照片第2节继电器概述一、电流、电压继电器二、中间继电器三、时间继电器四、热继电器五、速度继电器第3节熔断器一、工作原理二、分类及技术数据三、实物照片四、熔断器的选择五、图形、文字符号第4节低压隔离器引言一、刀开关二、组合开关第5节低压断路器第6节主令电器概述一、按钮二、行程开关三、凸轮控制器四、主令控制器第2章现代低压电器引言第1节低压电器产品的发展第2节电子电器和智能电器一、电子电器二、智能电器第3节接近开关概述一、光电开关二、电感式接近开关三、电容式接近开关四、超声波接近开关五、磁性接近开关第4节固态继电器一、概述二、结构三、分类四、工作原理五、特点六、技术参数第5节其它电子电器简介一、电子式软启动器二、变频器第6节现场总线简介概述1. 定义2. 优点3. 几种有影响的现场总线技术第3章电气图及电气控制线路分析第1节电气图的基本知识概述一、电气控制系统图中的图形符号和文字符号二、电气原理图三、元器件布置图四、电气接线图第2节电气控制线路分析基础一、电气控制线路分析的内容二、电气原理图阅读分析的方法第4章继电接触控制系统的基本控制规律第1节电动机控制的基本环节一、启动、停止控制线路二、点动控制线路三、多地控制线路四、可逆运行控制线路第2节按联锁控制的规律1. 联锁控制的定义2. 顺序工作的联锁控制第3节按控制过程的变化参量进行控制的规律概述一、时间原则控制二、速度原则控制三、电流原则控制第4节直流电动机的控制线路第二篇可编程序控制器第5章可编程序控制器的工作原理及组成第1节概述一、PLC的定义二、PLC的分类三、PLC的发展第2节PLC的基本结构和工作原理一、PLC的基本结构二、PLC的工作原理第3节PLC的技术指标、特点及应用一、PLC的基本技术指标二、PLC的特点三、PLC的应用领域第6章可编程序控制器的编程概述第1节可编程序控制器的编程语言一、梯形图编程语言二、指令语句编程语言三、功能图块编程语言四、高级语言第2节可编程序控制器的编程指导一、两个基本概念二、梯形图设计规则第7章OMRON公司CPMA系列小型机第1节CPM2A系列产品的类型和技术性能一、CPM2A的主要特点和功能二、CPM2A型的主机面板三、CPM2A机型的数据存储区分配第2节CPM2A指令系统一、基本术语二、基本指令第三篇电气控制系统设计第8章电气控制系统设计基础第1节PLC控制系统设计原则与设计内容一、PLC控制系统的设计原则二、PLC控制系统的设计内容第2节PLC控制系统设计举例一、时间控制二、顺序控制三、上料输送机PLC控制系统设计四、搅拌机控制。
电气控制原理图范文电气控制原理图是指用来描述电气控制系统工作原理的图示。
它是电气控制系统设计与维护的重要工具，通过在图纸上标注电气元件的连接方式和工作顺序，可以清晰地表达电气控制系统的结构和运行逻辑。
下面就来详细介绍电气控制原理图的一些基本要素和常用符号。
电气控制系统主要由电气元件、控制设备和信号装置组成。
电气元件是通过各种电路连接方式与所要控制的对象相连，并起到控制和保护的作用。
控制设备是用来控制电气元件工作状态的装置，如按钮、开关、继电器、计时器等。
信号装置是用来传输控制信号和反馈信号的装置，如指示灯、报警器、显示器等。
在电气控制原理图中，常用的符号包括：1.电源符号：表示电气系统的电源，通常用电源图标标示。
2.开关符号：表示电路的开关，有单刀双掷、双刀双掷等类型。
开表示断开，关表示闭合。
3.继电器符号：用来切换和放大电路信号的装置，通常有触点、线圈和引脚等三个基本元件。
4.传感器符号：用来感知物理量并将其转化为电信号的装置，通常有输入和输出两个引脚。
5.电动机符号：用来表示各种类型的电动机，如直流电动机、交流电动机、步进电动机等。
6.变压器符号：用来改变交流电压大小和相位的装置，有高压端和低压端两个引脚。
7.开关电源符号：用来转换直流电压的电子装置，通常有输入端、输出端以及相应的接线标记。
除了以上符号外，还有很多其他的电气元件如集成电路、电容器、电感、二极管、三极管等，这些元件都有自己特定的电路符号。
在电气控制原理图中，除了电气元件的符号外，还需要标注元件的工作电压、额定功率、触点数量、断路容量等重要参数。
同时还需要标注各个电气元件之间的连接方式，如直接连接、并联连接、串联连接等。
另外还需要标注控制信号的传输路径和连接方式，以及保护电路和反馈电路的设计。
总之，电气控制原理图是电气控制工程师进行电气控制系统设计、配置和维护的重要工具。
它能够清晰地表达电气控制系统的结构和运行逻辑，帮助工程师快速理解和定位问题，提高工作效率，并确保电气控制系统的正常运行。
